Точка доступа Ubiquiti NanoStation M5 NSM5

Ubiquiti NanoStation M5 — может использоваться как мощная точка доступа или для создания радиомоста. Устройство способно предоставить доступ к сети интернет или сетевым сервисам десяткам абонентов в пределах угла излучения. Пропускной способности канала в этом случае будет более чем достаточно для комфортного выполнения типовых задач: IP-телефонии, просмотра видео-контента, синхронизации данных смарт-устройств.


5 ГГц

13+ км

150+ Мбит/с
В наличии
2326
15950
Точка доступа Ubiquiti NanoStation M5
Точка доступа Ubiquiti NanoStation M5
Точка доступа Ubiquiti NanoStation M5
Точка доступа Ubiquiti NanoStation M5
Точка доступа Ubiquiti NanoStation M5
Сравнить модели
2.4 3 5 6 2.4 5 0.9   Частота, ГГц
10 10 13 15 2 5 5   Дальность до, км
26 25 27 27 23 23 28   Мощность, dBm±2
n n a a n a a   Стандарт Wi-Fi
10,4~11,2 12,4~13,7 14,6~16,1 14,6~16,1 7,4~8,2 12,4~13,2 8   Антенна, dBi
Перейти к полному сравнению

Всепогодная точка доступа WiFi Ubiquiti NanoStation M5

Рейтинг 5.0 - 105 голосов

Ubiquiti NanoStation M5 — одно из самых удачных решений для передачи трафика на большие расстояния. Благодаря производительному процессору и большому объему оперативной памяти, точка доступа на базе устройства способна без труда обслуживать клиентов небольшой сети.

Скачать прошивку (v6.1.4)
airOS6 (.bin)
Настройка
NanoStation
Сертификат для
NanoStation
Сравнительный обзор
NanoStation M5

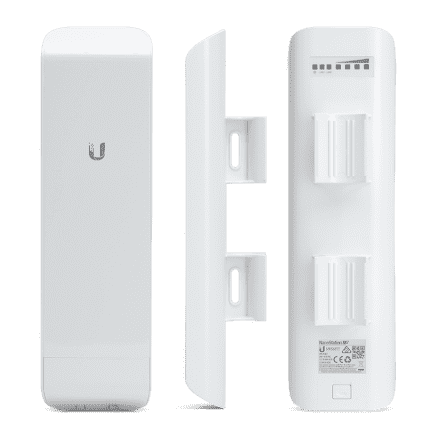

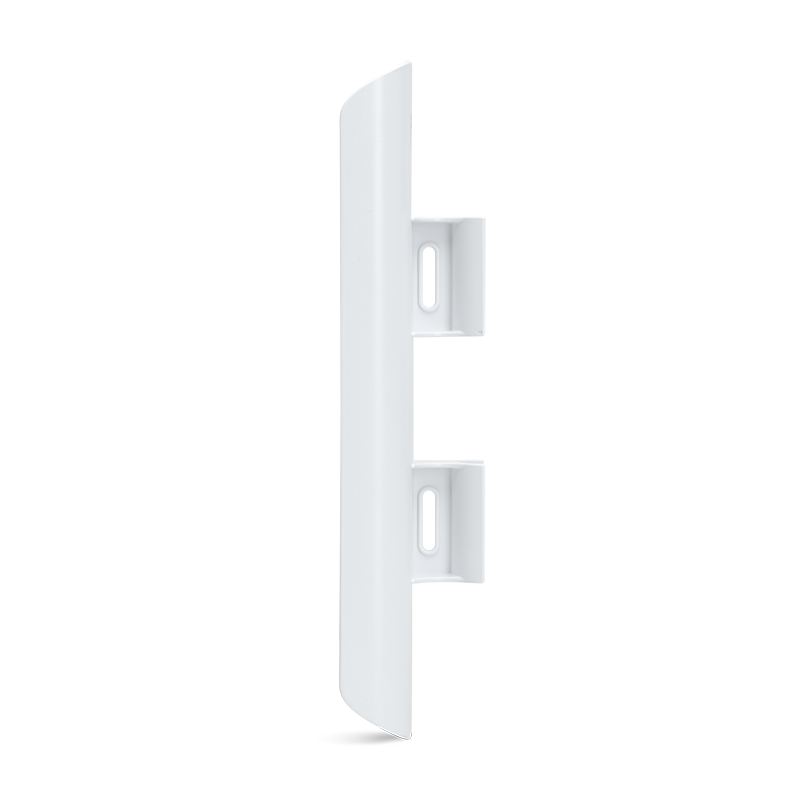

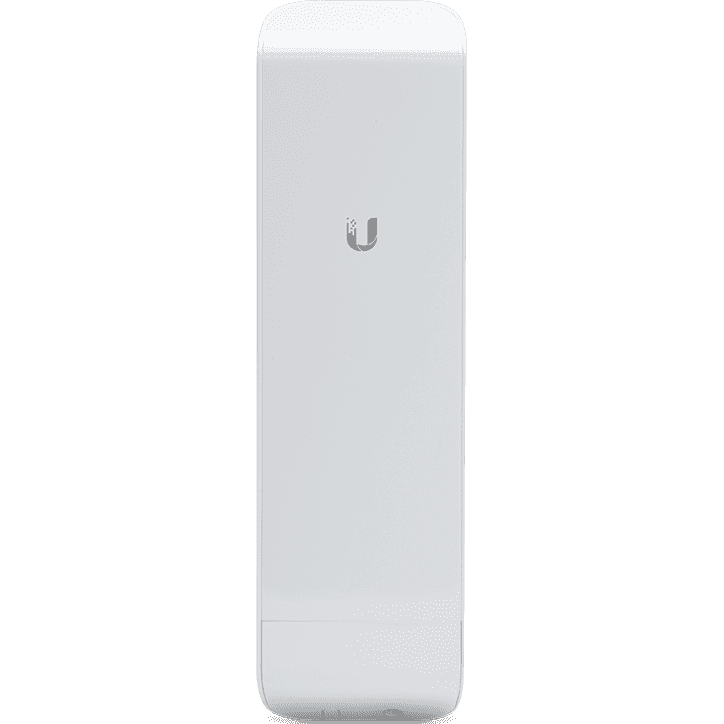

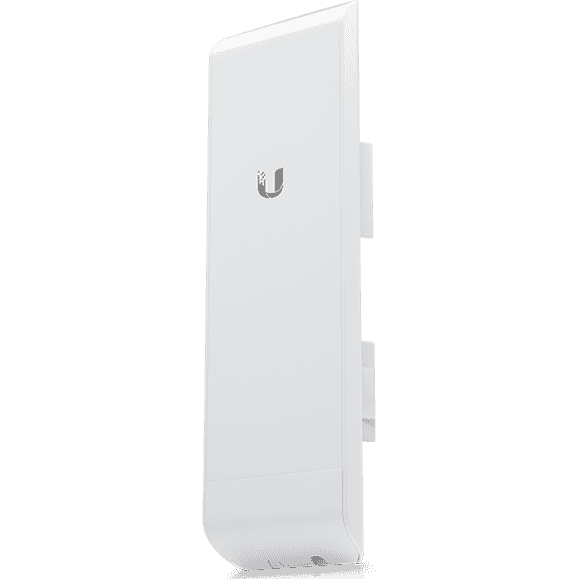

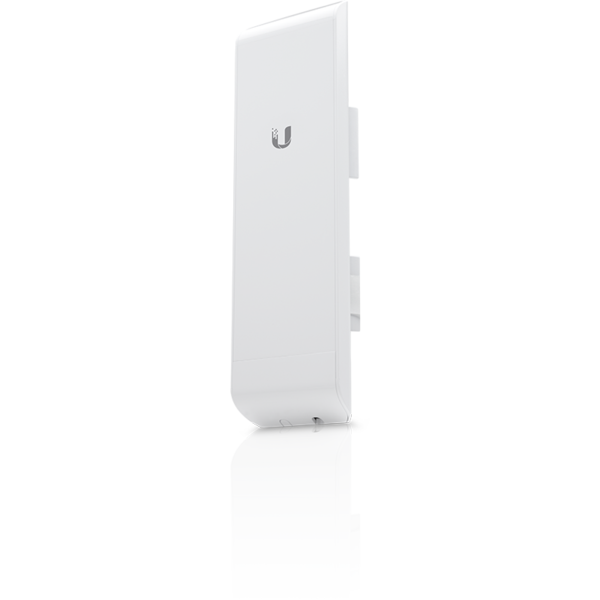

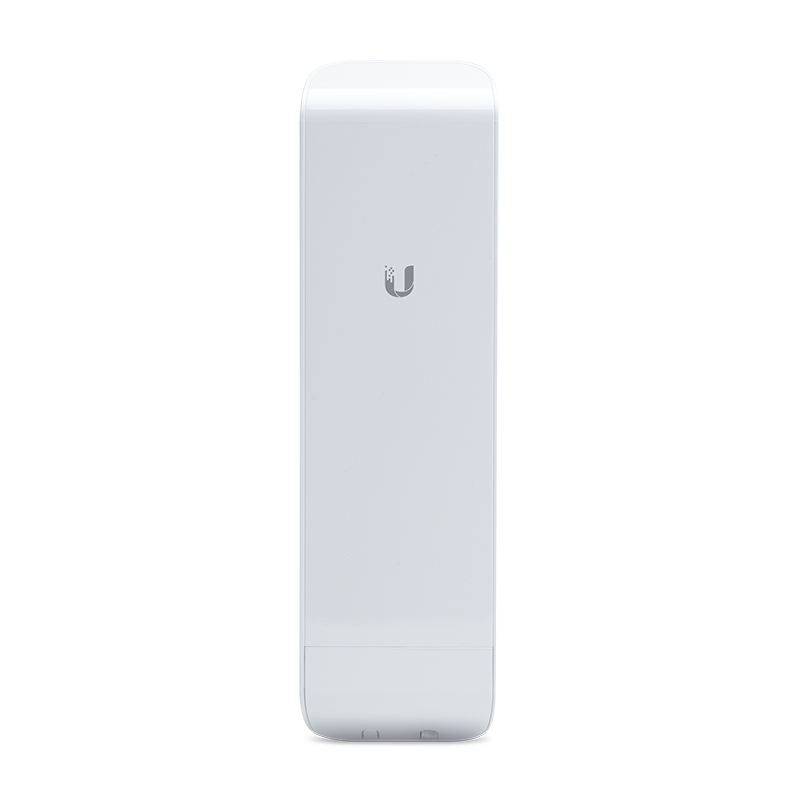

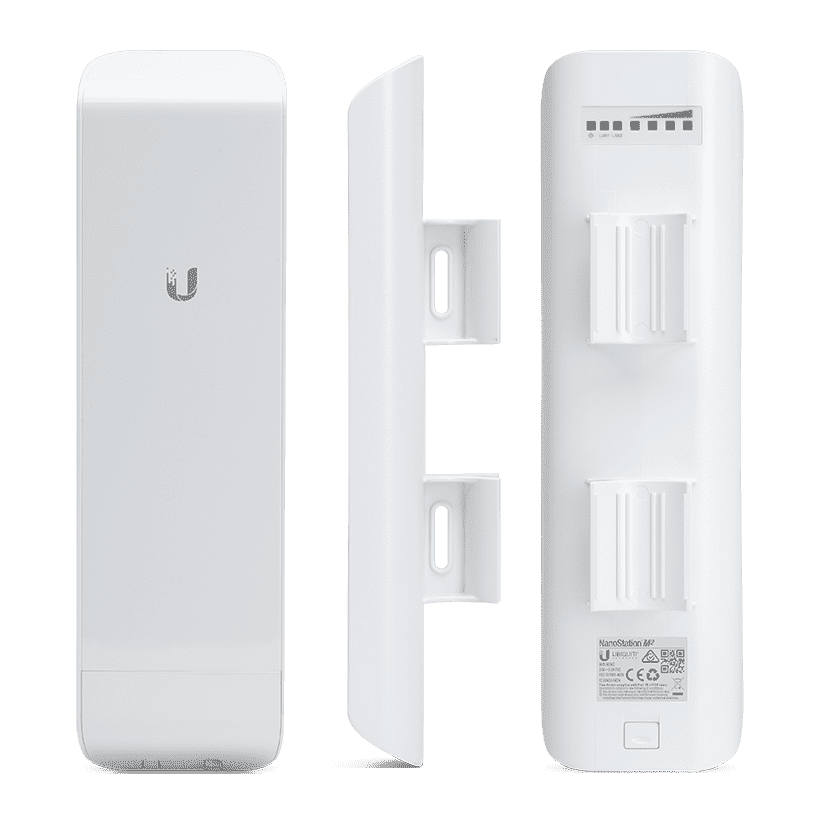

NanoStation M5 внешний вид

При помощи Ubiquiti NanoStation M5 легко доставить интернет-траффик абонентам расположенным на расстоянии 5 км в городском квартале. Точка легко конфигурируется и настраивается при помощи наглядного и удобного интерфейса.

Типовый сферы применения Ubiquiti NanoStation M5 — системы видеонаблюдения, телеконференцсвязь, поддержка телеметрического оборудования. Точка доступа отлично подходит для трансляции потокового аудио- и видео- сигнала на дальние расстояния. Ubiquiti NanoStation M5 легко монтируется на любую вертикальную поврехность (столб, стену и т. д.) при помощи универсального монтажного блока, оригинальной конструкции и небольшим размерам корпуса устройства.

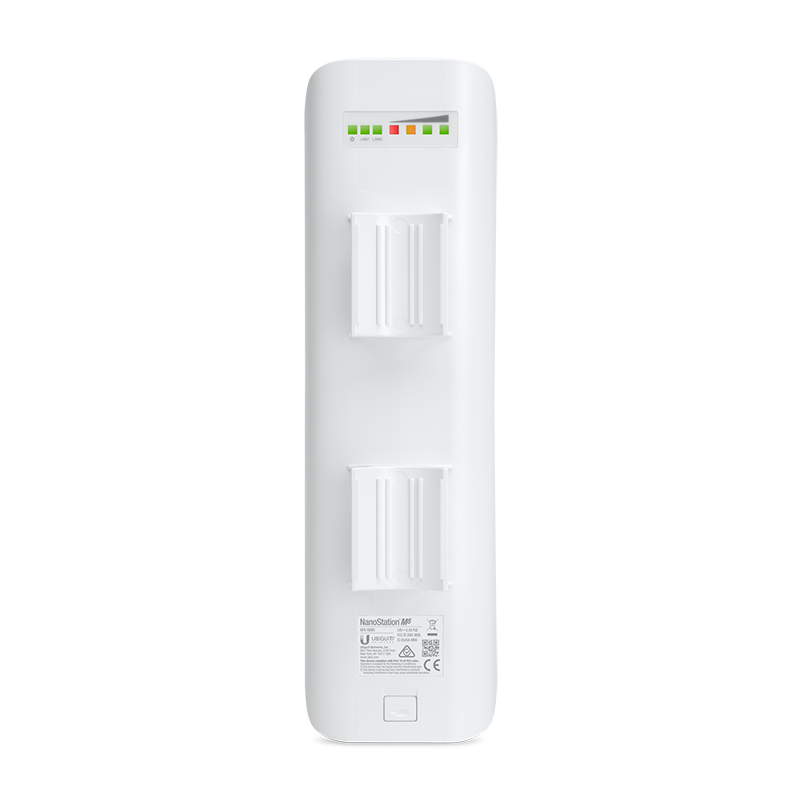

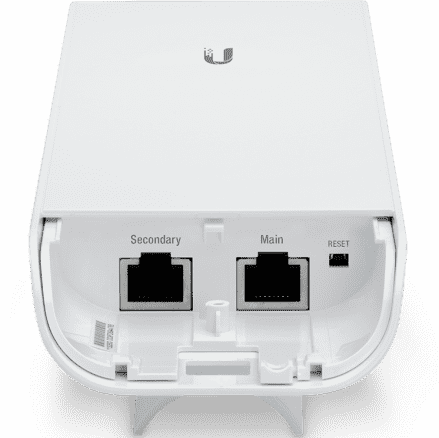

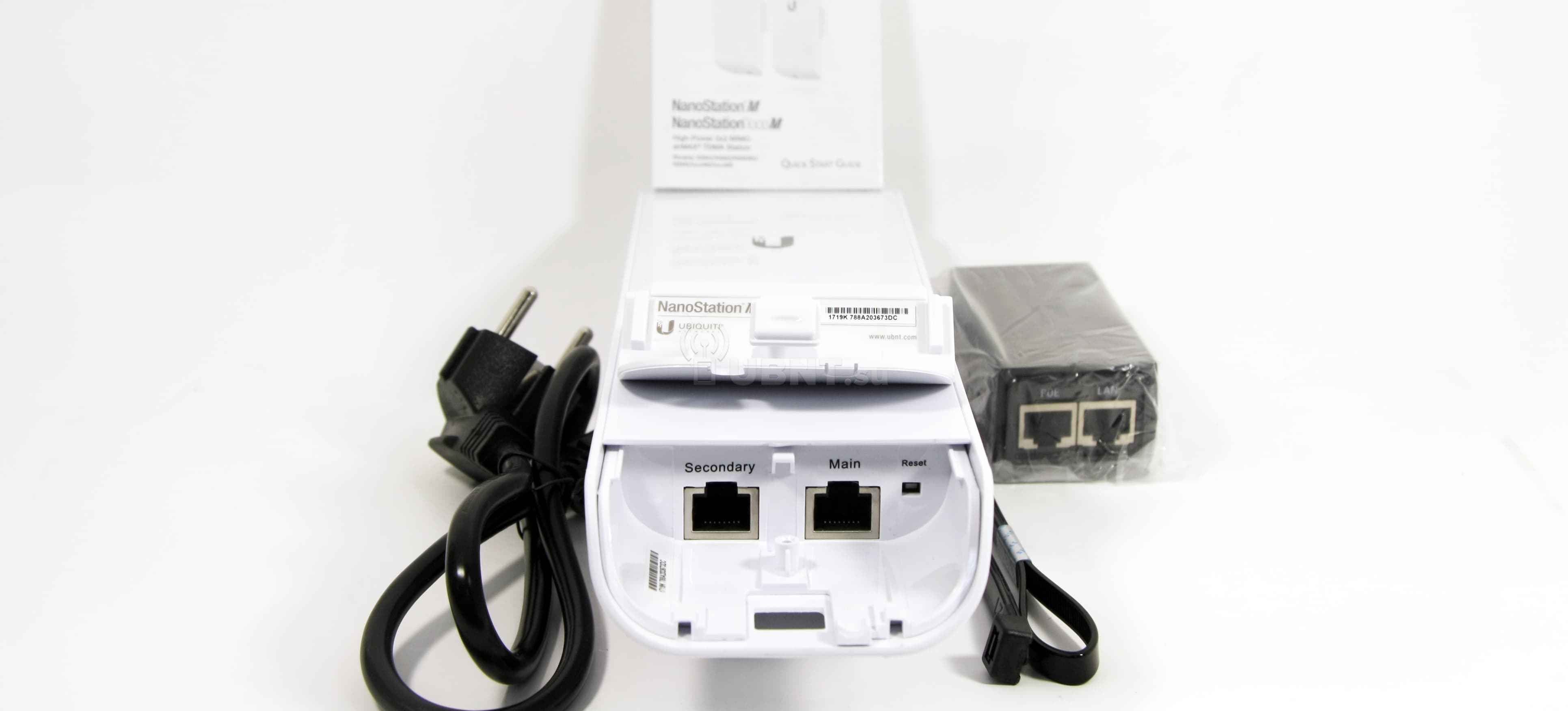

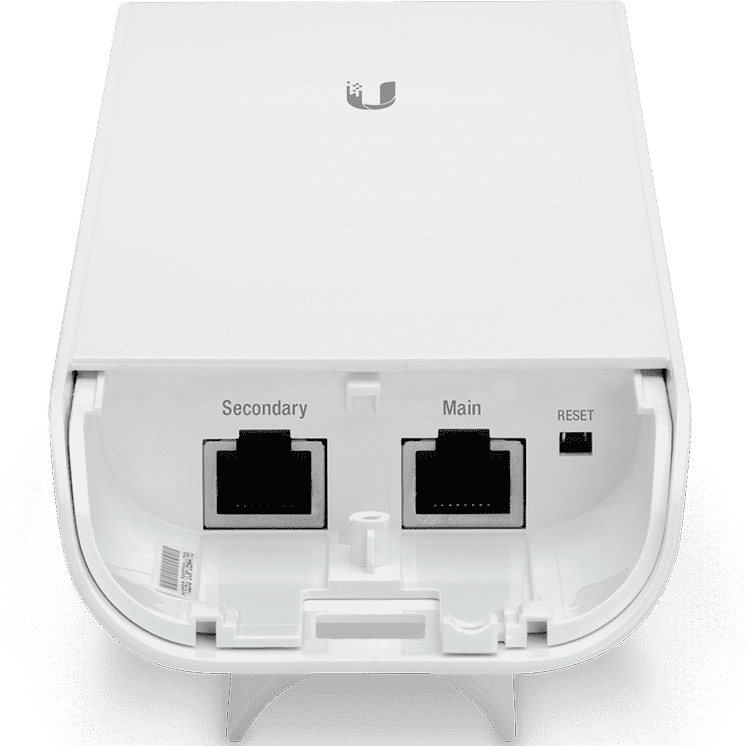

NanoStation M5 вид порта

Один из важнейших элементов Ubiquiti NanoStation M5 — компактная, четырехсекционная WiFi антенна. Последнее слово мирового антенностроения — универсальный компонент с углом развертки 43° и минимальным размером обратного сектора. Благодаря таким характеристиками Ubiquiti NanoStation M5 легко настраивается на работу с несколькими клиентами или без проблем взаимодействует с тремя-пятью базовыми станциями. Более того, точка доступа может быть установлена как на железобетонную, так и металлическую поверхность без существенного влияния на качество поддерживаемого линка.

Еще одна важная особенность Ubiquiti NanoStation M5 — возможность настройки ширины канала в пределах от 10 до 40 МГц. Благодаря такому решению, можно устанавливать необходимые вам параметры линка, обеспечивая его максимальную дальность, сделав канал узким, но мощным, или же наоборот, обеспечить наибольшую пропускную способность моста. Следует отметить, что в большинстве случаев, оптимальным значением этого параметра будет 20 МГц.

Точка доступа Ubiquiti NanoStation M5 Точка доступа Ubiquiti NanoStation M5 Точка доступа Ubiquiti NanoStation M5 Точка доступа Ubiquiti NanoStation M5

Руководство "Быстрый старт" Спецификация NanoStation M

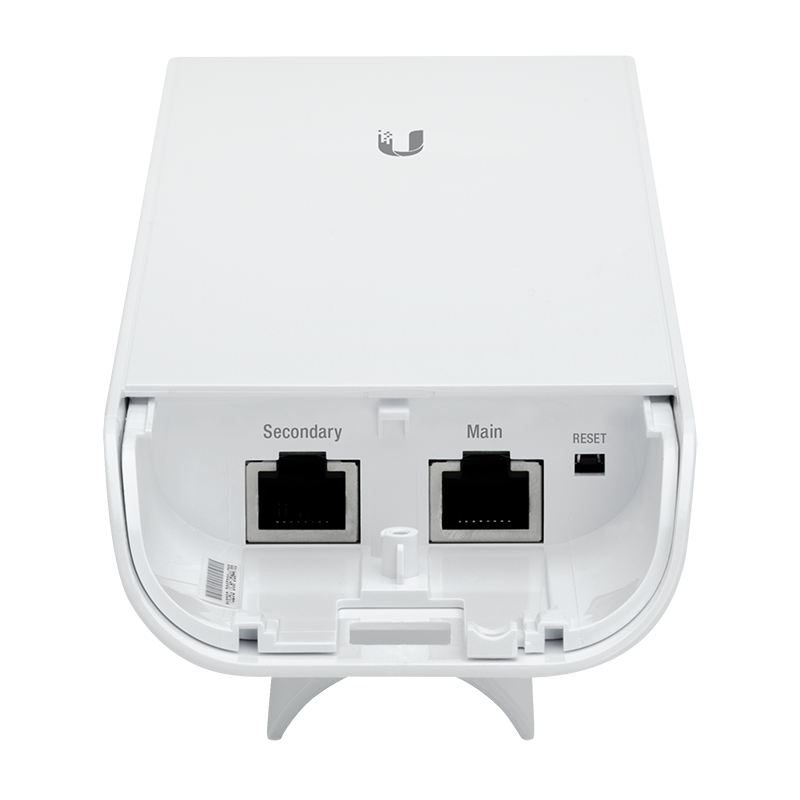

NanoStation M5 вид порта

Одним из вариантов использования Ubiquiti NanoStation M5 является применение его как мощного и производительного роутера. Устройство способно предоставить доступ к сетевым сервисам десяткам абонентам в офисе площадью до 300 кв.м. Пропускной способности канала в этом случае будет более чем достаточно для комфортного выполнения типовых деловых задач — доступа в интернет, работе с 1С, взаимодействия с почтовым сервером и т. д. Не очень широкий угол развертки не является в этом случае большим препятствием — сигнал отражается от стен и потолка, поэтому в помещении практически не остается «мертвых зон».

Приобретая Ubiquiti NanoStation M5 вы получаете мощное оборудование для поддержки вашей телекоммуникационной инфраструктуры. Надежное и производительное оборудование от ведущего американского производителя. Команда профессионалов из Америки и России всегда готова помочь вам. Сконцентрируйтесь на развитие вашего бизнеса, а вопросы связи решит Ubiquiti NanoStation M5.

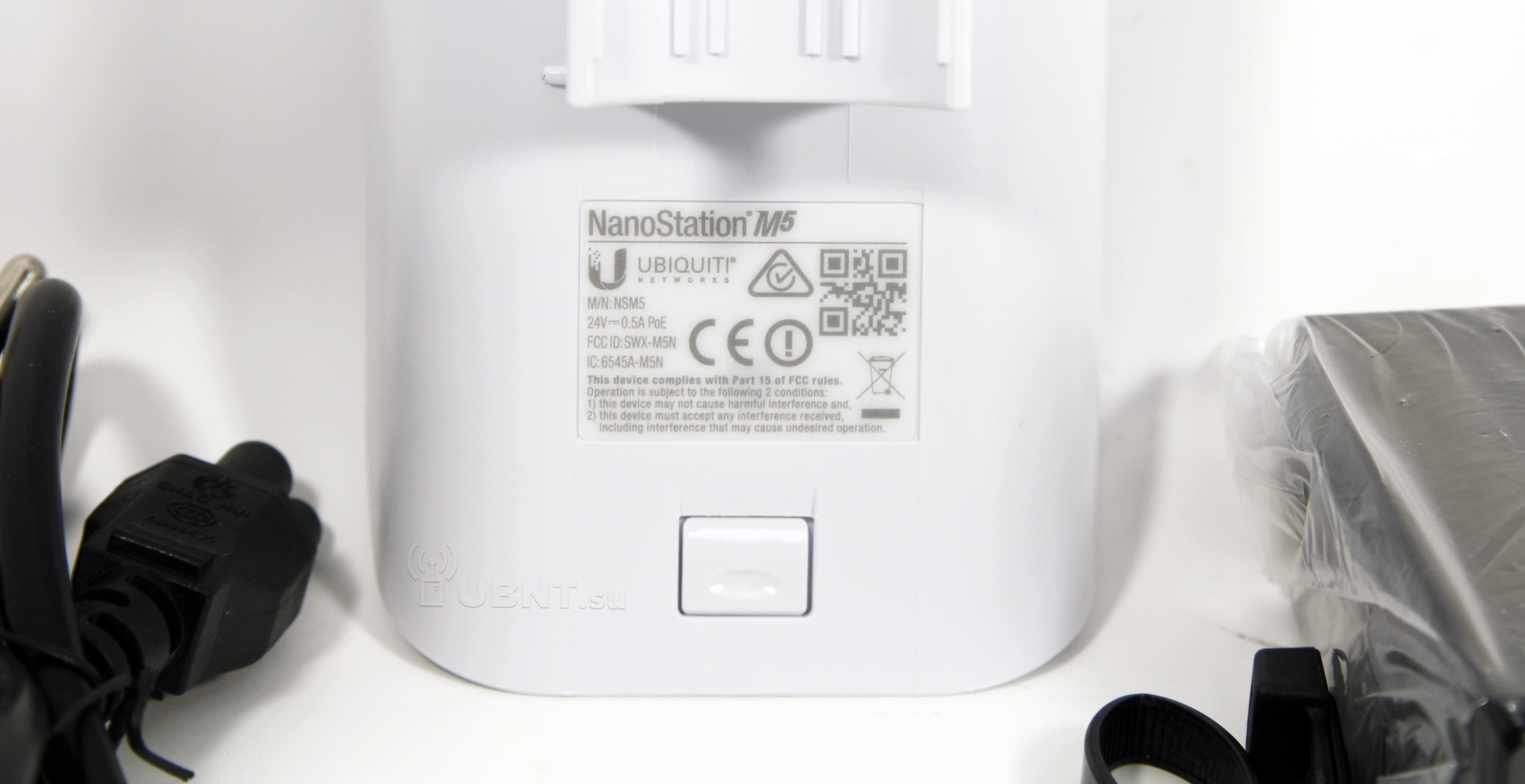

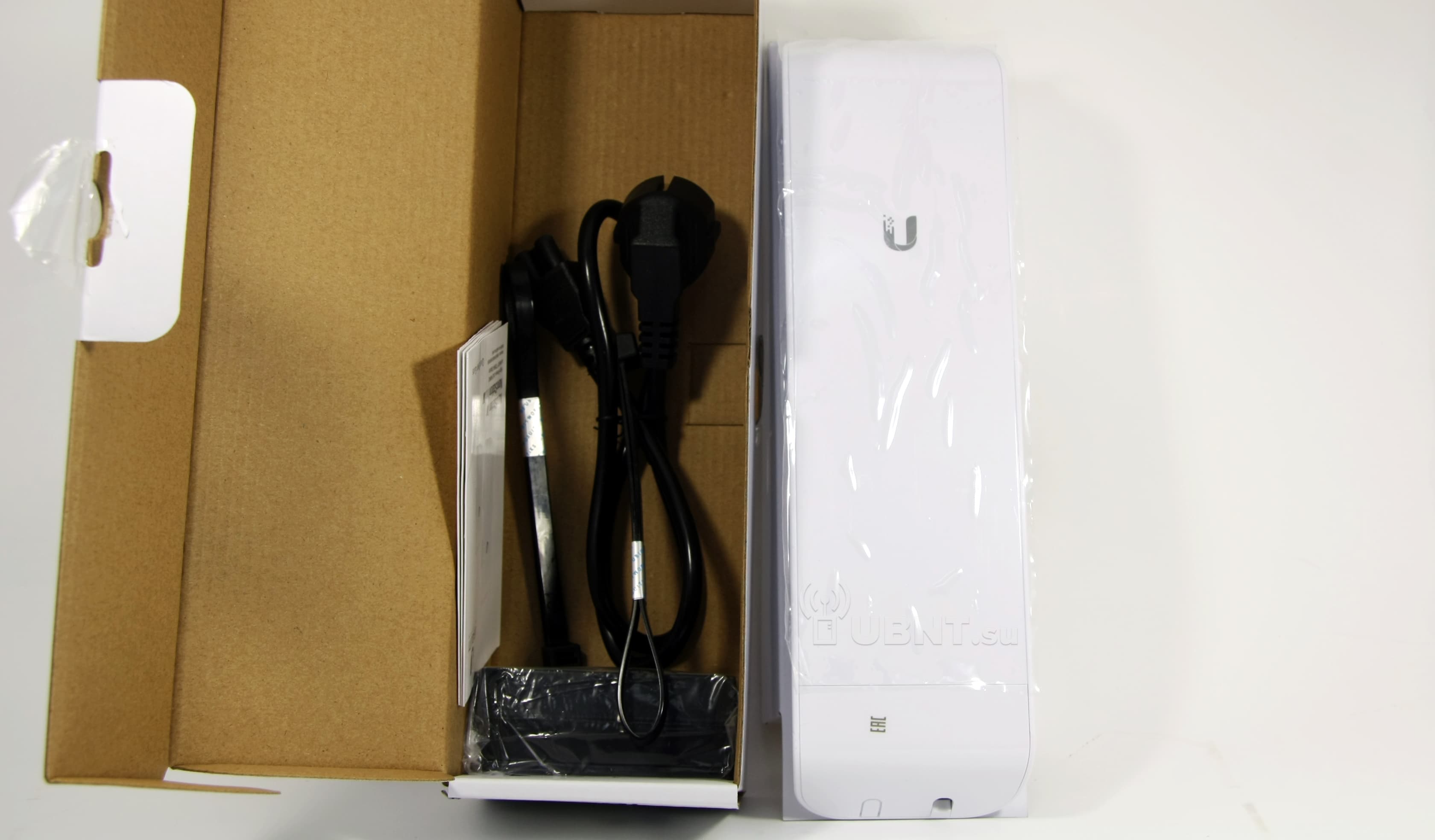

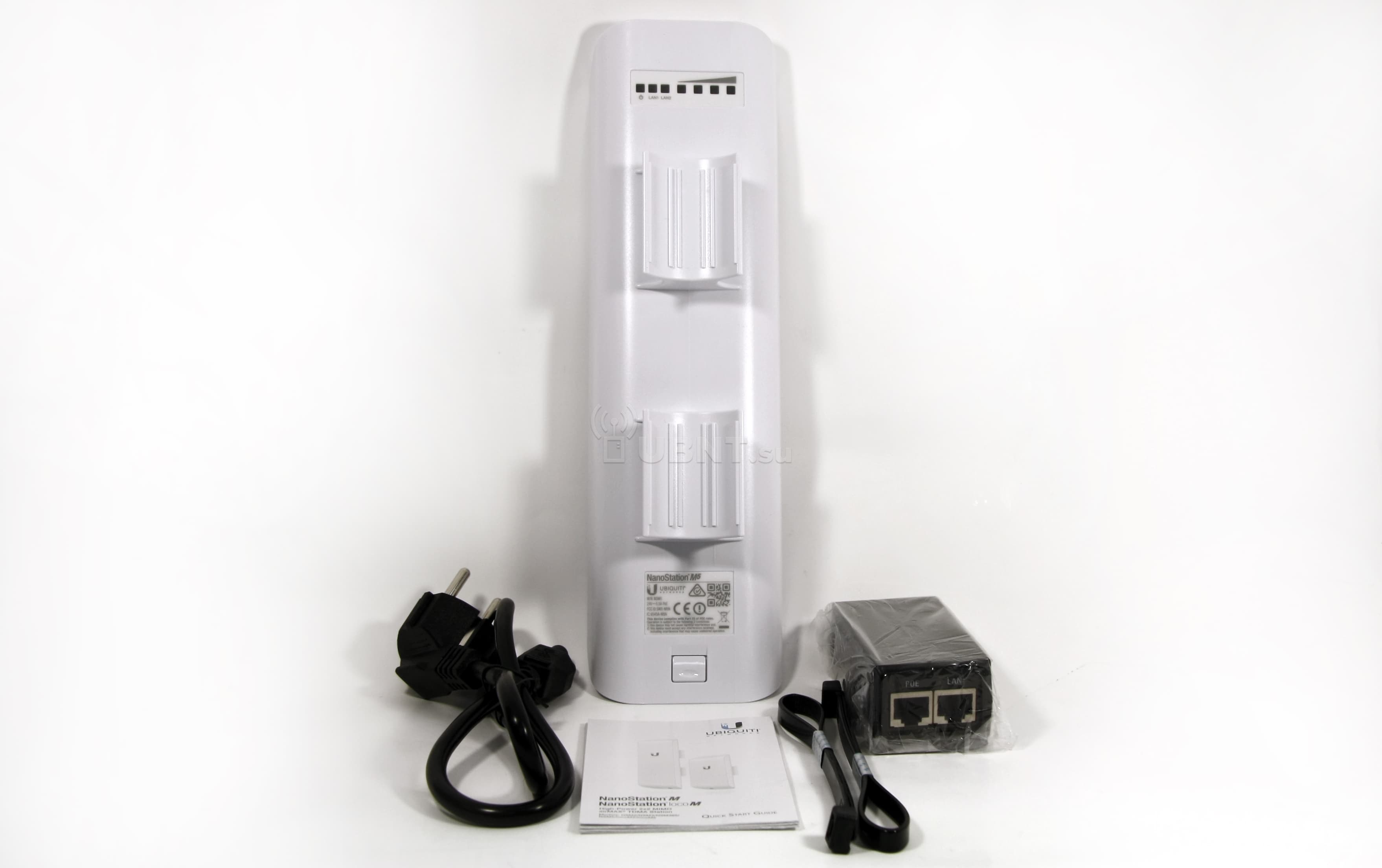

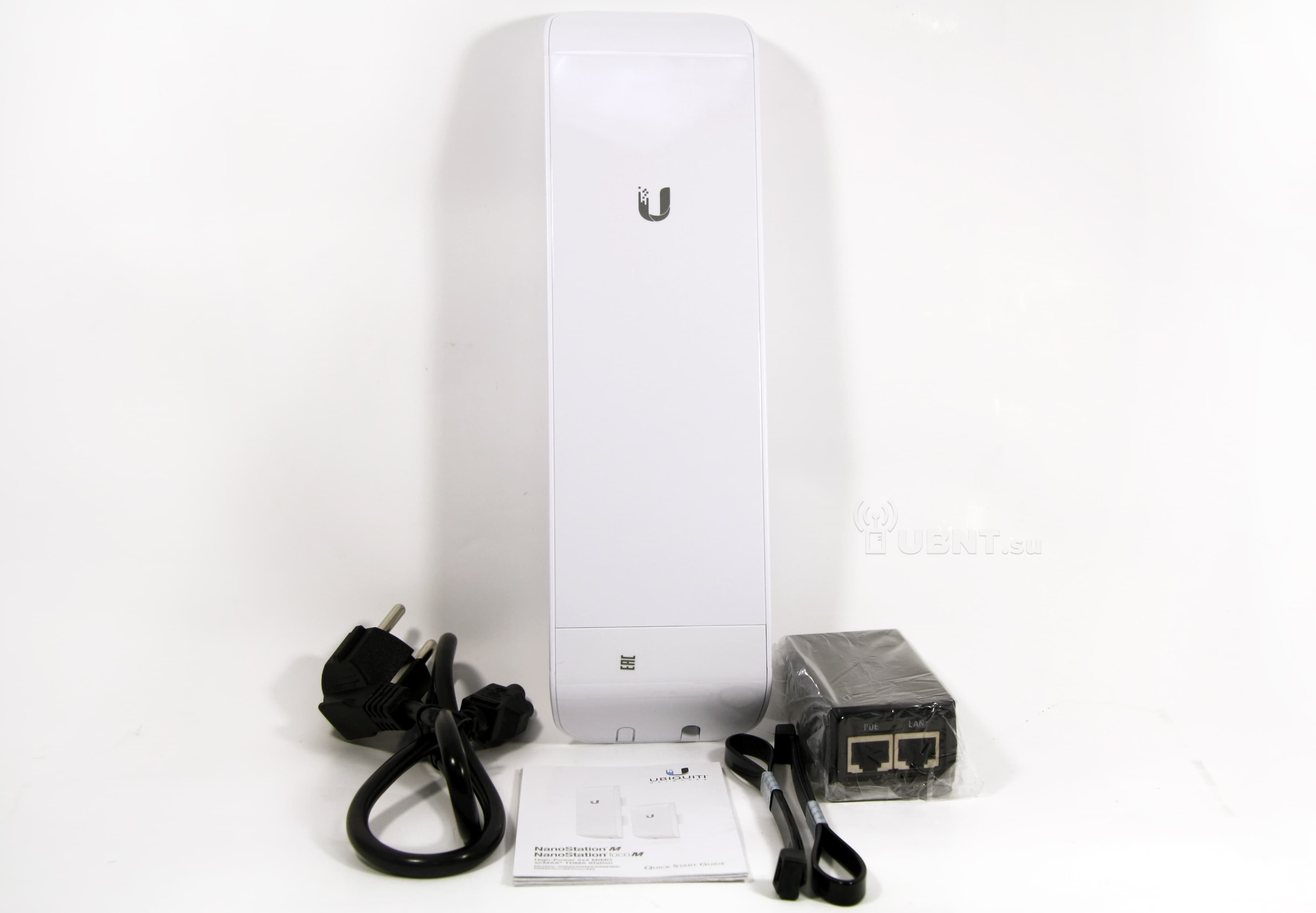

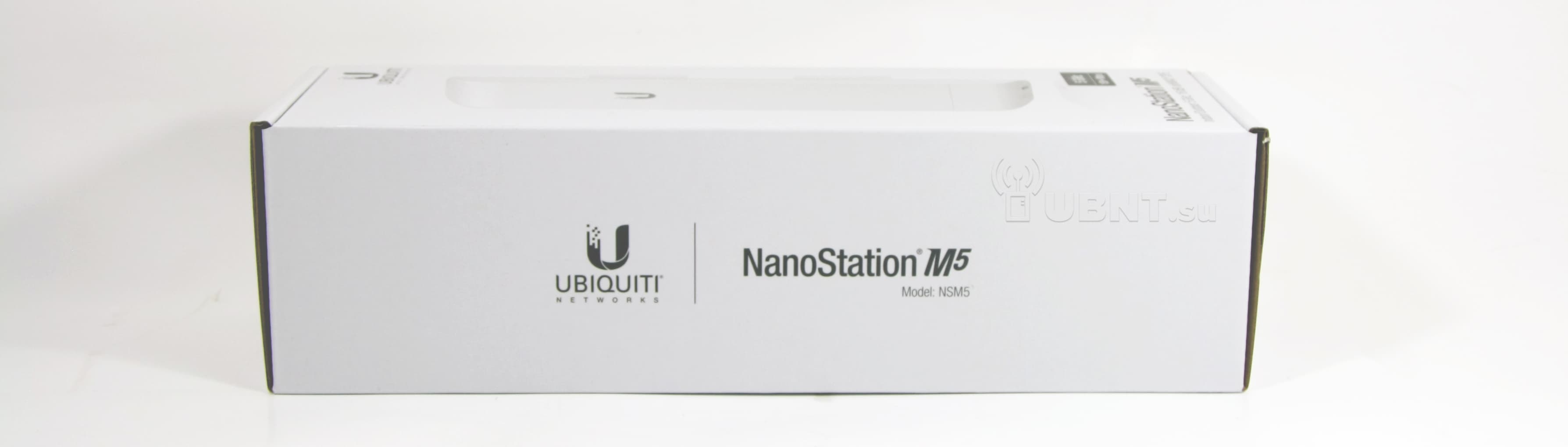

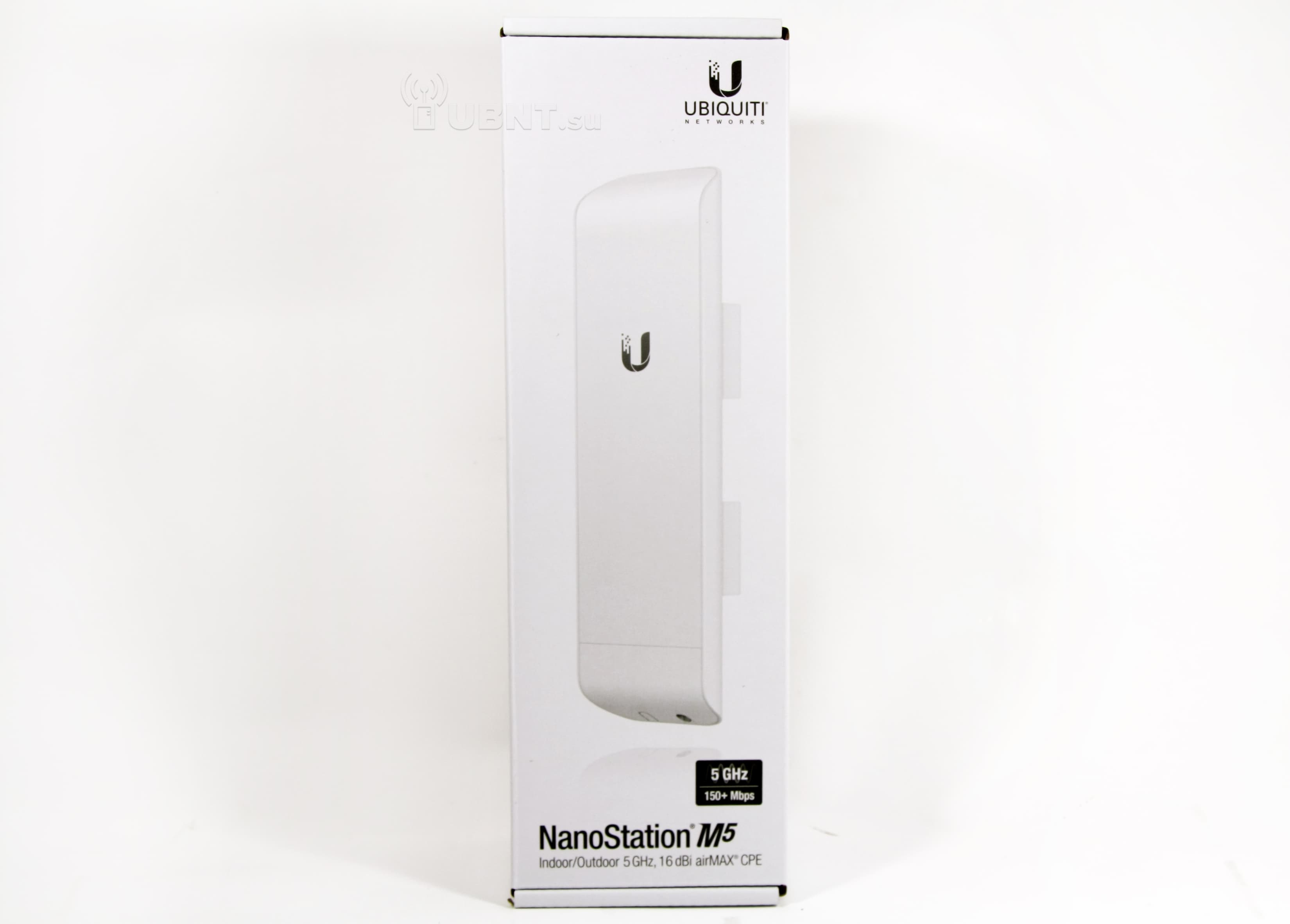

NanoStation M5 упаковка

Ubiquiti NanoStation M5 полностью всепогдная. Прочный корпус из УФ-стойкого пластика не имеет швов в верхней части, а Ethernet-кабель, выполняющий одновременно и функцию кабеля питания (технология PoE) подводится снизу и защищен специальным кожухом. Благодаря этому, элементная база точки доступа идеально защищена от попадания пыли и влаги. Широкий диапазон рабочих температур, позволяет Ubiquiti NanoStation M5 работать в любую погоду, не боясь ни экстремально высоких температур, ни суровой русской зимы.

Использование специального защищенного THOUGHCable, а также применение систем грозозащиты LAN-канала, позволит защитить оборудование от скачков напряжения и статического разряда. Для коммутации различных PoE-устройств в рамках одной сети, удобно использовать также Ubiquiti TOUGHSwitch, который позволяет избежать проблем с совместимостью оборудования по напряжению.

Технические характеристики Ubiquiti NanoStation M5

ПроцессорAtheros MIPS 24KC, 400 МГц
Оперативная память32 MB SDRAM, 8MB Flash
Сетевой интерфейс2х10/100 BASE-TX (кат.5, RJ-45), Ethernet интерфейс
Сертификат соответствияFCC 15.247, IC, CE
Ширина канала5/10/20/40 МГц
Рабочий диапазон4900-5900 МГц (802.11a/n)
Мощность передатчика27dBm, + /-2 дБ
RX Чувствительность-96dBm + /-2 дБ
Антенна14,6~16,1 dBi двойная поляризация
Зона покрытияДо 6 км (при минимальной ширине канала)
TCP / IP Пропускнаядо 150 Мбит / с +
Максимальная потребляемая мощность8 Вт
Блок питания24 В, 0.5 А (12 Вт). Поставляется с инжектором
Способ питанияPoE. Напряжение подается через Ethernet (пара 4 и 5 - положительная, 7 и 8 - отрицательная)
Испытания на вибрацииETSI300-019-1.4
Влажностьот 5 до 95% (с конденсацией)
Рабочая температураот -30 до +80 С
Размеры29,4 см х 8 см х 3 см
Вес0,4 кг

Диаграммы направленности NanoStation M2 wifi точка доступа

Настройка Ubiquiti NanoStation M5 в режиме моста

Настройка NanoStation в режиме моста

    В данной статье приводится пример настройки NanoStation M5 в режиме моста (точка-точка) с описанием основных параметров. Более подробное описание и настройка других режимов в разделе Техинфо.

    Последняя версия прошивки тут

    Настройка NanoStation M5 wifi точка доступа

    Несколько слов об AirMax и AirView.

    AirMax — это внутрифирменный протокол беспроводной передачи данных, разработанный компанией Ubiquiti Networks. Данный протокол оптимизирует работу в сети точка–многоточка.

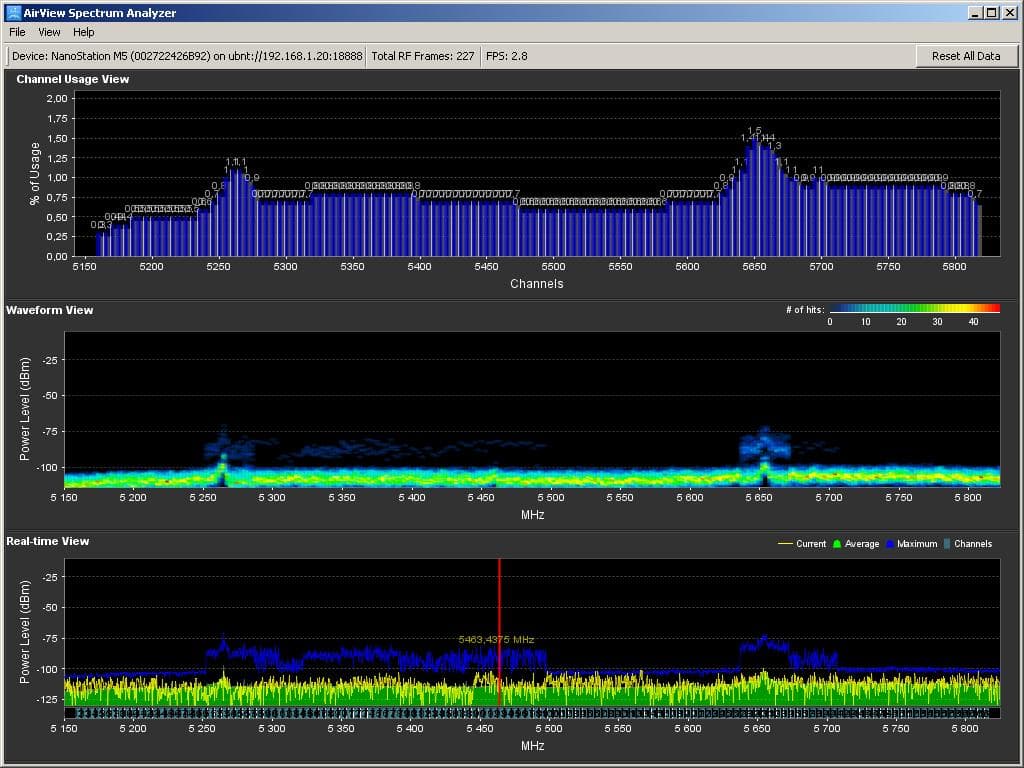

    AirView — спектроанализатор на основе NanoStation M5, который позволяет сканировать радиочастотный эфир.

    Настройка NanoStation M5 wifi точка доступа

Настраиваем первое устройство в режиме Access Point.

  1. Подключаем NanoStation M5 к устройству PoE (порт POE), порт LAN подключаем к локальной сети либо непосредственно к компьютеру (устройству необходимо несколько минут для загрузки операционной системы).
  2. Далее в адресной строке браузера набираем http://192.168.1.20 (IP-адрес указан на упаковке изделия).
  3. Как только появится окно авторизации, вводим пароль и логин ubnt. После того как мы всё успешно сделали, попадаем в главное меню Main.

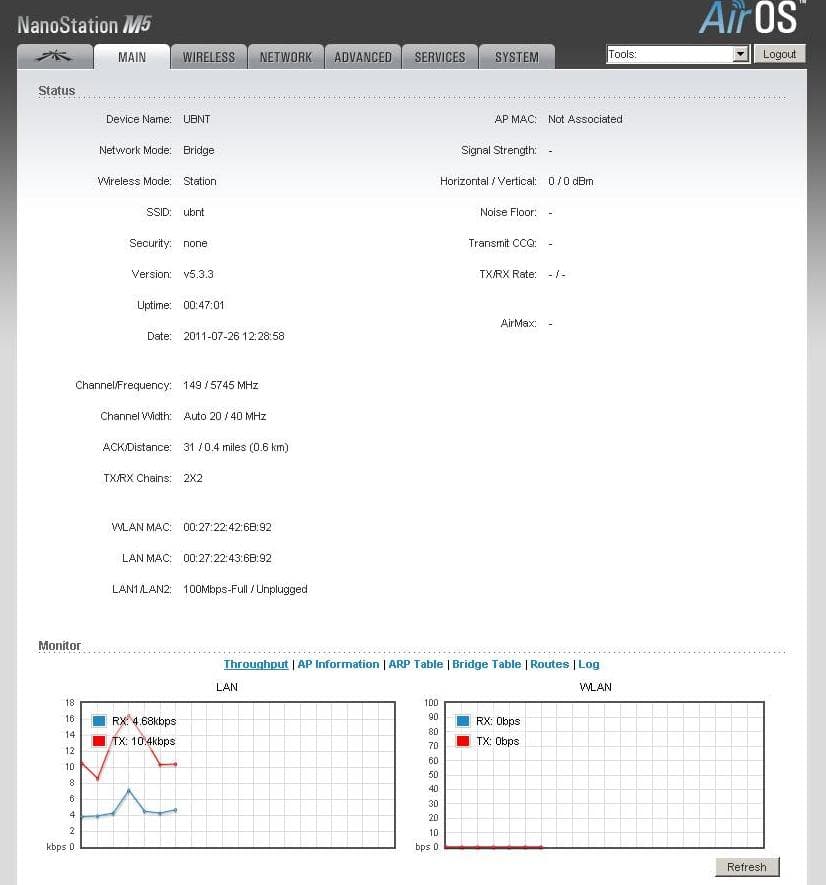

  4. Настройка NanoStation M5 wifi точка доступа

  5. Поле Device name — имя нашего устройства.
  6. Wireless mode — здесь указано, в каком режиме устройство работает — Station или Acsses Point (клиент или точка доступа).
  7. SSID — имя сети.
  8. Security — используемое шифрование.
  9. Version — версия прошивки.
  10. Channel width — используемая ширина канала.
  11. Signal strength — уровень сигнала, принимаемый от точки доступа.
  12. AirMax — уровень качества соединения в режиме AirMax.

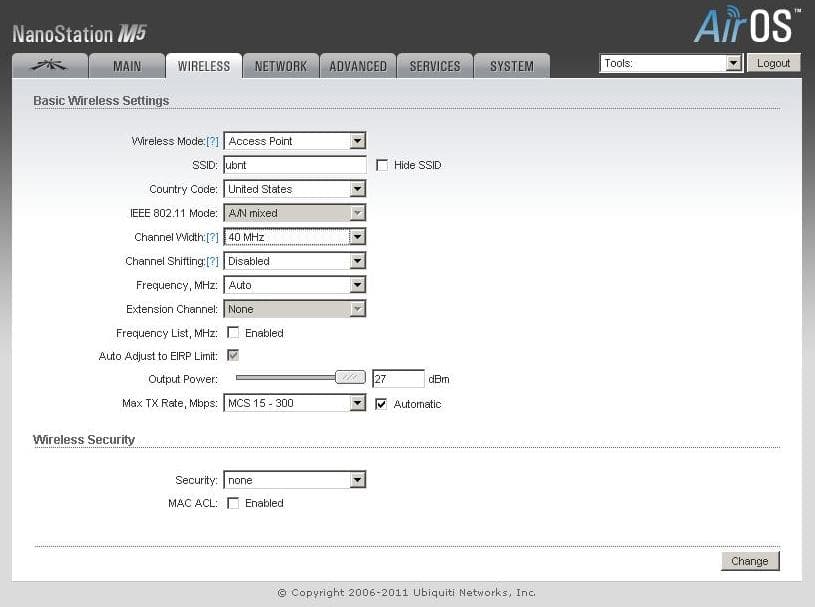

  13. Далее переходим на вкладку Wireless.
  14. Настройка NanoStation M5 wifi точка доступа

  15. В поле Wireless Mode существует несколько режимов Access Point (точка доступа) и Station (абонентское устройство). Режим WDS означает объединение нескольких точек доступа в единую беспроводную сеть.
  16. В поле SSID можно указать название сети.
  17. Поле Country Code содержит список стран. Данный параметр отвечает за нормы и стандарты, принятые в различных странах для WiFi-оборудования.
  18. Channel Width — это поле ширины канала, от этого значения зависит пропускная способность: 40 МГц до 300 Мбит/с, 20 МГц до 130 Мбит/с, 10 МГц до 65 Мбит/с, 5 МГц до 32,5 Мбит/с.
  19. Параметр Channel shifting по умолчанию имеет значение Disabled, это поле мы не трогаем.
  20. Значение Frequency определяет рабочий канал (частоту), на котором будет работать точка доступа. Поэтому рекомендую всегда указывать определённый диапазон частот.
  21. Параметр Extension Channel включен по умолчанию только при использовании режимов Access Point или Access Point WDS с шириной канала 40 МГц. Это позволяет системе использовать для передачи данных два канала в 20 МГц одновременно с целью увеличения пропускной способности
  22. Значение Frequency List позволяет сканировать определённый диапазон частот при поиске точек доступа.
  23. В поле Output Power — мощность передатчика.
  24. Поле Max Data Rate, Mbps позволяет задать фиксированную скорость передачи данных или выбрать режим Automatic.
  25. Поле Security позволяет обезопасить сеть от несанкционированного доступа. Советую вам выбрать самое безопасное шифрование WPA2-AES.
  26. Примечание: При режиме точки доступа в режиме WDS, шифрование WPA2-AES недоступно.

Настраиваем второе устройство в режиме Staition.

  1. Подключаем второе устройство, делаем ту же процедуру что и с первым устройством, пункты 1–3.

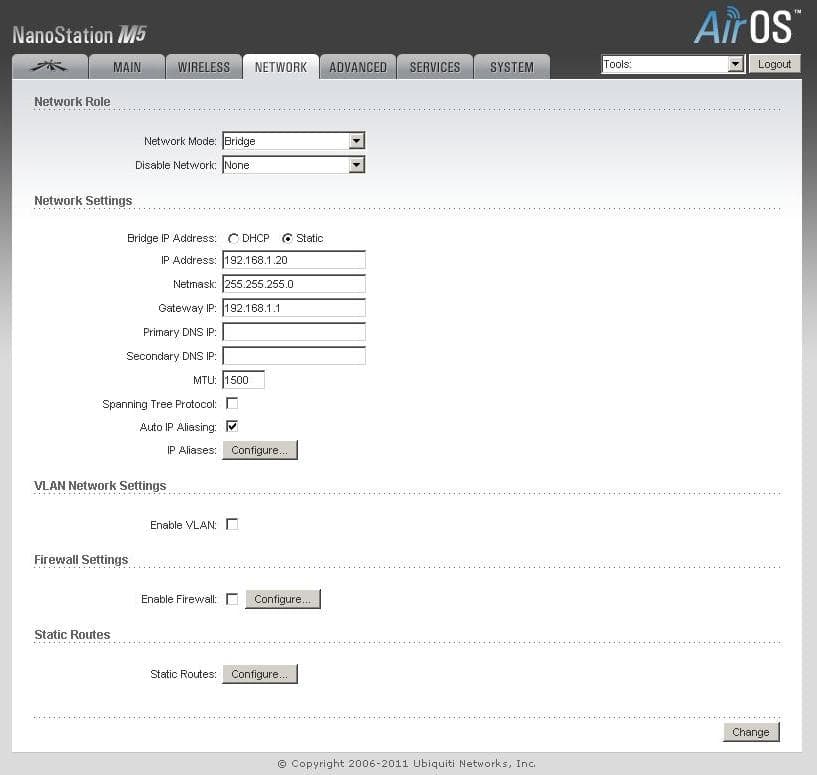

  2. Далее заходим на вкладку Network и меняем адрес хоста, к примеру, на 192.168.1.21.
  3. Настройка NanoStation M5 wifi точка доступа

  4. На сохранение адреса потребуется некоторое время, после чего устройство перезагрузится и мы вводим в браузере уже нами указанный IP-адрес.

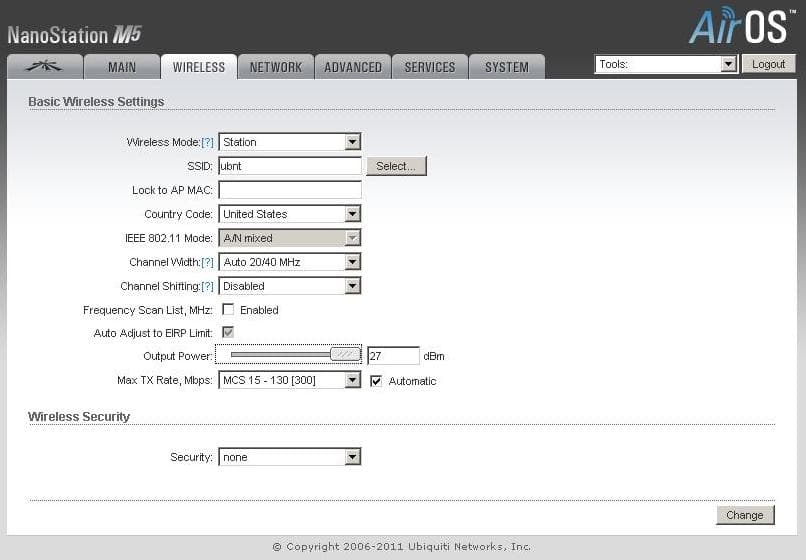

  5. В поле Wireless Mode должен стоять режим Station.
  6. Настройка NanoStation M5 wifi точка доступа

  7. В итоге, ищем нашу точку доступа. Чтобы это сделать нужно нажать на кнопку Select, где в дополнительном окне должна появиться наша точка доступа.
  8. Настройка NanoStation M5 wifi точка доступа

  9. Напротив нашей точки доступа ставим галочку, копируем её MAC-адрес в поле Lock to AP MAC, далее нужно нажать на кнопку Change, а затем Apply для сохранения изменений.
  10. Если мы всё правильно сделали, точка доступа запросит пароль шифрования.

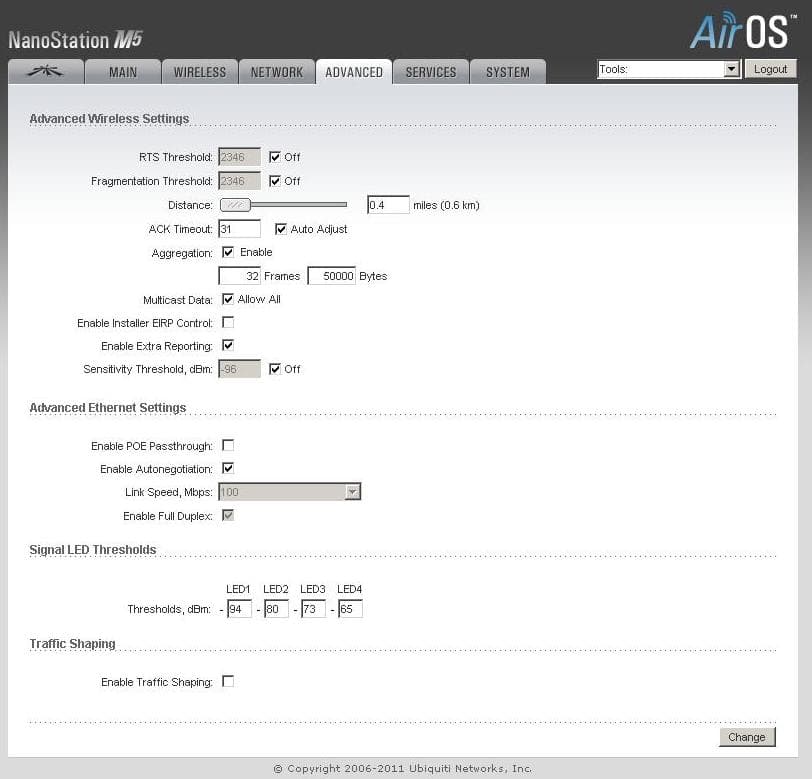

  11. Далее заходим на вкладку Advanced.

    Настройка NanoStation M5 wifi точка доступа

  12. Здесь нас интересует параметр Distance, данное значение мы выставляем в зависимости расстояния до точки доступа.
  13. Значение ACK Timeout выставляется автоматически, не рекомендуется его менять.
  14. Галочка Auto Adjust означает автоконфигурирование параметра ACK Timeout.

Отзывы о NanoStation M5

Форма для комментариев, вопросов и отзывов Добавить комментарий
— Имя — Почта
символов набрано, макс. 1500

РоЕ 15-12W
23390
Блок питания Ubiquiti UniFi 24V 0.5A
РоЕ 24-12W
23393
Блок питания Ubiquiti UniFi 24V 1A
TOUGHCable Pro
2993
Сетевой Ubiquiti кабель с заземлением
TOUGHCable Carrier
21426
Проф кабель с двойной оплёткой и крестовиной

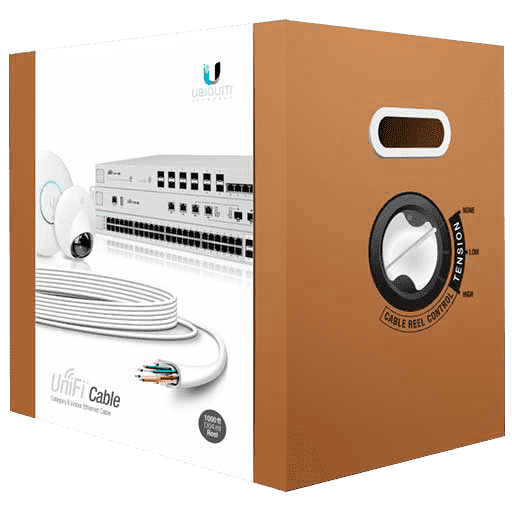

UniFi Cable
24364
Высококачественная фирменная витая пара 6 категории

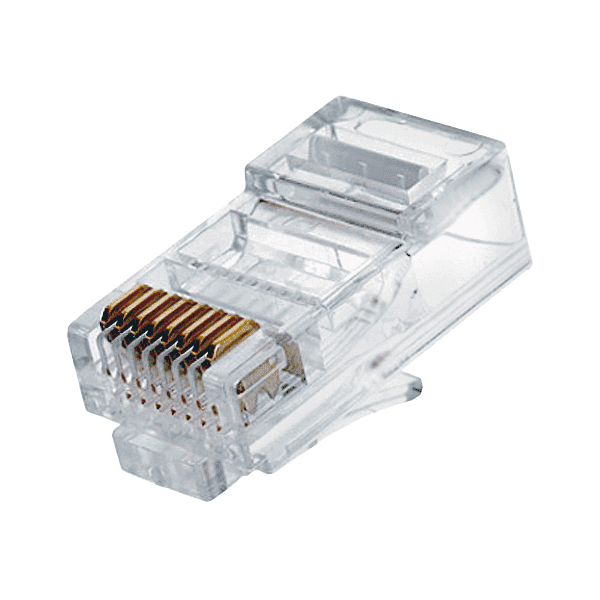

TOUGHCable Connectors
2994
Разъём для витой пары Ubiquiti ToughCable
TOUGHCable Connectors 100
24333
Пачка коннекторов RJ-45 Ubiquiti - 100 шт.

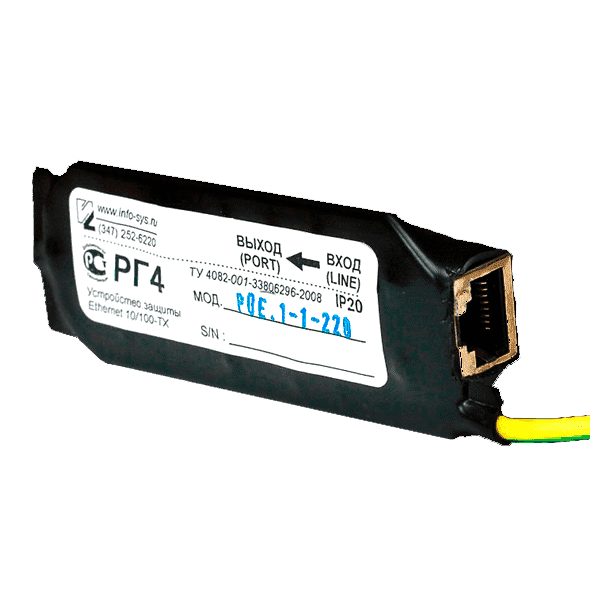

Грозозащита РГ4
554
Устройства защиты серии РГ предназначены для защиты оборудования передачи данных, использующего среду передачи Ethernet 10/100Base-TX (витая пара) от опасных напряжений, возникающих в результате атмосферных разрядов (грозы) и индустриальных помех.
Грозозащита РГ4G
23394
Устройства защиты серии РГ предназначены для защиты оборудования передачи данных, использующего среду передачи Ethernet 10/100Base-TX (витая пара) от опасных напряжений, возникающих в результате атмосферных разрядов (грозы) и индустриальных помех.
Грозозащита РГ4 IP54
252
Грозозащита сетевого оборудования от поражения высоковольтными разрядами, возникающими во время грозы и в любых других ситуациях, где есть такая опасность.
Грозозащита РГ4 IP54G
23538
Грозозащита сетевого оборудования от поражения высоковольтными разрядами, возникающими во время грозы и в любых других ситуациях, где есть такая опасность.
NanoStation Wall Mount
2338
Универсальный кронштейн для крепления точек доступа серии Nanostation к различным поверхностям, в том числе на оконное стекло внутри помещения.

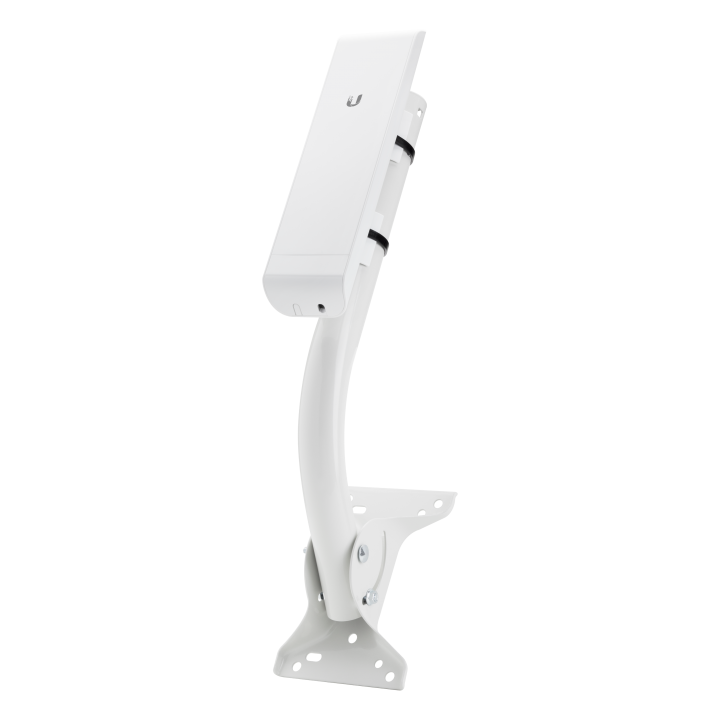

Universal Arm Bracket
20797
Универсальный кронштейн для точек доступа NanoStation и NanoStation Loco, предназначен для удобного крепления точек к ровной поверхности, а так же для юстировки.

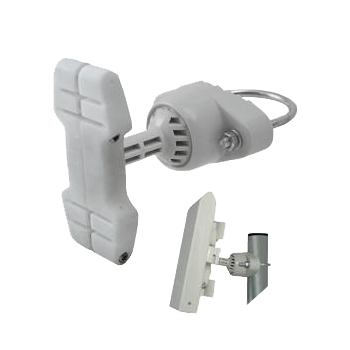

NanoBracket Universal
2839
Крепления для устройств серии Nanostation / Nanostation Loco. Крепления предназначены для удобства подвеса, а так же для точной юстировки точек доступа. Благодаря высококачественным материалам NanoBracket Universal (UB-NB может применяться даже в самых суровых условиях, в том числе в российском климате, например зимой при сильных морозах.
NanoStation M2
2395
точка доступа для прокладки беспроводных мостов на расстояние 10 и более километров. Может работать в режиме моста, точки доступа, репитера.
NanoStation M5
2326
одно из самых удачных решений для передачи трафика на большие расстояния. Благодаря производительному процессору и большому объему оперативной памяти...
NanoStation Loco M2
2818
Универсальное Wi-Fi устройство Ubiquiti NanoStation Loco M2 легко решает основные задачи по передаче данных на дальние расстояния. Выполненная в компактном корпусе...
NanoStation Loco M5
2817
мощная точка доступа работающая на частоте 5 ГГц и способная поддерживать беспроводные мосты на расстояние 5 километров и более.

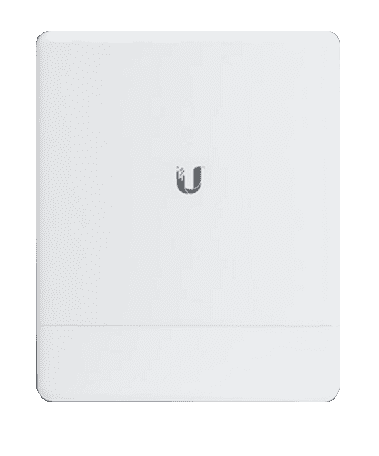

NanoStation Loco M9
20434
предназначена для доставки трафика на расстояние порядка 5 км. В качестве передатчика устройство использует производительную радиочасть, мощностью 600 мВт.
NanoStation 5AC
24367
новое поколение точек доступа серии, с поддержкой фирменного поллингового протокола AirMax AC. Как и оборудование предыдущих ревизий, NanoStation AC является...
NanoStation Loco 5AC
24368
компактная 5 Ггц точка доступа с поддержкой фирменного протокола AirMax AC, которая прекрасно подойдет для подключения к базовым станциям на небольших и средних дистанциях .

Сопутствующие категории

unifi Switch

UniFi Switch

Коммутаторы позволяющие организовать работу сети любых размеров.

unifi Video Camera

UniFi Video

Камеры видеонаблюдения для торговых центров, офисов, домов и других объектов.

UniFi Cloud Key

UniFi Cloud Key

Портативные сервера UniFi, различые по конфигурации и возможностям.

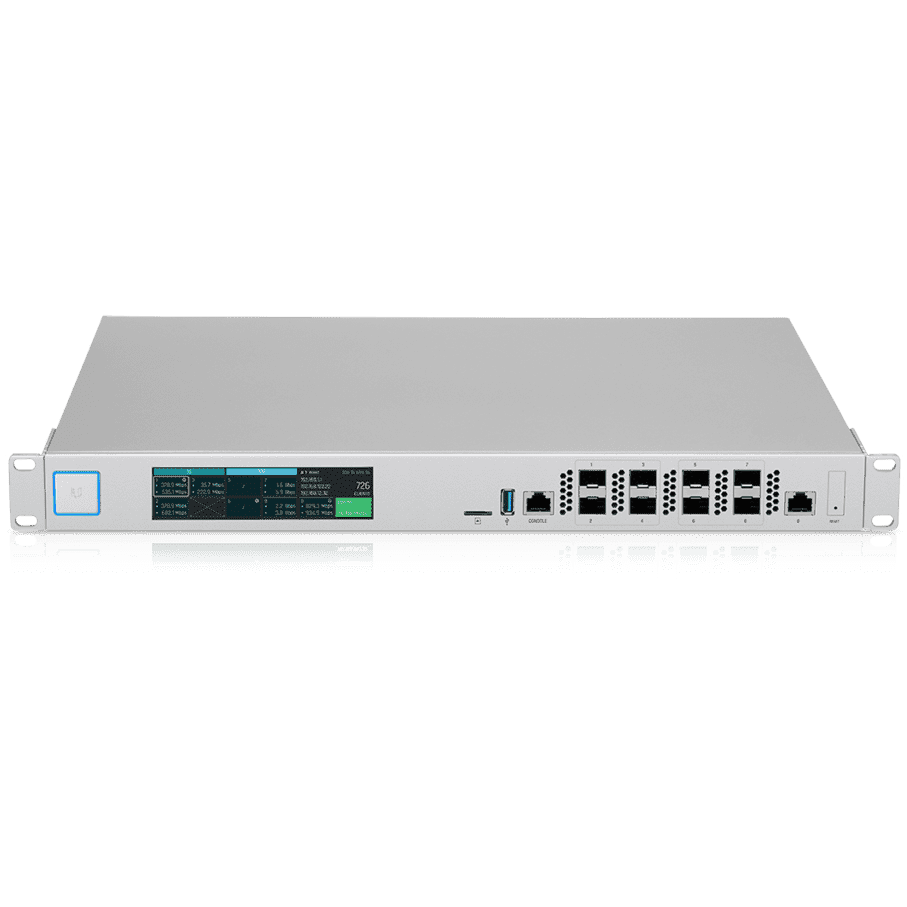

UniFi Security Gateway
