Радиомост Ubiquiti NanoBeam M5-19 NBE-m5-19

NanoBeam M5-19 — это универсальное устройство компактных размеров, предназначенное для использования в качестве WiFi моста или внешней точки доступа. M5-19 представляет собой дальнобойный CPE-клиент к базовой станции с максимальной скоростью 150 Мбит/с. Модель работает на частоте 5 ГГц и оснащена антенной 19 dBi. Дальность действия достигает 15 км, а высокая стойкость к различным погодным условиям и коррозии делают NanoBeam M5-19 незаменимым в своем классе.


5 ГГц

15+ км

150+ Мбит/с
Радиомост Ubiquiti NanoBeam M5-19
Радиомост Ubiquiti NanoBeam M5-19
Радиомост Ubiquiti NanoBeam M5-19
Радиомост Ubiquiti NanoBeam M5-19
Радиомост Ubiquiti NanoBeam M5-19
Радиомост Ubiquiti NanoBeam M5-19
Радиомост Ubiquiti NanoBeam M5-19
Радиомост Ubiquiti NanoBeam M5-19

Радиомост NanoBeam M5-19

Рейтинг 4.0 - 141 голосов
Сравнить группыСравнитьмодели

Для построения беспроводных линков на большие расстояния необходимо соблюсти множество условий. В частности, существует множество требований к оборудованию, которое будет использоваться при организации соединения. Использование в различное время года и погодные условия, высокая мощность передатчика, чувствительная антенна, удобная установка и поддержка современных стандартов связи — далеко не полный список необходимых характеристик.

Скачать прошивку (v6.1.2)
AirMax (.bin)
Настройка
NanoBeam
Сертификат для
NanoBeam

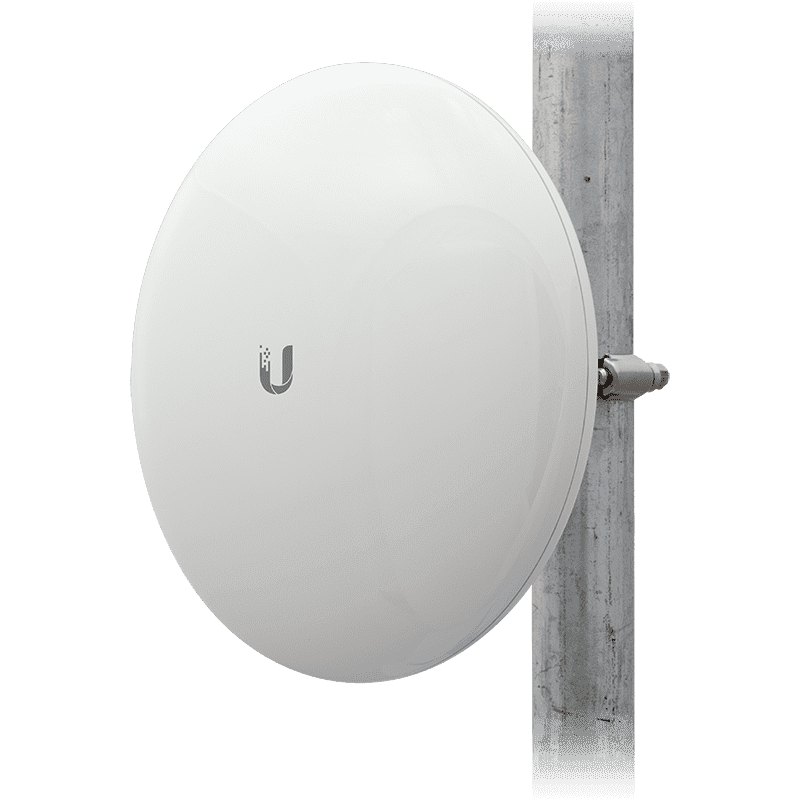

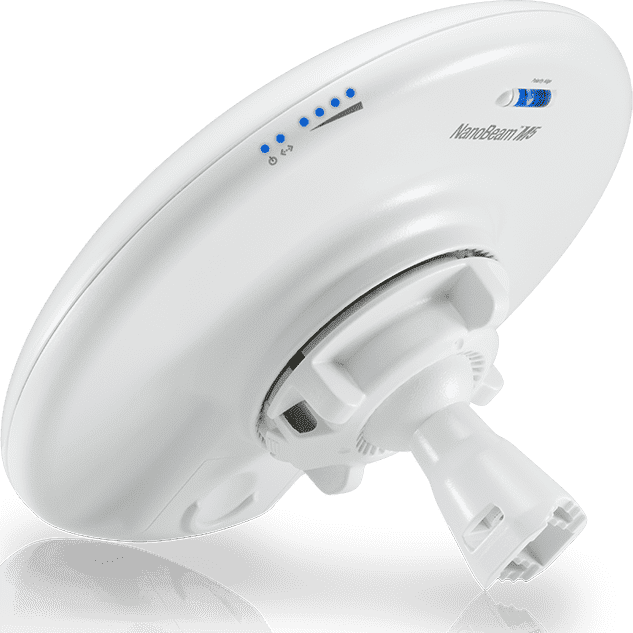

Общий вид Nanobeam NBE-M5-19

Американская компания Ubiquiti Networks уже завоевала признание рынка — их устройства NanoBeam M обрели высокую популярность в области Wi-Fi технологий. Комплексное устройство, представляющее из себя мощную всепогодную точку доступа, установленную на параболической антенне, пришлось по вкусу при организации соединений на больших расстояниях. Пришло время следующего поколения Outdoor CPE — серии NanoBeam M, которая не только впитала в себя весь опыт и положительные качества предшественника, но и обрела новые функции и характеристики.

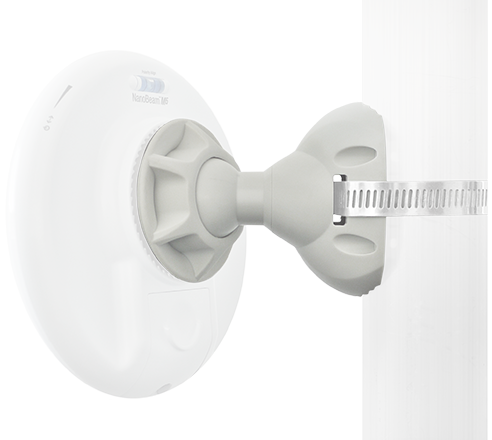

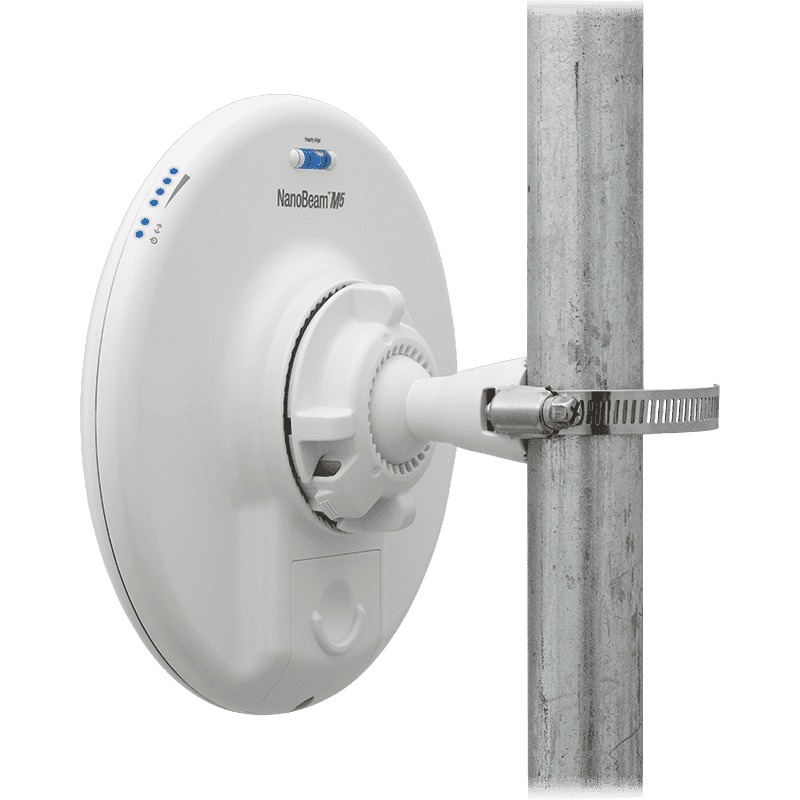

Крепление Nanobeam NBE-M5-19Nanobeam M5-19 — типичный представитель линейки оборудования. При высокой мощности (порядка 400мВт) и коэффициенте усиления антенны в 19dBi, точка доступа имеет весьма небольшой вес и очень компактна. Работает устройство в частотном диапазоне 5GHz, поддерживаются стандарты 802.11an. Использованная схема MIMO 2×2 значительно увеличивает пропускную способность точки доступа. Nanobeam M5-19 получил мощный процессор Atheros MIPS 74KC с частотой 560 мегагерц, а также 64 мегабайта оперативной памяти, что вдвое больше, нежели у устройств серии Nanobridge M. По традиции, комплектация включает в себя PoE-инжектор для подачи питания через Ethernet-порт 10\100Mbps, расположенный на облучателе. Однако, наличие радиопрозрачного колпака, имеющего защитное предназначение, стало инновационным для устройств компании Ubiquiti Networks. Он сможет уберечь от образования наледи в холодное время года, снизит парусность при ветре. Претерпело изменения и крепление Nanobeam M5-19, отличающееся своей подвижностью. Новая разработка инженеров даст возможность тонко калибровать устройство для достижения максимальной эффективности соединения.

Nanobeam M5-19 поддерживает технологию AirMax — собственную технологию поллинга от компании Ubiquiti Networks. Ее основные плюсы:

  • — Использование TDMA-протокола, позволяющего передавать данные вне зависимости от занятости эфира.
  • — Advanced QOS даст возможность присвоить высокий приоритет Video и VOIP-пакетам.
  • — Dual TDMA предоставляет опции установления приоритета отдельным пользователям.
Управляется точка доступа при помощи Air OS — многофункционального программного продукта для оборудования Ubiquiti. Удобный интерфейс и удобство в использовании, поддержка множества стандартов и протоколов, обширный функционал — все это получило очень хорошие пользовательские отзывы по всему миру. Набор встроенных утилит помогут произвести мониторинг соединения и поиск вероятных причин при возникновении проблем.

Общий вид Nanobeam NBE-M5-19Если посмотреть на диаграмму направленности антенны, встроенной в Nanobeam M5-19, можно сказать, что небольшой угол горизонтальной развертки позволяет сформулировать наиболее вероятные модели использования устройства. Прежде всего, точка будет очень полезна при организации Wi-Fi мостов на внушительные расстояния. При помощи двух Nanobeam M5-19 создание дальнобойного линка кажется весьма перспективным. Примеров может быть масса: удаленный склад компании, автозаправочный комплекс, дачный дом за городом и так далее. Не хуже смотреться Nanobeam M5-19 будет и в качестве клиента беспроводной сети. Провайдер беспроводного интернета может использовать их как пользовательское оборудование, подключая к собственным точкам доступа. Небольшой вес и удобное крепление — идеальные характеристики для размещения Nanobeam M5 19 на крышах или фасадов домов.

Второе поколение беспроводных устройств «все-в-одном» от компании Ubiquiti взяло очень уверенный старт. Несмотря на тот факт, что Nanobeam M не так давно появился на рынке, он уже получил множество хвалебных отзывов от потребителей. Исходя из характеристик, можно с уверенностью сказать, что Nanobeam M5 уже является весьма привлекательным вариантом при организации беспроводных сетей.





Технические характеристики Ubiquiti NanoBeam M5-19

Процессор Atheros MIPS 74KC, 560 MHz
Оперативная память 64MB DDR2, 8 MB Flash
Сетевой интерфейс 1 x 10/100/100 Base-TX (Cat. 5, RJ-45) GigE Ethernet Interface
Ширина канала 5/8/10/20/30/40 МГц
Рабочий диапазон: 5.725 - 5.5850 GHz (US), 5.170-5.875 (WW)
Зона покрытия До 25 км при внешнем размещении
Программное обеспечение AirOS
Антенна Интегрирована в радиосистему,
усиление 19 dBi.
Размеры 189 x 189 x 125 мм
Вес 530 грамм
Материал корпуса Устойчивый к УФ лучам пластик для наружного применения
Максимальная потребляемая мощность 8 Вт
Блок питания POE. 24 В, 0.5 А. POE-адаптер прилагается
Способ питания Passive POE. Напряжение подается через Ethernet (пара 4 и 5 - положительная, 7 и 8 - отрицательная)
Рабочая температура от -40 до +75 С
Влажность от 5 до 95% (с конденсацией)
Испытания на вибрации ETSI300-019-1.4
Сертификат соответствия FCC Part 15.247, IC RS210, CE
