Коммутация от Ubiquiti. Провайдерские решения.

Сеть на основе витой пары сегодня есть в каждом офисе или учреждении. И естественно, десятки и сотни компьютеров, серверы, камеры наблюдения и другое оборудование подключающееся к ней нуждается в коммутации линий и управлении трафиком. Если дома для подобных задач вполне достаточно роутеров класса SOHO, которые нередко оснащены и встроенным WiFi модулем, то для управления потоками информации средней и тем более крупной компании необходимо оборудование совершенно иного класса. В таких случаях используются коммутаторы и маршрутизаторы провайдерского уровня, способные обрабатывать десятки гигабит трафика в секунду и длительное время работать при нагрузках пикового уровня. Кроме того, многие модели провайдерских свитчей способны обеспечивать клиентские устройства питанием по схеме PoE.

Среди профессиональных маршрутизаторов разработанных инженерами Ubiquiti Networks можно выделить несколько серий оборудования, каждая из которых имеет свои особенности и наилучшим образом приспособлена для выполнения определенного типа задач.

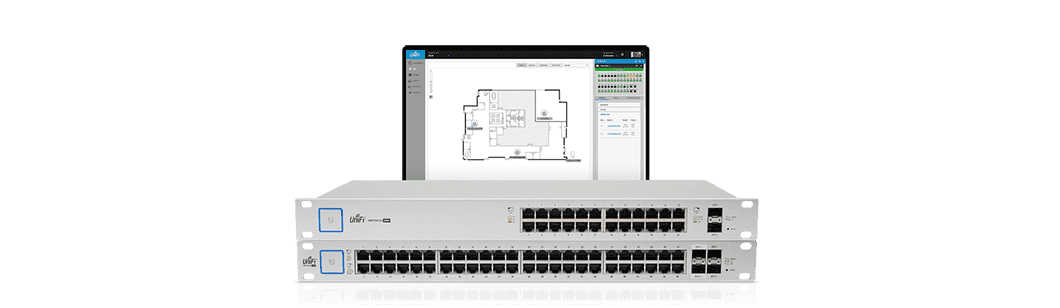

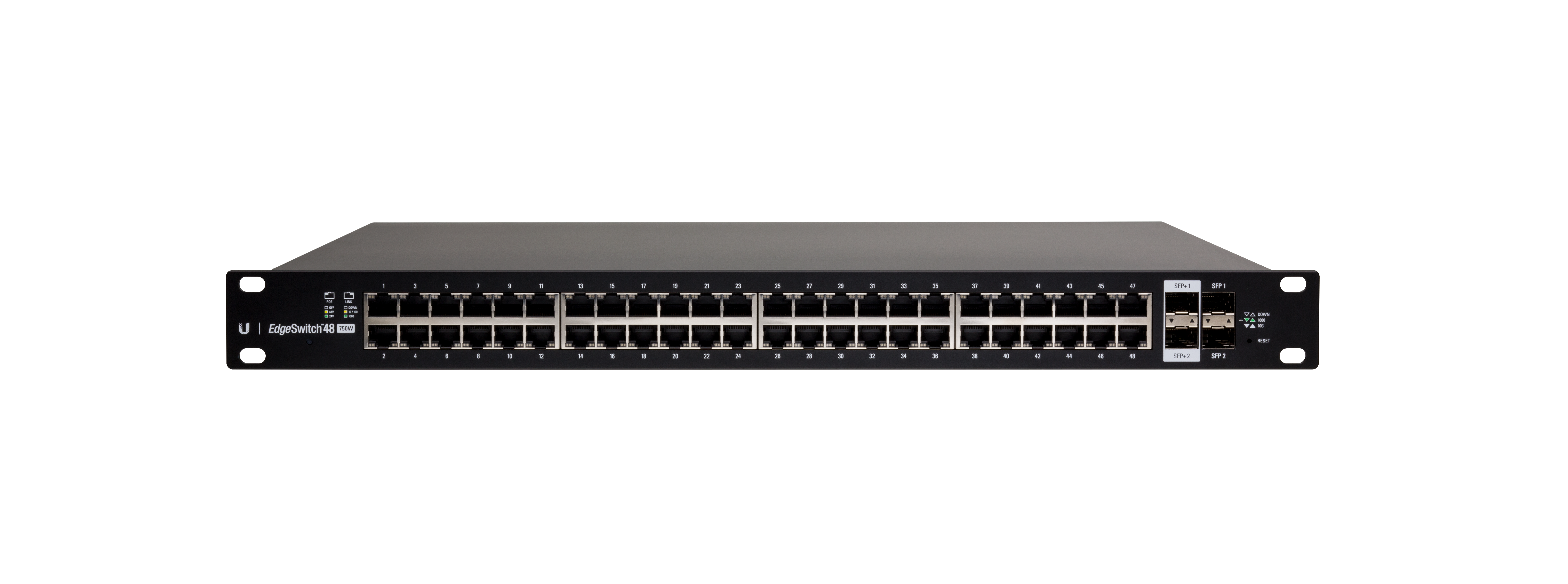

Линейка коммутаторов Edge Switch прекрасно подойдет для управления трафиком в крупных учреждениях. В зависимости от модели коммутаторы имеют от 24 до 48 портов и выдерживают максимальную загрузку без блокировки портов, предоставляя богатейший функционал, включая поддержку агрегирования каналов, MSTP/RSTP/STP, VLAN, DHCP сервер и многое другое. Все устройства серии собраны в прочном, стальном корпусе и имеют специальные крепления для установки в серверную стойку.

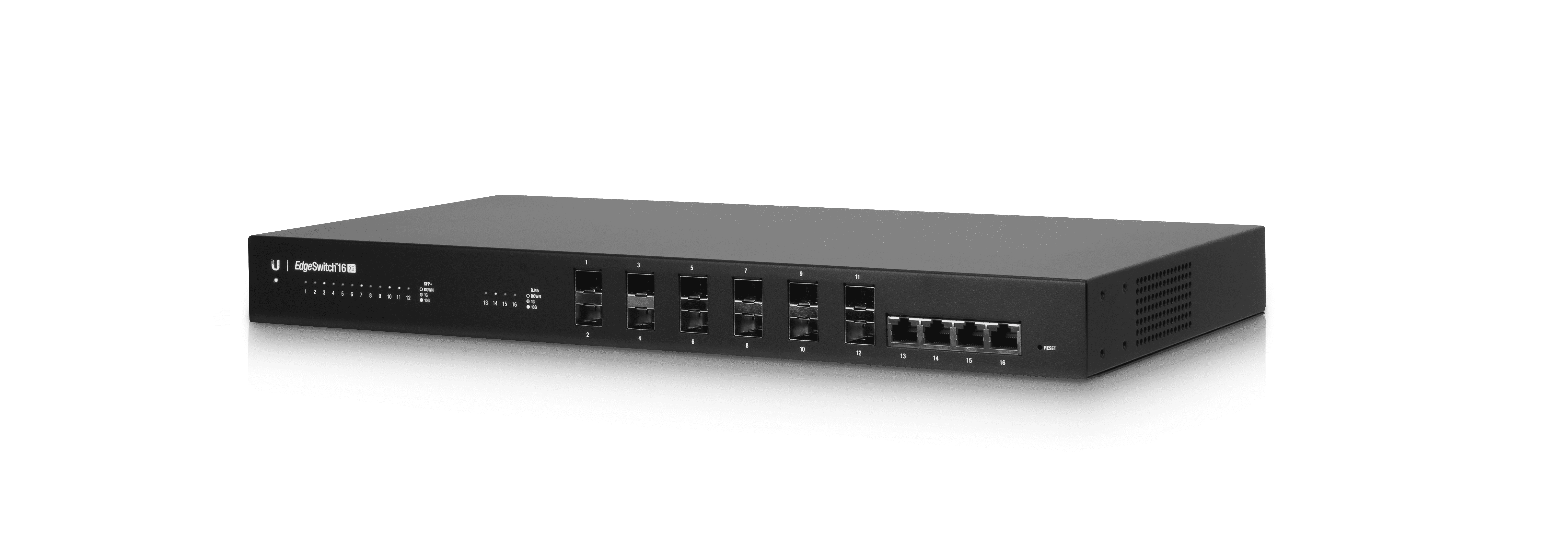

Большая часть линейки этих высокопроизводительных свитчей оснащены мощными блоками питания - от 150 до 750 вт, что позволяет раздавать совместимым устройствам питание по схеме PoE. Следует особо отметить модели свитчей предназначенные для коммутации оптоволоконных соединений – таких как Ubiquiti Edge Switch 16 XG. Этот коммутатор имеет на вооружении 12 sfp+ портов каждый из которых позволяет передавать информацию со скоростью до 10 гбит/сек, а так же 4 порта 10G BASE-T использующих витую пару и так же обеспечивающих пропускную способность до 10 гбит/сек. Данная модель ориентирована, прежде всего, на работу в сетях провайдеров и заточена под соединение между собой сегментов небольших и средних по размерам сетей. Следует отметить, что совместно с Ubiquiti Edge Switch 16 XG желательно использовать фирменные оптические sfp трансиверы Ubiquiti U-Fiber.

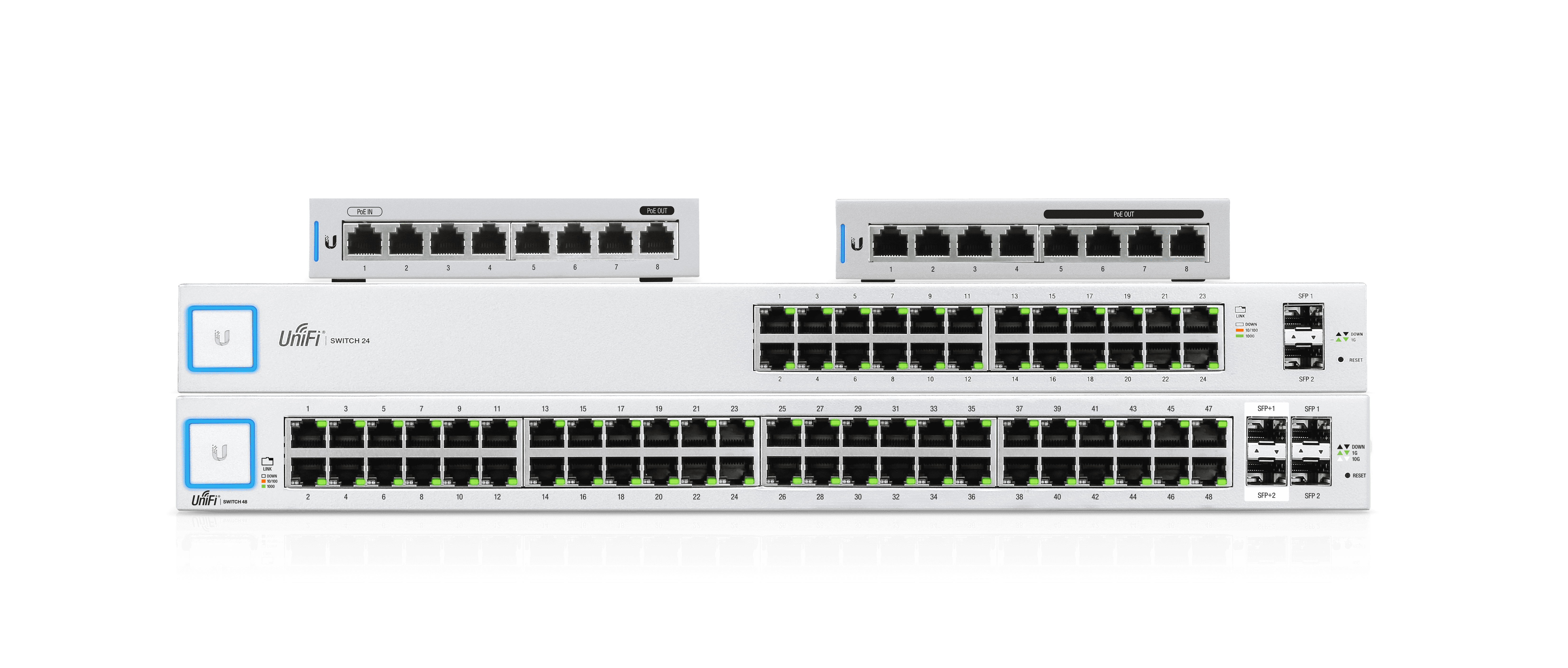

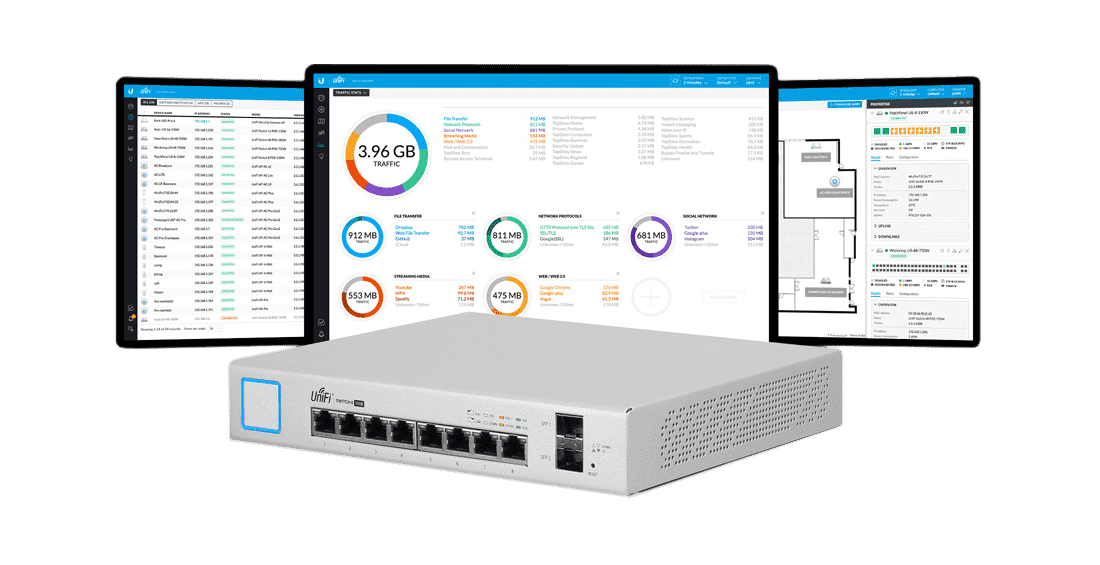

Коммутаторы серии UniFi Swith по своим характеристикам во многом напоминают серию Edge Switch, однако, их особенность заключается в эталонной совместимости с оборудованием серии UniFi, что достигнуто благодаря возможности интеграции с программной платформой управления UniFi Controller. В ее удобном веб-интерфейсе возможно провести детальную настройку коммутаторов, просмотреть статистику их работы, и далее перейти к другим устройствам и общим установкам сети UniFi.

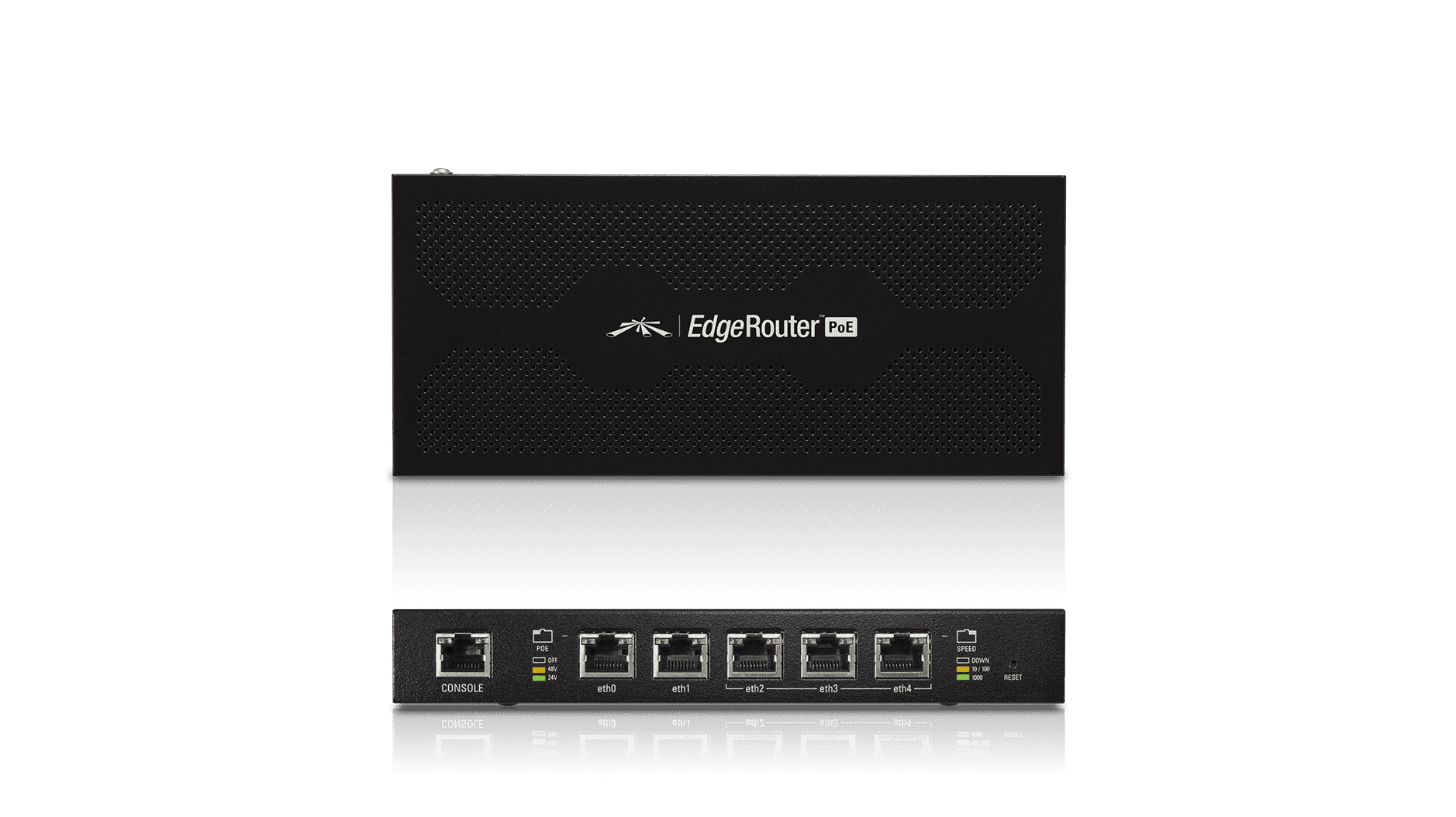

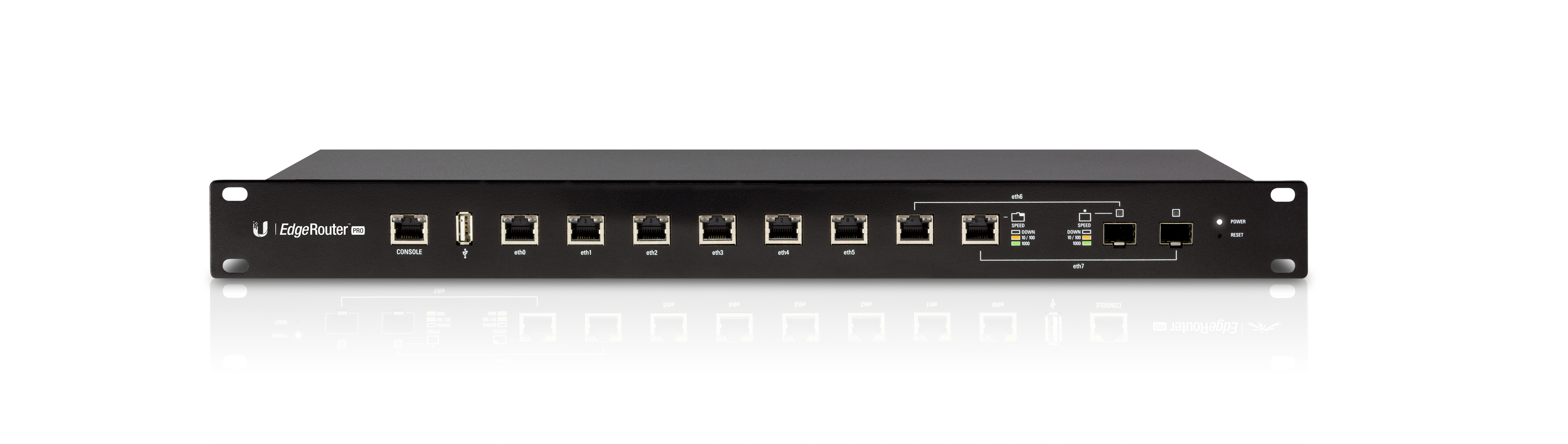

При необходимости маршрутизации трафика в сети прекрасным выбором будут профессиональные роутеры серии EdgeRouter отличающиеся стабильностью и мощным «железом». Достаточно сказать, что флагман серии EdgeRouter Pro имеет в своем распоряжении двуядерный процессор архитектуры MIPS64 с частотой 1000 мгц и 2 гигабайта оперативной памяти стандарта DDR3, что более чем достаточно на 8 гигабитных портов устройства (2 ethernet и 2 sfp). Если задачи более скромные то хорошим вариантом станет EdgeRouter X или EdgeRouter X SFP, которые имея на борту меньшее количество портов и более скромное «железо», прекрасно подойдут для управления трафиком в сравнительно небольших сетях.

Отдельно следует остановиться на операционной системе EdgeOS, под управлением которой работают маршрутизаторы EdgeRouter. Благодаря ей настройка оборудования максимально упрощена и отнимает минимум времени, при этом функционал предоставляется богатейший, поддерживаются IPsec, OpenVPN, L2TP, PPTP и VP и множество других спецификаций, подробно ознакомиться с которыми можно в мануалах к выбранной модели.

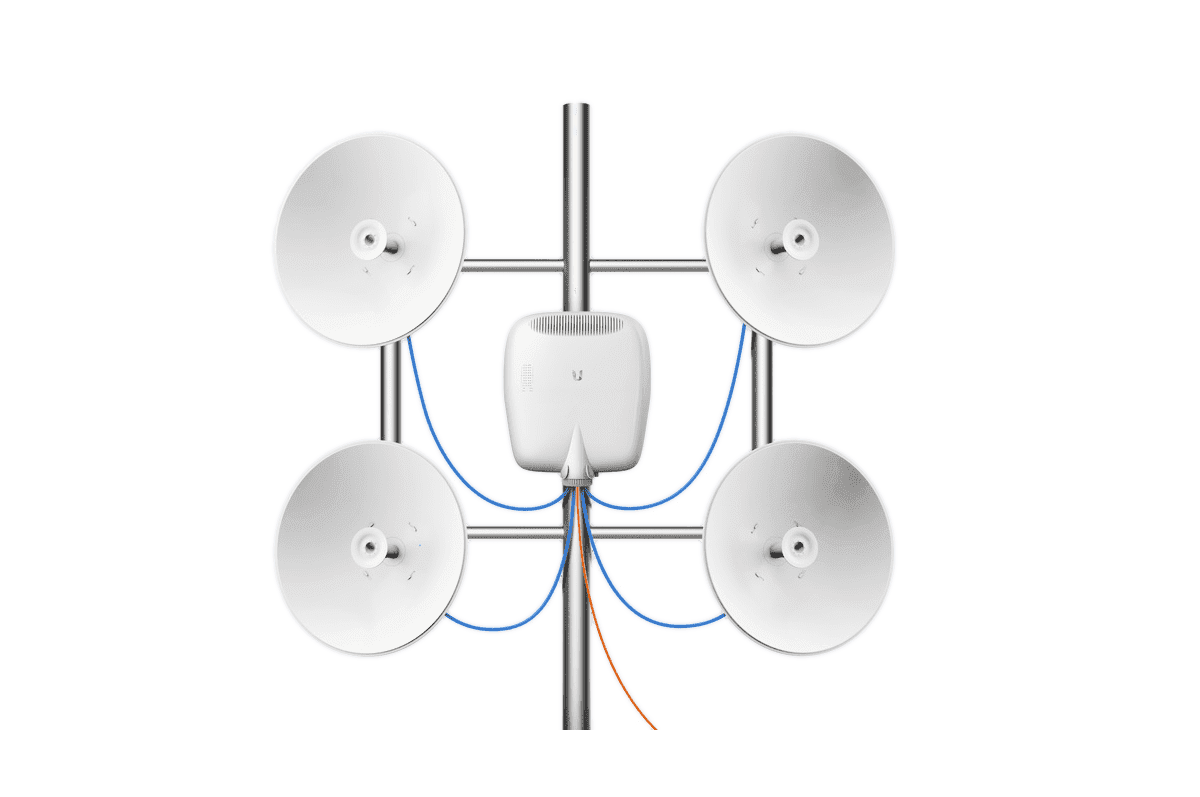

Совершенно особым оборудованием являются устройства EdgePoint. Эта линейка включает в себя три модели коммутаторов, которые, однако, отличаются одним важным качеством – они собраны в прочном, всепогодном корпусе и приспособлены для работы в самых суровых условиях вне помещений. Притом данные коммутаторы имеют отдельный вход для питания и оптический порт SFP. Казалось бы какой смысл в оборудовании такого типа?

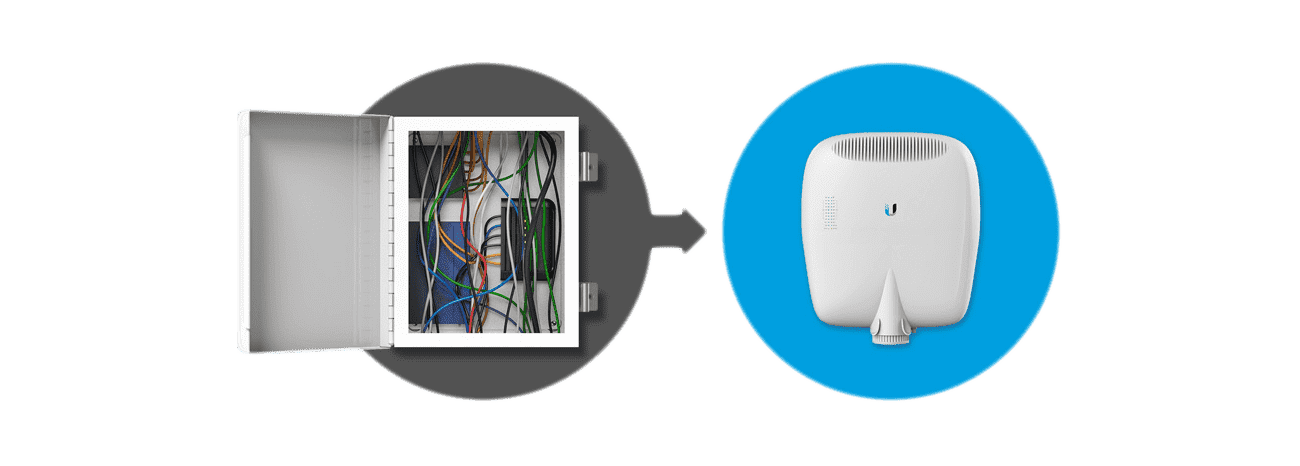

Однако, все становится ясно на простом примере. Всем известно, что радиовышки могут иметь высоту в 300 метров и более. При этом передача питания по схеме PoE возможна не более чем на 150 метров – на больших расстояниях даже при использовании высококачественной витой пары 6 категории потери напряжения слишком велики. Но оборудование находится намного выше. Здесь возникает необходимость раздельной передачи информации по оптоволокну и питания по силовому кабелю, с последующей коммутацией и раздачей точкам доступа базовой станции непосредственно на самой радиовышке. Ранее, для этого приходилось поднимать на большую высоту громоздкий герметичный шкаф оборудования, и устанавливать в нем свитч c возможностью раздачи PoE и оптический модем. Суммарный вес оборудования спокойно мог перевалить за 10 кг. Теперь же достаточно установить возле точек доступа единственный коммутатор EdgePoint который в зависимости от модели может весить от 600 грамм до 3.4 кг. Удобство подобного решения очевидно.

Таким образом, среди многообразия моделей коммутаторов и маршрутизаторов Ubiquiti Networks можно подобрать модели для самых разных задач. На основе оборудования компании можно создавать как небольшие сети, так и обеспечивать коммутацию трафика на крупных объектах, таких как дата-центры и крупные научные учреждения, а устройства EdgePoint будут идеальным решением при необходимости развертывания базовых станций на радиовышках.
