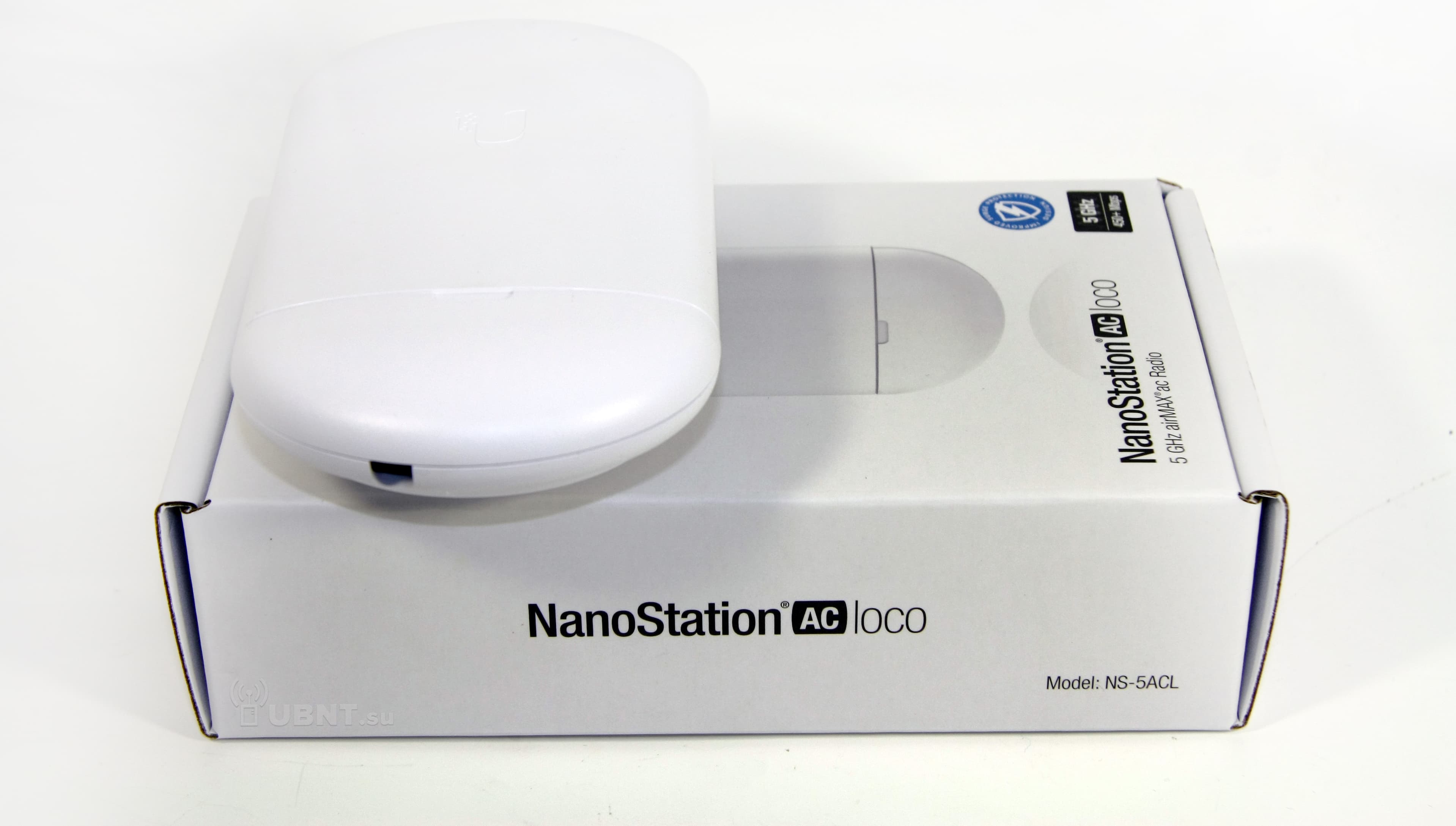

Точка доступа Ubiquiti  NanoStation 5AC Loco NS-5ACL

NanoStation 5 AC loco – компактная 5 Ггц точка доступа с поддержкой фирменного протокола AirMax AC, которая прекрасно подойдет для подключения к базовым станциям на небольших и средних дистанциях.


2.4 ГГц

10+ км

150+ Мбит/с
Точка доступа Ubiquiti  NanoStation 5ACL
Точка доступа Ubiquiti  NanoStation 5ACL
Точка доступа Ubiquiti  NanoStation 5ACL
Точка доступа Ubiquiti  NanoStation 5ACL
Точка доступа Ubiquiti  NanoStation 5ACL
Точка доступа Ubiquiti  NanoStation 5ACL
Точка доступа Ubiquiti  NanoStation 5ACL

Всепогодная точка доступа WiFi Ubiquiti NanoStation 5AC Loco

Рейтинг 4.5 - 56 голосов
Сравнить модели
2.4 3 5 6 2.4 5 0.9   Частота, ГГц
10 10 13 15 2 5 5   Дальность до, км
26 25 27 27 23 23 28   Мощность, dBm±2
n n a a n a a   Стандарт Wi-Fi
10,4~11,2 12,4~13,7 14,6~16,1 14,6~16,1 7,4~8,2 12,4~13,2 8   Антенна, dBi
Перейти к полному сравнению

NanoStation AC loco является одним из самых компактных устройств серии AirMax AC, и будет прекрасным вариантом для подключения к расположенным на небольшим и среднем удалении базовым станциям. Возможно использование точки доступа и для создания радиомостов, а так же в качестве небольшой по мощности базовой станции.

Скачать прошивку (v8.4.3)
airOS8 for WA (.bin)
Руководство NanoStation Сертификат для NanoStation

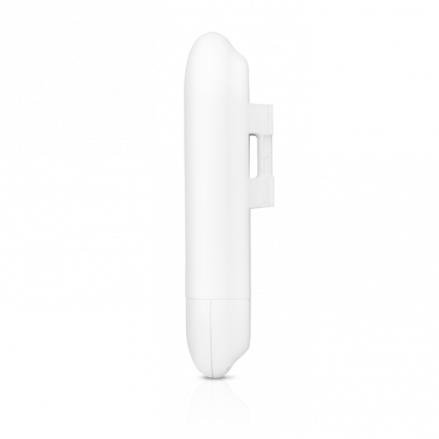

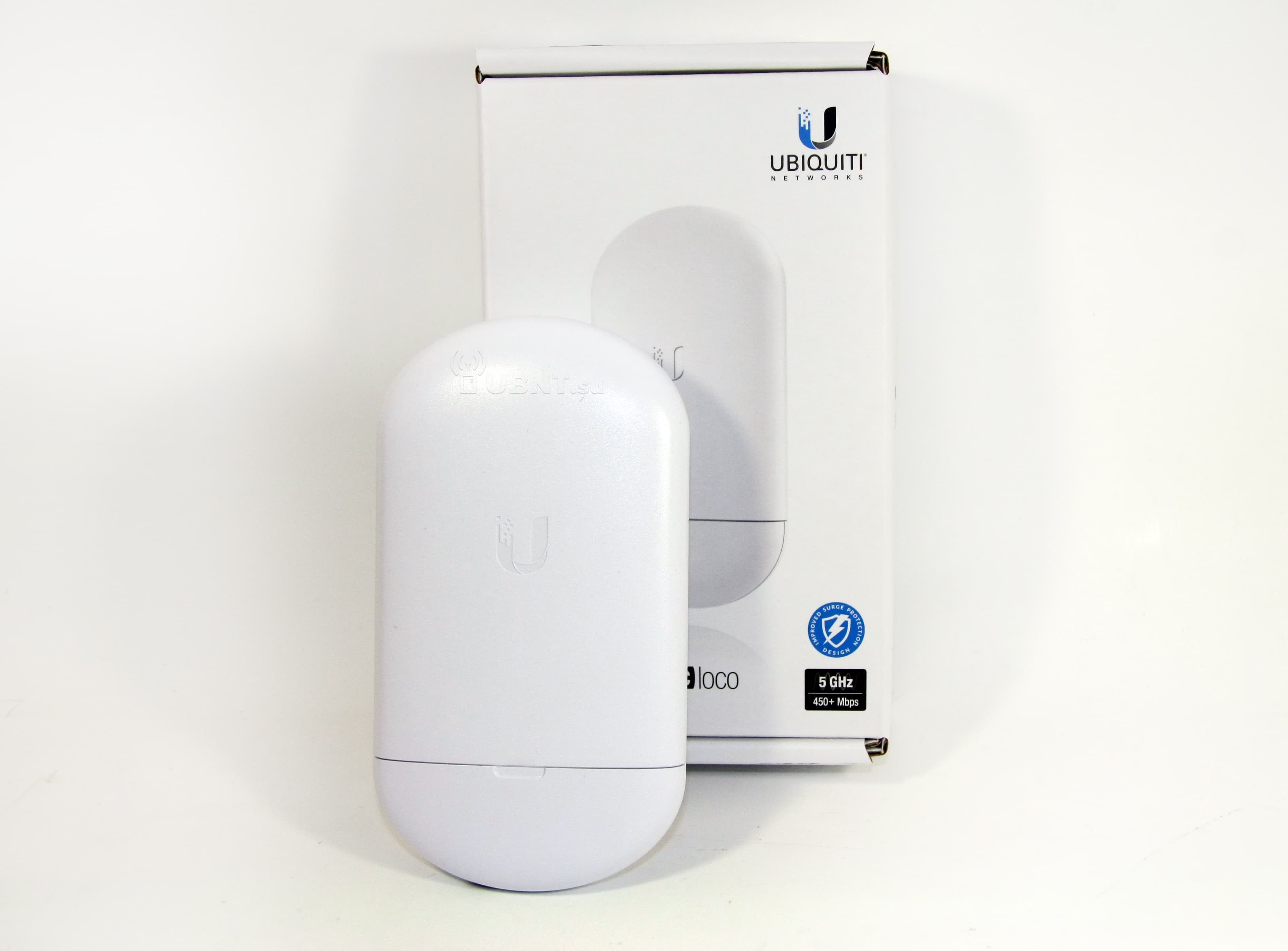

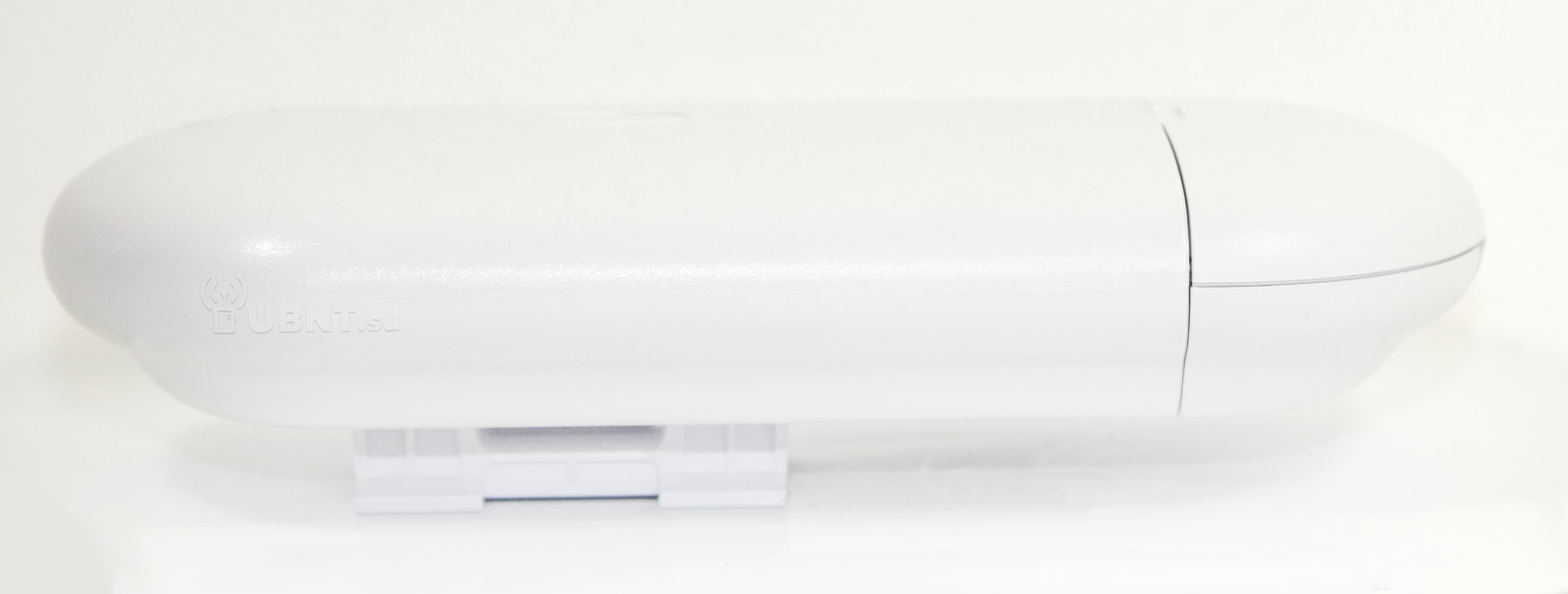

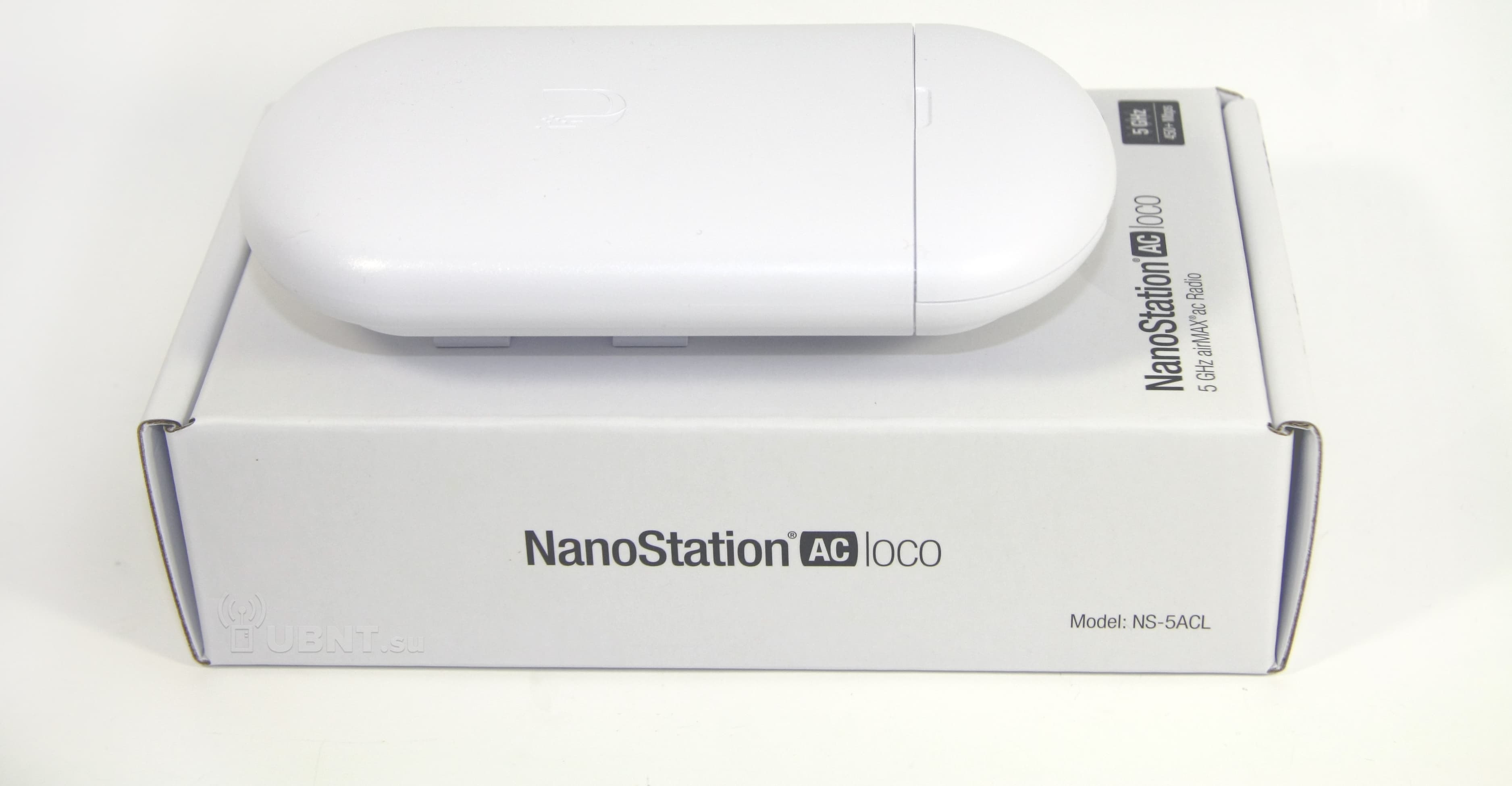

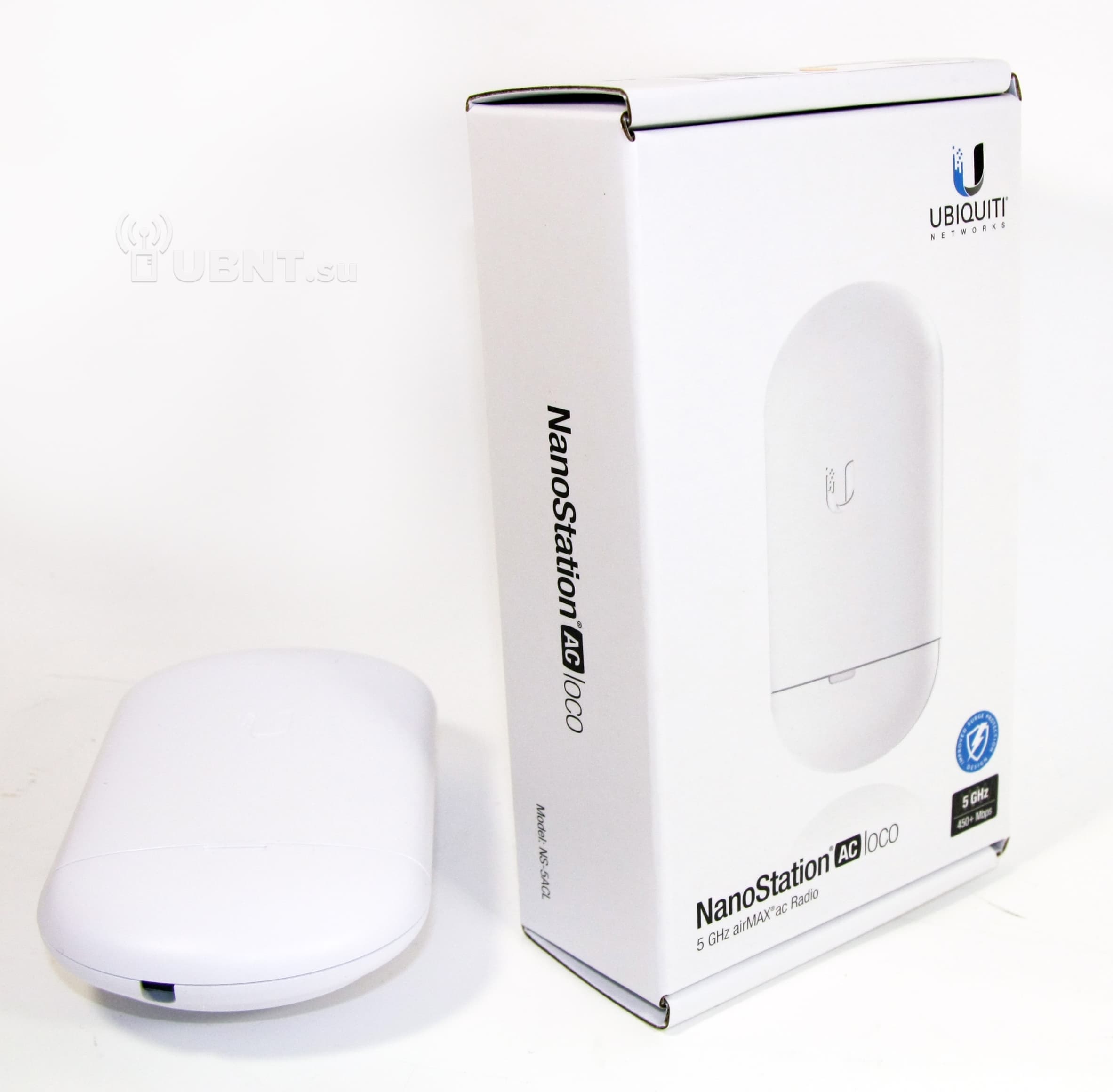

NanoStationM2 внешний вид

Точка доступа имеет довольно внушительную радиочасть, обеспечивающую мощность выходного сигнала до 25 dbm, и секторную антенну с коэффициентом усиления 13 dbi, что позволяет устанавливать соединения на расстояниях до 5-7 километров. Благодаря поддержке новейшего поллингового протокола AirMax AC, который был создан Ubiquiti и запатентован специально для применения в собственном радиооборудовании нового поколения пропускная способность точки доступа достигла 450 мбит/Сек (при ширине канала 80 мгц и модуляции 8x 256QAM 5/6). Эффективная схема TDMA с выделением персонального тайм-слота всем абонентам, использующаяся в AirMax AC полностью исключает возникновение коллизий – ошибок одновременной отправки данных. Питание устройства организованно традиционно, через гигабитный Ethernet порт по схеме PoE 24.

NanoStationM2 с камерой

Как и другое новейшее оборудование Ubiquiti, NanoStation AC loco работает под управлением фирменной операционной системы AirOs 8, с интуитивно понятный интерфейс которой позволяет быстро настроить все необходимые параметры – от мощности до типа шифрования без утомительных поисков нужного пункта в меню. К услугам администраторов так же предоставляется богатейший парк фирменных утилит, в частности сканер радиопомех Airview, при помощи которой выявляются оптимальные для подключения, наименее зашумленные каналы

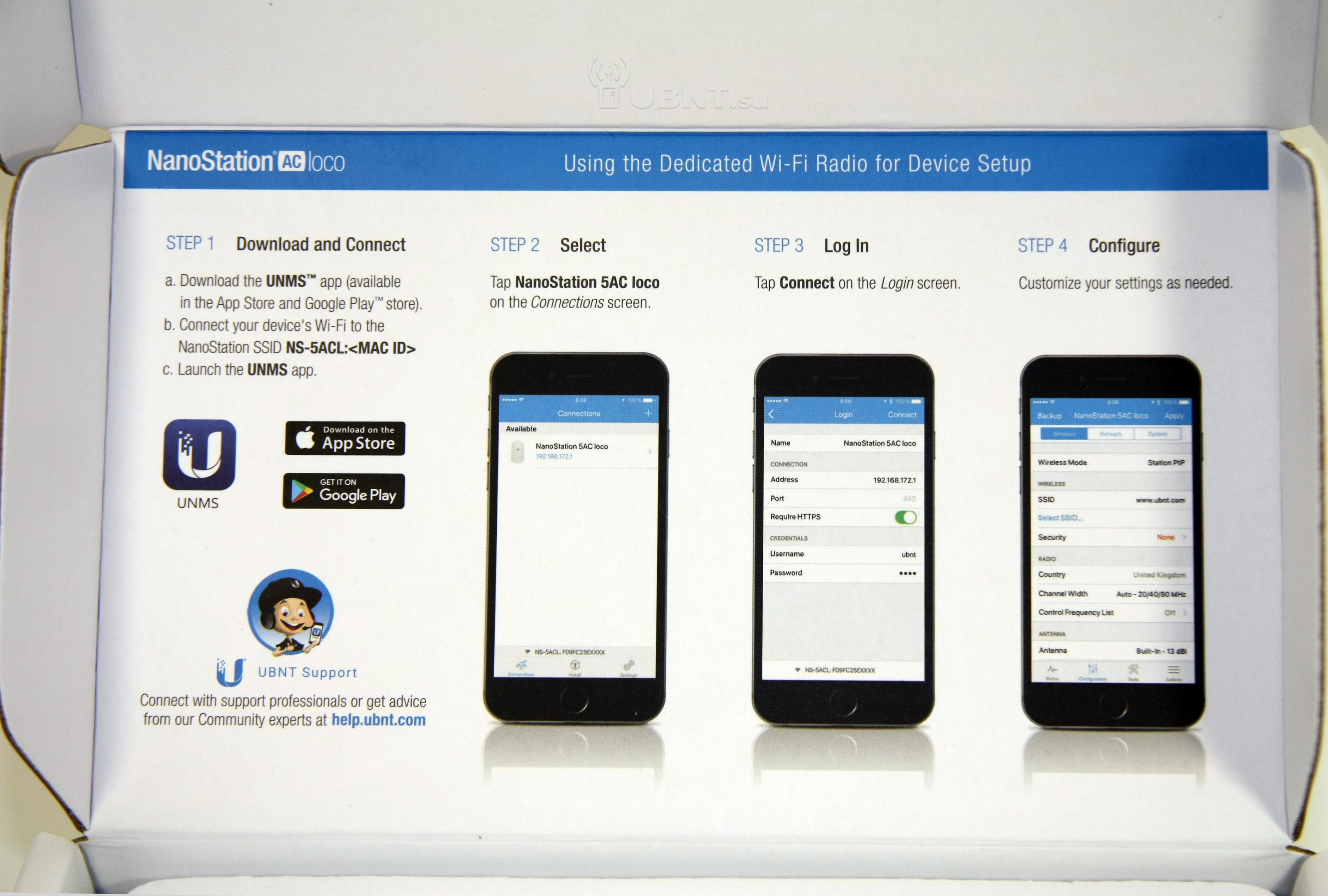

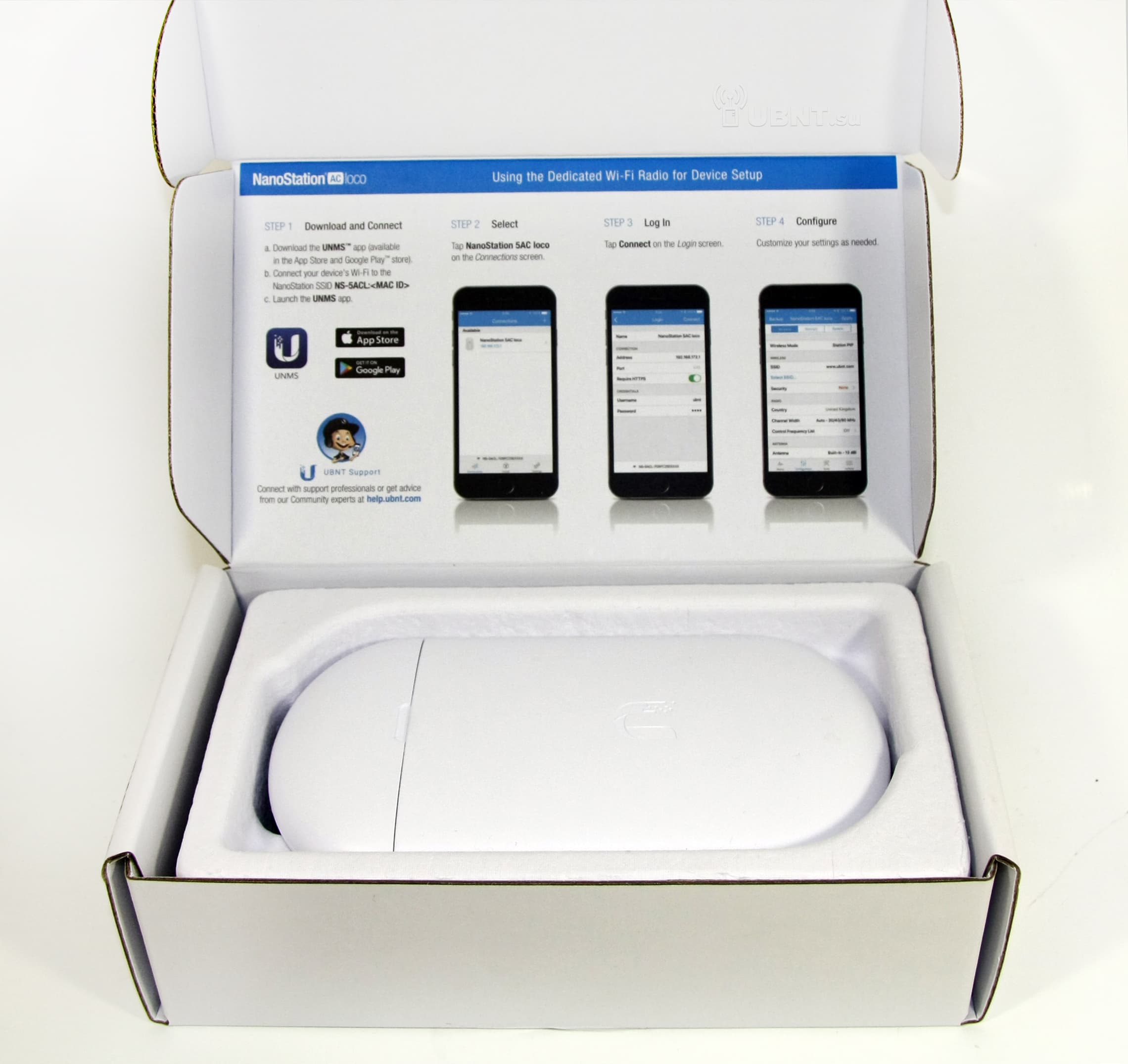

Еще одной важной особенностью нового устройства является наличие встроенного WiFi модуля дающего возможность подключиться к точке доступа с любого мобильного гаджета и провести ее быструю настройку при помощи фирменного приложения UMobile, которое доступно для скачивания в GoolePlay и AppStore.

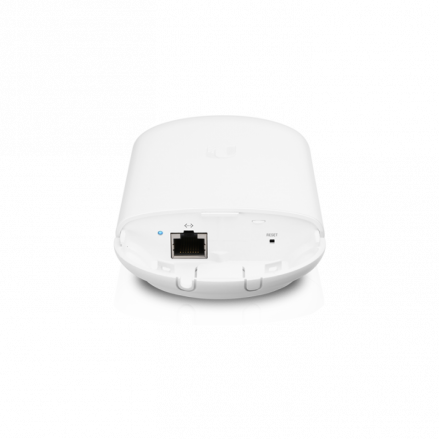

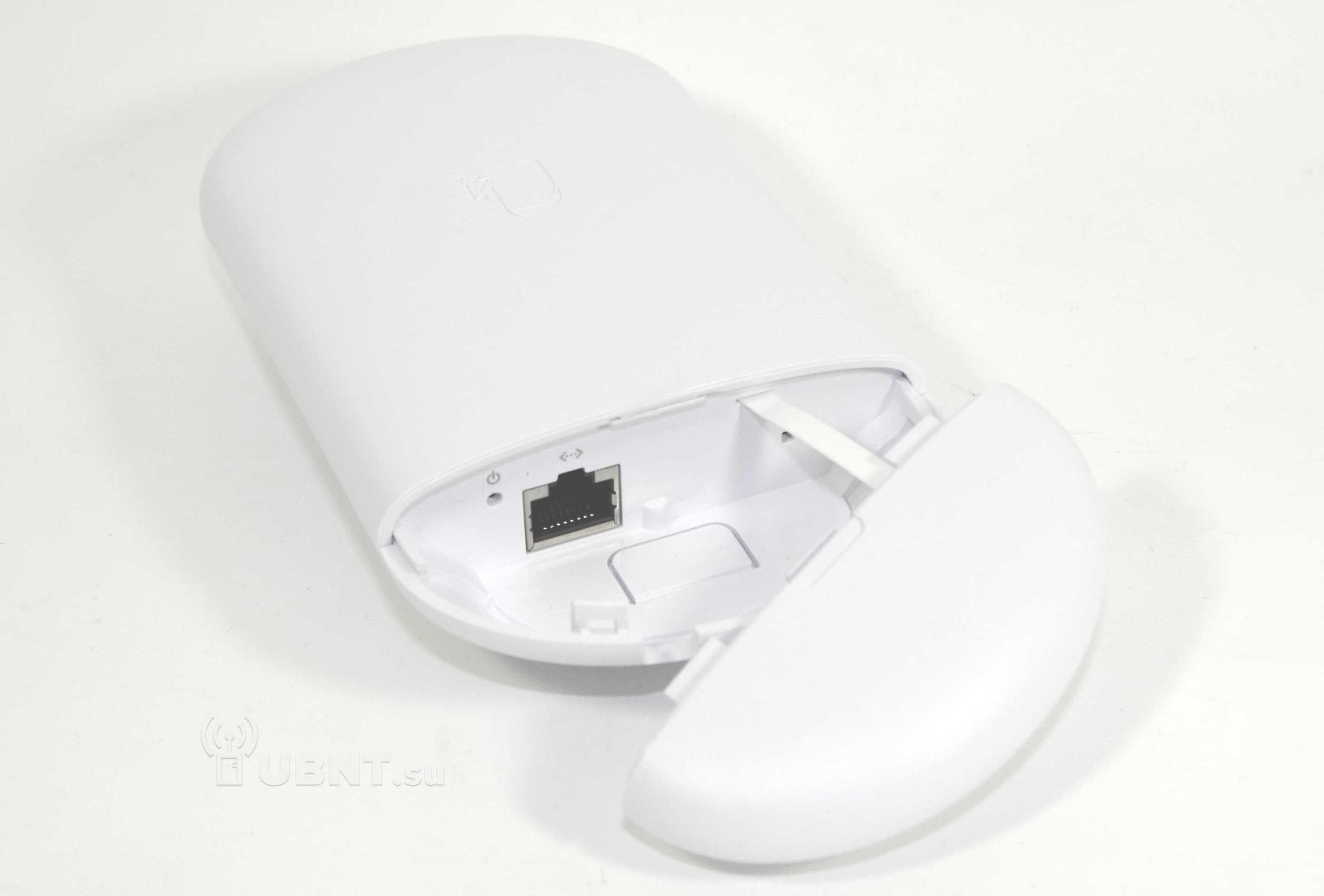

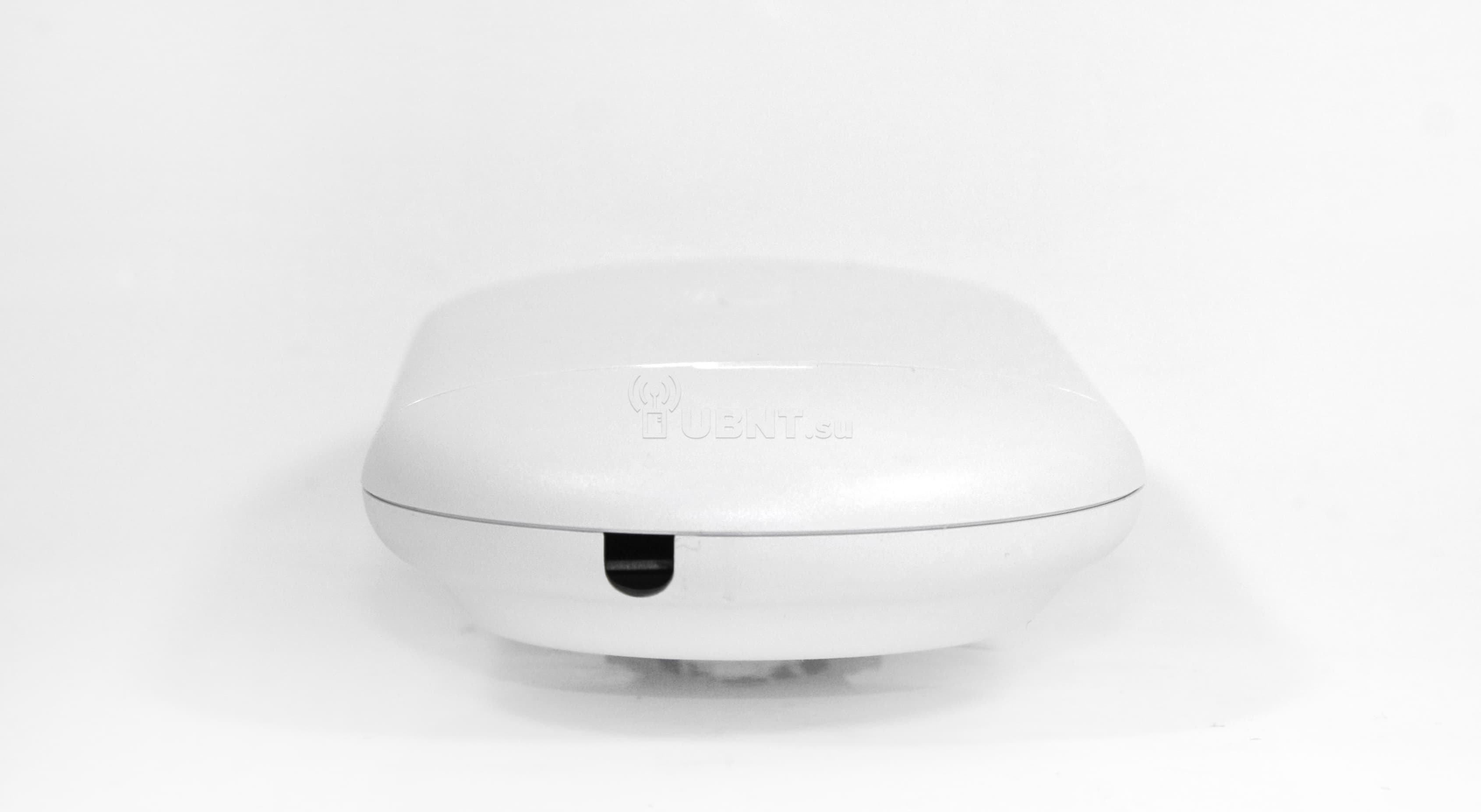

NanoStationM2 вид порта

NanoStation AC loco – всепогодное решение. Однако, благодаря своему дизайнерскому внешнему виду устройство может использоваться не только вне помещений, но и в комнатах, ничуть не портя интерьер помещения чужеродным техногенным внешним видом. Диапазон допустимых температур для эксплуатации NanoStation AC loco составляет от – 40 до + 70 градусов.


Технические характеристики Ubiquiti NanoStation 5ACL

ПроцессорAtheros MIPS 24KC, 400 МГц
Оперативная память32 MB SDRAM, 8MB Flash
Сетевой интерфейс2х10/100 BASE-TX (кат.5, RJ-45), Ethernet интерфейс
Сертификат соответствияFCC 15.247, IC, CE
Ширина канала5/10/20/40 МГц
Рабочий диапазон2412-2462 МГц (802.11b/g/n)
Мощность передатчика26dBm, + /-2 дБ
RX Чувствительность97dBm + /-2 дБ
WiFiАнтенна10,4~11,2 dBi двойная поляризация
Зона покрытияДо 10 км (при минимальной ширине канала)
TCP / IP Пропускнаядо 450 Мбит / с +
Максимальная потребляемая мощность8 Вт
Блок питания24 В, 0.5 А (12 Вт). Поставляется с инжектором
Способ питанияPoE. Напряжение подается через Ethernet (пара 4 и 5 - положительная, 7 и 8 - отрицательная)
Испытания на вибрацииETSI300-019-1.4
Влажностьот 5 до 95% (с конденсацией)
Рабочая температураот -30 до +80 С
Размеры29,4 см х 8 см х 3 см
Вес0,4 кг

Диаграммы направленности

Настройка Ubiquiti NanoStation 5ACL в режиме моста

Настройка NanoStation в режиме моста

    В данной статье приводится пример настройки NanoStation 5ACL в режиме моста (точка-точка) с описанием основных параметров. Более подробное описание и настройка других режимов в разделе Техинфо.

    Последняя версия прошивки тут

    Настройка NanoStation 5ACL wifi точка доступа

    Кратко скажем несколько слов про AirMax и AirView.

    AirMax — это набор технологий, позволяющих улучшить возможности приоретизации трафика, а также оптимизировать работу устройств с схеме «точка—многоточка».

    AirView — спектроанализатор на основе NanoStation 5ACL, позволяющий сканировать радиоэфир с целью выбора оптимальной рабочей частоты.

    Настройка NanoStation 5ACL wifi точка доступа

Настройка NanoStation 5ACL. Настраиваем первое устройство в режим Access Point (Точка доступа).

  1. Подключаем NanoStation 5ACL к устройству PoE (порт POE), порт LAN подключаем к локальной сети либо непосредственно к компьютеру (устройству необходимо несколько минут для загрузки операционной системы).
  2. В адресной строке браузера набираем http://192.168.1.20 (IP-адрес указан на упаковке изделия).
  3. В появившемся окне авторизации вводим логин и пароль по умолчанию: ubnt (логин), ubnt (пароль). Если Вы уже настраивали устройство или его настраивали в сервисе, возможно, Вам понадобится ввести тот логин и пароль, которые были присвоены ранее. Если Вы их не помните, необходимо перезагрузить устройства при помощи кнопки Reset (под крышкой устройства).
  4. Внимание! При перезагрузке устройства все настройки «сбрасываются» к заводским (по умолчанию). В случае корректной авторизации, Вы попадаете на главную страницу Main управляющего этим устройством программного обеспечения.

    Настройка NanoStation 5ACL wifi точка доступа
  5. Переходим в закладку Wireless.
  6. В пункте Wireless Mode выбираем режим Access Point.
  7. Настройка NanoStation 5ACL wifi точка доступа
  8. Присваиваем точке доступа SSID (идентификатор сети) для того, чтобы в дальнейшем при подключении абонентских станций мы выбрали именно нашу точку доступа.
  9. В поле Country Code можно оставить по умолчанию United States или поставить Compliance Test, это даст Вам возможность использовать максимальную мощность передатчика и расширенный диапазон частот. Данный параметр отвечает за нормы и стандарты, принятые в различных странах дляWiFi-оборудования.
  10. Параметр Channel Width определяет ширину спекра, от этого значения зависит пропускная способность: 40 МГц до 300 Мбит/с, 20 МГц до 130 Мбит/с, 10 МГц до 65 Мбит/с, 5 МГц до 32,5 Мбит/с.
  11. Параметр Channel shifting по умолчанию имеет значение Disabled, он позволяет перенести центральную частоту рабочего канала на несколько МГц вверх или вниз для уменьшения помех от других источников WiFi.
  12. Значение Frequency определяет рабочий канал (частоту), на котором будет работать точка доступа.
  13. Параметр Extension Channel включен по умолчанию только при использовании режимов Access Point или Access Point WDS с шириной канала 40 МГц. Это позволяет системе использовать для передачи данных два канала в 20 МГц одновременно с целью увеличения пропускной способности.
  14. Значение Frequency List позволяет выбрать определенные частотные каналы, доступные для сканирования при поиске точек доступа (применяется для режимов Station и Station WDS).
  15. В поле Output Power выставляем выходную мощность передатчика.
  16. В поле Max TX Rate можно задать фиксированную скорость передачи данных или выбрать Automatic. Это позволит выбирать оптимальную скорость, исходя из условий качества связи.
  17. При необходимости защиты Вашей сети от несанкционированного доступа в разделе Wireless Security можно выбрать необходимый режим шифрования. Если Вы не знакомы с представленными режимами шифрования, советуем Вам настроить точки с использованием WPA2-AES.
  18. Нажимаем кнопку Change, а затем в верхней части активной закладки кнопку Apply для сохранения изменений.

Настраиваем второе устройство NanoStation 5ACL в режим «Station».

  1. Подключаем NanoStation 5ACL к компьютеру, как было указано выше в пунктах 1—3.
  2. Так как IP-адрес этого устройства идентичен первому, необходимо поменять его, например, на 192.168.1.21. Для этого переходим в раздел Network и меняем IP-адрес.
  3. Не забудьте после этого сохранить настройки.
  4. Настройка NanoStation 5ACL wifi точка доступа
  5. После перезагрузки устройства Вы сможете попасть в меню для последующей настройки уже по новому IP-адресу.
  6. Переходим в закладку Wireless.
  7. В пункте Wireless Mode выбираем режим Station, после этого в окне должны появиться дополнительные элементы.
  8. Настройка NanoStation 5ACL wifi точка доступа
  9. Нажимаем кнопку Select, в появившемся окне будут отображаться все точки доступа, которые смогла найти наша абонентская точка NanoStation 5ACL.
  10. Настройка NanoStation 5ACL wifi точка доступа
  11. Напротив нужной точки доступа ставим точку и нажимаем Lock to AP для копирования mac-адреса в поле Lock to AP MAC, нажимаем Select.
  12. После этого необходимо вставить ранее скопированный mac в поле Lock to AP MAC и нажать кнопку Change, а затем Apply для сохранения изменений.
  13. Внимание! Если у точки доступа включено шифрование, абонентская точка сама определит какое именно и предложит ввести ключ.

    Все последующие устройства подключаются к Access Point точно таким же образом.
