Точка доступа Ubiquiti NanoStation 5AC NS-5AC

NanoStation AC – новое поколение точек доступа серии, с поддержкой фирменного поллингового протокола AirMax AC. Как и оборудование предыдущих ревизий, NanoStation AC является по-настоящему универсальным устройством, которое может быть использовано в самых разных ситуациях.


5 ГГц

15+ км

450+ Мбит/с

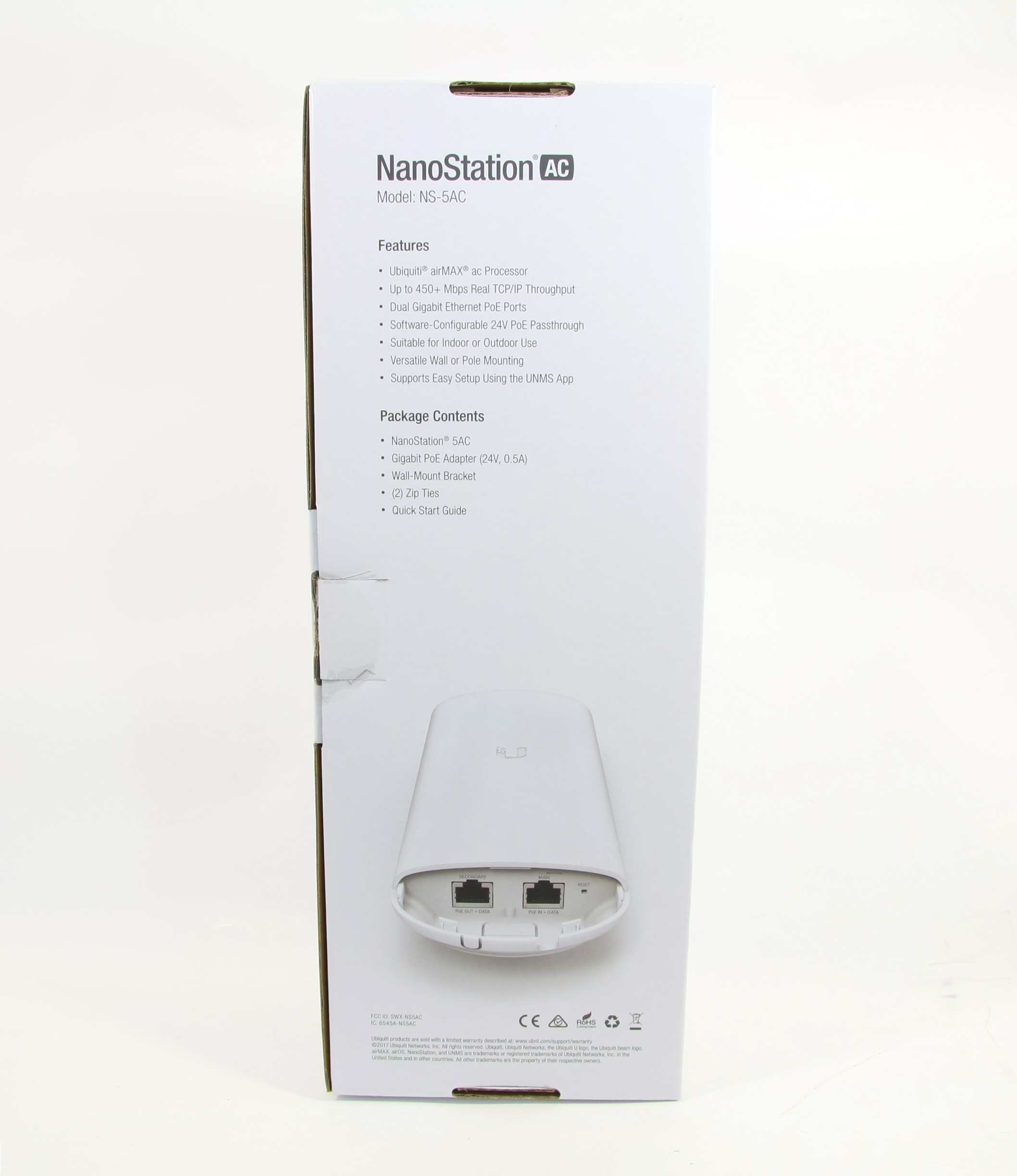

Точка доступа Ubiquiti NanoStation 5AC
Точка доступа Ubiquiti NanoStation 5AC
Точка доступа Ubiquiti NanoStation 5AC
Точка доступа Ubiquiti NanoStation 5AC
Точка доступа Ubiquiti NanoStation 5AC

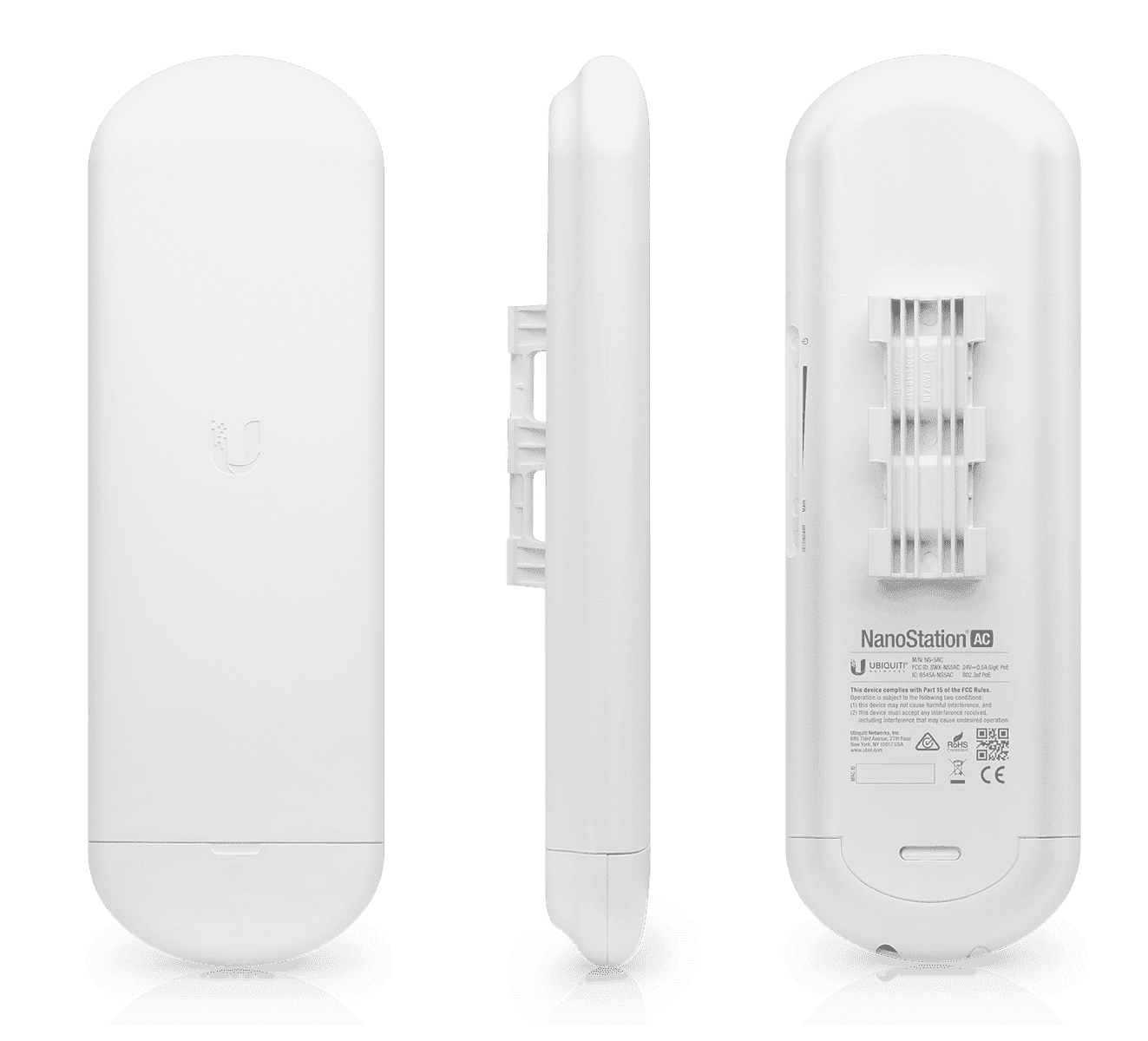

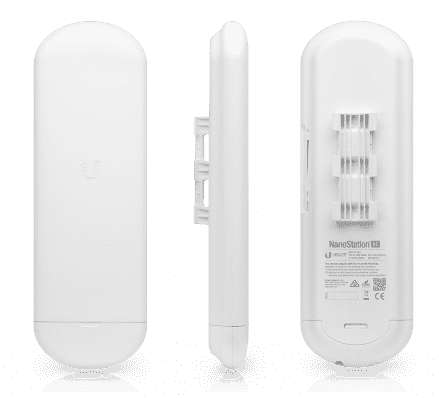

Всепогодная точка доступа WiFi Ubiquiti NanoStation 5AC

Рейтинг 5.0 - 174 голосов
Сравнить модели
2.4 3 5 6 2.4 5 0.9   Частота, ГГц
10 10 13 15 2 5 5   Дальность до, км
26 25 27 27 23 23 28   Мощность, dBm±2
n n a a n a a   Стандарт Wi-Fi
10,4~11,2 12,4~13,7 14,6~16,1 14,6~16,1 7,4~8,2 12,4~13,2 8   Антенна, dBi
Перейти к полному сравнению

NanoStation AC – долгожданное обновление одноименной серии популярнейших точек доступа. Подобно своим предшественникам, NanoStation AC работает в частотном диапазоне 5 Ггц и оснащена обновленной высокоэффективной секторной антенной с шириной диаграммы направленности в горизонтальной плоскости 60 градусов. При этом обеспечивается коэффициент усиления 16 dbi, а мощность радиомодуля достигает 25 dbm. Подобные характеристики дают возможность устанавливать соединение на расстояниях до 7-10 км, в зависимости от состояния эфира и конкретных условий размещения устройства.

Скачать прошивку (v8.4.3)
airOS8 for WA (.bin)
Быстрая настройка NanoStation 5 AC (.pdf) Спецификация NanoStation AC Сертификат для NanoStation
NanoStationM2 внешний вид

Благодаря поддержке новейшего поллингового протокола AirMax AC, созданного и запатентованного разработчиками Ubiquiti для применения в собственном оборудовании, обновленная NanoStation AC обеспечивает реальную пропускную способность до 450 мбит/Сек (при использовании ширины канала 80 мгц и модуляции 8x 256QAM 5/6). Эффективная схема TDMA с выделением персонального тайм-слота абонентам, использующаяся в AirMax AC полностью исключает возникновение так называемых «коллизий»– ошибок одновременной отправки данных.

NanoStationM2 внешний вид

Точка доступа работает под управлением AirOs 8, предоставляя администраторам богатейшие возможности настройки режимов работы и множество дополнительных утилит, таких, как фирменный анализатор спектра Airview сканирующий диапазон и выявляющий помехи в эфире. С его помощью можно выбрать наименее загруженный, не зашумленный канал для установки стабильного соединения. Также, из важных новшеств, следует отметить наличие встроенного WiFi модуля, позволяющего подключиться к точке доступа с любого мобильного гаджета и провести ее быструю настройку при помощи фирменного приложения UMobile, которое доступно для скачивания в GoolePlay и AppStore.

NanoStationM2 с камерой

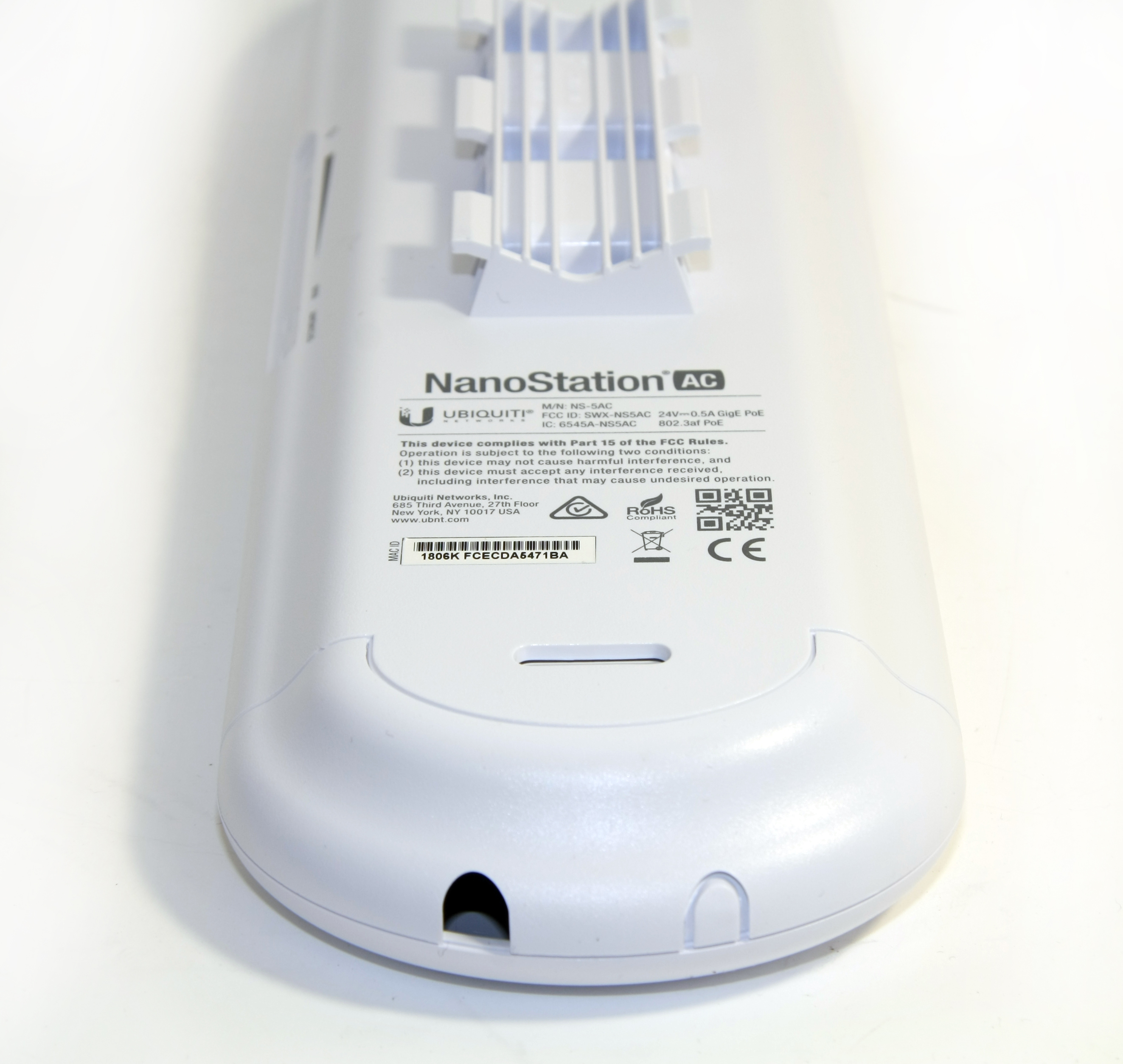

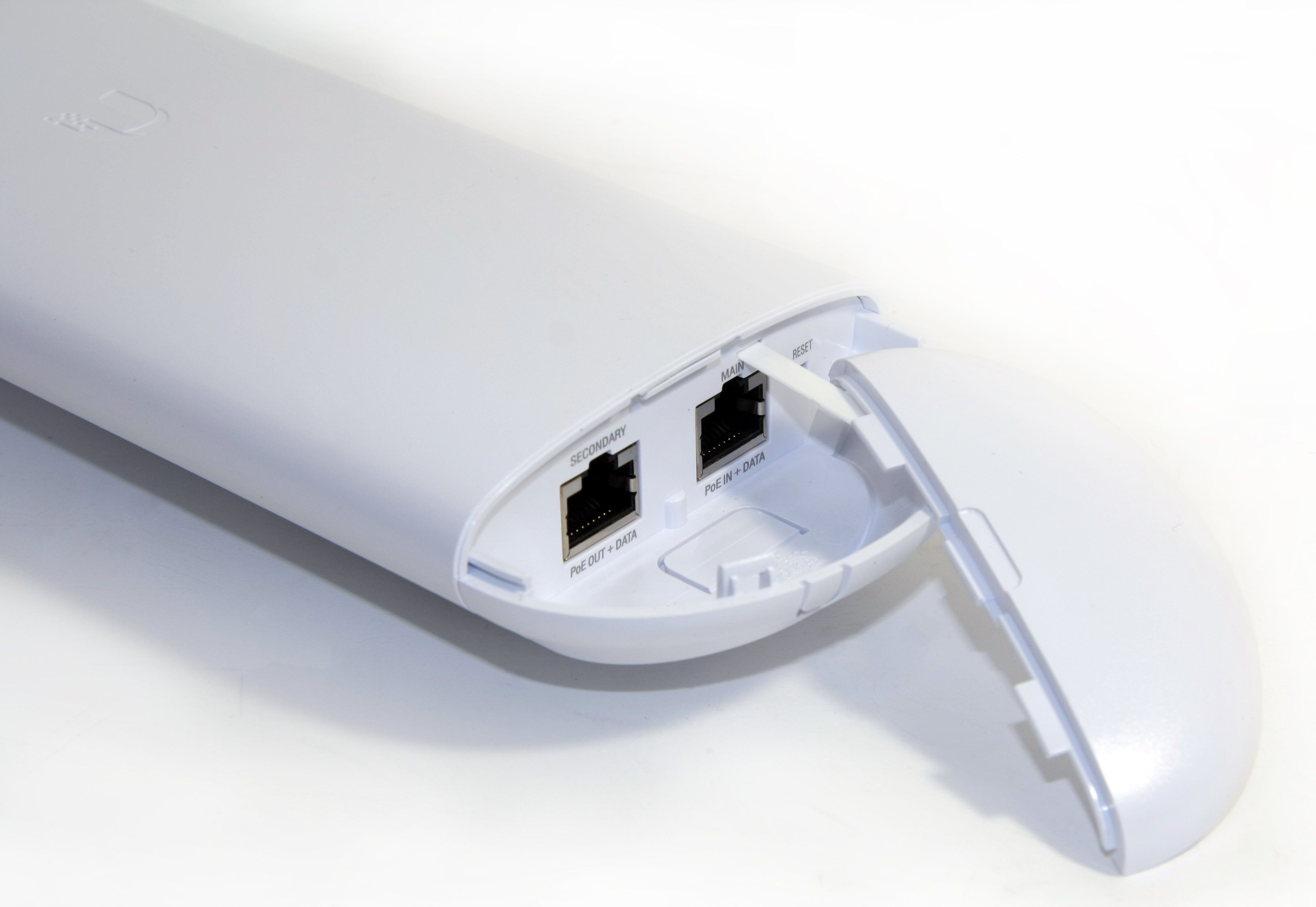

NanoStation AC получила два гигабитных Ethernet порта, один из которых может использоваться для сквозного подключения любого другого оборудования Ubiquiti, например, камеры UniFi Video. Питание организованно по схеме PoE 24. Корпус точки доступа традиционно для серии всепогодный, герметичный, и обеспечивает надежную защиту электроники от попадания влаги, перепадов температур и механических повреждений, позволяя эксплуатировать устройство при температурах от – 40 до + 70 градусов.

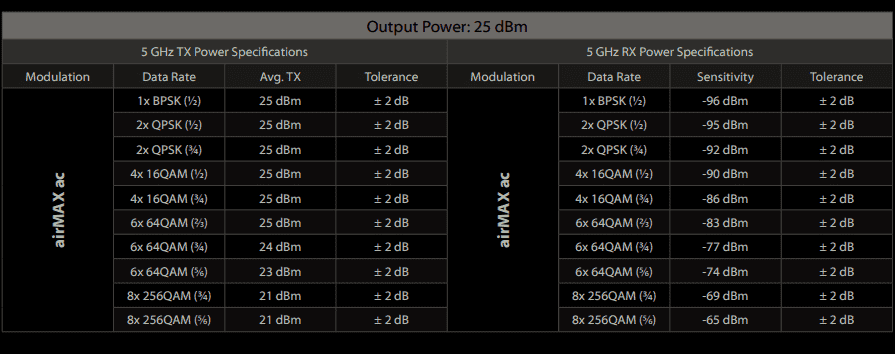

Технические характеристики Ubiquiti NanoStation 5AC

ПроцессорAtheros MIPS 74Kc, 560 MHz
Оперативная память64 MB DDR2
Сетевой интерфейс (2) 10/100/1000 Mbps Ethernet интерфейс
Сертификат соответствияCE, FCC, IC
Ширина канала10/20/30/40/50/60/80 МГц
Рабочий диапазон5150 - 5875 МГц
TCP / IP Пропускная 450+ Мбит / с
Максимальная потребляемая мощность8.5 Вт
Блок питания24 В, 0.5 А (12 Вт). Gigabit PoE (вложено)
Способ питания802.3af Alternative A (Pairs 1, 2+; 3, 6 Return)
24V Passive PoE (Pairs 4, 5+; 7, 8 Return)
Испытания на вибрацииETSI300-019-1.4
Влажностьот 5 до 95% (с конденсацией)
Рабочая температураот -40 до 70° С
Размеры257 x 84 x 30 mm (10.12 x 3.31 x 1.18")
257 x 84 x 41 mm (10.12 x 3.31 x 1.61")
Вес233 г

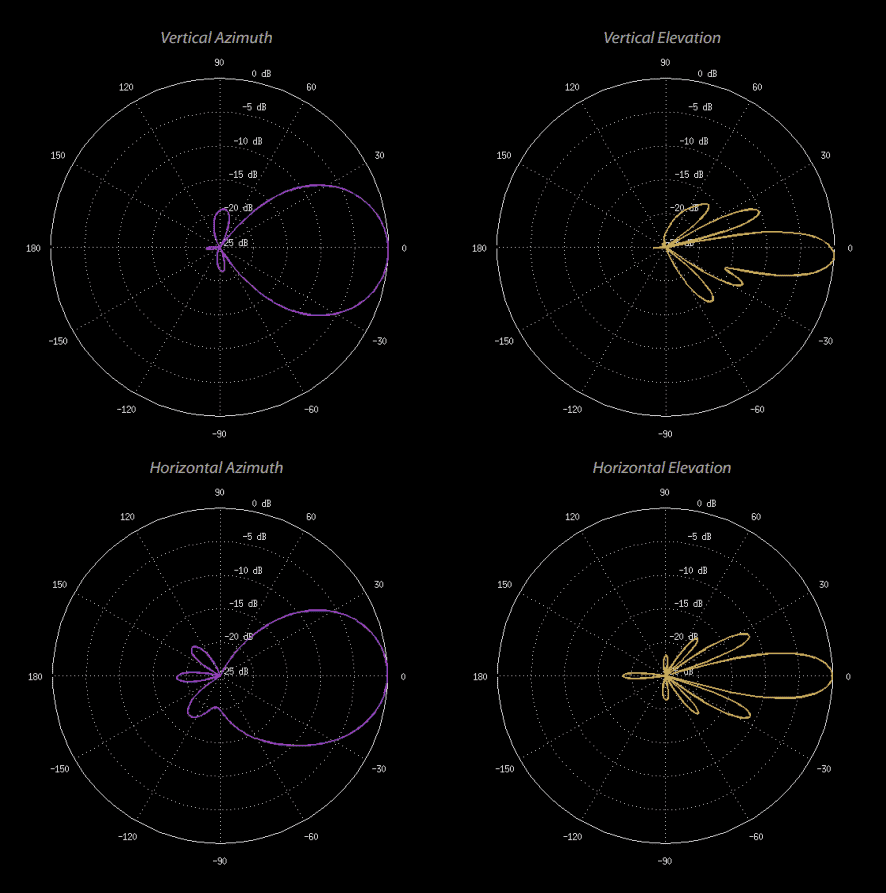

Диаграммы направленности Диаграммы направленности

Настройка Ubiquiti NanoStation 5AC в режиме моста

Настройка NanoStation в режиме моста

    В данной статье приводится пример настройки NanoStation 5AC в режиме моста (точка-точка) с описанием основных параметров. Более подробное описание и настройка других режимов в разделе Техинфо.

    Последняя версия прошивки тут

    Настройка NanoStation 5AC wifi точка доступа

    Кратко скажем несколько слов про AirMax и AirView.

    AirMax — это набор технологий, позволяющих улучшить возможности приоретизации трафика, а также оптимизировать работу устройств с схеме «точка—многоточка».

    AirView — спектроанализатор на основе NanoStation 5AC, позволяющий сканировать радиоэфир с целью выбора оптимальной рабочей частоты.

    Настройка NanoStation 5AC wifi точка доступа

Настройка NanoStation 5AC. Настраиваем первое устройство в режим Access Point (Точка доступа).

  1. Подключаем NanoStation 5AC к устройству PoE (порт POE), порт LAN подключаем к локальной сети либо непосредственно к компьютеру (устройству необходимо несколько минут для загрузки операционной системы).
  2. В адресной строке браузера набираем http://192.168.1.20 (IP-адрес указан на упаковке изделия).
  3. В появившемся окне авторизации вводим логин и пароль по умолчанию: ubnt (логин), ubnt (пароль). Если Вы уже настраивали устройство или его настраивали в сервисе, возможно, Вам понадобится ввести тот логин и пароль, которые были присвоены ранее. Если Вы их не помните, необходимо перезагрузить устройства при помощи кнопки Reset (под крышкой устройства).
  4. Внимание! При перезагрузке устройства все настройки «сбрасываются» к заводским (по умолчанию). В случае корректной авторизации, Вы попадаете на главную страницу Main управляющего этим устройством программного обеспечения.

    Настройка NanoStation 5AC wifi точка доступа
  5. Переходим в закладку Wireless.
  6. В пункте Wireless Mode выбираем режим Access Point.
  7. Настройка NanoStation 5AC wifi точка доступа
  8. Присваиваем точке доступа SSID (идентификатор сети) для того, чтобы в дальнейшем при подключении абонентских станций мы выбрали именно нашу точку доступа.
  9. В поле Country Code можно оставить по умолчанию United States или поставить Compliance Test, это даст Вам возможность использовать максимальную мощность передатчика и расширенный диапазон частот. Данный параметр отвечает за нормы и стандарты, принятые в различных странах дляWiFi-оборудования.
  10. Параметр Channel Width определяет ширину спекра, от этого значения зависит пропускная способность: 40 МГц до 300 Мбит/с, 20 МГц до 130 Мбит/с, 10 МГц до 65 Мбит/с, 5 МГц до 32,5 Мбит/с.
  11. Параметр Channel shifting по умолчанию имеет значение Disabled, он позволяет перенести центральную частоту рабочего канала на несколько МГц вверх или вниз для уменьшения помех от других источников WiFi.
  12. Значение Frequency определяет рабочий канал (частоту), на котором будет работать точка доступа.
  13. Параметр Extension Channel включен по умолчанию только при использовании режимов Access Point или Access Point WDS с шириной канала 40 МГц. Это позволяет системе использовать для передачи данных два канала в 20 МГц одновременно с целью увеличения пропускной способности.
  14. Значение Frequency List позволяет выбрать определенные частотные каналы, доступные для сканирования при поиске точек доступа (применяется для режимов Station и Station WDS).
  15. В поле Output Power выставляем выходную мощность передатчика.
  16. В поле Max TX Rate можно задать фиксированную скорость передачи данных или выбрать Automatic. Это позволит выбирать оптимальную скорость, исходя из условий качества связи.
  17. При необходимости защиты Вашей сети от несанкционированного доступа в разделе Wireless Security можно выбрать необходимый режим шифрования. Если Вы не знакомы с представленными режимами шифрования, советуем Вам настроить точки с использованием WPA2-AES.
  18. Нажимаем кнопку Change, а затем в верхней части активной закладки кнопку Apply для сохранения изменений.

Настраиваем второе устройство NanoStation 5AC в режим «Station».

  1. Подключаем NanoStation 5AC к компьютеру, как было указано выше в пунктах 1—3.
  2. Так как IP-адрес этого устройства идентичен первому, необходимо поменять его, например, на 192.168.1.21. Для этого переходим в раздел Network и меняем IP-адрес.
  3. Не забудьте после этого сохранить настройки.
  4. Настройка NanoStation 5AC wifi точка доступа
  5. После перезагрузки устройства Вы сможете попасть в меню для последующей настройки уже по новому IP-адресу.
  6. Переходим в закладку Wireless.
  7. В пункте Wireless Mode выбираем режим Station, после этого в окне должны появиться дополнительные элементы.
  8. Настройка NanoStation 5AC wifi точка доступа
  9. Нажимаем кнопку Select, в появившемся окне будут отображаться все точки доступа, которые смогла найти наша абонентская точка NanoStation 5AC.
  10. Настройка NanoStation 5AC wifi точка доступа
  11. Напротив нужной точки доступа ставим точку и нажимаем Lock to AP для копирования mac-адреса в поле Lock to AP MAC, нажимаем Select.
  12. После этого необходимо вставить ранее скопированный mac в поле Lock to AP MAC и нажать кнопку Change, а затем Apply для сохранения изменений.
  13. Внимание! Если у точки доступа включено шифрование, абонентская точка сама определит какое именно и предложит ввести ключ.

    Все последующие устройства подключаются к Access Point точно таким же образом.
