Радиомост Ubiquiti NanoBeam M5-16 NBE-m5-16

NanoBeam M5-16 — это универсальное устройство компактных размеров, предназначенное для использования в качестве WiFi моста или внешней точки доступа. M5-16 представляет собой дальнобойный CPE-клиент к базовой станции с максимальной скоростью 150 Мбит/с. Модель работает на частоте 5 ГГц и оснащена WiFi антенной 16 dBi. Дальность действия достигает 5 км, а высокая стойкость к различным погодным условиям и коррозии делают NanoBeam M5-16 незаменимым в своем классе.


5 ГГц

10+ км

150+ Мбит/с

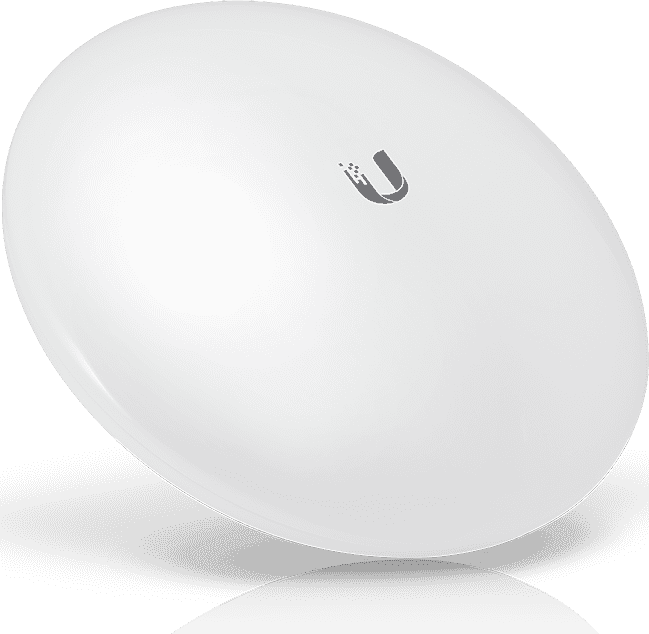

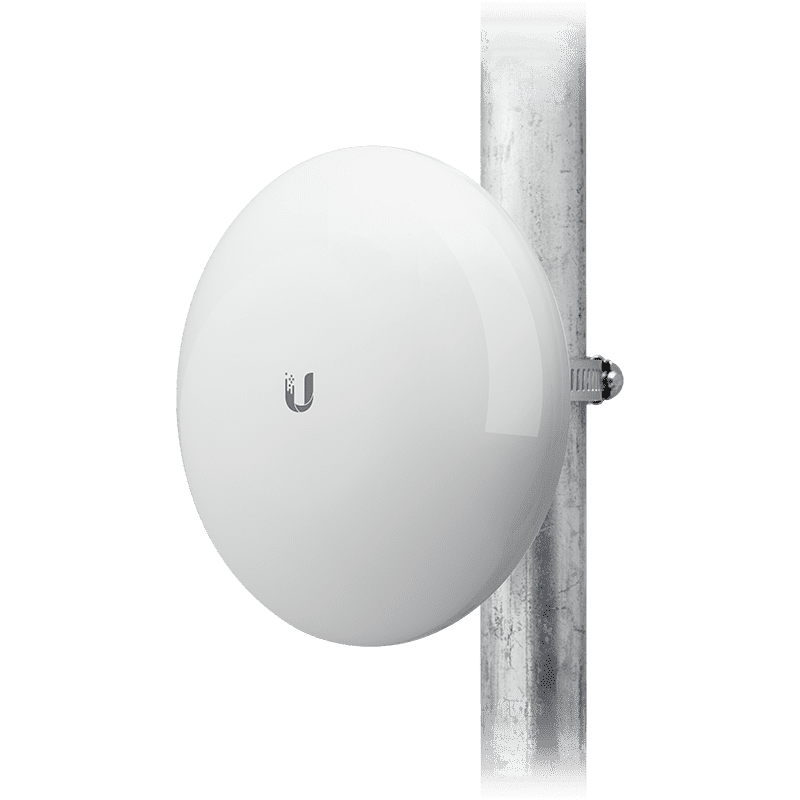

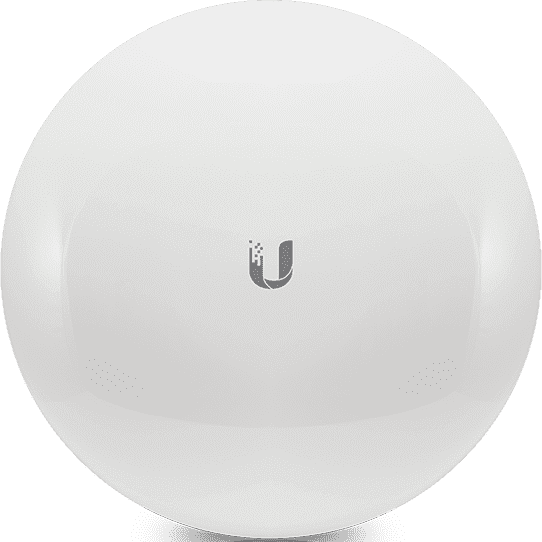

Точка доступа Ubiquiti NanoBeam M5-16
Точка доступа Ubiquiti NanoBeam M5-16
Точка доступа Ubiquiti NanoBeam M5-16
Точка доступа Ubiquiti NanoBeam M5-16
Точка доступа Ubiquiti NanoBeam M5-16
Точка доступа Ubiquiti NanoBeam M5-16
Точка доступа Ubiquiti NanoBeam M5-16
Точка доступа Ubiquiti NanoBeam M5-16
Точка доступа Ubiquiti NanoBeam M5-16
Точка доступа Ubiquiti NanoBeam M5-16
Точка доступа Ubiquiti NanoBeam M5-16
Точка доступа Ubiquiti NanoBeam M5-16

Радиомост NanoBeam M5-16

Рейтинг 5.0 - 156 голосов
Сравнить группыСравнитьмодели

Компания Ubiquiti Networks продолжает исследования в области беспроводных технологий. Успех первого поколения высокопроизводительных мостов Nanobridge M предопределило дальнейшие разработки outdoor-устройств «все-в-одном» с поддержкой технологии AirMax.

Скачать прошивку (v6.1.2)
AirMax (.bin)
Настройка
NanoBeam
Сертификат для
NanoBeam

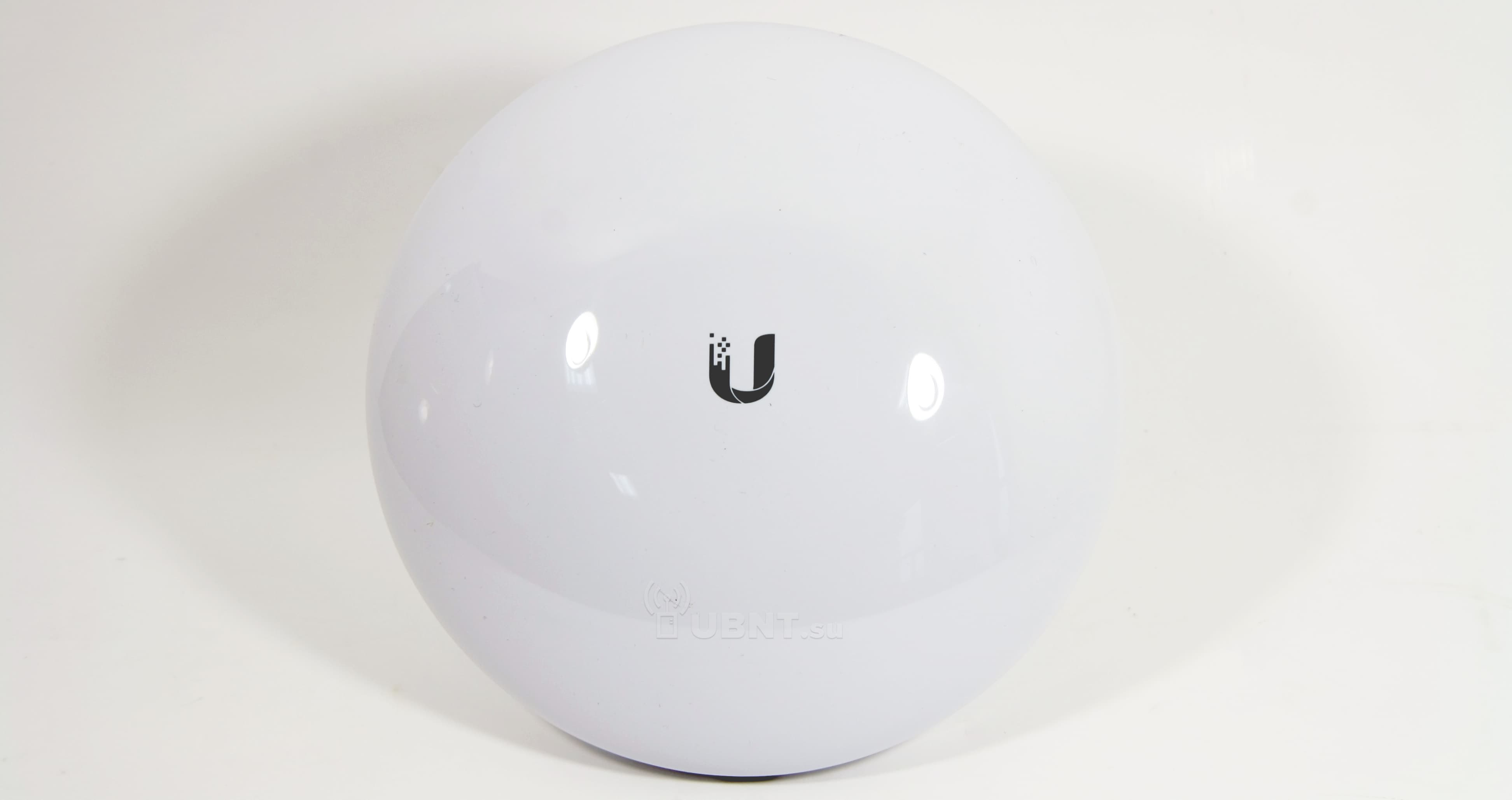

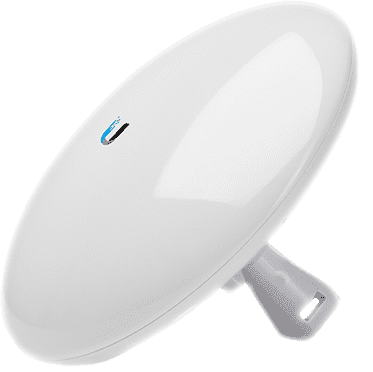

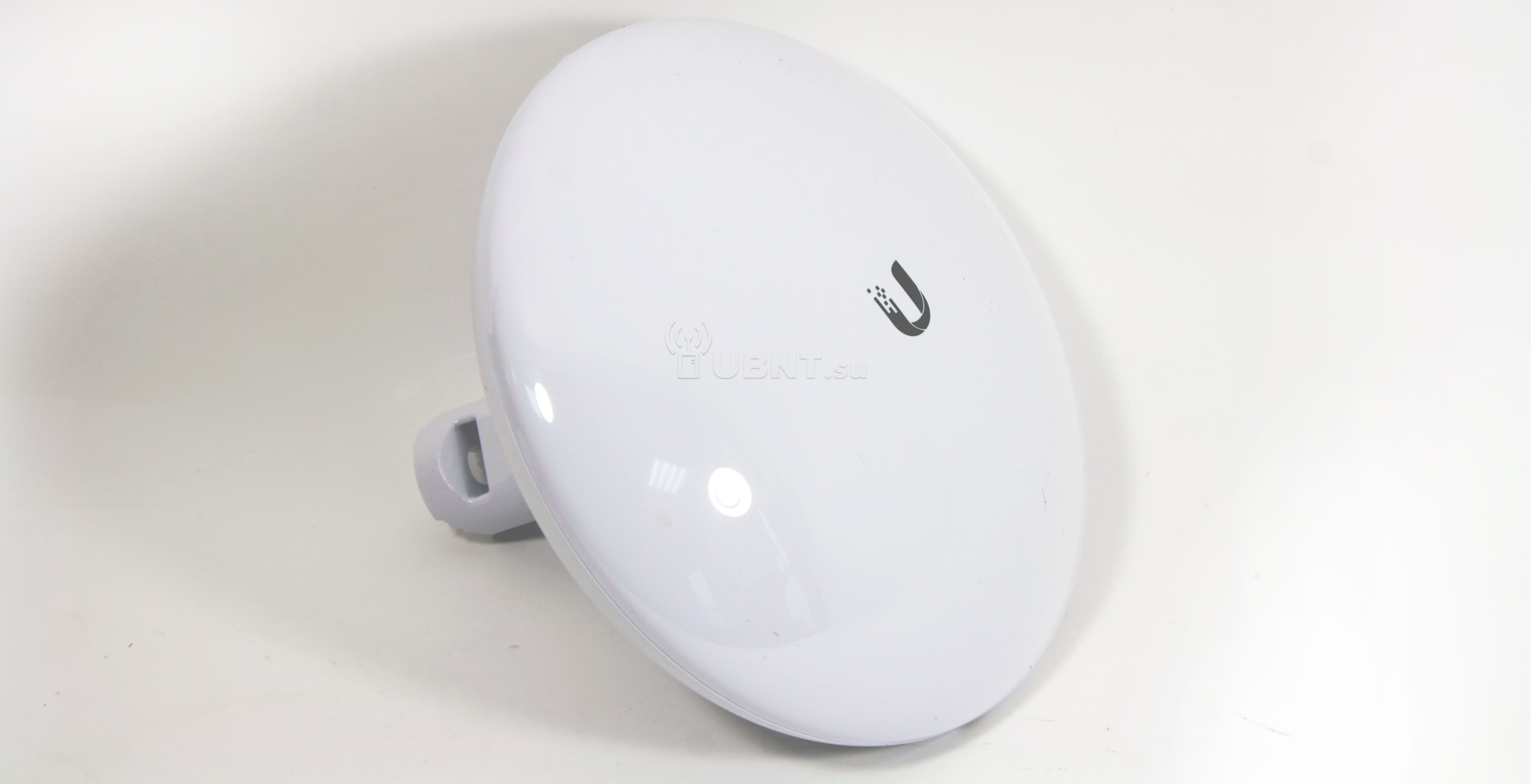

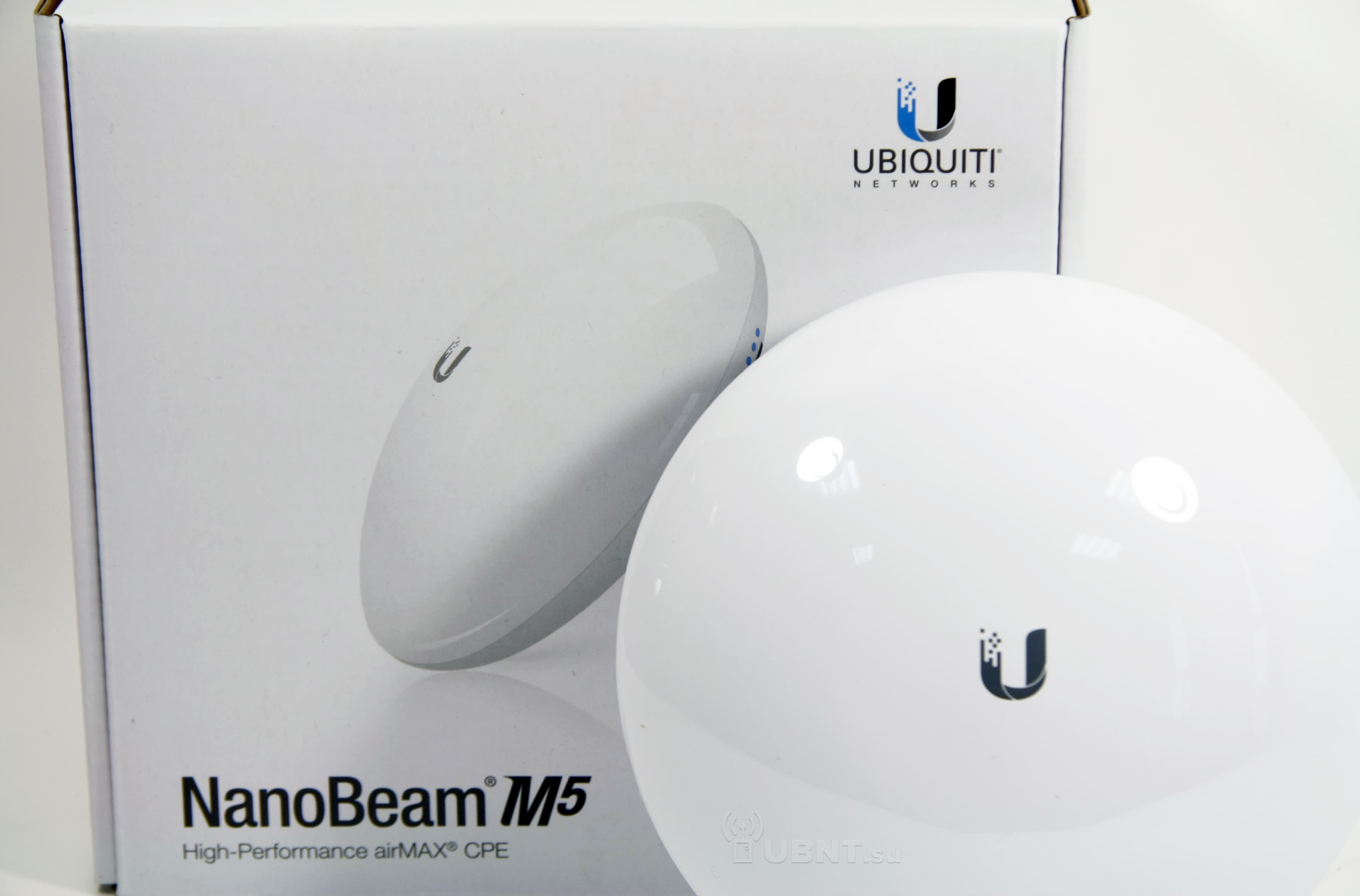

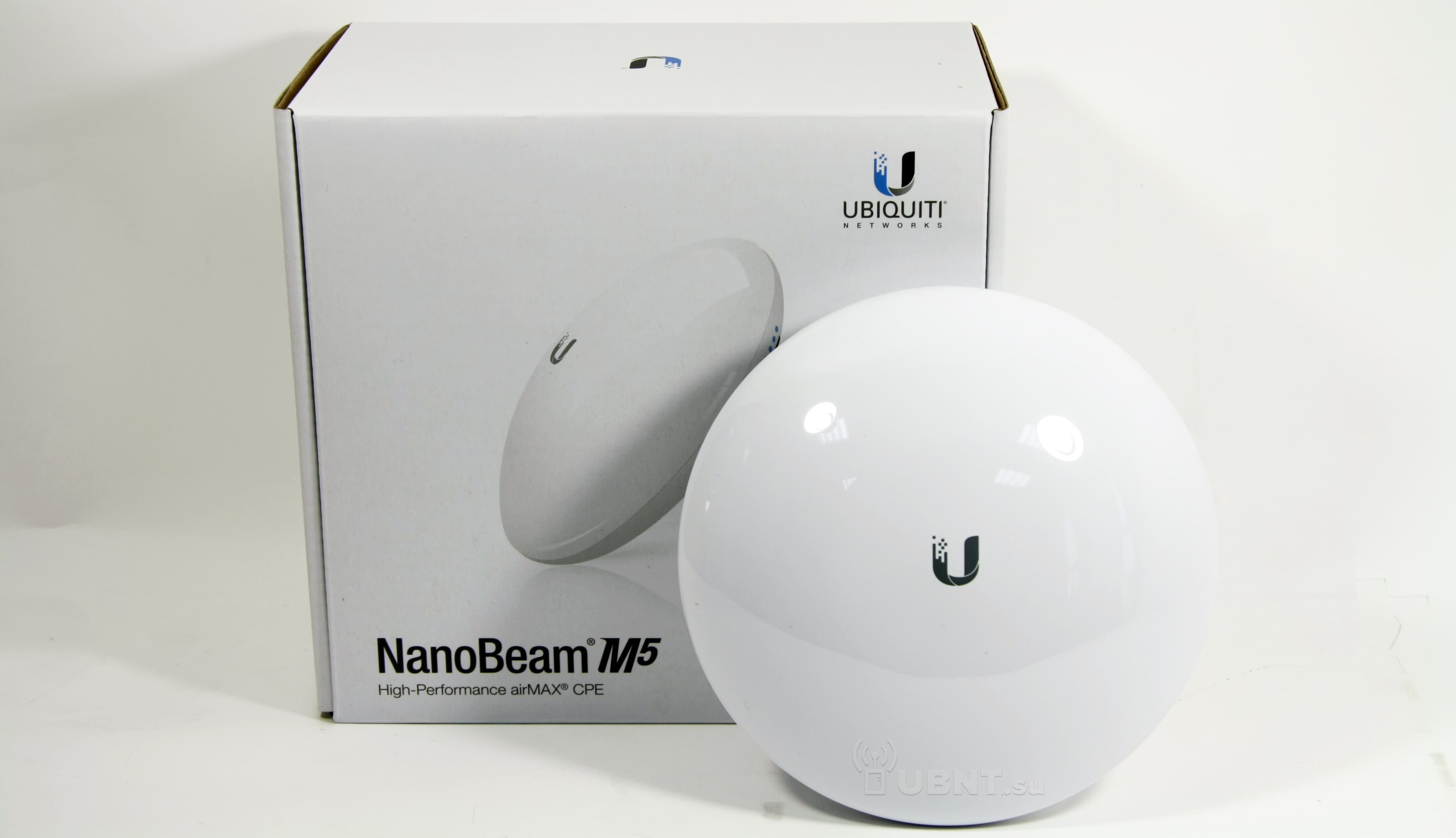

Общий вид NanoBeam NBE-M5-16

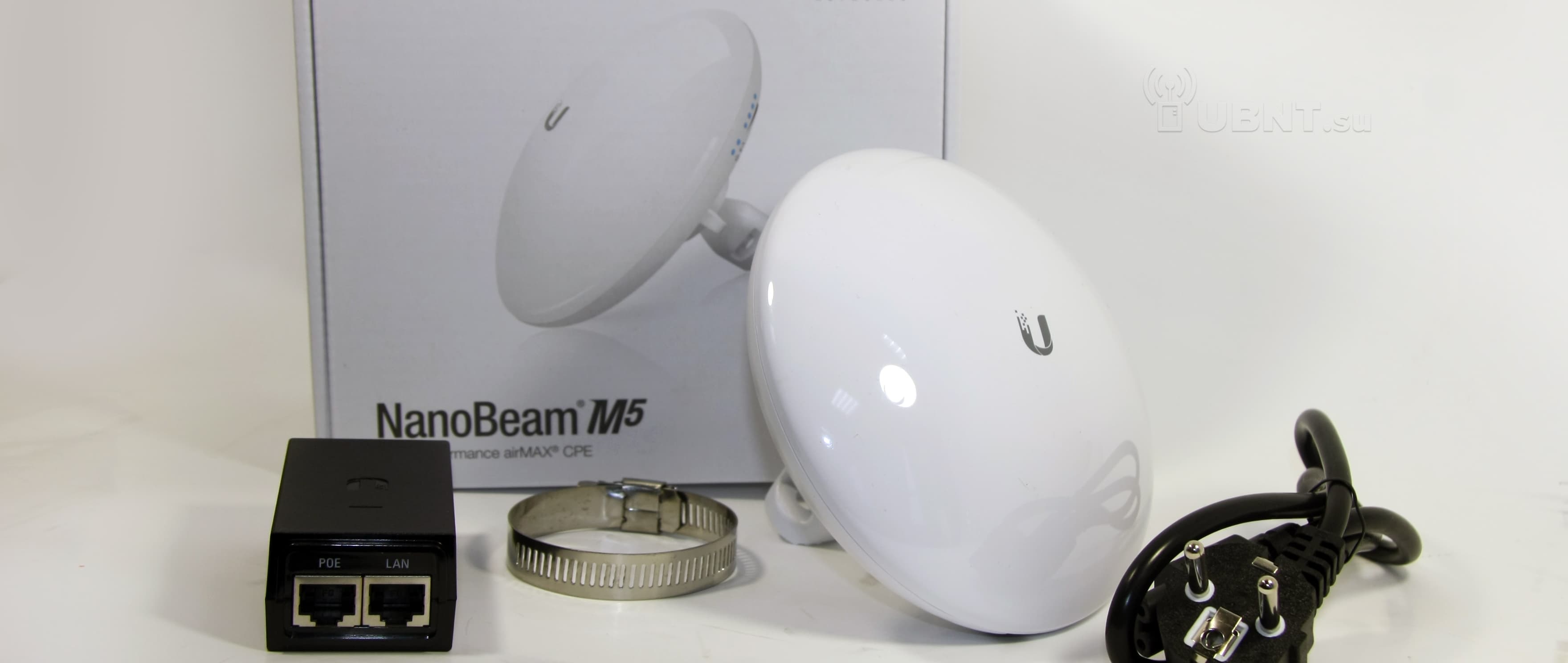

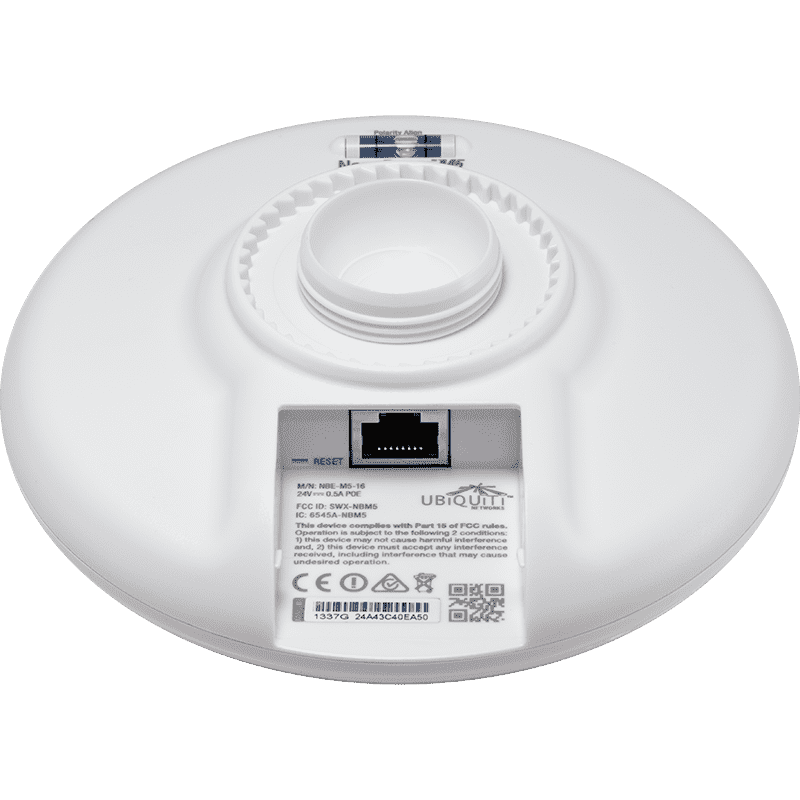

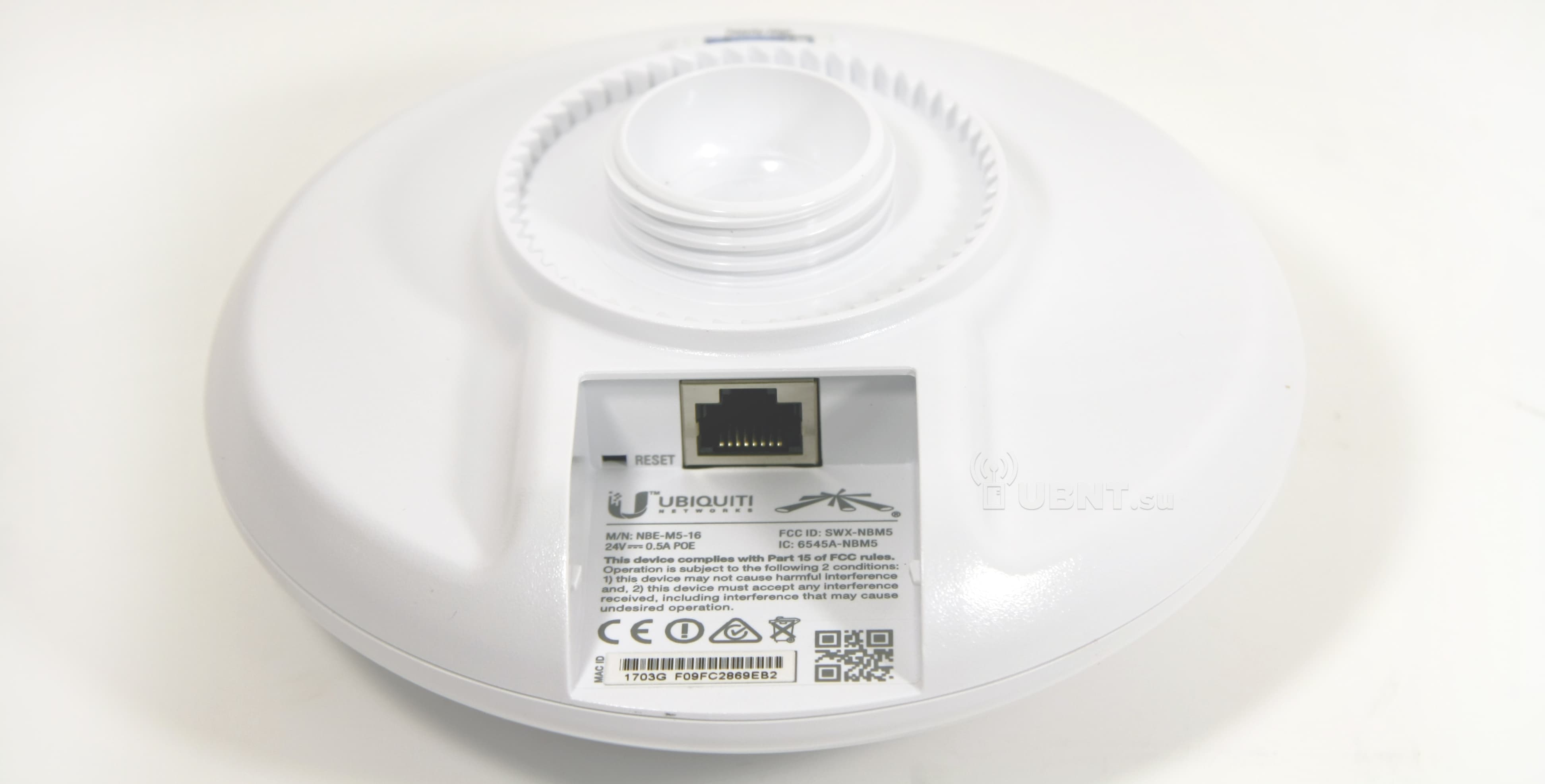

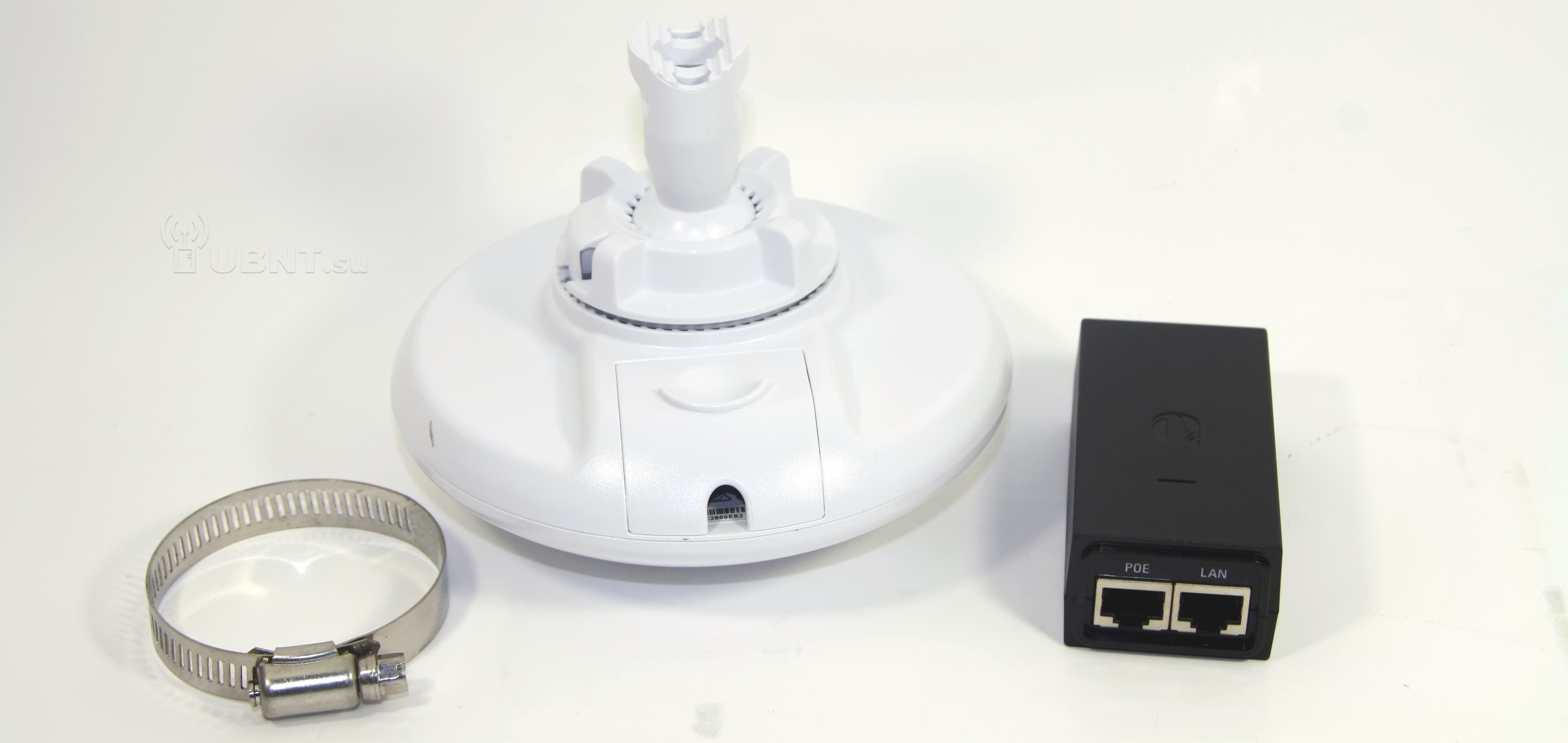

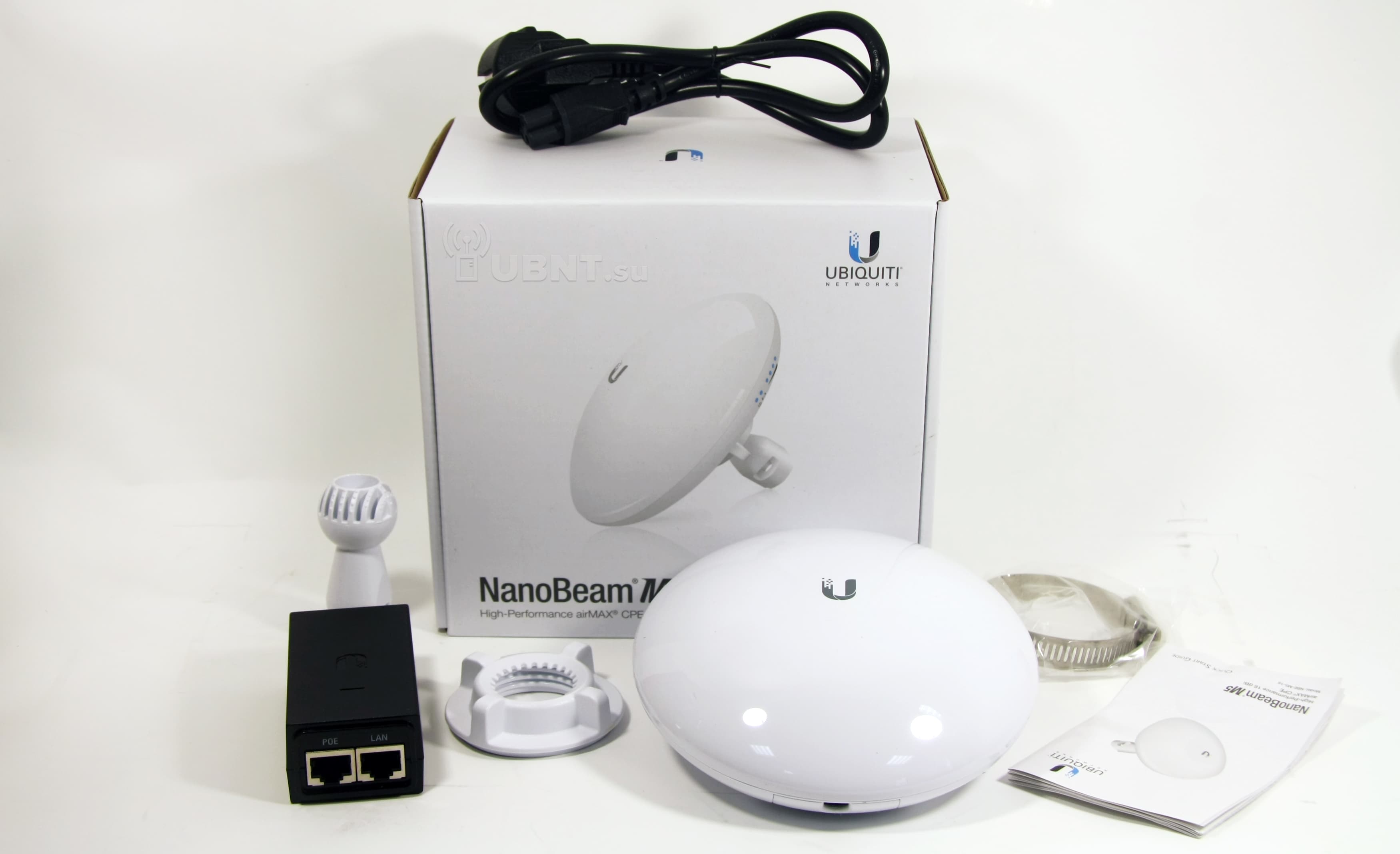

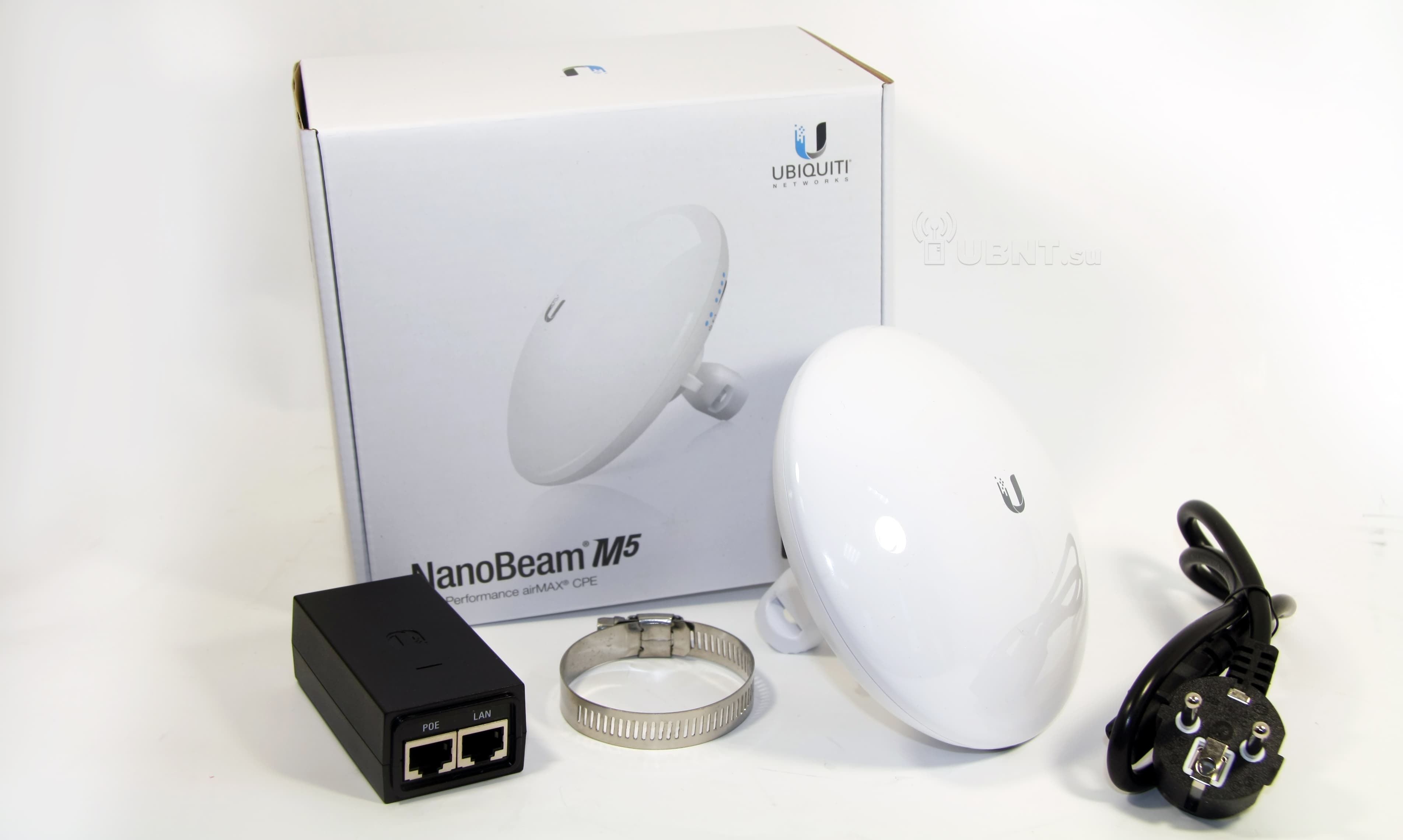

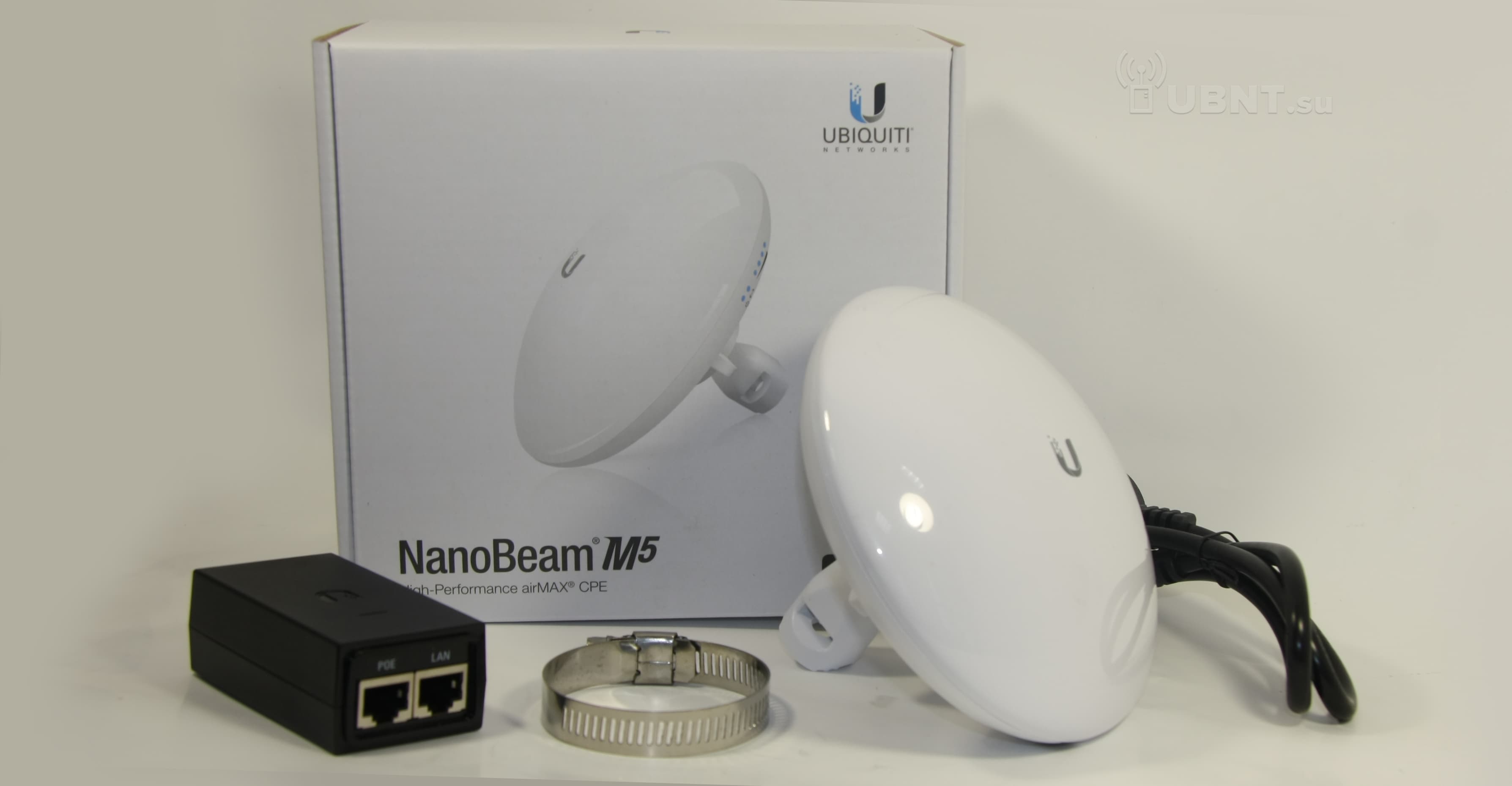

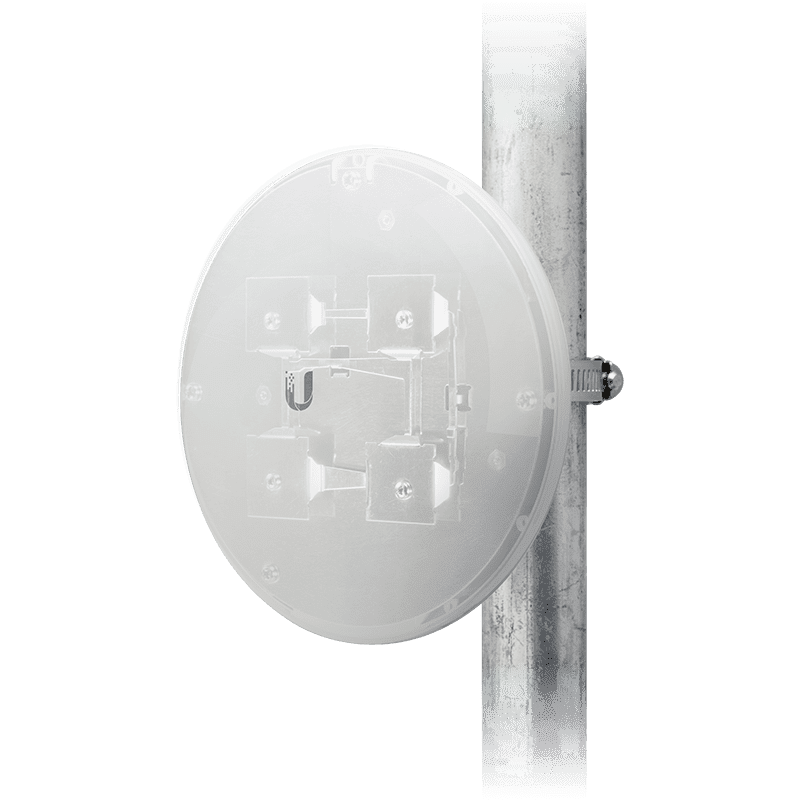

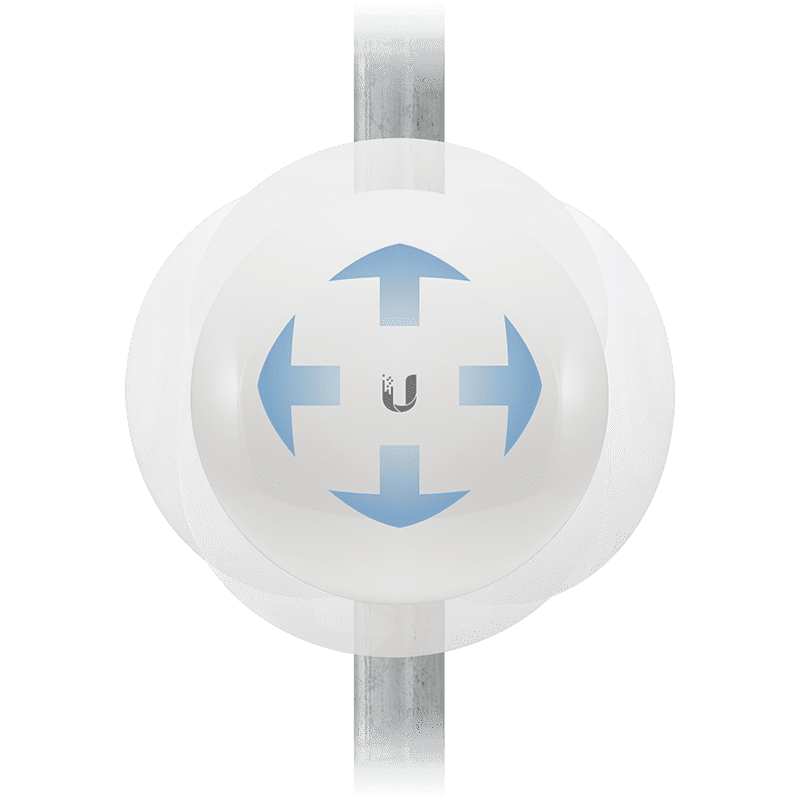

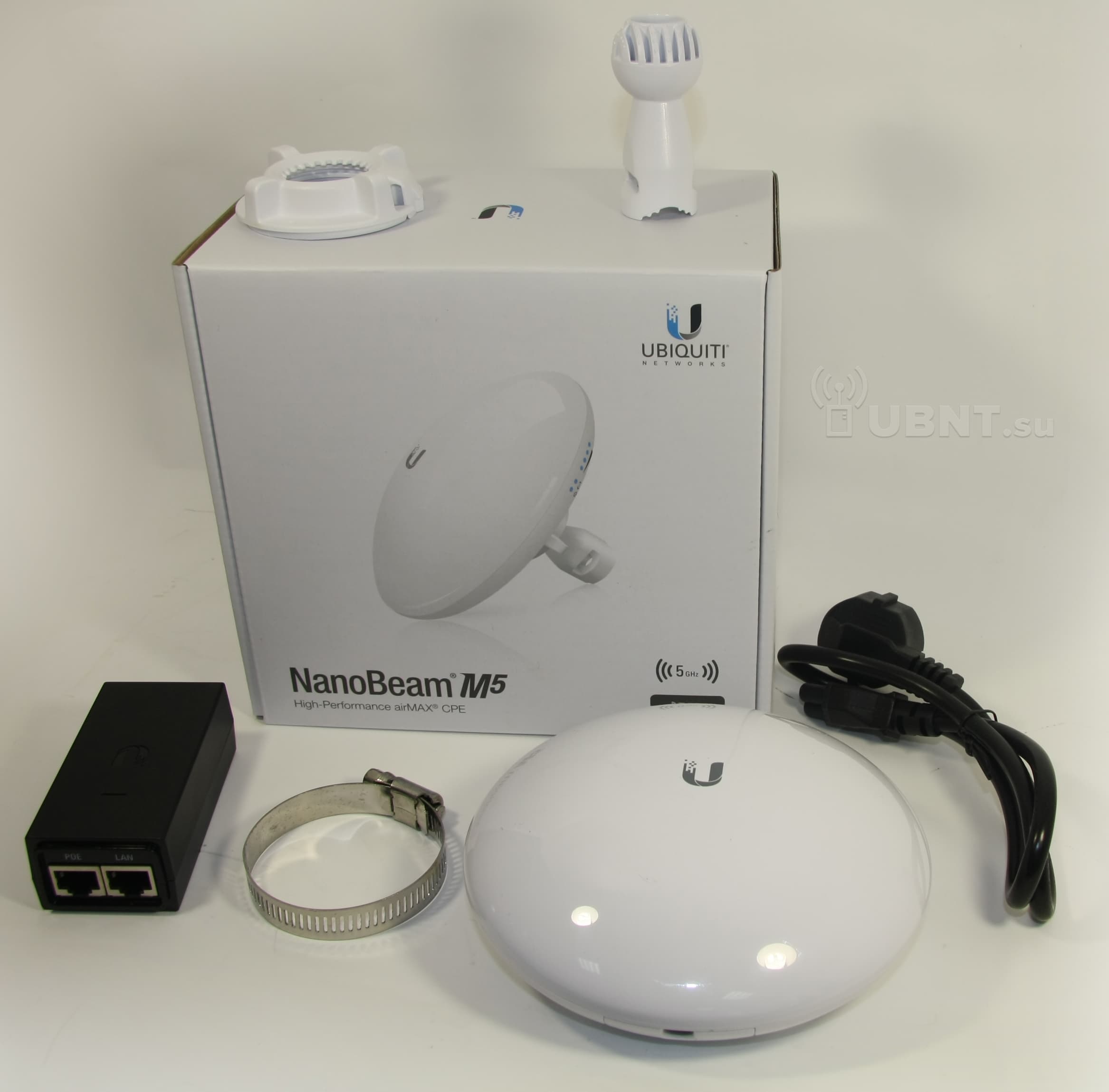

Вашему вниманию представляется новая серия беспроводных CPE — NanoBeam M™. Это устройство обладает целым рядом интересных особенностей, как присущих своему «старшему брату», так и революционно новых. По своей сути, NanoBeam M5—16 — это комплексное устройство, представляющее из себя мощную точку доступа, установленную на параболической WiFi антенне. Выбрав такой форм-фактор, инженеры компании Ubiquiti Networks добились компактности и маленького веса при хороших мощности и коэффициенте усиления. В отличие от предшественника, NanoBeam™ обладает усовершенствованным креплением, которое позволяет поворачивать WiFi антенну для более детальной калибровки. Кроме нового крепления, Ubiquiti NanoBeam M5 16 получил более мощный процессор Atheros MIPS 74KC с частотой 560 МГц, а также 64 мегабайта оперативной памяти (против 32 мегабайт у NanoBridge™). Устройство комплектуется POE-инжектором, позволяющим запитать NanoBeam M5 по витой паре (как и все outdoor CPE от производителя). Осуществляется подача питания через 10\100Mpbs-порт, расположенный под крышкой на облучателе. Основным отличием от устройств серии NanoBridge является наличие радиопрозрачного колпака, который защищает облучатель от наледи в холодное время года. NanoBeam M5-16 обладает Wi-Fi передатчиком мощностью 400мВт, излучающим в полосе 5GHz. Интегрированная WiFi антенна имеет коэффициент усиления в 16dBi и поддерживает MIMO 2×2, что позволяет добиваться более качественных результатов при организации беспроводных соединений на расстоянии.

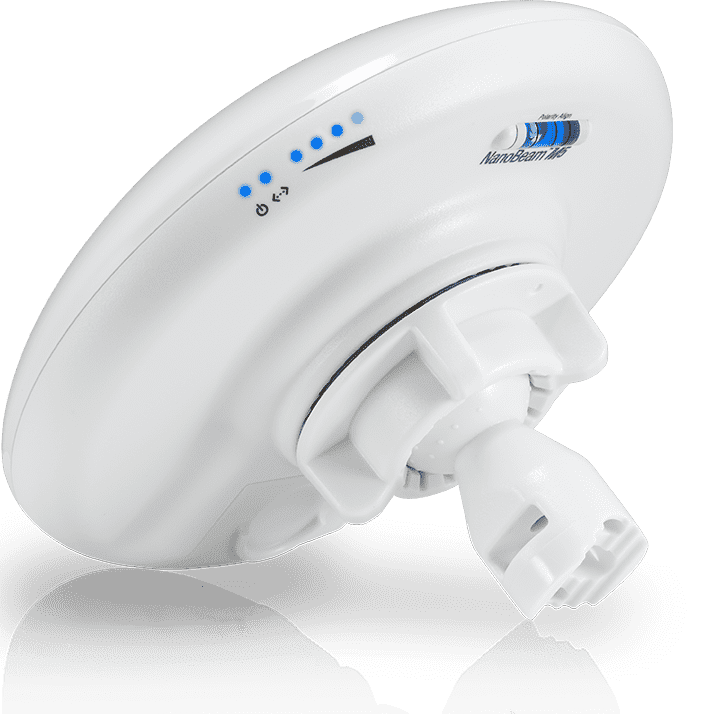

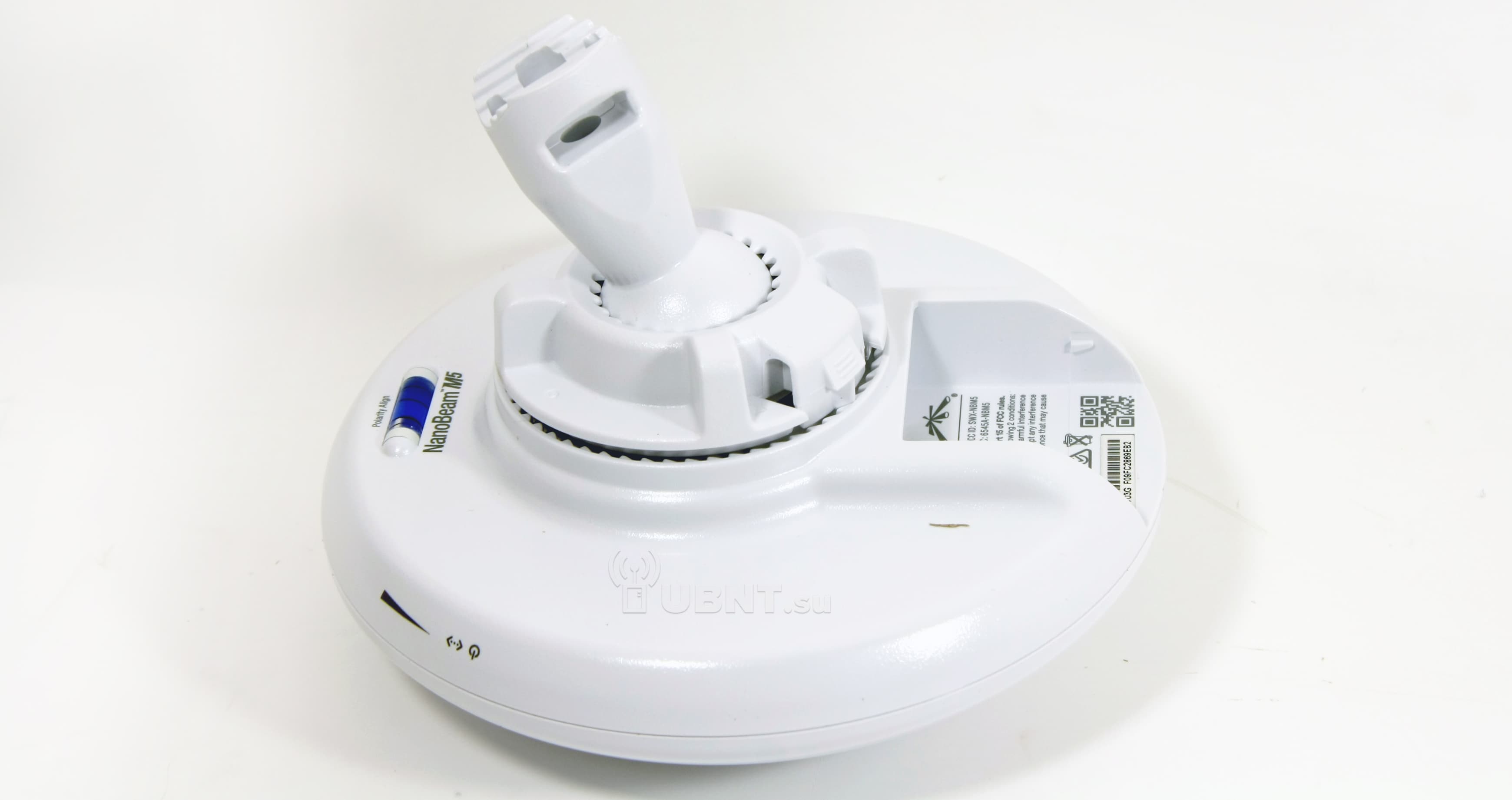

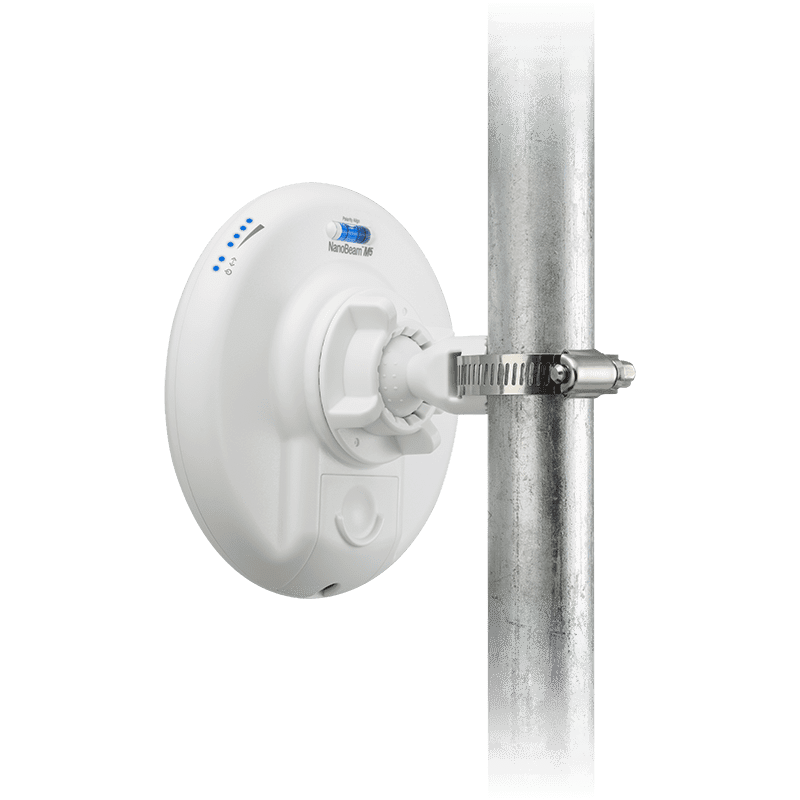

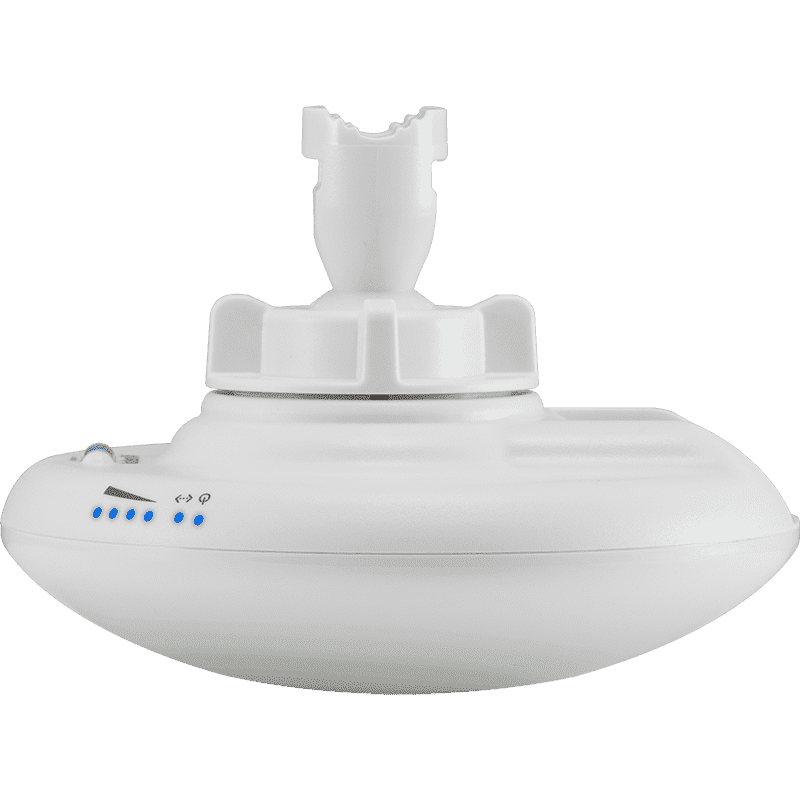

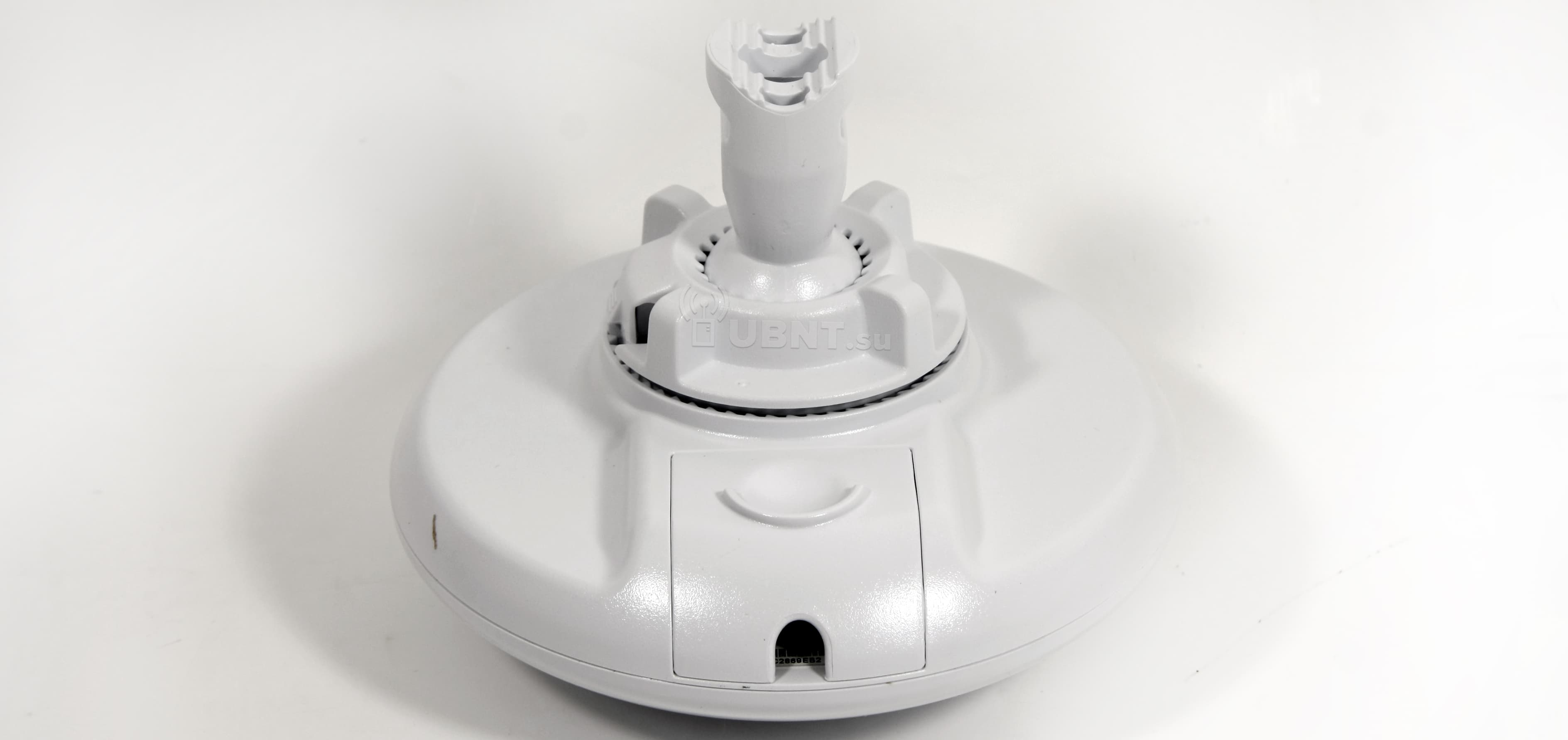

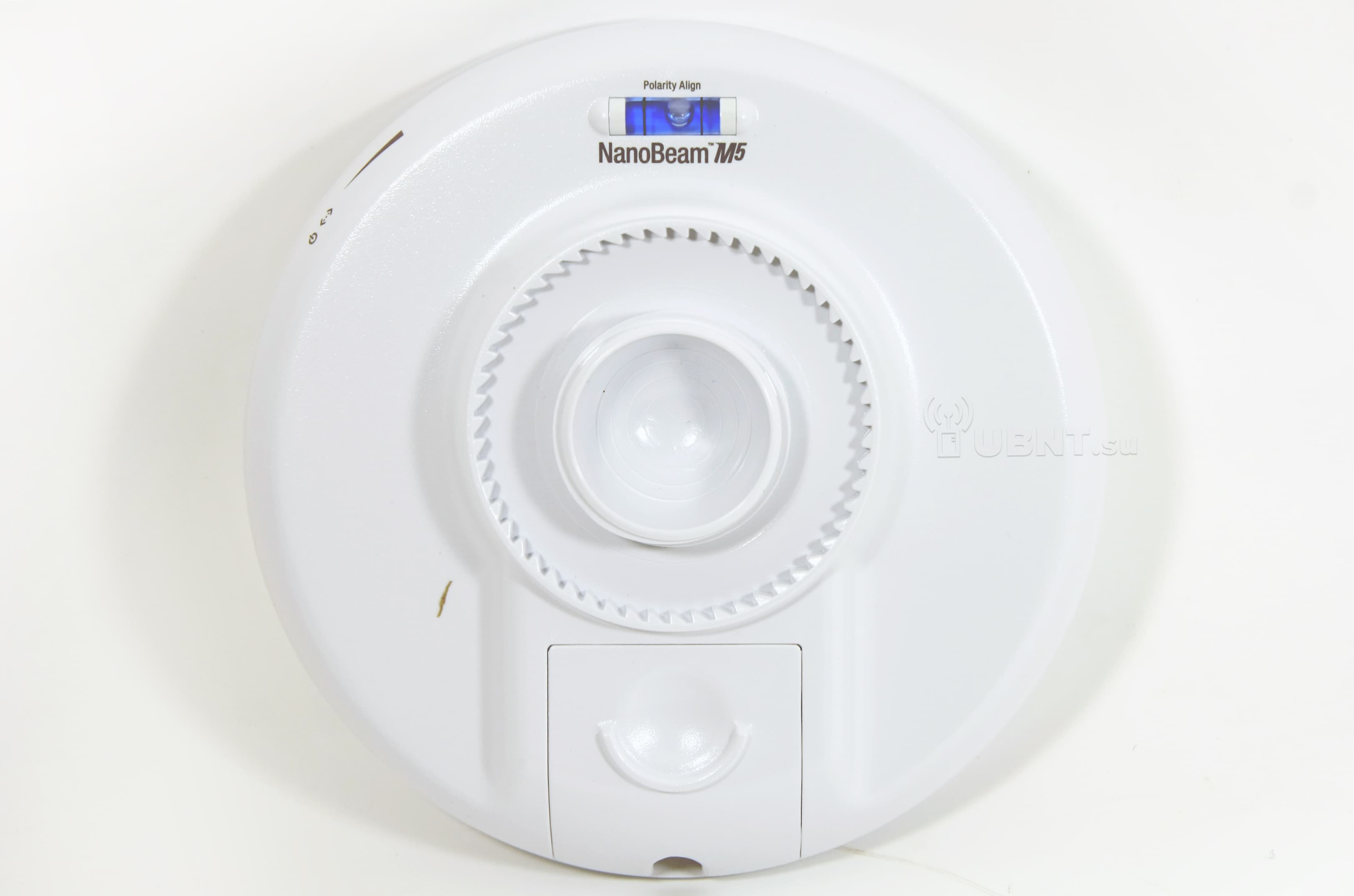

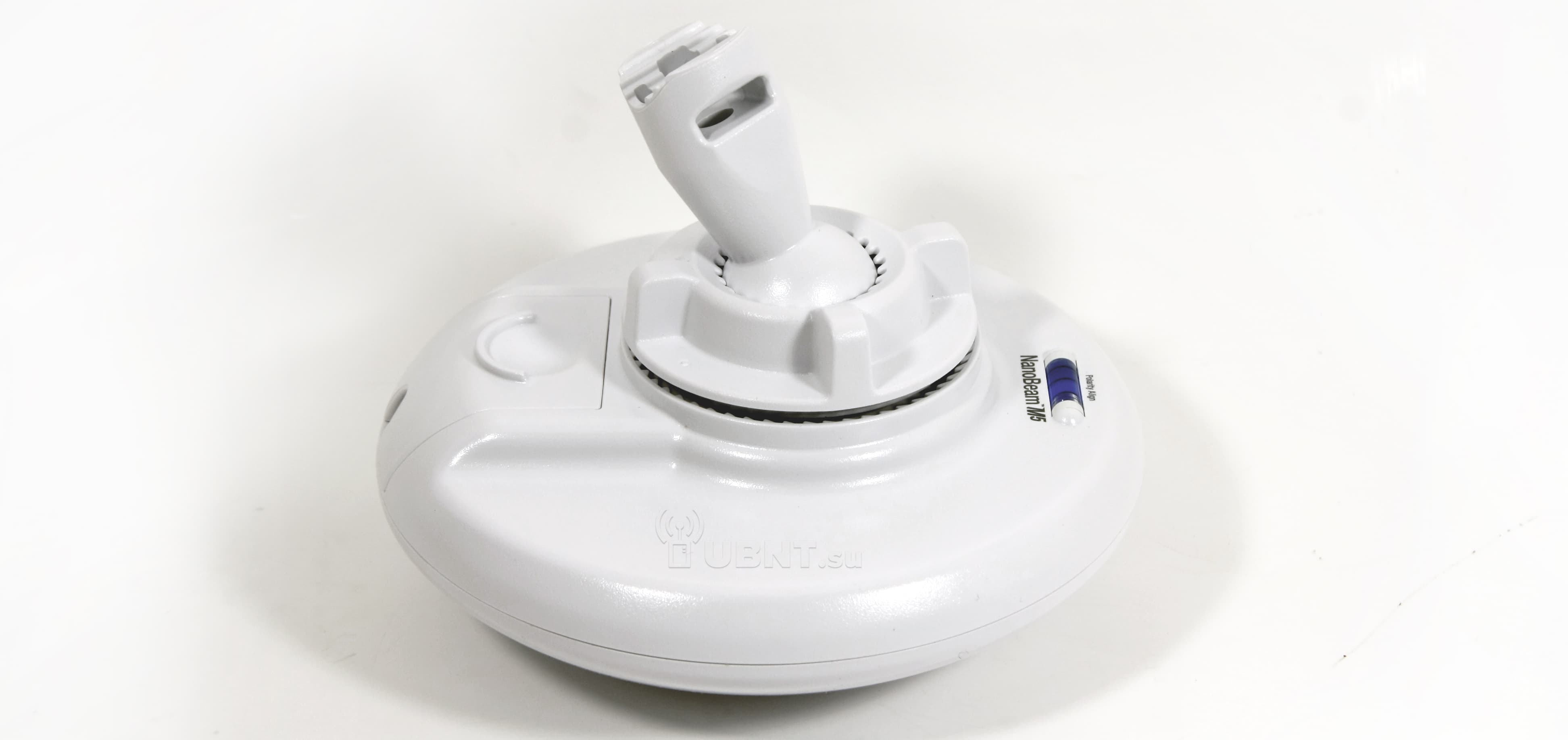

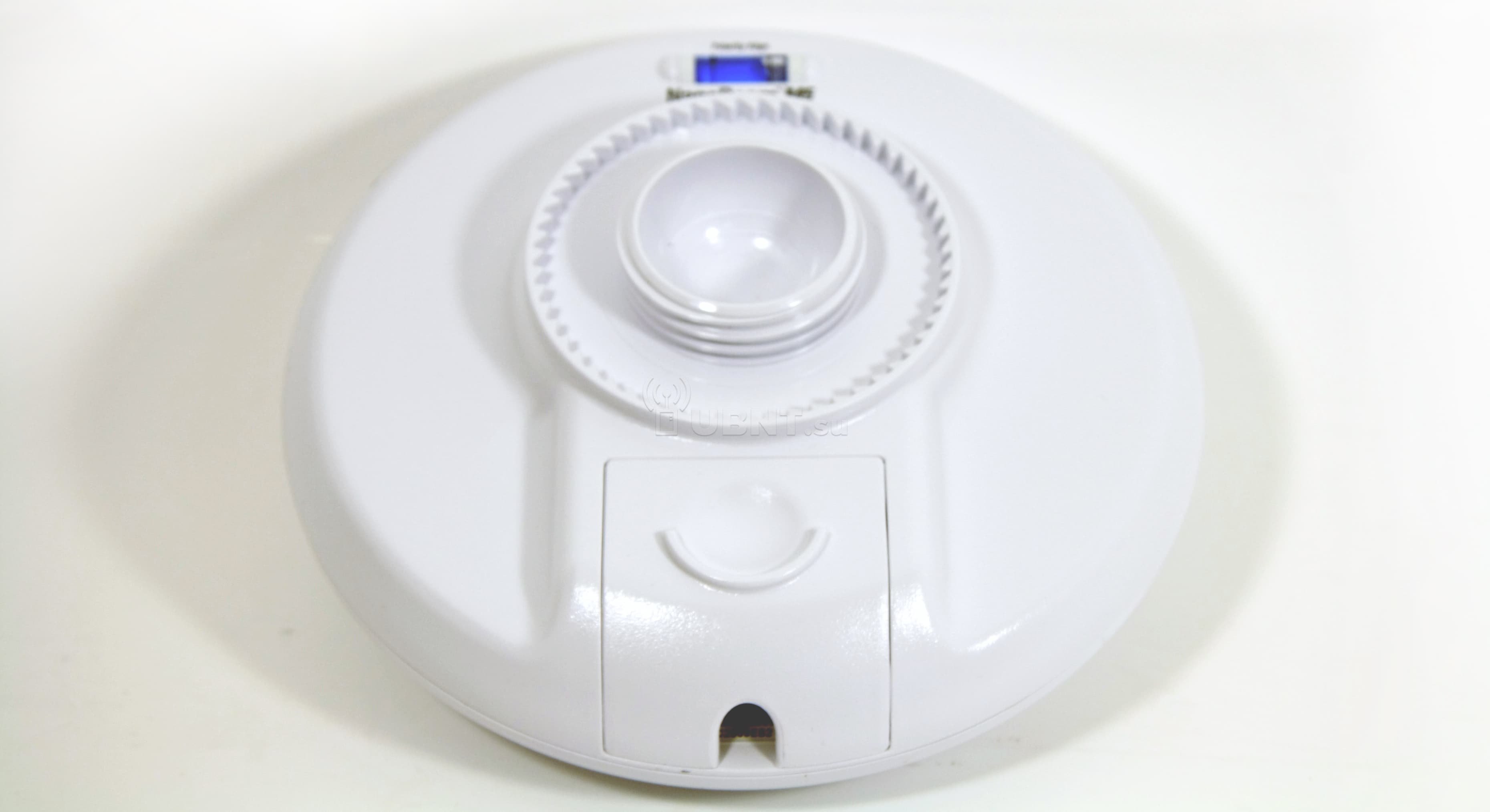

Крепление NanoBeam NBE-M5-16Одним из самых главных преимуществ беспроводных дальнобойных точек доступа от компании Ubiquiti является собственная технология поллинга, называемая AirMax. Основной принцип работы AirMax состоит в использовании протокола TDMA вместо CSMA, что позволяет клиенту передавать данные вне зависимости от занятости эфира. Кроме этого, интеллектуальный планировщик дает возможность выделить в трафике VOIP/Video пакеты и присвоить им высокий приоритет. Ну и, наконец, при помощи Dual TDMA вы сможете присваивать приоритет отдельным абонентам, что дает необозримый простор для действий при организации провайдерами беспроводных сетей и мостов.

Помимо всего прочего, в NanoBeam M5-16 реализована функция иммунитета к высокочастотному шуму. Особенно актуальным это свойство становится при построении дальнобойных мостов в областях с большим количеством радиочастотных сигналов как того же диапазона, так и похожих частот. Учитывая современную зашумленность беспроводного эфира, это достаточно весомый плюс. Еще одним приятным бонусом стали рабочие температуры устройства; теперь минимальный предел опустился аж до 40 градусов ниже нуля, что очень подходит для использования в тяжелых погодных условиях отдаленных Российских регионов.

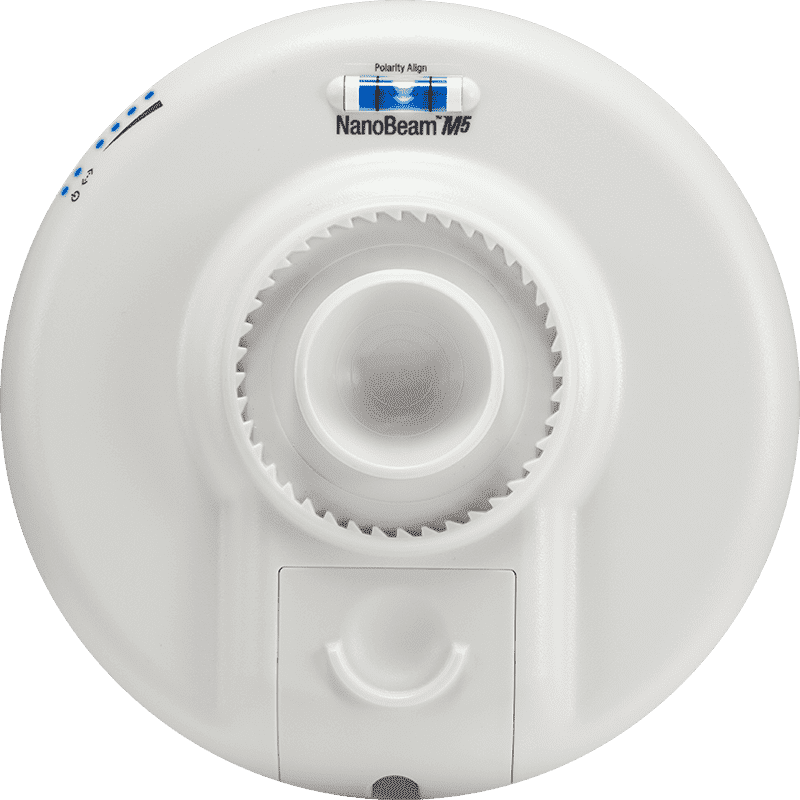

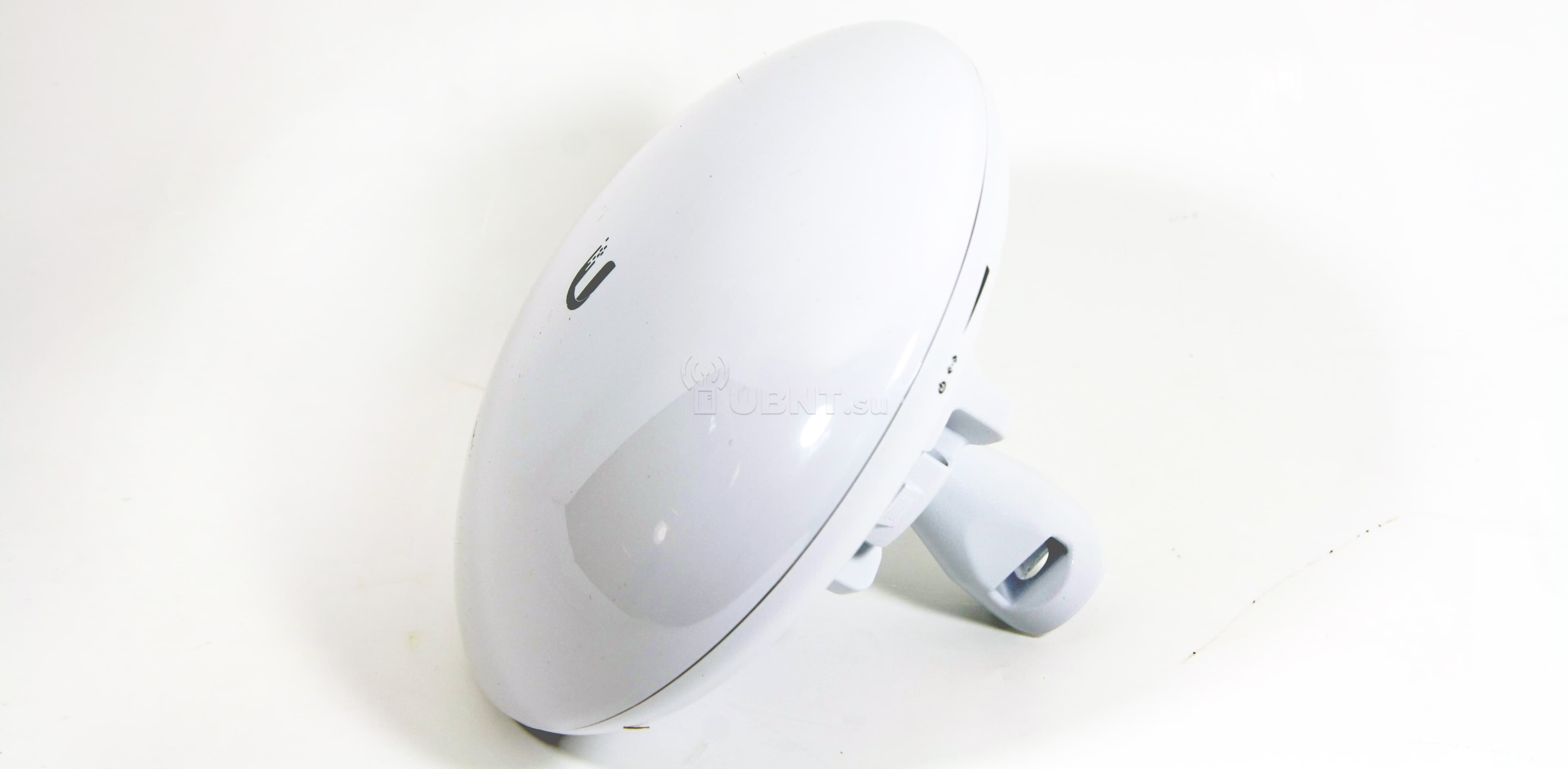

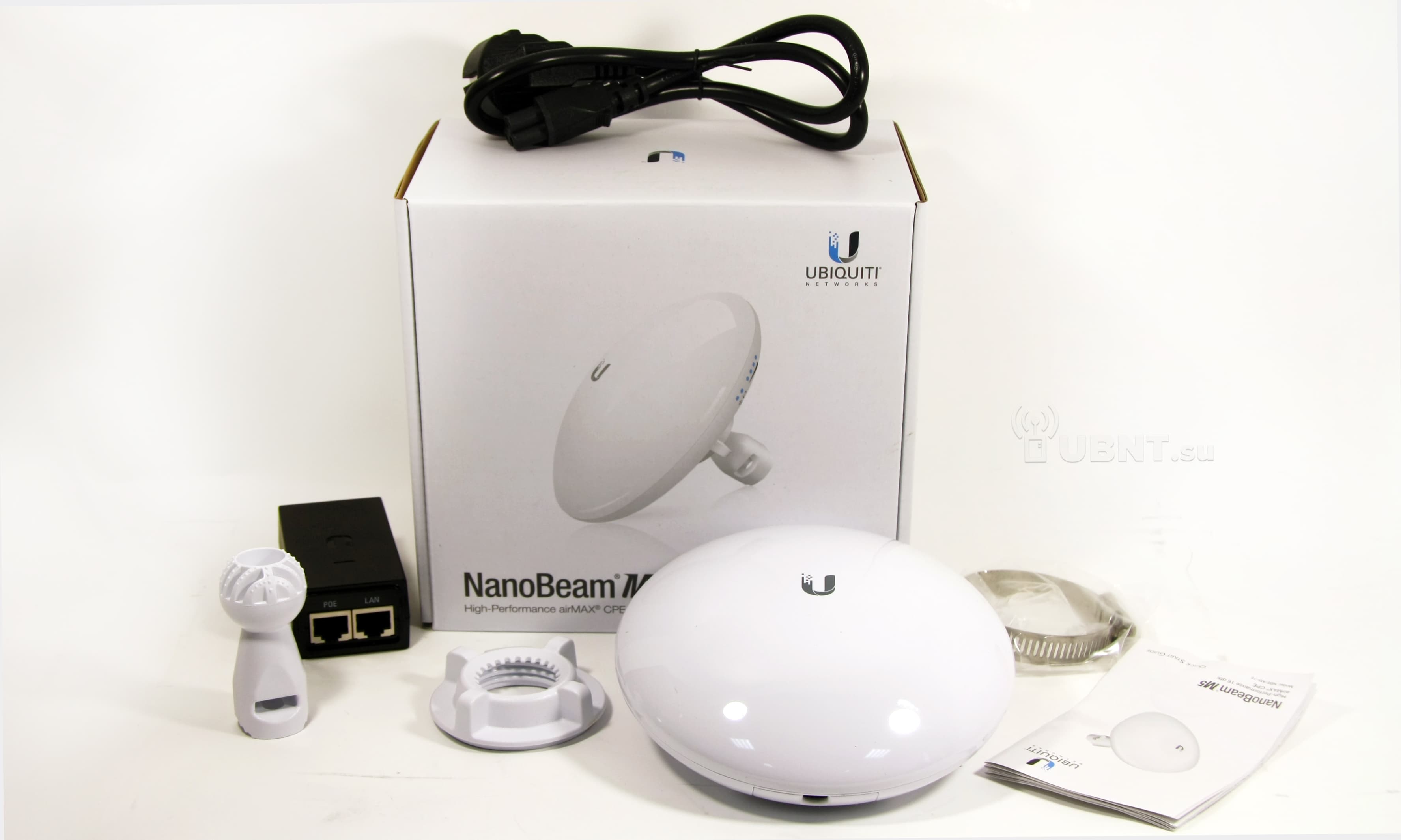

Общий вид NanoBeam NBE-M5-16NanoBeam M5-16 (как и другие устройства от компании Ubiquiti) использует операционную систему Air OS — мощный и универсальный програмный продукт, позволяющий совместить функциональность управления беспроводным устройством с интуитивной простотой и дружественным интерфейсом.
Остается добавить, что NanoBeam M5-16 обязательно найдет свое применение при построении дальнобойных Wi-Fi мостов. Мощные характеристики при небольшом весе и удобной установке — неплохое подспорье. Весьма интересным будет вариант с использованием устройства в качестве клиента беспроводной сети на большом расстоянии от точки доступа.





Технические характеристики Ubiquiti NanoBeam M5-16

Процессор Atheros MIPS 74KC, 560 MHz
Оперативная память 64MB DDR2, 8 MB Flash
Сетевой интерфейс 1 x 10/100/100 Base-TX (Cat. 5, RJ-45) GigE Ethernet Interface
Ширина канала 5/8/10/20/30/40 МГц
Рабочий диапазон: 5.725 - 5.5850 GHz (US), 5.170-5.875 (WW)
Зона покрытия До 5 км при внешнем размещении
Программное обеспечение AirOS
Антенна Интегрирована в радиосистему,
усиление 16 dBi.
Размеры 189 x 189 x 125 мм
Вес 530 грамм
Материал корпуса Устойчивый к УФ лучам пластик для наружного применения
Максимальная потребляемая мощность 8 Вт
Блок питания POE. 24 В, 0.5 А. POE-адаптер прилагается
Способ питания Passive POE. Напряжение подается через Ethernet (пара 4 и 5 - положительная, 7 и 8 - отрицательная)
Рабочая температура от -40 до +75 С
Влажность от 5 до 95% (с конденсацией)
Испытания на вибрации ETSI300-019-1.4
Сертификат соответствия FCC Part 15.247, IC RS210, CE

Диаграммы направленности
