Точка доступа Ubiquiti NanoStation Loco M5 locoM5

NanoStation Loco M5мощная точка доступа работающая на частоте 5 ГГц и способная поддерживать беспроводные мосты на расстояние 5 километров и более. Устройство может быть использовано в качестве ретранслятора, моста или производительной точки доступа. В компактном корпусе Loco M5 удалось разместить передатчик 400 мВт и панельную WiFi антенну с углом диаграммы направленности, равным 45°. Настраивается точка доступа Ubiquiti Loco M5 непосредственно через ПО, предлагаемое самим разработчиком.


5 ГГц

5+ км

150+ Мбит/с
В наличии
2817

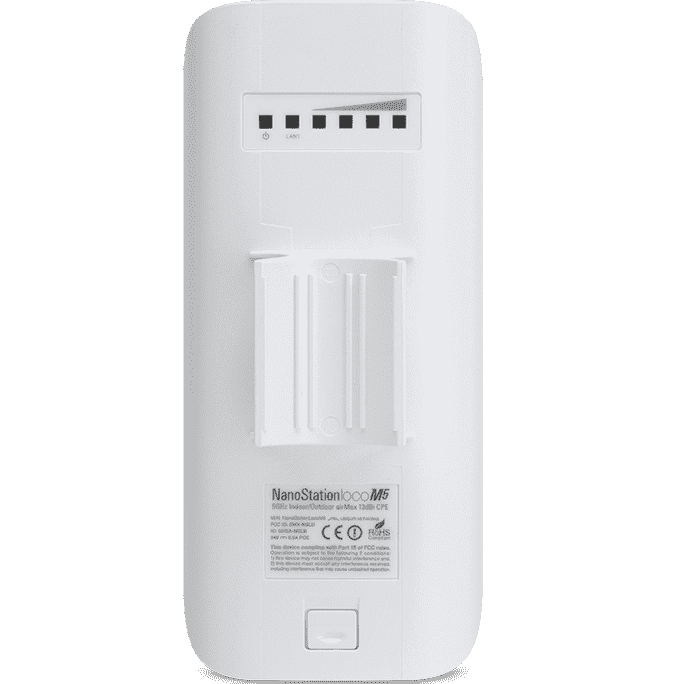

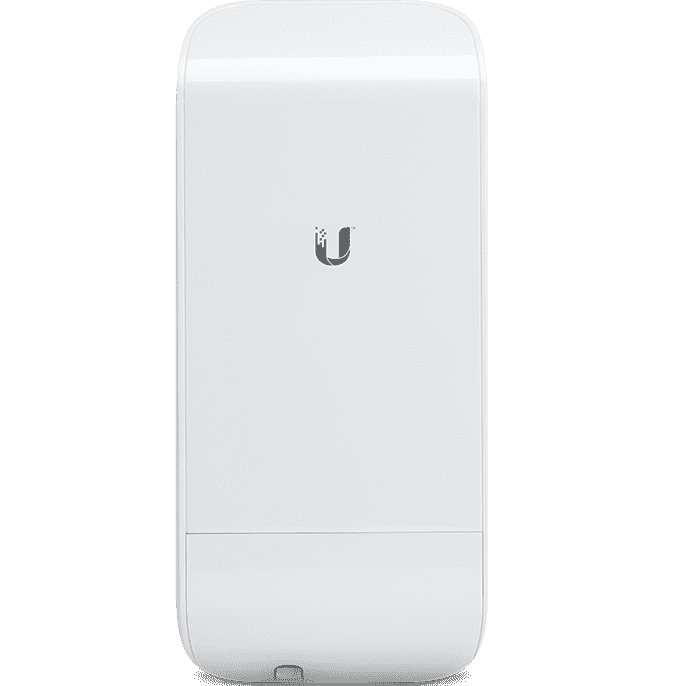

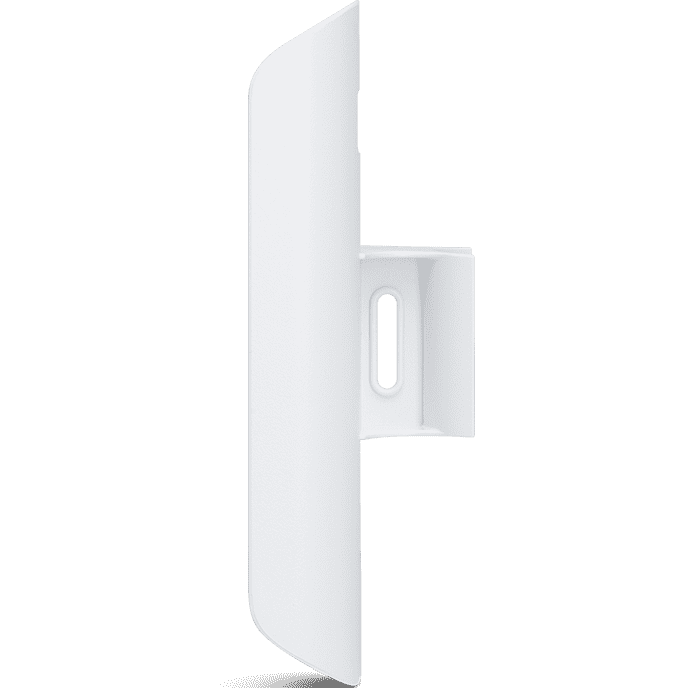

Точка доступа Ubiquiti NanoStation Loco M5
Точка доступа Ubiquiti NanoStation Loco M5
Точка доступа Ubiquiti NanoStation Loco M5
Точка доступа Ubiquiti NanoStation Loco M5
Точка доступа Ubiquiti NanoStation Loco M5
Сравнить модели
2.4 3 5 6 2.4 5 0.9   Частота, ГГц
10 10 13 15 2 5 5   Дальность до, км
26 25 27 27 23 23 28   Мощность, dBm±2
n n a a n a a   Стандарт Wi-Fi
10,4~11,2 12,4~13,7 14,6~16,1 14,6~16,1 7,4~8,2 12,4~13,2 8   WiFi Антенна, dBi
Перейти к полному сравнению

Всепогодная точка доступа WiFi Ubiquiti NanoStation Loco M5

Рейтинг 5.0 - 185 голосов

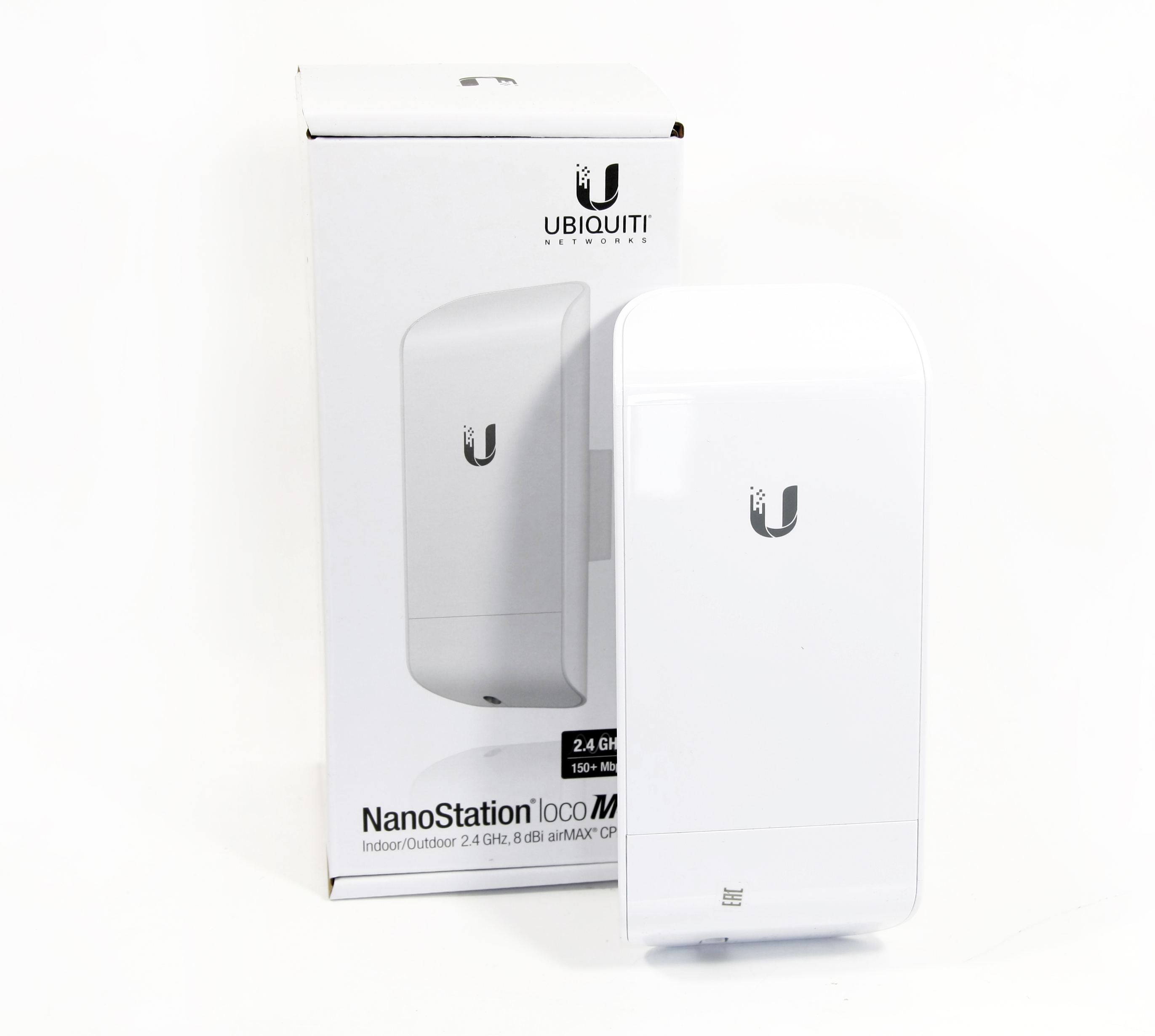

Loco M5 упаковка Индустрия компактных, но вместе с тем мощных и функциональных точек доступа для беспроводного доступа к сети, продолжает свое развитие. Производители соревнуются в изобретательности, постоянно повышая качество продуктов и делая работу с ними удобной и плодотворной.

На постепенно увеличивающийся объем и спектр задач, инженеры отвечают широкими возможностями при низких капиталовложениях. Американская компания Ubiquiti Networks далеко не новичок на рынке беспроводных технологий. Широкий ассортимент разнообразного беспроводного (и не только!) оборудования позволит сделать разумный выбор, полагаясь на необходимые критерии.

Скачать прошивку (v6.1.4)
airOS6 (.bin)
Настройка
NanoStation
Сертификат для
NanoStation
Сравнительный обзор
NanoStation Loco M5

В сегменте производительных точек доступа на небольшое расстояние производитель предлагает обратить внимание на Nanostation Loco M5 – недорогое, но очень компактное устройство, позволяющее реализовать большинство тривиальных задач. Что же интересного кроется в этой небольшой точке доступа?

Точка доступа Ubiquiti NanoStation Loco M5 Точка доступа Ubiquiti NanoStation Loco M5 Точка доступа Ubiquiti NanoStation Loco M5 Точка доступа Ubiquiti NanoStation Loco M5

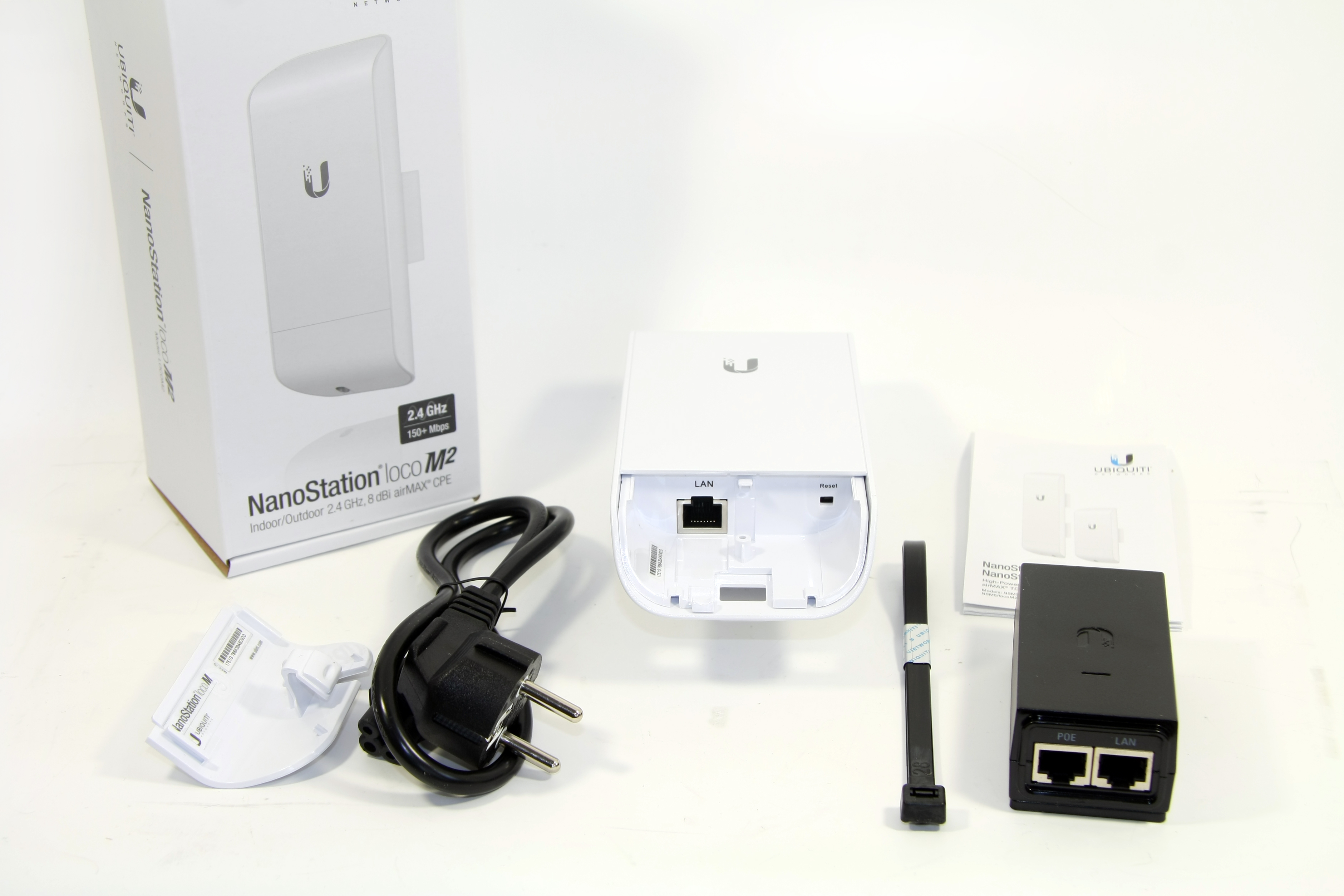

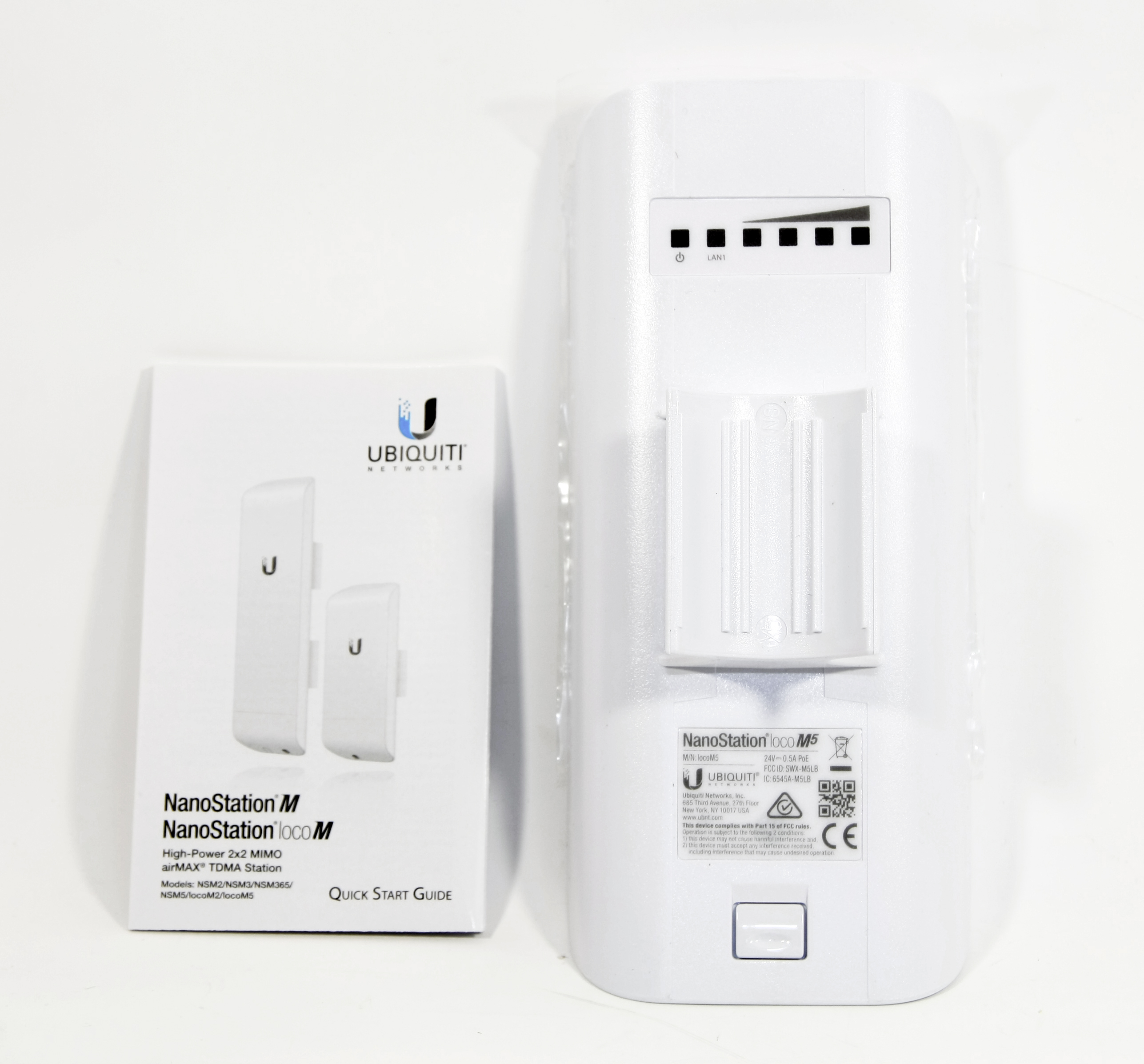

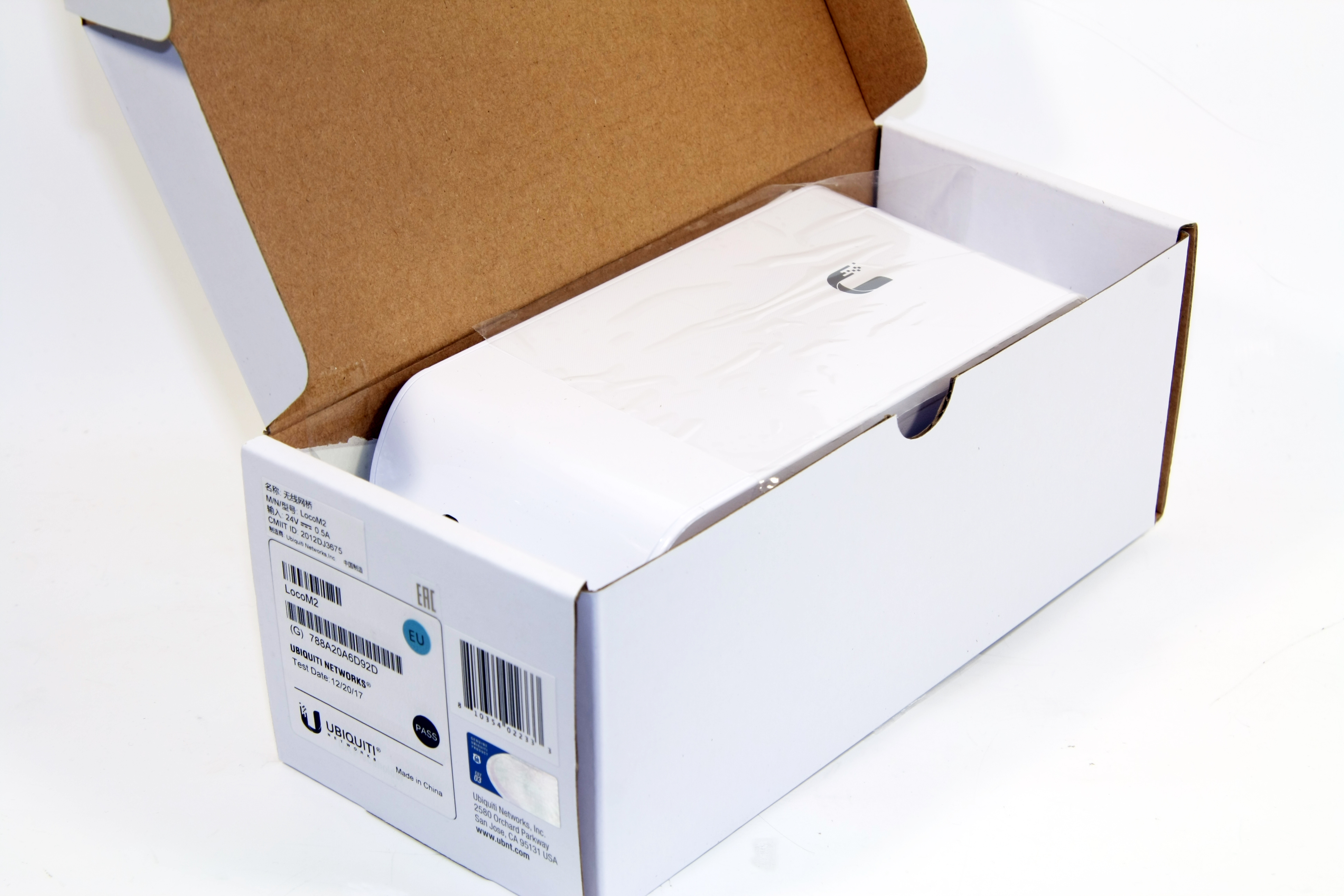

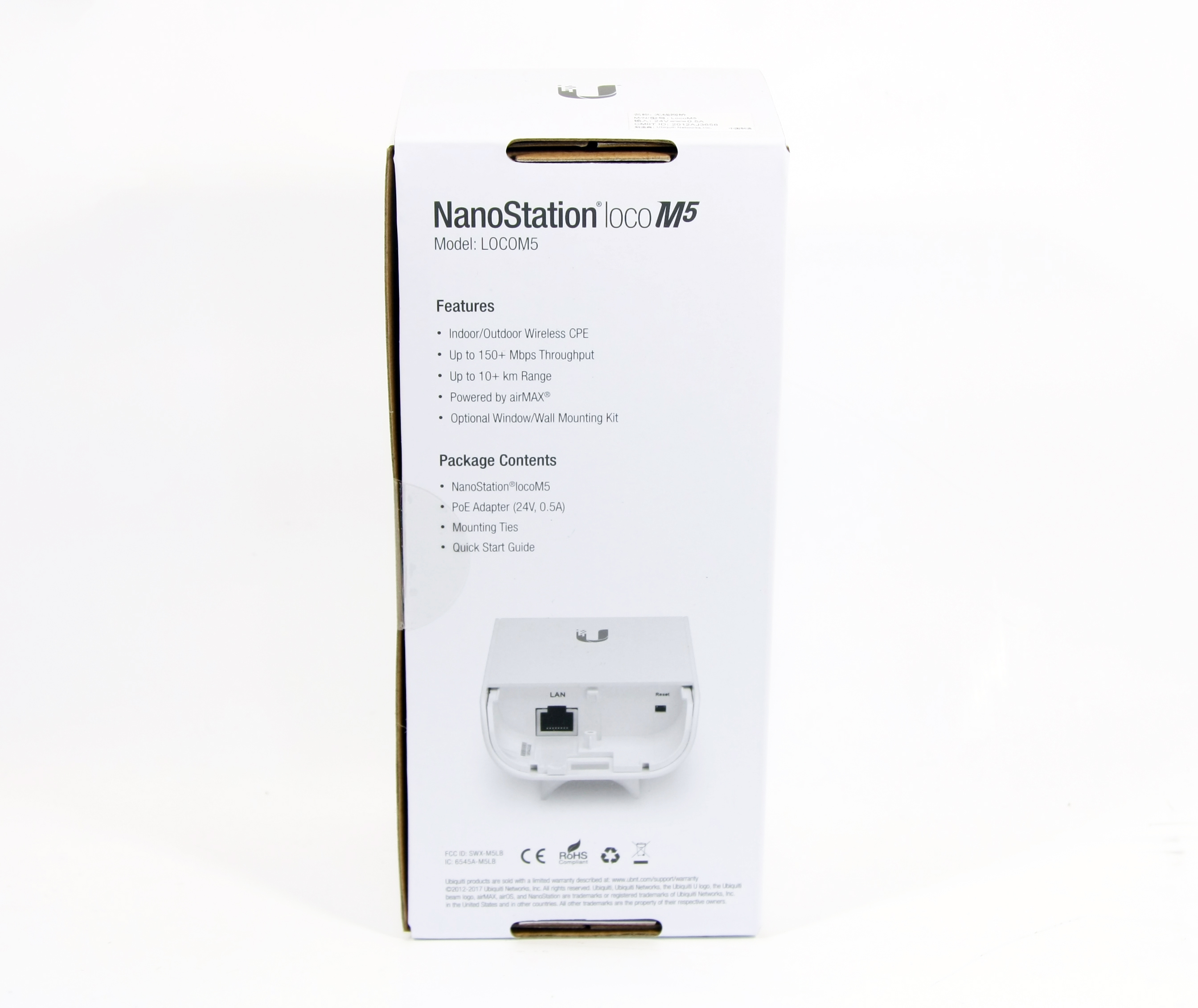

Комплектация по традиции компании Ubiquiti Networks довольно небогата – здесь мы можем найти только саму точку доступа и PoE-инжектор для подключения ее к проводной сети и подачи питания, а также пару стяжек для монтажа на трубу.

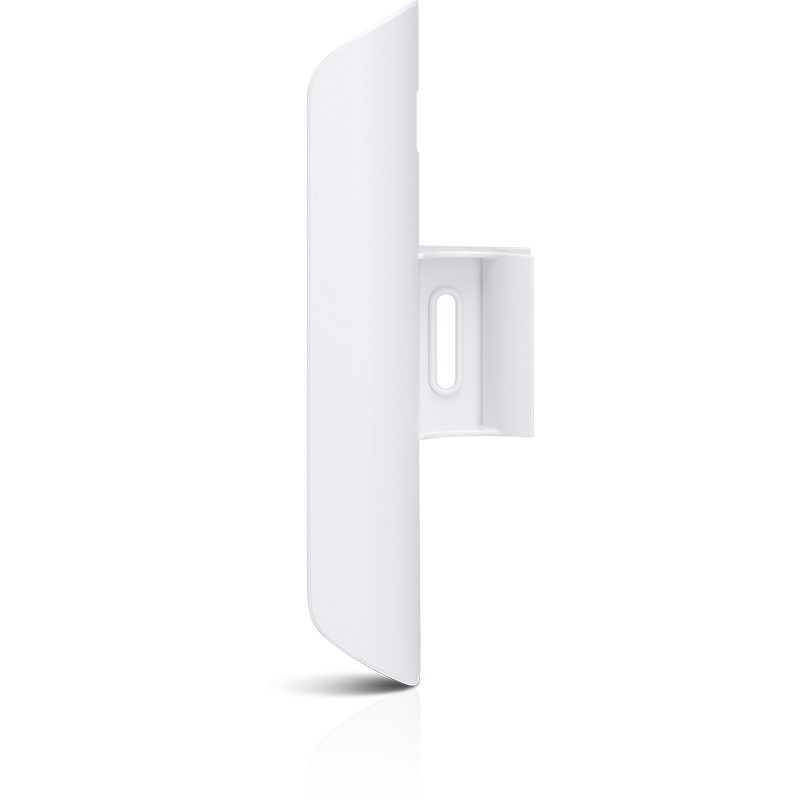

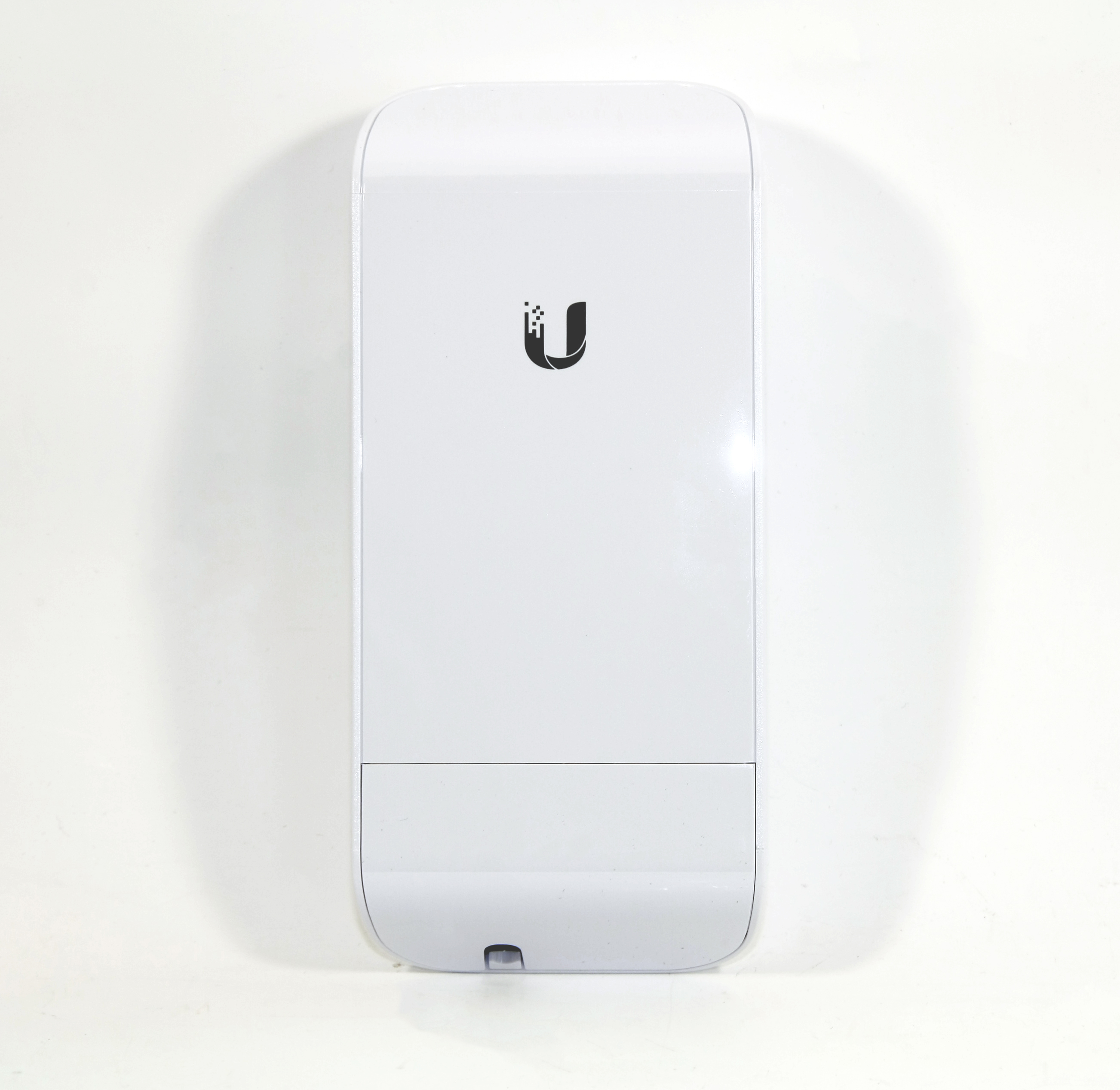

LocoM5 внешний вид Подача питания по Ethernet – весьма удобная опция, особенно учитывая вероятное размещение LocoM5 вне помещений вдали от источников 220V.

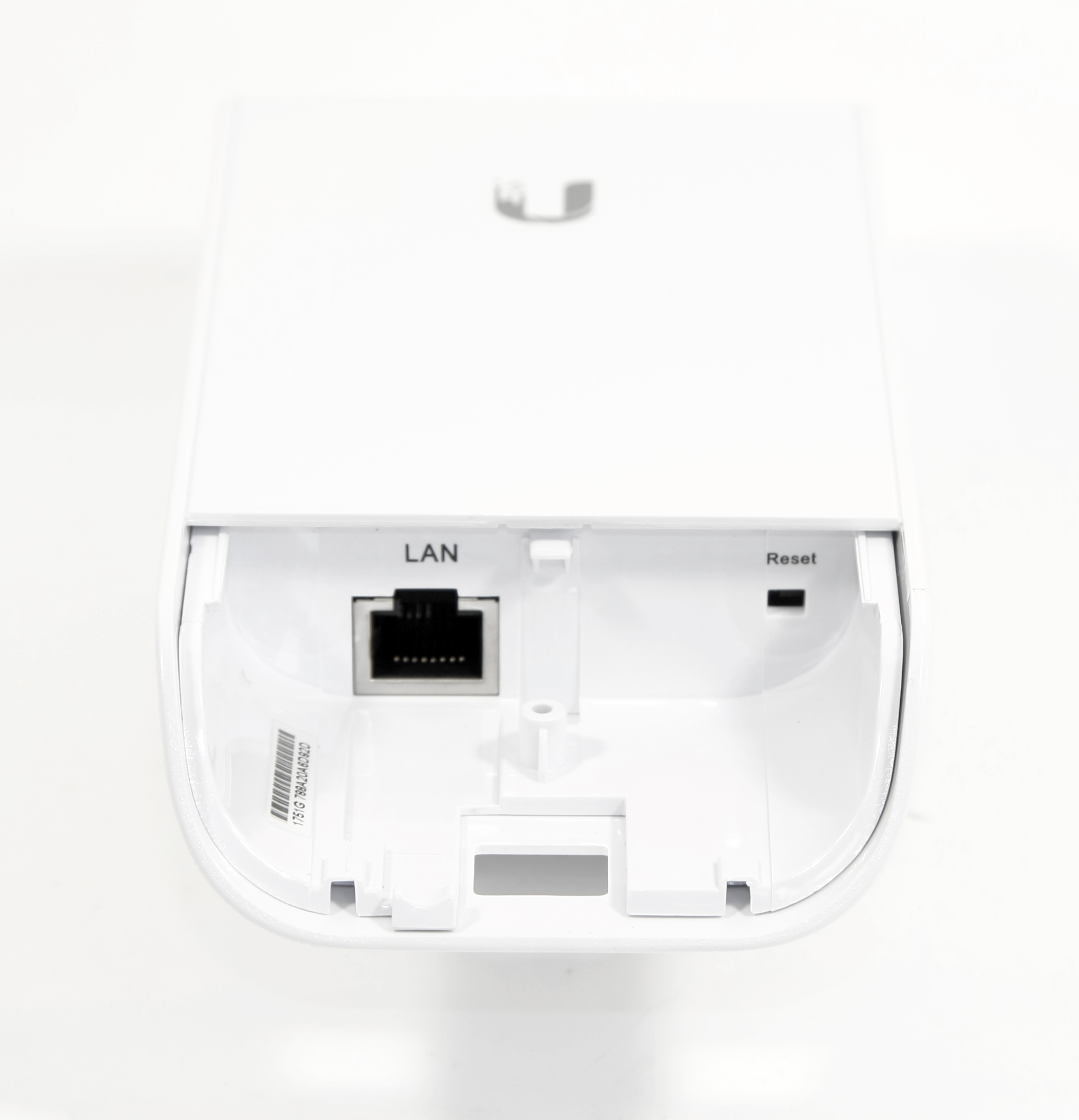

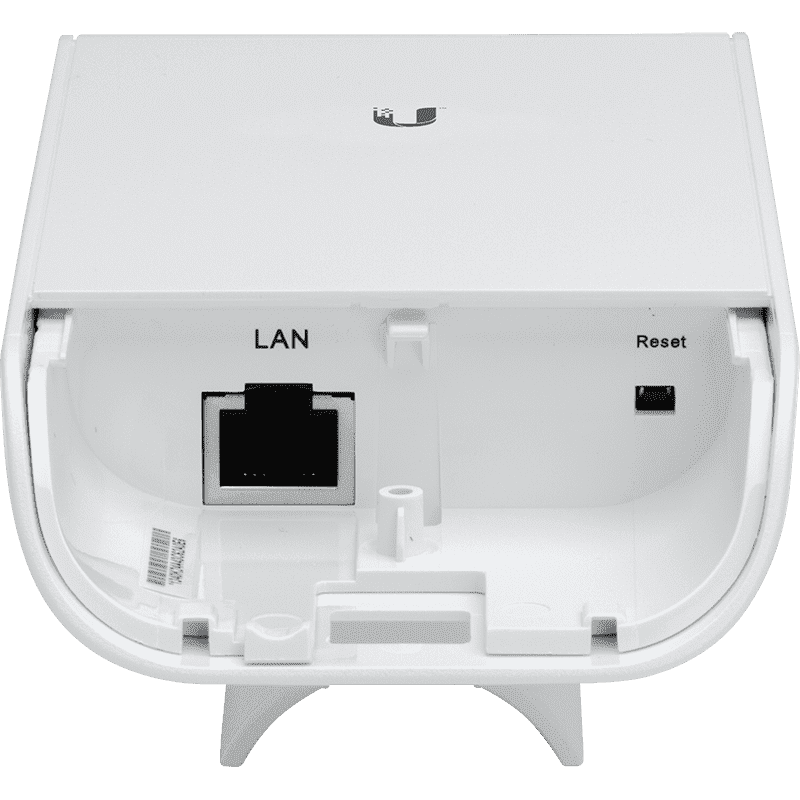

Под герметичной крышкой располагается 10\100Mbps – порт, также производитель оставил свободный разъем для подключения внешней WiFi антенны, если того потребует ситуация. По соседству с ним можно найти стандартную кнопку сброса настроек к заводским. Аналог Ubiquiti Nanostation M5.

Внутри корпуса Ubiquiti NanoStation Loco M5, весящего, к слову, всего 180 грамм, располагается мощный Wi-Fi-передатчик 5Ghz мощностью 200 милливатт и интегрированная антенна с коэффициентом усиления 13dbi! Подобное сочетание позволит реализовать беспроводное подключение на расстоянии до 1-1,5 километров. Еще пару слов стоит сказать об антенне: выполненная с поддержкой технологии MIMO 2x2, она имеет сектор в 45 градусов.

Loco M5 вид порта Loco M5 поддерживает собственную разработку Ubiquiti Networks – технологию поллинга Airmax, которая позволяет избежать коллизий при передаче данных и максимизировать эффективность канала связи. Процессор устройству достался от «старшего брата» - Nanostation M5 – это Atheros MIPS 24KC с тактовой частотой 400Mhz, которому помогут 32 мегабайта оперативной памяти. NanoStation Loco M5 – многофункциональное устройство, которое может играть различную роль в сетевой инфраструктуре в зависимости от текущих потребностей.

Для более глубокого понимания возможностей точки доступа стоит рассмотреть несколько примеров ее вероятного использования.

• Предположим, перед вами стоит проблема: у знакомого в соседнем доме имеется проводной интернет, которым он готов поделиться с вами, особенно учитывая тот факт, что ваши перспективы на собственное подключение выглядят по каким-либо причинам весьма туманными. В таком случае две точки доступа Loco M5 можно в прямой видимости связать друг с другом в режиме Bridge, разместив их на подоконниках или фасадах зданий. Loco M5 упаковка


Вы – провайдер, предоставляющий услуги беспроводного доступа к Internet в пригороде мегаполиса. Клиентам, желающим подключиться к вашей сети, необходимо оборудование, отвечающее ряду критериев, таким как низкая стоимость, высокая производительность, простота при монтаже и «иммунитет» к самым сложным погодным условиям. При такой ситуации необходимо настраивать точки Loco M5 в качестве Station.

• Ваша задача на этот раз – раздать интернет нескольким клиентам по Wi-Fi, например, в офисе. В таком случае, Loco M5 настраивается в режиме Access Point и может служить точкой доступа для небольшой организации. Учитывая способность осуществлять маршрутизацию пакетов между интерфейсами, то есть возможность выполнять функцию роутера, устройство становится действительно универсальным.
Остается только добавить, что Loco M5 управляется при помощи Air OS – предустановленной программы от компании Ubiquiti Networks. Поддержка самых разнообразных стандартов и протоколов наряду с дружественным интерфейсом и удобством в использовании – все это позволяет реализовать все плюсы устройства для достижения максимальной эффективности при решении широкого спектра задач.

  • Технические характеристики Ubiquiti NanoStation Loco M5

  • ПроцессорAtheros MIPS 24KC, 400 МГц
    Оперативная память32 MB SDRAM, 8MB Flash
    Сетевой интерфейс1х10/100 BASE-TX (кат.5, RJ-45), Ethernet интерфейс
    Сертификат соответствияFCC 15.247, IC, CE
    Ширина канала5/10/20/40 МГц
    Рабочий диапазон4900-5900 МГц (802.11a/n)
    Мощность передатчика23dBm
    RX Чувствительность-96dBm + /-1 дБ
    АнтеннаВстроенная, 2х2 MIMO с двойной поляризацией, усиление 12,4~13,2 dBi.
    Зона покрытияБолее 5 км (при минимальной ширине канала)
    TCP / IP Пропускнаядо 150 Мбит / с +
    Максимальная потребляемая мощность5.5 Вт
    Блок питания24 В, 0.5 А (12 Вт). Поставляется с инжектором
    Способ питанияPoE. Напряжение подается через Ethernet (пара 4 и 5 - положительная, 7 и 8 - отрицательная)
    Испытания на вибрацииETSI300-019-1.4
    Влажностьот 5 до 95% (с конденсацией)
    Рабочая температураот -20 до +70 С
    Размеры163 мм х 80 мм х 31 мм
    Вес0,18 кг


    График направленности Loco M5 wifi точка доступа

    Настройка Ubiquiti NanoStation Loco M5

    Настройка NanoStation в режиме моста

      Перед началом описания настроек необходимо обновить прошивку до последней версии 5.3.3, которая по сравнению с предыдущими, была значительно доработана. Стоит отметить, что Ubiquiti Networks решила вынести в отдельный раздел настройку своей фирменной технологии AirMax, а также встроенный спектроанализатор AirView.

      Настройка LocoM5 wifi точка доступа

      Несколько слов об AirMax и AirView.

      AirMax — это внутрифирменный протокол беспроводной передачи данных, разработанный компанией Ubiquiti Networks. Данный протокол оптимизирует работу в сети точка–многоточка.

      AirView — спектроанализатор на основе Loco2, который позволяет сканировать радиочастотный эфир.

      Настройка NanoStation M5 wifi точка доступа <р2>Настройка NanoStation M5.
    1. Подключаем NanoStation M5 к устройству PoE (порт POE), порт LAN подключаем к локальной сети либо непосредственно к компьютеру (устройству необходимо несколько минут для загрузки операционной системы).
    2. Далее в адресной строке браузера набираем http://192.168.1.20 (IP-адрес указан на упаковке изделия).
    3. Как только появится окно авторизации, вводим пароль и логин ubnt. После того как мы всё успешно сделали, попадаем в главное меню Main.
    4. Настройка LocoM5 wifi точка доступа
    5. Поле Device name — имя нашего устройства.
    6. Wireless mode — здесь указано, в каком режиме устройство работает — Station или Acsses Point (клиент или точка доступа).
    7. SSID — имя сети.
    8. Security — используемое шифрование.
    9. Version — версия прошивки.
    10. Channel width — используемая ширина канала.
    11. Signal strength — уровень сигнала, принимаемый от точки доступа.
    12. AirMax — уровень качества соединения в режиме AirMax.
    13. Далее переходим на вкладку Wireless.
    14. Настройка LocoM5 wifi точка доступа
    15. В поле Wireless Mode существует несколько режимов Access Point (точка доступа) и Station (абонентское устройство). Режим WDS означает объединение нескольких точек доступа в единую беспроводную сеть.
    16. В поле SSID можно указать название сети.
    17. Поле Country Code содержит список стран. Данный параметр отвечает за нормы и стандарты, принятые в различных странах для WiFi-оборудования.
    18. Channel Width — это поле ширины канала, от этого значения зависит пропускная способность: 40 МГц до 300 Мбит/с, 20 МГц до 130 Мбит/с, 10 МГц до 65 Мбит/с, 5 МГц до 32,5 Мбит/с.
    19. Параметр Channel shifting по умолчанию имеет значение Disabled, это поле мы не трогаем.
    20. Значение Frequency определяет рабочий канал (частоту), на котором будет работать точка доступа. Поэтому рекомендую всегда указывать определённый диапазон частот.
    21. Параметр Extension Channel включен по умолчанию только при использовании режимов Access Point или Access Point WDS с шириной канала 40 МГц. Это позволяет системе использовать для передачи данных два канала в 20 МГц одновременно с целью увеличения пропускной способности
    22. Значение Frequency List позволяет сканировать определённый диапазон частот при поиске точек доступа.
    23. В поле Output Power — мощность передатчика.
    24. Поле Max Data Rate, Mbps позволяет задать фиксированную скорость передачи данных или выбрать режим Automatic.
    25. Поле Security позволяет обезопасить сеть от несанкционированного доступа. Советую вам выбрать самое безопасное шифрование WPA2-AES.
    26. Примечание: При режиме точки доступа в режиме WDS, шифрование WPA2-AES недоступно.

    Настраиваем второе устройство в режиме Клиента.

    1. Подключаем второе устройство, делаем ту же процедуру что и с первым устройством, пункты 1–3.
    2. Далее заходим на вкладку Network и меняем адрес хоста, к примеру, на 192.168.1.21.
    3. Настройка LocoM5 wifi точка доступа
    4. На сохранение адреса потребуется некоторое время, после чего устройство перезагрузится и мы вводим в браузере уже нами указанный IP-адрес.
    5. В поле Wireless Mode должен стоять режим Station.
    6. Настройка LocoM5 wifi точка доступа
    7. В итоге, ищем нашу точку доступа. Чтобы это сделать нужно нажать на кнопку Select, где в дополнительном окне должна появиться наша точка доступа.
    8. Настройка LocoM5 wifi точка доступа
    9. Напротив нашей точки доступа ставим галочку, копируем её MAC-адрес в поле Lock to AP MAC, далее нужно нажать на кнопку Change, а затем Apply для сохранения изменений.
    10. Если мы всё правильно сделали, точка доступа запросит пароль шифрования.
    11. Далее заходим на вкладку Advanced. Настройка LocoM5 wifi точка доступа
    12. Здесь нас интересует параметр Distance, данное значение мы выставляем в зависимости расстояния до точки доступа.
    13. Значение ACK Timeout выставляется автоматически, не рекомендуется его менять.
    14. Галочка Auto Adjust означает автоконфигурирование параметра ACK Timeout.
