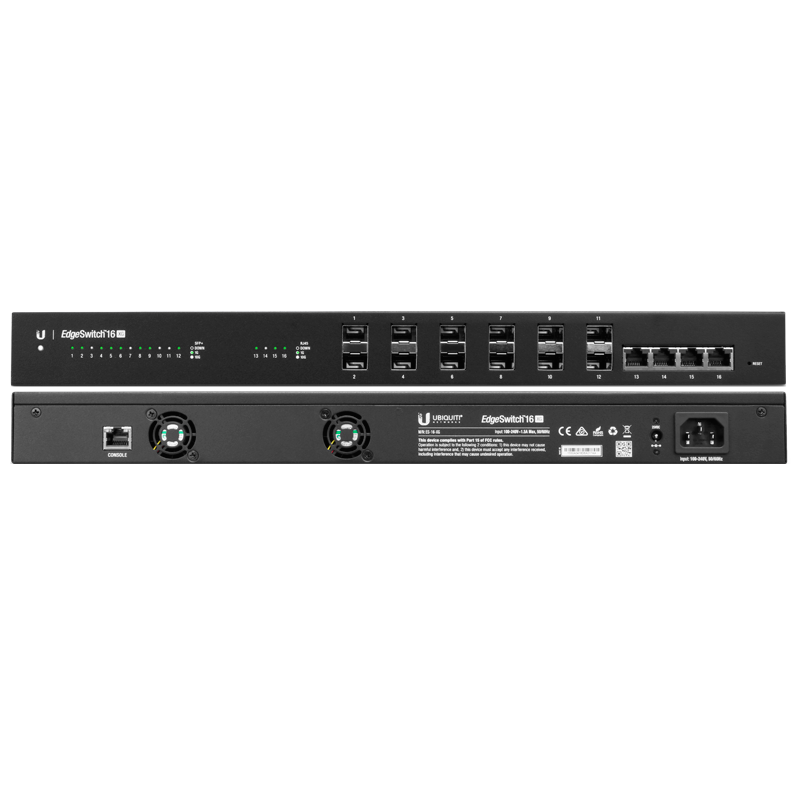

Коммутатор Ubiquiti EdgeSwitch 16 XG ES-16-XG

EdgeSwitch 16 XG — новая модель, в линейке хорошо известных профессиональных свитчей от Ubiquiti Netwoks предназначенная для коммутации оптоволокна. Основные отличия устройства - высочайшая, недостижимая ранее пропускная способность а так же возможность передачи данных со скоростью до 10 гб/сек по витой паре.


4 RJ45

12 SFP+ ports
В наличии
24004
0
Коммутатор Ubiquiti EdgeSwitch 16 XG
Коммутатор Ubiquiti EdgeSwitch 16 XG
Коммутатор Ubiquiti EdgeSwitch 16 XG
Коммутатор Ubiquiti EdgeSwitch 16 XG
Коммутатор Ubiquiti EdgeSwitch 16 XG
Сравнить модели
10 18 26 26 70 70 26 70 32 160 Пропускная способность, Gbps
8 16 24 24 48 48 24 48 4 4 Gigabit RJ45 Ports
Нет Нет Нет Нет 2 2 Нет 2 Нет 12 SFP+ Ports
2 2 2 2 2 2 2 2 12 - SFP Ports
150 150 250 500 500 750 25 56 56 56 Макс. потребляемая мощность

Коммутатор Ubiquiti EdgeSwitch 16 XG

Рейтинг 5.0 - 152 голосов

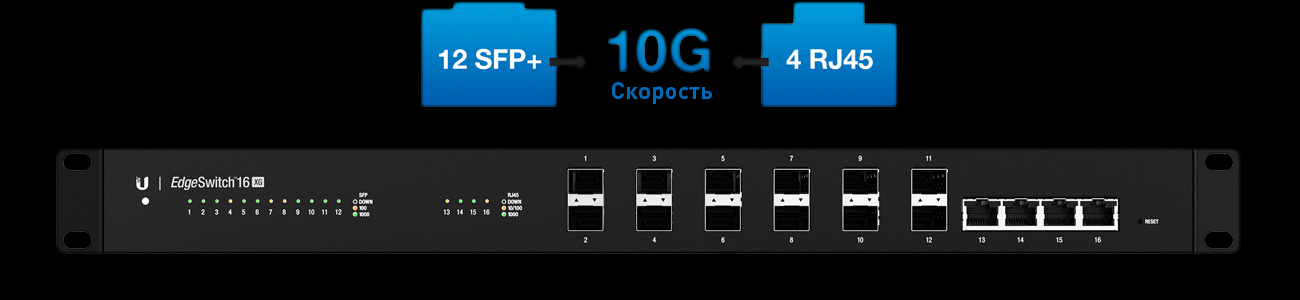

Коммутатор предназначен для соединения сегментов сетей и отлично справится с высокой нагрузкой, присущей подобному типу использования. Двенадцать портов SFP+, обеспечивают скорость передачи данных до 10 гб каждый, кроме того EdgeSwitch 16 XG имеет 4 RG45 порта с поддержкой новейшей технологии 10GBASE-T, которая позволяет передавать данные со скоростью до 10 гб\сек ( необходимо использование кабелей категории 6 либо выше).

Скачать прошивку
(v1.7.3) EdgeSwitch (.stk)
Настройка
ES 16XG
Спецификация
для ES 16XG
Сертификат для
ES 16XG

Традиционно для серии инженеры компании при проектировании устройства заложили большой запас мощности. При суммарной физической пропускной способности в 160 гб\сек вычислительная часть коммутатора способна обработать поток трафика со скоростью 320 гб\сек. Таким образом проблема нестабильной работы устройства при высокой загрузке не может возникнуть в принципе. Пакетная производительность EdgeSwitch 16xg составляет 238.10 млн пакетов в секунду.

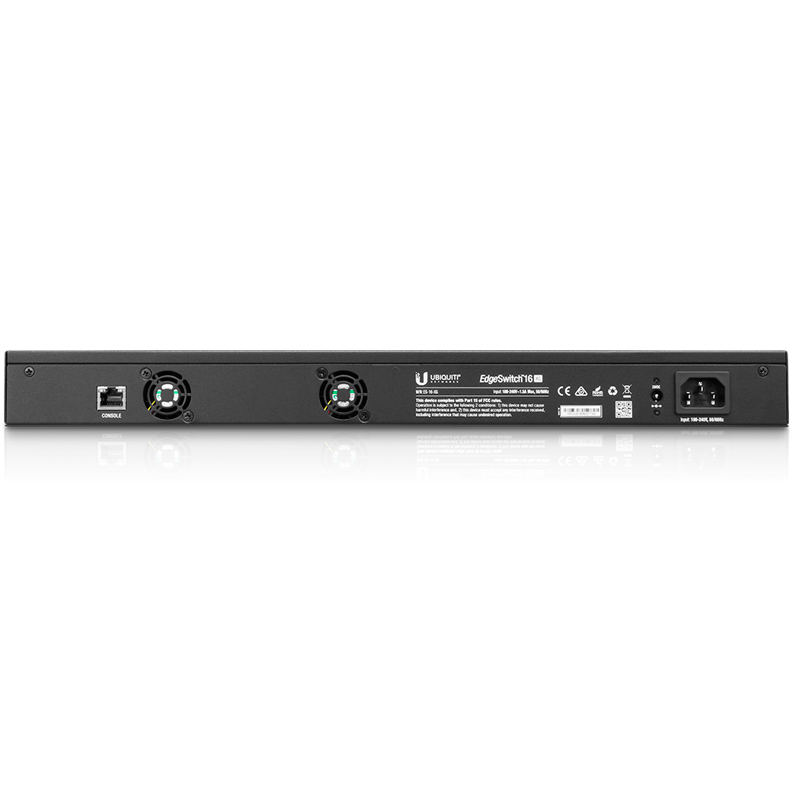

Ubiquiti ES-16XG

Коммутатор обладает богатым функционалом и имеет встроенный DHCP сервер, а так же поддерживает статическую маршрутизацию, VLAN, агрегирование каналов, приоретизацию пакетов QoS и многое другое. Управление EdgeSwitch 16 XG может осуществляться как через традиционный вебинтерфейс, выполненный в привычном для программных продуктов компании стиле, так и при помощи командной строки, с помощью Telnet либо SSH.

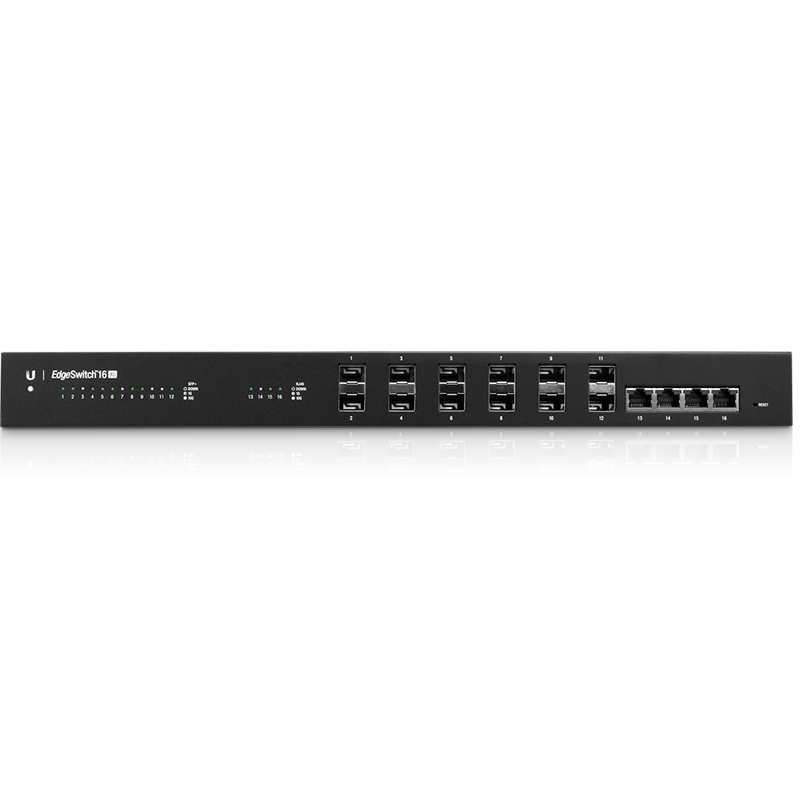

Все порты устройства имеют светодиодную индикацию состояния, благодаря чему бросив лишь один беглый взгляд на корпус коммутатора можно легко определить состояние порта, наличие активности, а так же скорость установленного соединения. Прочный металлический корпус надежно защищает электронику коммутатора от повреждения, занимая при этом всего лишь единственный U слот в серверном шкафу. Для установки в шкаф используются специальные кронштейны, идущие в комплекте поставки.

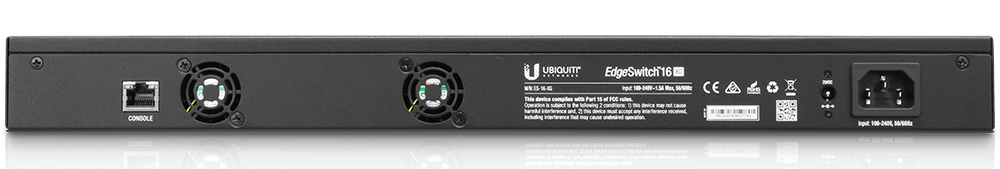

Ubiquiti ES-16XG

Модель ES-5XP ES-8XP ES-8-150W ES-10X ES-10XP ES-12F ES-16-150W EP-S16 ES-24-LITE ES-24-250W/500W ES-16-XG ES-48-500W/750W ES-48-LITE
Внут. пропускная способность 10 Гбит 16 Гбит 20 Гбит 20 Гбит 20 Гбит 32 Гбит 36 Гбит 72 Гбит 320 Гбит 52 Гбит 52 Гбит 140 Гбит 140 Гбит
Порты 10/100/1000 Мбит RJ45 5 8 8 8 8 4 16 16 24 24 48 48
Порты 10/1 Гбит RJ45 4
Порты 1 Гбит SFP 2 2 2 8 (100/1) 4 (1) 2 2 2 2 2
Порты 10/1 Гбит SFP+ 2 12 2 2
Макс. потребляемая мощность (без PoE) 20 Вт 8 Вт 8 Вт 56 Вт 28 Вт 40 Вт 36 Вт 25 Вт 30 Вт 56 Вт 64 Вт
Питание 24В DC 230VAC 240 / 54 В 24 В DC / 24 В 24В DC 240 / 24 В 240 В AC 54 В DC / 54 В 240 В AC 240 В AC 240 В AC 240VAC 240VAC
Напряжение DC 42-56 В 9-30 В 9-30 В 16-25 В 42-56 В
Вход PoE 24 В 54 В, 4-пары
Выход PoE (порты) 5 8 8 1 8 16 4/4, 12/2 24 48
Режим PoE, выход 24 В 24/48 В af/at / 24 В 24 В 24 В af/at / 24 В af/at/24/54В af/at / 24 В af/at / 24 В
Напряжение PoE, выход 24 В 24/48 В 24/54 В 24 В 24 В 24/54 В 24/54 В 24/54 В 24/54 В
Выход PoE, макс. нагрузка, общая 130 Вт 15 Вт 52 Вт 122 Вт 240 Вт 220 / 470 Вт 436 / 686 Вт
Макс. потребляемая мощность (вкл. PoE) 60 Вт 150 Вт 150 Вт 24 Вт 60 Вт 150 Вт 300 Вт 250 / 500 Вт 500 / 750 Вт
Макс. нагрузка PoE на порт 11.5Вт 11.5 / 23Вт 17 / 34.2Вт 15Вт 15Вт 17 / 34.2Вт 17 / 34.2Вт 17 / 34.2Вт 17 / 34.2Вт
Консольный порт

Технические характеристики Ubiquiti EdgeSwitch 16 XG

Размеры 443 x 43 x 221 мм
Вес 2.62 кг (2.71 кг с креплениями для установки в стойку)
Корпус Сталь SGCC
Внутренняя пропускная способность 160 Гбит/с
Совокупная пропускная способность портов 320 Гбит/с
Скорость обработки пакетов 238.10 млн пакетов/с
Максимальное энергопотребление 36 Вт (исключая SFP/SFP+ модули)
Способ питания AC: 100-240 В AC/50-60 Гц, универсальный вход
DC: Встроенный разъём питания (2.5 мм): 16-25 В / 56 Вт
Поддерживаемый диапазон напряжения AC: 100-240 В AC
DC: 16-25 В DC
Блок питания AC/DC, внутренний, 56 Вт DC
Индикаторы на порту данных Скорость / Состояние соединения / Активность соединения
Сетевые интерфейсы 12х 1/10 Гбит/с SFP+ Ethernet
4х 1/10 Гбит/с RJ45 Ethernet
Интерфейс управления Последовательный консольный порт RJ45, Ethernet in/Out Band
Крепление в стойку Да, высота 1U
Защита от электростатического разряда/электромагнитного импульса По воздуху: ±24 кВ
При контакте: ±24 кВ
Испытание на шок и вибрацию ETSI300-019-1.4 Standard
Рабочая влажность 5.. 95 %
Температура окружающей среды рабочая -5.. +40 °C

Настройка Ubiquiti EdgeSwitch 16 XG

Ubiquiti Network Management System

Открыть: Демо версию UNMS (Ubiquiti Network Management System) в новом окне или в новой вкладке



Страница списка подключенных устройств в UNMS:

Ubiquiti Network Management System

Главная страница панел управления UNMS:

Ubiquiti Network Management System
