Точка доступа Ubiquiti  IsoStation 5AC

Благодаря алюминиевому основанию из литого под давлением алюминия и взаимозаменяемой антенне IsoStation ™ доступен в двух моделях и обеспечивает повышенную производительность вашей сети, используя технологию, которая изолирует связь лучей между вашими устройствами. IsoStation AC обеспечивает пропускную способность до 450+ Мбит / с, а IsoStation M5 обеспечивает пропускную способность до 100+ Мбит / с.


450+ Mbps

5+ km

(8.09 lbf @ 125 mph)
Радиомост Ubiquiti  IsoStation
Радиомост Ubiquiti  IsoStation
Радиомост Ubiquiti  IsoStation
Радиомост Ubiquiti  IsoStation
Радиомост Ubiquiti  IsoStation
Радиомост Ubiquiti  IsoStation

Точка доступа IsoStation-5AC

Рейтинг 4.6 - 84 голосов
Сравнить группыСравнитьмодели
2.4 3 5           Частота, ГГц
10 10 13           Дальность до, км
26 25 27           Мощность, dBm±2
n n a           Стандарт Wi-Fi
10,4~11,2 12,4~13,7 14,6~16,1           Антенна, dBi

IsoStation 5AC инновационная точка доступа предназначенная для решения любых задач – от развертывания базовых станция до создания соединений конфигурации точка-точка. Подобной универсальностью точка доступа обязана уникальной модульной схеме со сменными антеннами.

Скачать
airOS® 8 User Guide
Настройка IsoStation 5AC Сертификат для IsoStation 5AC
NanoStationM2 внешний вид

Точка доступа имеет весьма непривычный внешний вид и мало напоминает все другое оборудование Ubiquiti Networks провайдерского класса. Первой особенностью является необычна форма корпуса – основание точки доступа содержащее электронную часть представляет собой диск небольшого диаметра изготовленный из высокопрочного алюминиевого сплава, что гарантирует прекрасное экранирование от электромагнитных помех. Вторая особенность - модульная схема с возможностью замены антенн.

Внешний вид isoStation-5

Антенные модули IsoStation 5AC представлены в четырех различных вариантах. По умолчанию используется антенна с диаграммой направленности 45 градусов, обеспечивающая коэффициент усиления до 14 dbi. Так же есть другие варианты излучателей, диаграмма направленностей которых составляет 30,60 и 90 градусов.

Все антенны имеют рупорную конструкцию обеспечивая превосходный уровень радиоизоляции с минимальными паразитными боковыми лепестками засветки, что в сумме с отличным экранированием основания дает возможность использовать точку доступа максимально близко с другим оборудованием. Кроме того в некоторых из них применена инновационная ассиметричная форма отражателя, значительно улучшающая характеристики антенны.

Внешний вид isoStation-5

Мощность интегрированной радиочасти IsoStation 5AC достигает 25 dbm. Используется частотный диапазон 5 Ггц. Для передачи данных используется фирменный поллинговый протокол AirMax AC, который обеспечивает высочайшую скорость передачи данных, достигающую 450 мбит/сек и более.

Внешний вид isoStation-5

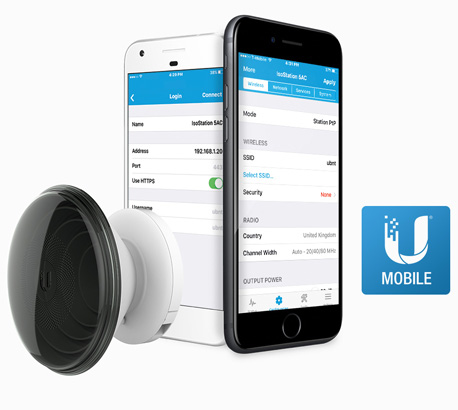

IsoStation 5AC работает под управлением новой версии фирменной операционной системы AirOs 8, которая обладает значительно переработанным интерфейсом с расширенными возможностями получения статистических данных в реальном времени и улучшенной стабильностью. Кроме того, управление IsoStation 5AC может осуществляться при помощи фирменного приложения U Mobile, которое доступно для скачивания на мобильные устройства в магазинах GooglePlay и AppStore.

Инженеры Ubiquiti продемонстрировали, насколько важно в наши дни неуклонно следовать балансу «цена-качество». Точка доступа Nanostation M2 сочетает в себе целый ряд достоинств — она обладает мощным передатчиком и чувствительной антенной при небольших размерах, а также является всепогодной, что будет незаменимым для жителей суровых климатических зон. Доступность устройства в финансовом аспекте также привлечет много потенциальных потребителей.


Точка доступа IsoStation-5AC
Точка доступа IsoStation-5AC
Точка доступа IsoStation-5AC
Точка доступа IsoStation-5AC
Точка доступа IsoStation-5AC
Точка доступа IsoStation-5AC
Точка доступа IsoStation-5AC
Точка доступа IsoStation-5AC
Точка доступа IsoStation-5AC
Точка доступа IsoStation-5AC
Точка доступа IsoStation-5AC
Точка доступа IsoStation-5AC
Точка доступа IsoStation-5AC
Точка доступа IsoStation-5AC
Точка доступа IsoStation-5AC
Точка доступа IsoStation-5AC
Точка доступа IsoStation-5AC
Точка доступа IsoStation-5AC
Точка доступа IsoStation-5AC
Точка доступа IsoStation-5AC
Точка доступа IsoStation-5AC
Точка доступа IsoStation-5AC
Точка доступа IsoStation-5AC
Точка доступа IsoStation-5AC

Технические характеристики Ubiquiti IsoStation 5AC

Рабочая частота5150 - 5875 МГц
Размеры174 x 174 x 150 мм - с рупором
131 x 131 x 65 мм - без рупора
Вес725.7 г - с рупором
408.2 г - без рупора
Максимальное энергопотребление8.5 Вт
Блок питания24 В, 0.5 А гигабитный PoE-адаптер
Способ питанияPassive PoE (пара 4 и 5 - положительная, 7 и 8 - отрицательная)
Усиление14 дБи
Выходная мощность25 дБм
Ширина луча45° (стандартный рупор)
Сетевой интерфейс1х 10/100/1000 Ethernet-порт
ПроцессорMIPS 74 Kc
ОЗУ64 МБ DDR2
Светодиодный индикатор1х Питание
КреплениеНа мачту
Ветровая нагрузка36 ньютон при 200 км/ч
Стойкость к ветруДо 200 км/ч
Защита от электростатического разряда/электромагнитного импульсаПо воздуху: ±24 кВ
При контакте: ±24 кВ
Температура окружающей среды рабочая-40.. +70 °C
Влажность окружающей среды рабочая5.. 95 % (без конденсации)

Настройка Ubiquiti IsoStation 5AC в режиме моста

Настройка NanoStation в режиме моста

    В данной статье приводится пример настройки NanoStation M2 в режиме моста (точка-точка) с описанием основных параметров. Более подробное описание и настройка других режимов в разделе Техинфо.

    Последняя версия прошивки тут

    Настройка NanoStation M2 wifi точка доступа

    Кратко скажем несколько слов про AirMax и AirView.

    AirMax — это набор технологий, позволяющих улучшить возможности приоретизации трафика, а также оптимизировать работу устройств с схеме «точка—многоточка».

    AirView — спектроанализатор на основе NanoStation M2, позволяющий сканировать радиоэфир с целью выбора оптимальной рабочей частоты.

    Настройка NanoStation M2 wifi точка доступа

    Настройка NanoStation M2. Настраиваем первое устройство в режим Access Point (Точка доступа).

    1. Подключаем NanoStation M2 к устройству PoE (порт POE), порт LAN подключаем к локальной сети либо непосредственно к компьютеру (устройству необходимо несколько минут для загрузки операционной системы).
    2. В адресной строке браузера набираем http://192.168.1.20 (IP-адрес указан на упаковке изделия).
    3. В появившемся окне авторизации вводим логин и пароль по умолчанию: ubnt (логин), ubnt (пароль). Если Вы уже настраивали устройство или его настраивали в сервисе, возможно, Вам понадобится ввести тот логин и пароль, которые были присвоены ранее. Если Вы их не помните, необходимо перезагрузить устройства при помощи кнопки Reset (под крышкой устройства).
    4. Внимание! При перезагрузке устройства все настройки «сбрасываются» к заводским (по умолчанию). В случае корректной авторизации, Вы попадаете на главную страницу Main управляющего этим устройством программного обеспечения.

      Настройка NanoStation M2 wifi точка доступа
    5. Переходим в закладку Wireless.
    6. В пункте Wireless Mode выбираем режим Access Point.
    7. Настройка NanoStation M2 wifi точка доступа
    8. Присваиваем точке доступа SSID (идентификатор сети) для того, чтобы в дальнейшем при подключении абонентских станций мы выбрали именно нашу точку доступа.
    9. В поле Country Code можно оставить по умолчанию United States или поставить Compliance Test, это даст Вам возможность использовать максимальную мощность передатчика и расширенный диапазон частот. Данный параметр отвечает за нормы и стандарты, принятые в различных странах дляWiFi-оборудования.
    10. Параметр Channel Width определяет ширину спекра, от этого значения зависит пропускная способность: 40 МГц до 300 Мбит/с, 20 МГц до 130 Мбит/с, 10 МГц до 65 Мбит/с, 5 МГц до 32,5 Мбит/с.
    11. Параметр Channel shifting по умолчанию имеет значение Disabled, он позволяет перенести центральную частоту рабочего канала на несколько МГц вверх или вниз для уменьшения помех от других источников WiFi.
    12. Значение Frequency определяет рабочий канал (частоту), на котором будет работать точка доступа.
    13. Параметр Extension Channel включен по умолчанию только при использовании режимов Access Point или Access Point WDS с шириной канала 40 МГц. Это позволяет системе использовать для передачи данных два канала в 20 МГц одновременно с целью увеличения пропускной способности.
    14. Значение Frequency List позволяет выбрать определенные частотные каналы, доступные для сканирования при поиске точек доступа (применяется для режимов Station и Station WDS).
    15. В поле Output Power выставляем выходную мощность передатчика.
    16. В поле Max TX Rate можно задать фиксированную скорость передачи данных или выбрать Automatic. Это позволит выбирать оптимальную скорость, исходя из условий качества связи.
    17. При необходимости защиты Вашей сети от несанкционированного доступа в разделе Wireless Security можно выбрать необходимый режим шифрования. Если Вы не знакомы с представленными режимами шифрования, советуем Вам настроить точки с использованием WPA2-AES.
    18. Нажимаем кнопку Change, а затем в верхней части активной закладки кнопку Apply для сохранения изменений.

    Настраиваем второе устройство NanoStation M2 в режим «Station».

    1. Подключаем NanoStation M2 к компьютеру, как было указано выше в пунктах 1—3.
    2. Так как IP-адрес этого устройства идентичен первому, необходимо поменять его, например, на 192.168.1.21. Для этого переходим в раздел Network и меняем IP-адрес.
    3. Не забудьте после этого сохранить настройки.
    4. Настройка NanoStation M2 wifi точка доступа
    5. После перезагрузки устройства Вы сможете попасть в меню для последующей настройки уже по новому IP-адресу.
    6. Переходим в закладку Wireless.
    7. В пункте Wireless Mode выбираем режим Station, после этого в окне должны появиться дополнительные элементы.
    8. Настройка NanoStation M2 wifi точка доступа
    9. Нажимаем кнопку Select, в появившемся окне будут отображаться все точки доступа, которые смогла найти наша абонентская точка NanoStation M2.
    10. Настройка NanoStation M2 wifi точка доступа
    11. Напротив нужной точки доступа ставим точку и нажимаем Lock to AP для копирования mac-адреса в поле Lock to AP MAC, нажимаем Select.
    12. После этого необходимо вставить ранее скопированный mac в поле Lock to AP MAC и нажать кнопку Change, а затем Apply для сохранения изменений.
    13. Внимание! Если у точки доступа включено шифрование, абонентская точка сама определит какое именно и предложит ввести ключ.

      Все последующие устройства подключаются к Access Point точно таким же образом.
