Коммутатор Ubiquiti EdgeSwitch 12 Fiber ES-12F

С увеличением количества оптических линий связи, естественно, возникает потребность в коммутаторах, ориентированных для работы именно с оптоволокном. Ubiquiti EdgeSwitch 12 Fiber — это коммутатор, предназначенный для соединения сегментов сетей с использованием оптоволоконных линий.


32 Gbps

12 SFP ports
В наличии
24098
Коммутатор Ubiquiti EdgeSwitch 12 Fiber
Коммутатор Ubiquiti EdgeSwitch 12 Fiber
Коммутатор Ubiquiti EdgeSwitch 12 Fiber
Коммутатор Ubiquiti EdgeSwitch 12 Fiber
Сравнить модели
10 18 26 26 70 70 26 70 32 160 Пропускная способность, Gbps
8 16 24 24 48 48 24 48 4 4 Gigabit RJ45 Ports
Нет Нет Нет Нет 2 2 Нет 2 Нет 12 SFP+ Ports
2 2 2 2 2 2 2 2 12 - SFP Ports
150 150 250 500 500 750 25 56 56 56 Макс. потребляемая мощность

Коммутатор Ubiquiti EdgeSwitch 12 Fiber

Рейтинг 4.0 - 119 голосов

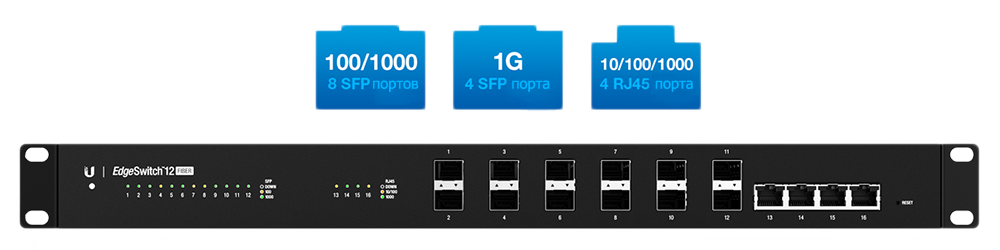

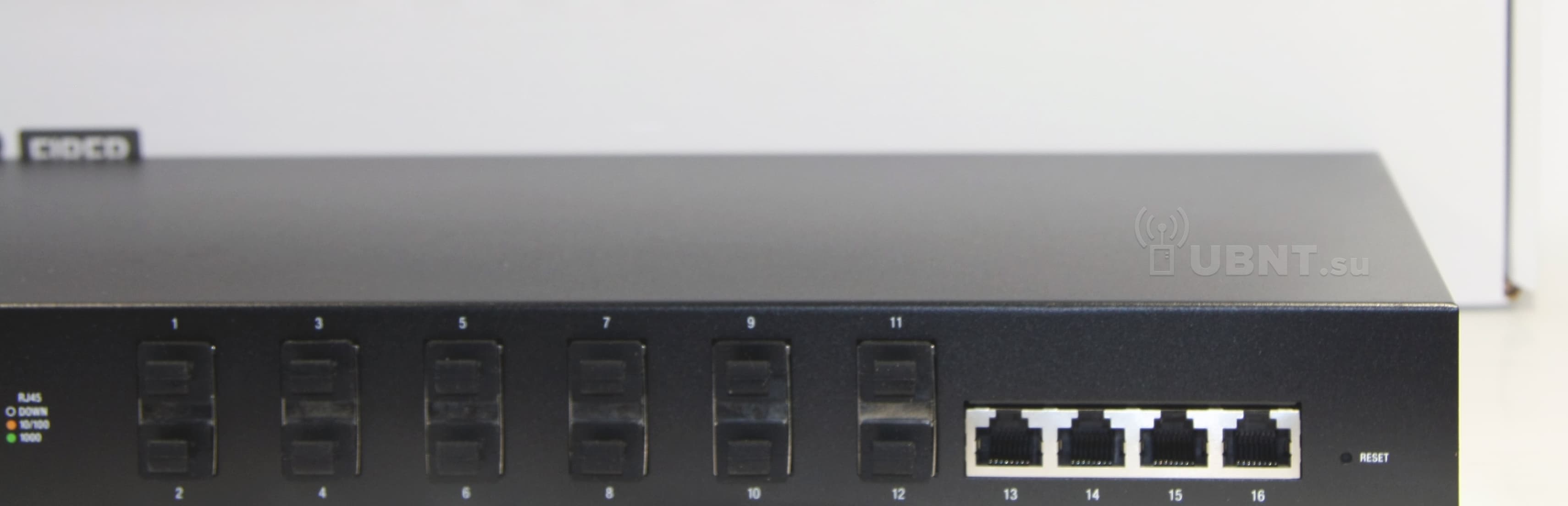

Коммутатор оснащен 12 гигабитными SFP портами, 8 из которых могут работать на скорости 100 Мб/сек. Остальные 4 поддерживают исключительно гигабитный стандарт.

Скачать прошивку
(v1.7.3) EdgeSwitch (.stk)
Настройка
ES-12 Fiber
Сертификат для
ES-12 Fiber
Спецификация
для ES-12 Fiber

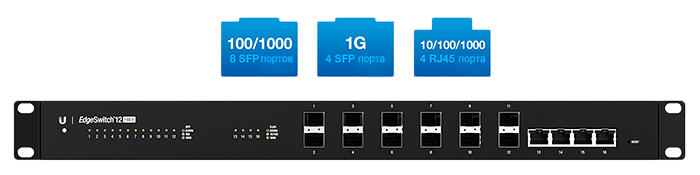

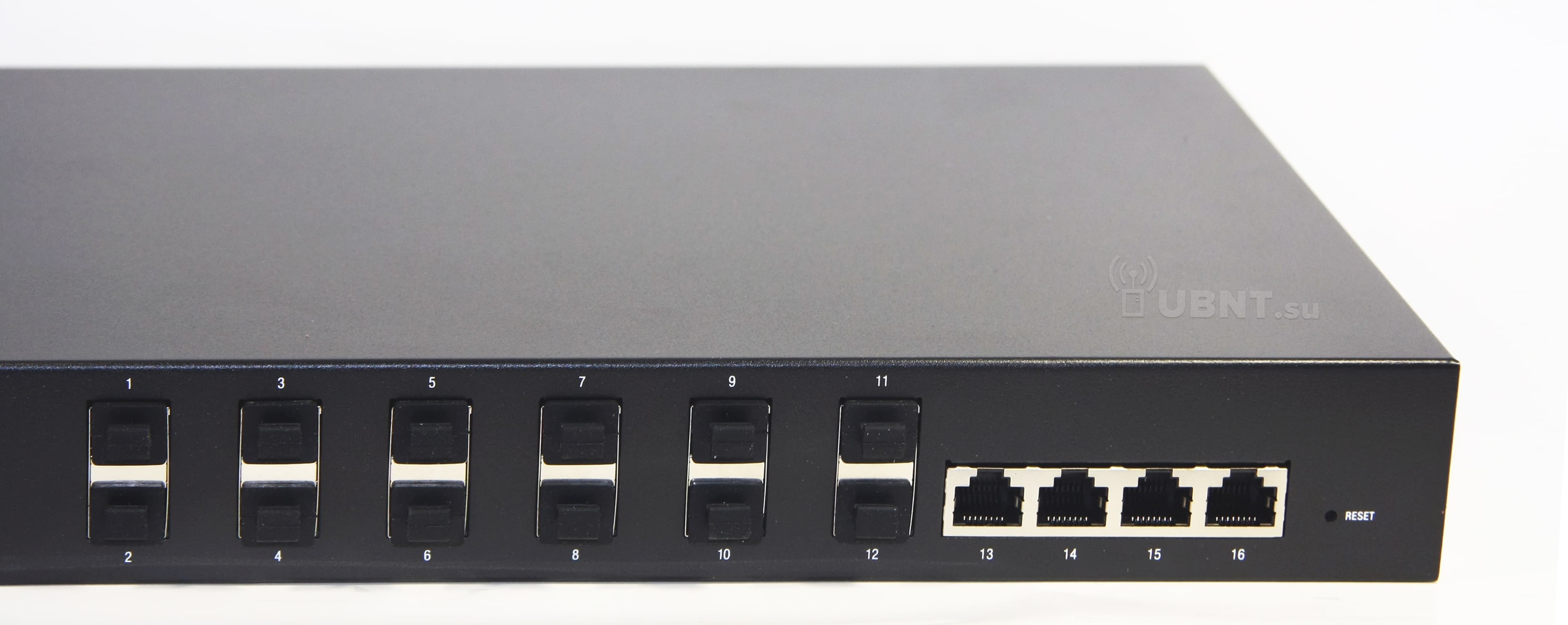

Помимо SFP, коммутатор имеет также 4 традиционных RG45 Ethernet порта, которые могут работать на скоростях от 10 до 1000 Мб/сек. Благодаря уникальной операционной системе, под управлением которой работает Ubiquiti EdgeSwitch 12 Fiber, коммутатор имеет богатейшие возможности. В их число входят как основные функции, так и различные продвинутые параметры, включая агрегирование каналов, MSTP/RSTP/STP, VLAN, DHCP сервер и многое другое.

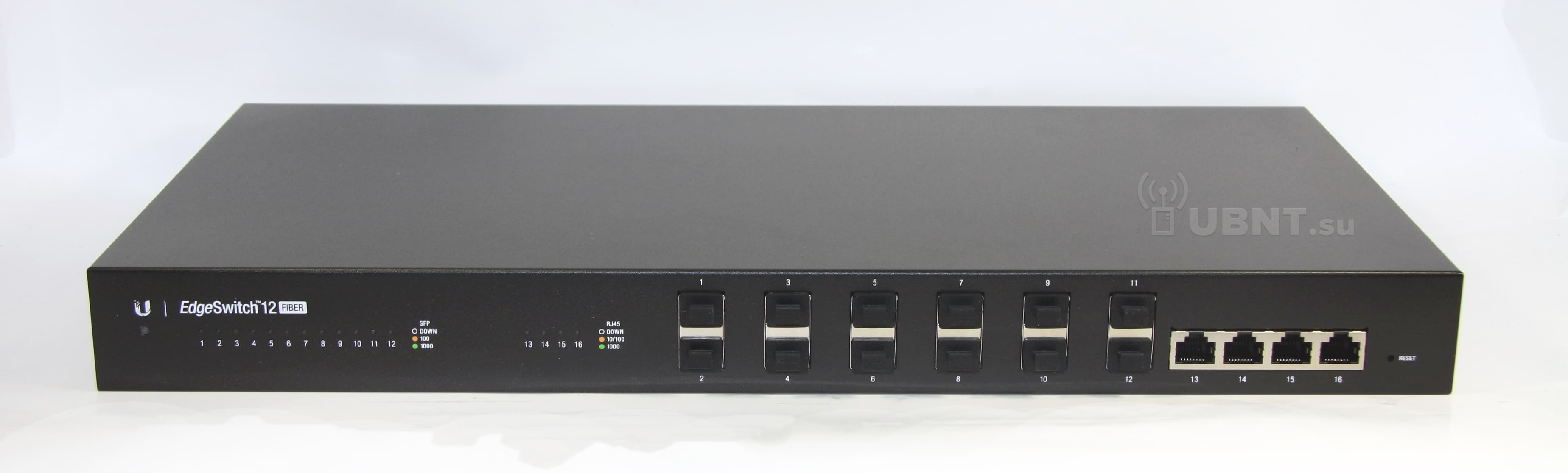

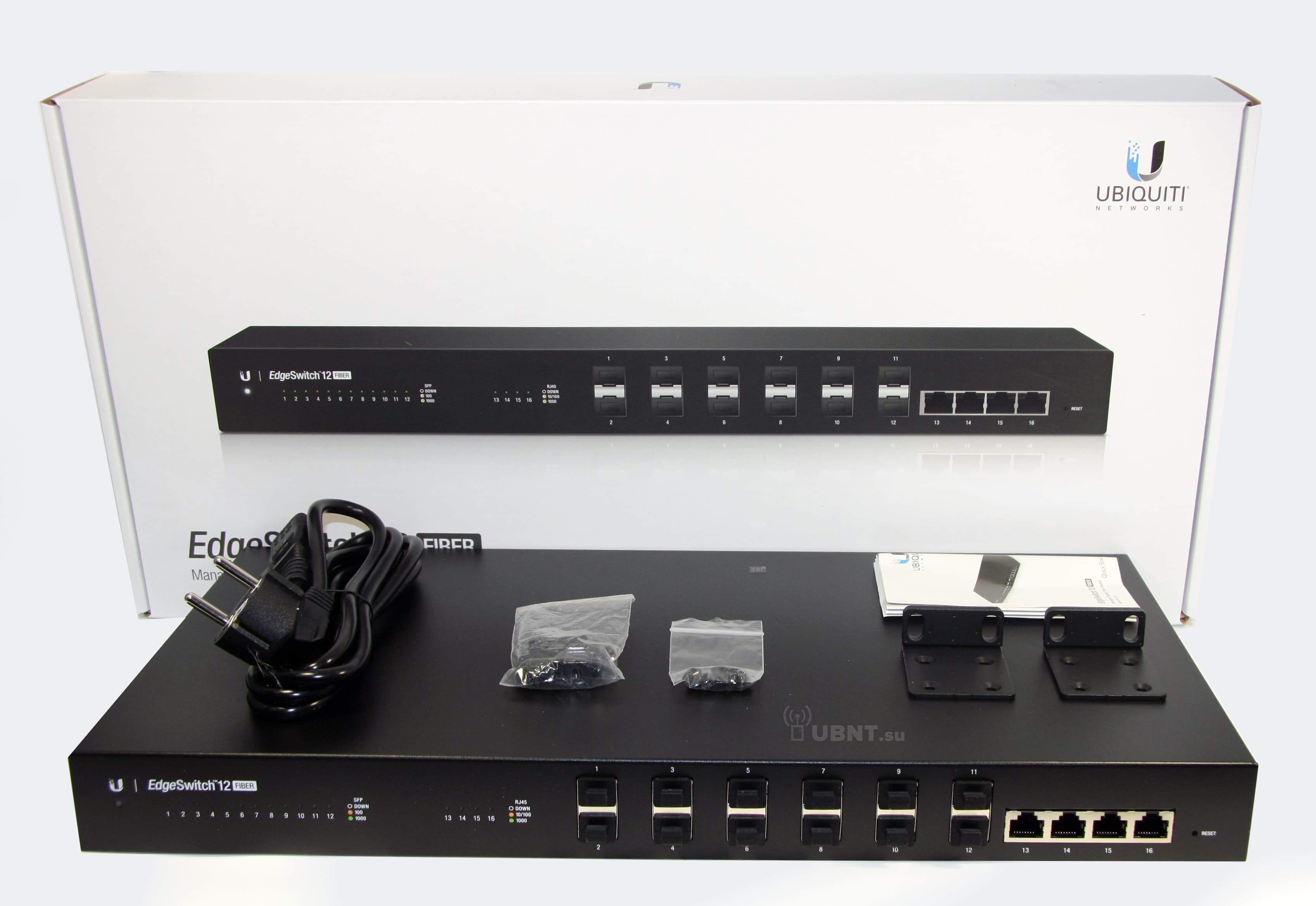

Ubiquiti ES-12 Fiber

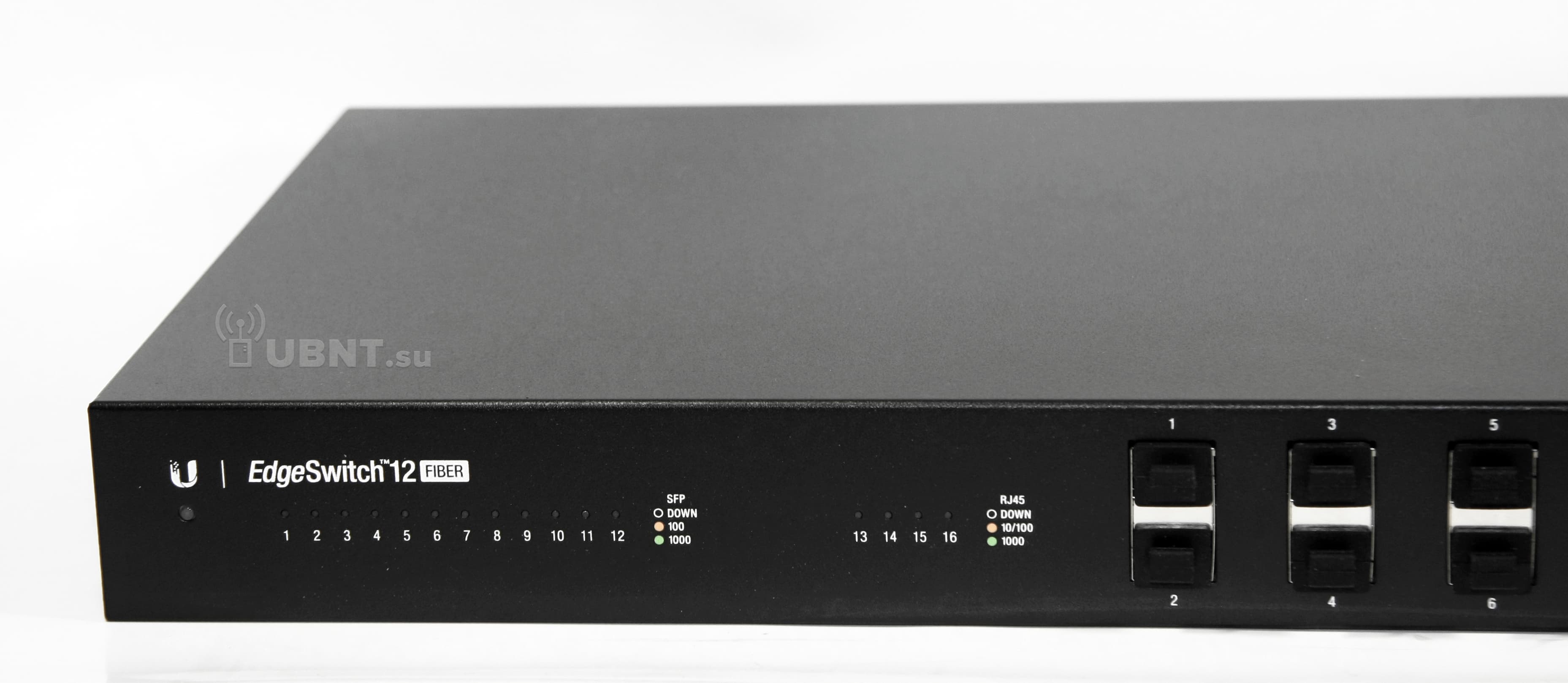

Большой запас вычислительной мощности, которым наделен новый коммутатор, позволяет не волноваться за стабильность его работы даже при пиковых сетевых нагрузках. Достаточно сказать, что при суммарной пропускной способности портов, составляющей 16 Гб/сек, физически Ubiquiti EdgeSwitch 12 Fiber способен обрабатывать до 32 Гб/сек, обеспечивая пакетную производительность в 23.81 миллионов пакетов в секунду.

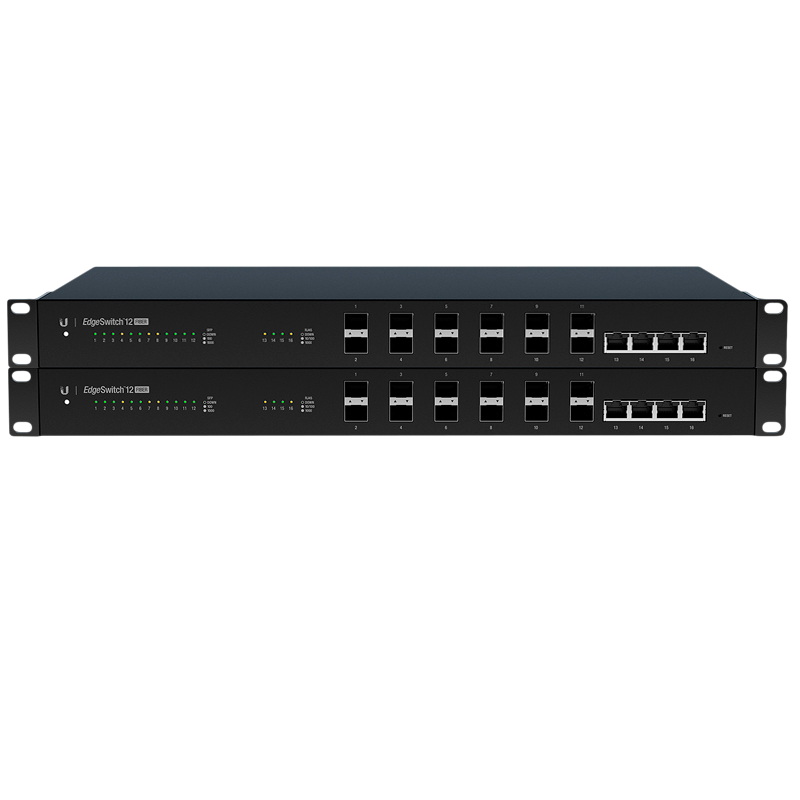

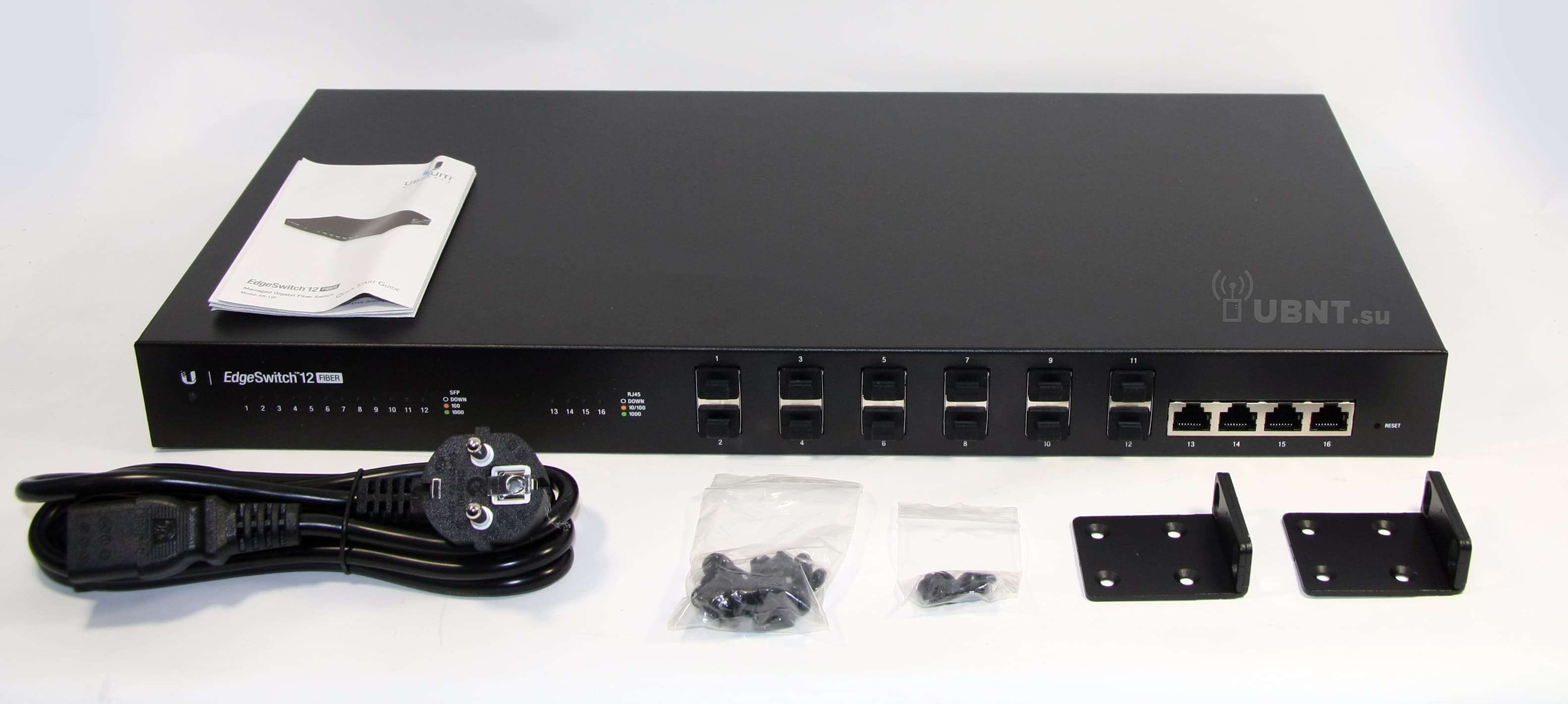

Коммутатор собран в прочном стальном корпусе и предназначен для установки в серверную стойку. Вес устройства вместе с креплениями равен 2.68 кг, а по высоте коммутатор занимает в стойке один стандартный слот U. Несмотря на свой богатый функционал, энергопотребление устройство невелико и составляет 56 Вт.

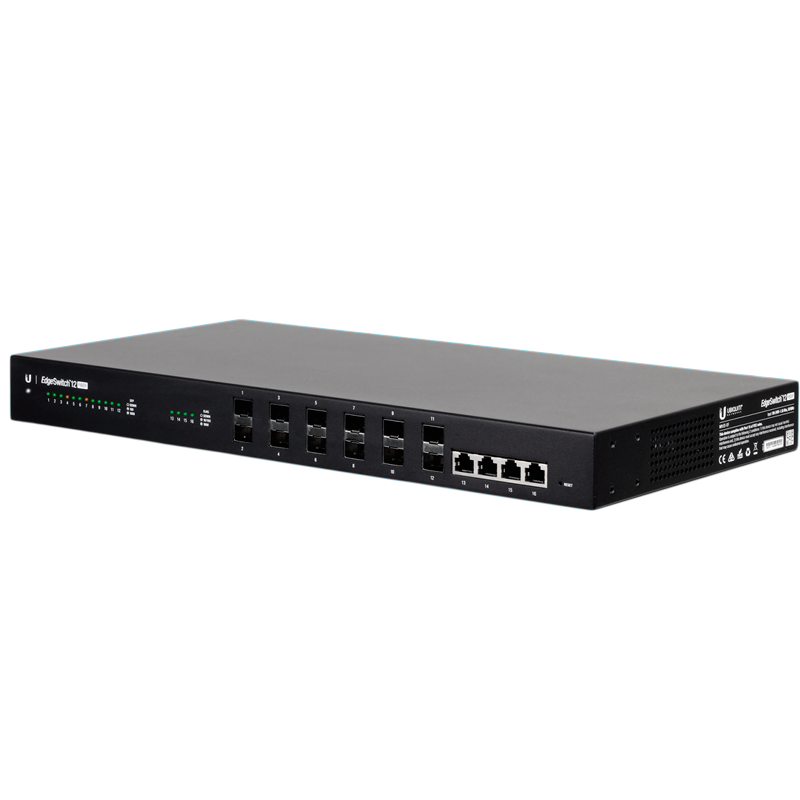

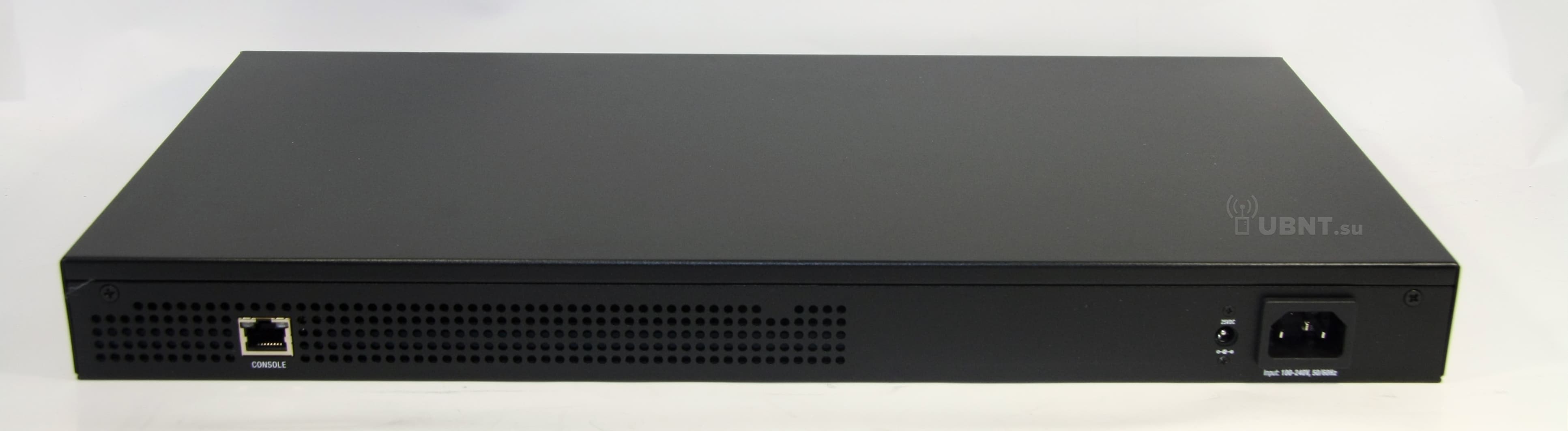

Ubiquiti ES-12 Fiber

Ubiquiti EdgeSwitch 12 Fiber — прекрасный выбор для коммутации оптических соединения при соединении удаленных сегментов сети. Высокая производительность, надежность и простота настройки — вот основные качества нового коммутатора, которые выгодно отличают его от аналогичного оборудования других производителей.


Модель ES-5XP ES-8XP ES-8-150W ES-10X ES-10XP ES-12F ES-16-150W EP-S16 ES-24-LITE ES-24-250W/500W ES-16-XG ES-48-500W/750W ES-48-LITE
Внут. пропускная способность 10 Гбит 16 Гбит 20 Гбит 20 Гбит 20 Гбит 32 Гбит 36 Гбит 72 Гбит 320 Гбит 52 Гбит 52 Гбит 140 Гбит 140 Гбит
Порты 10/100/1000 Мбит RJ45 5 8 8 8 8 4 16 16 24 24 48 48
Порты 10/1 Гбит RJ45 4
Порты 1 Гбит SFP 2 2 2 8 (100/1) 4 (1) 2 2 2 2 2
Порты 10/1 Гбит SFP+ 2 12 2 2
Макс. потребляемая мощность (без PoE) 20 Вт 8 Вт 8 Вт 56 Вт 28 Вт 40 Вт 36 Вт 25 Вт 30 Вт 56 Вт 64 Вт
Питание 24В DC 230VAC 240 / 54 В 24 В DC / 24 В 24В DC 240 / 24 В 240 В AC 54 В DC / 54 В 240 В AC 240 В AC 240 В AC 240VAC 240VAC
Напряжение DC 42-56 В 9-30 В 9-30 В 16-25 В 42-56 В
Вход PoE 24 В 54 В, 4-пары
Выход PoE (порты) 5 8 8 1 8 16 4/4, 12/2 24 48
Режим PoE, выход 24 В 24/48 В af/at / 24 В 24 В 24 В af/at / 24 В af/at/24/54В af/at / 24 В af/at / 24 В
Напряжение PoE, выход 24 В 24/48 В 24/54 В 24 В 24 В 24/54 В 24/54 В 24/54 В 24/54 В
Выход PoE, макс. нагрузка, общая 130 Вт 15 Вт 52 Вт 122 Вт 240 Вт 220 / 470 Вт 436 / 686 Вт
Макс. потребляемая мощность (вкл. PoE) 60 Вт 150 Вт 150 Вт 24 Вт 60 Вт 150 Вт 300 Вт 250 / 500 Вт 500 / 750 Вт
Макс. нагрузка PoE на порт 11.5Вт 11.5 / 23Вт 17 / 34.2Вт 15Вт 15Вт 17 / 34.2Вт 17 / 34.2Вт 17 / 34.2Вт 17 / 34.2Вт
Консольный порт

Технические характеристики Ubiquiti EdgeSwitch 12 Fiber

Размеры 443 x 43 x 221 мм
Вес 2.59 кг (2.68 кг с креплениями для установки в стойку)
Корпус SGCC Steel Сталь SGCC
Общая внутренняя пропускная способность 16 Гбит/с
Совокупная пропускная способность портов 32 Гбит/с
Скорость обработки пакетов 23.81 млн пакетов/с
Максимальное энергопотребление 56 Вт

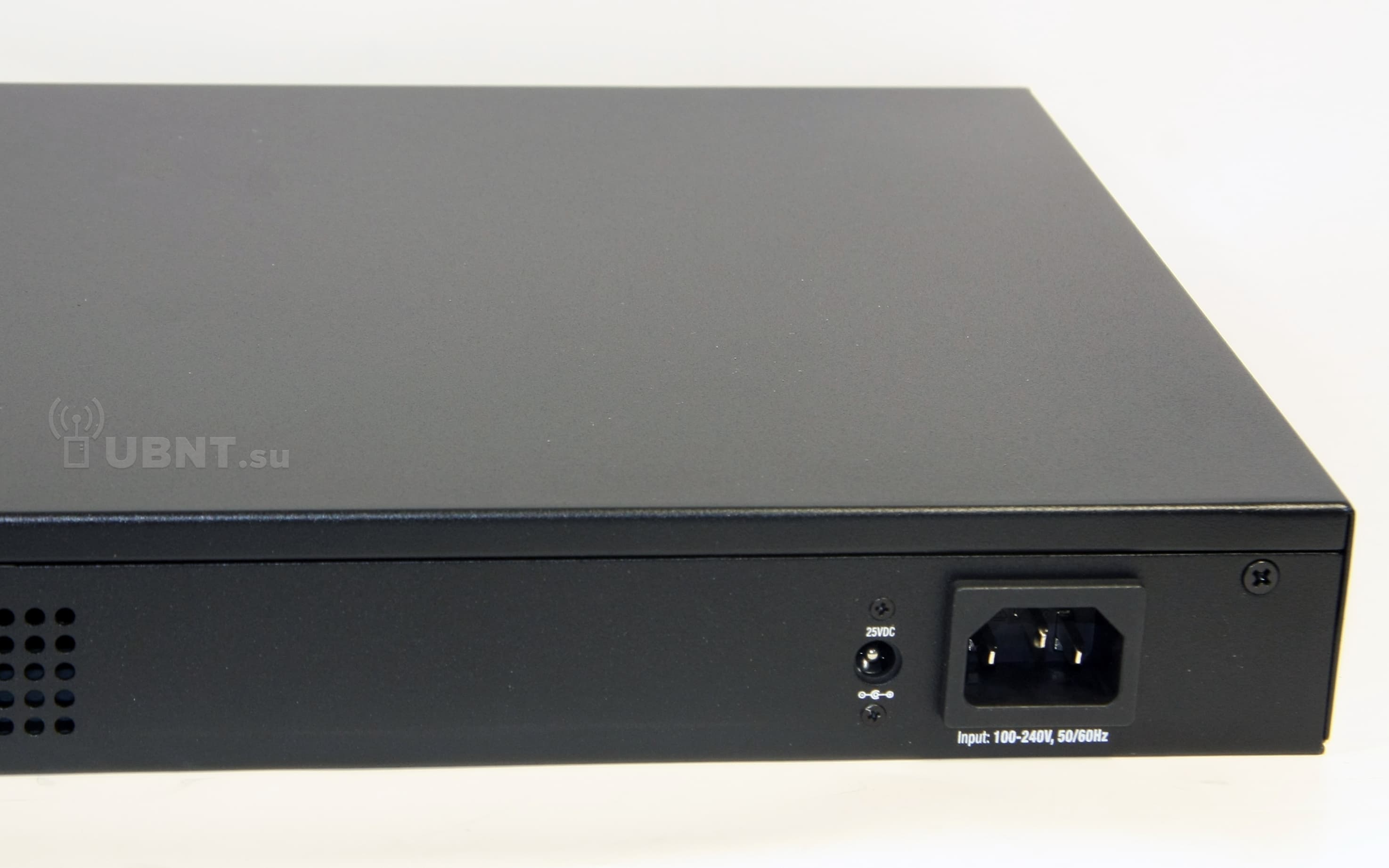

Параметры питания AC: 100-240 В AC, 50-60 Гц, универсальный вход
DC: Встроенный разъём питания (2.5 мм): 16-25 В / 56 Вт
Поддерживаемый диапазон напряжения AC: 100-240 В AC
DC: 16-25 В DC
Блок питания AC/DC, внутренний, 56 Вт DC

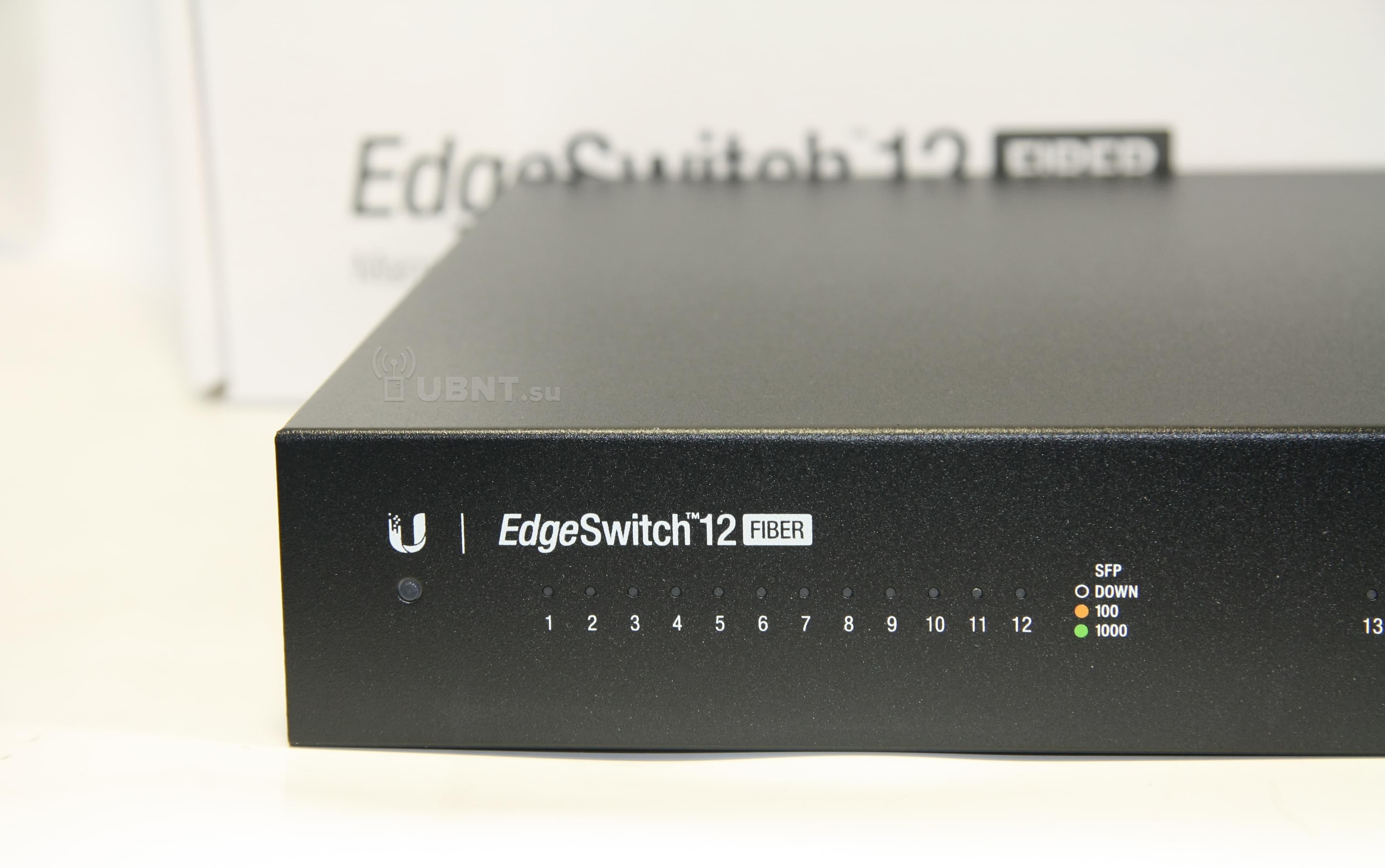

Индикаторы на порту данных Скорость / Состояние соединения / Активность соединения
Сетевые интерфейсы 8х 100/1000 Мбит/с SFP Ethernet
4х 1000 Мбит/с SFP Ethernet
4х 10/100/1000 Мбит/с RJ45 Ethernet
Интерфейс управления Последовательный консольный порт RJ45, Ethernet in/Out Band
Крепление в стойку Да, высота 1U
Защита от электростатического разряда/электромагнитного импульса По воздуху: ±24 кВ
При контакте: ±24 кВ
Испытание на шок и вибрацию ETSI300-019-1.4 Standard
Рабочая влажность 5.. 95 %
Рабочая температура -5.. 40 °C

Настройка Ubiquiti EdgeSwitch 12 Fiber

  • Обзор EdgeSwitch 12 Fiber
  • Ubiquiti Network Management System

    Открыть: Демо версию UNMS (Ubiquiti Network Management System) в новом окне или в новой вкладке



    Страница списка подключенных устройств в UNMS:

    Ubiquiti Network Management System

    Главная страница панел управления UNMS:

    Ubiquiti Network Management System
