Точка доступа Ubiquiti PrismStation 5AC PS-5AC

PrismStation – уникальная новая точка доступа имеющая необычную и оригинальную компоновку. Устройство собранно по модульному принципу с отдельным основанием и рупорными антеннами различной диаграммы направленности. Таким образом обеспечивается максимальная универсальность устройства и возможность максимально подстроить оборудование под конкретные условия использования.


5Ghz

500+Mbps

GPS Sync
В наличии
24226
36490
Радиомост Ubiquiti  PrismStation 5AC
Радиомост Ubiquiti  PrismStation 5AC
Радиомост Ubiquiti  PrismStation 5AC
Радиомост Ubiquiti  PrismStation 5AC
Радиомост Ubiquiti  PrismStation 5AC
Радиомост Ubiquiti  PrismStation 5AC
Сравнить модели
2.4 3 5 6 2.4 5 0.9   Частота, ГГц
10 10 13 15 2 5 5   Дальность до, км
26 25 27 27 23 23 28   Мощность, dBm±2
n n a a n a a   Стандарт Wi-Fi
10,4~11,2 12,4~13,7 14,6~16,1 14,6~16,1 7,4~8,2 12,4~13,2 8   Антенна, dBi
Перейти к полному сравнению

Точка доступа PrismStation 5AC

Рейтинг 4.1 - 74 голосов
Horn 5-30
Рупорная антенна
24314
Horn 5-90
Рупорная антенна
24363

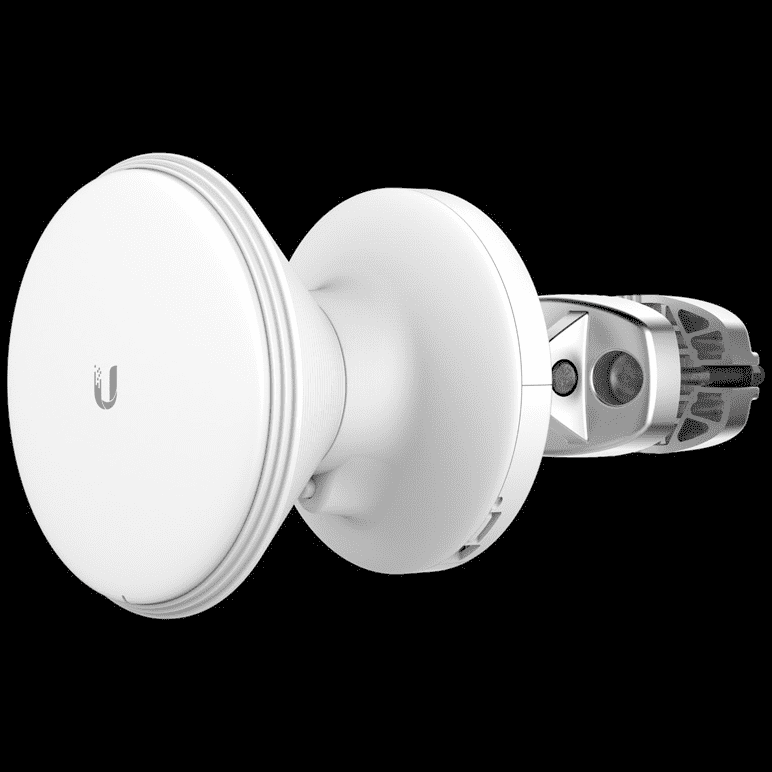

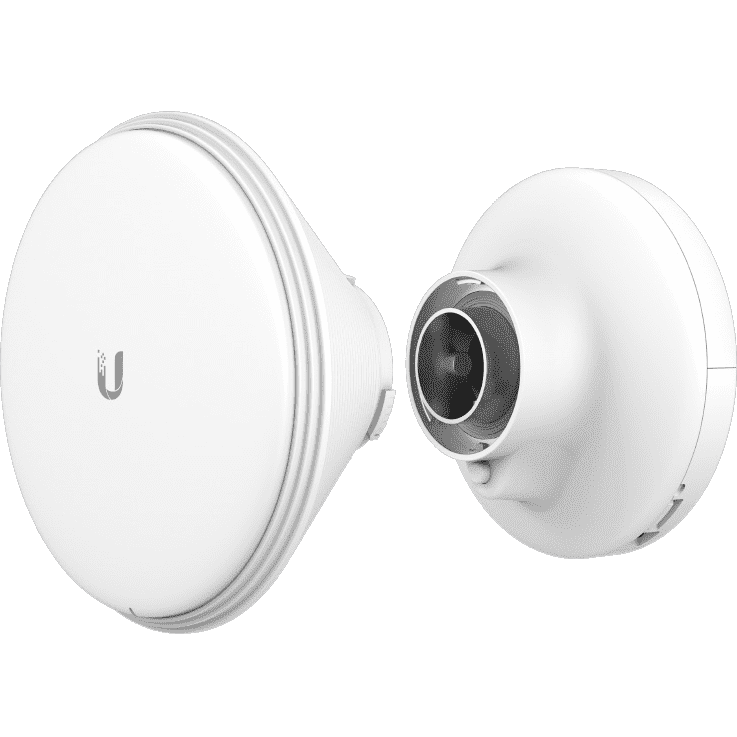

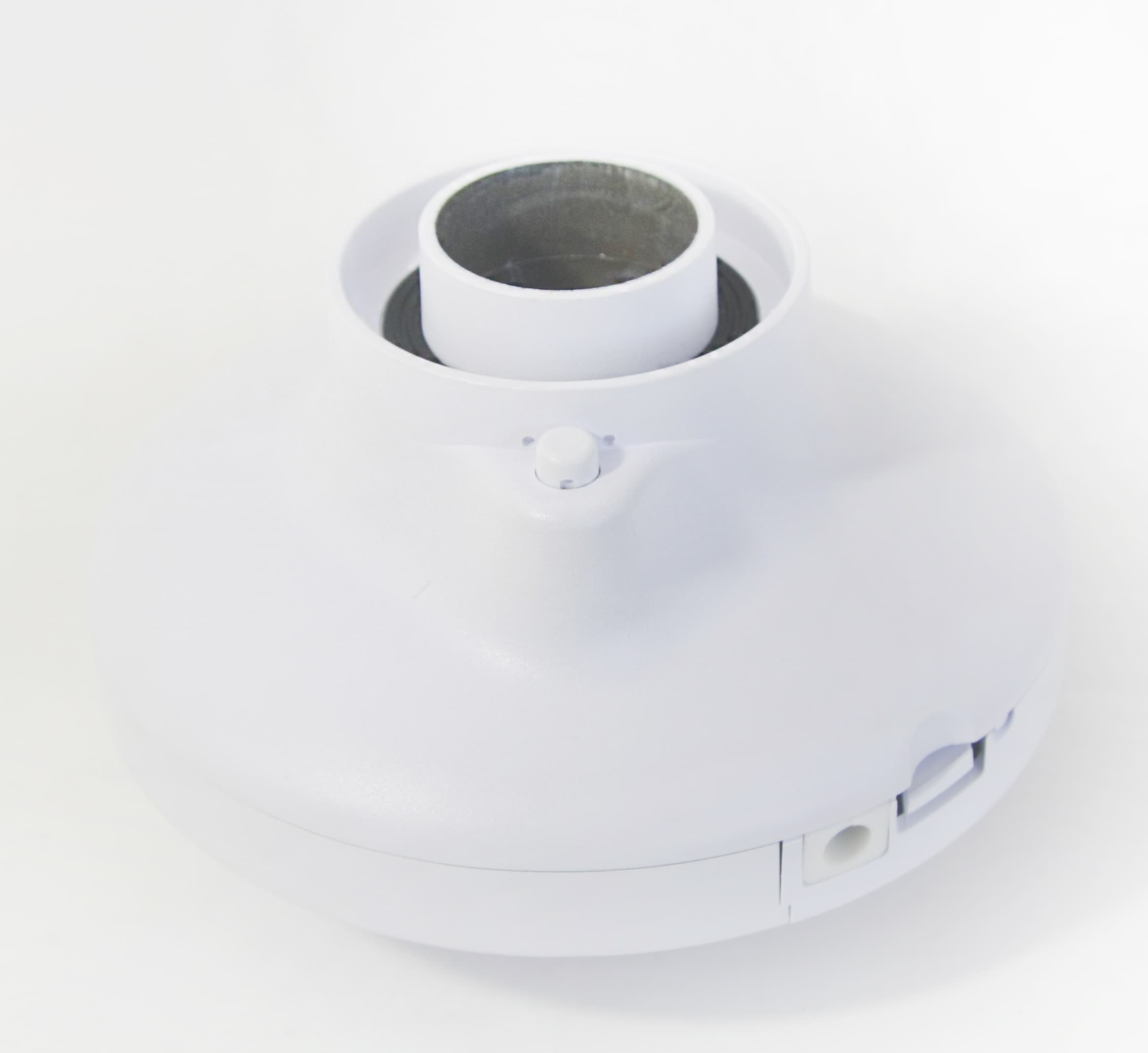

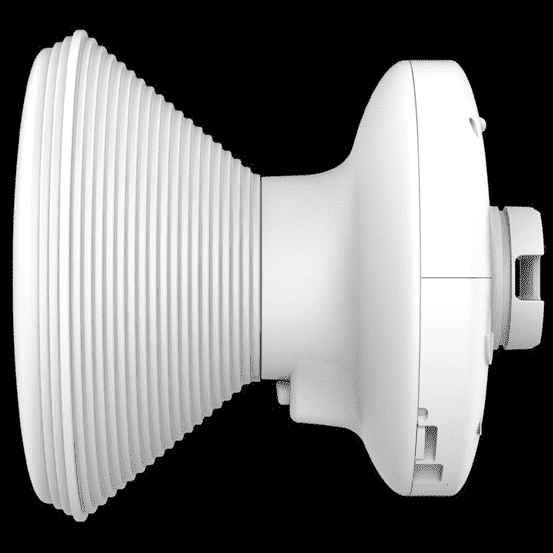

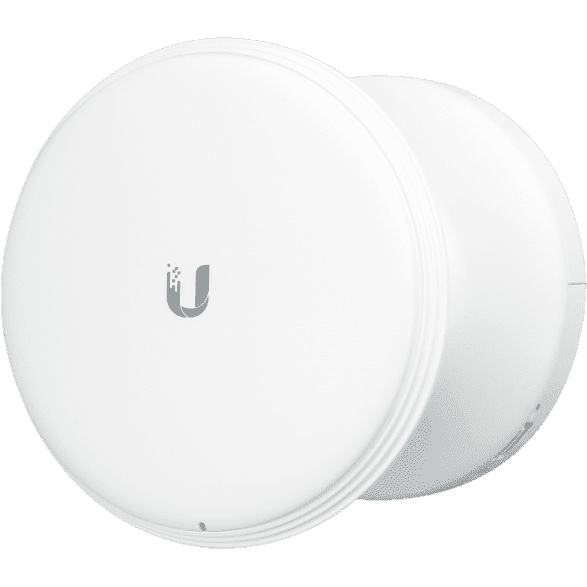

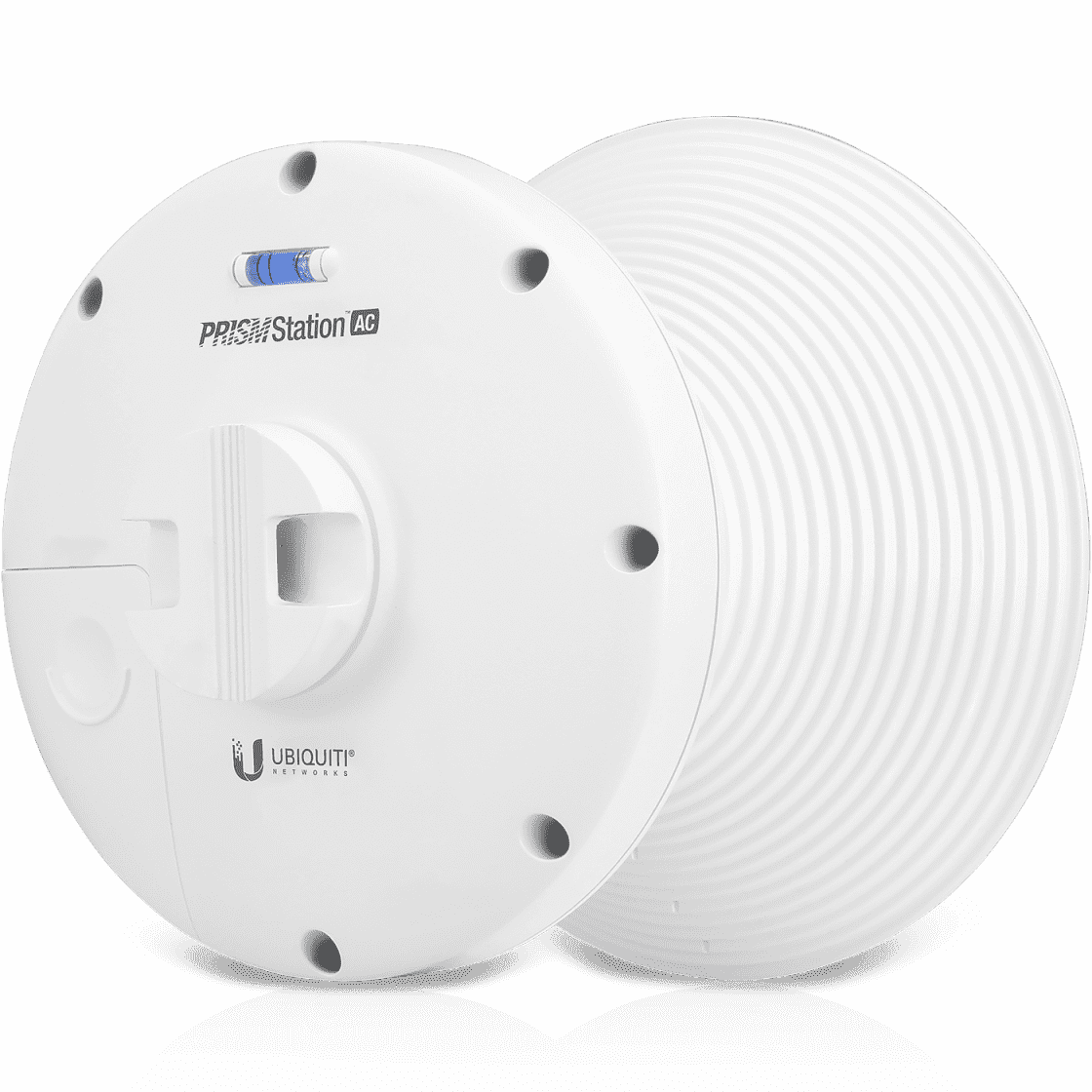

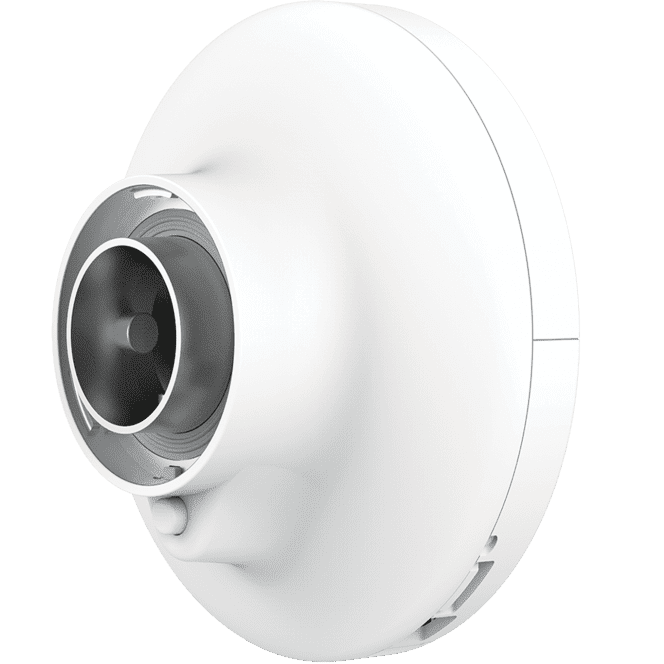

Главной особенностью точки доступа является ее модульная схема. Основание из литого алюминия имеет возможность замены рупорных антенн, которые доступны в различных вариантах, с диаграммой направленности 30,60 и 90 градусов. Главной особенностью точки доступа является ее модульная схема. Основание из литого алюминия имеет возможность замены рупорных антенн, которые доступны в различных вариантах, с диаграммой направленности 30,60,45 и 90 градусов

Радиомост Ubiquiti  PrismStation 5AC Радиомост Ubiquiti  PrismStation 5AC Радиомост Ubiquiti  PrismStation 5AC Радиомост Ubiquiti  PrismStation 5AC

Радиомост Ubiquiti  PrismStation 5AC

Поскольку при размещении оборудования на радиовышках, и площадках для установки оборудования на зданиях редко удается избежать скученности оборудования, инженеры Ubiquiti Networks уделили повышенное внимание радиоизоляции устрйства. Рупорные антенны имеют минимальные паразитные лепестки боковой засветки, а использование при изготовлении корпуса основания литого алюминия обеспечило идеальное магнитное экранирование радиочасти PrismStation.

Важной особенностью точки доступа является фирменные полосовые фильтры AirPrism, значительно улучшающие качество приема и реальную скорость передачи данных в условиях повышенной зашумленности эфира. Интегрированный радиомодуль способен выдавать мощность до 28 dbm

– весьма впечатляющий показатель даже для профессионального беспроводного оборудования вч диапазона.

Передача данных осуществляется на основе запатентованного протокол AirMax AC, который обеспечивает скорость передачи данных превышающую 500 мбит/сек. Главное преимущество AirMax ac заключается в применение схемы TDMA поллинга, где каждый подключенный клиент получает индивидуальный отрезок времени при отправки пакетов данных, что исключает возникновение коллизий.

Настройка и управление PrismStation осуществляется через веб-интерфейс новой фирменной операционной системы AirOs 8, которая обладает значительно переработанным дизайном с расширенными возможностями получения статистических данных в реальном времени и улучшенной стабильностью. Так же, при необходимости точка доступа может быть настроена в фирменном приложении U Mobile, скачать которое на ваши мобильные устройства можно в GooglePlay и AppStore.

Технические характеристики Ubiquit PrismStation 5AC

Рабочая частота5150 - 5875 МГц
Размеры174 x 174 x 184 мм - с рупором
155 x 155 x 104 мм - без рупора
117 х 83 х 69 мм - монтажный кронштейн для регулировки высоты
Вес1.07 кг - с рупором
0.77 кг - без рупора
0.79 кг - монтажный кронштейн для регулировки высоты
Усиление14 дБи
Выходная мощность28 дБм
Ширина луча45° (стандартный рупор)
Сетевой интерфейс1х 10/100/1000 Ethernet-порт
РЧ-коннектор1х GPS (зарезервирован для будущего использования)
Светодиодный индикатор1х Питание
Максимальное энергопотребление10 Вт
Блок питания24 В, 1 А гигабитный PoE-адаптер (входит в комплект поставки)
Способ питанияPassive PoE (пара 4 и 5 - положительная, 7 и 8 - отрицательная)
Поддерживаемый диапазон напряжения20 - 26 В DC
ПроцессорMIPS 74 Kc
ОЗУ128 МБ DDR2
КСВН (макс.)2:1
ПоляризацияДвойная линейная
Ветровая нагрузка31 ньютон при 200 км/ч
Стойкость к ветруДо 200 км/ч
КреплениеНа мачту (входит в комплект поставки)
Защита от электростатического разряда/электромагнитного импульсаПо воздуху: ±24 кВ
При контакте: ±24 кВ
Температура окружающей среды рабочая-40.. +70 °C
Влажность окружающей среды рабочая5.. 95 % (без конденсации)

Настройка Ubiquiti PrismStation 5AC в режиме моста

Настройка PrismStation 5AC в режиме моста

    В данной статье приводится пример настройки PrismStation 5AC в режиме моста (точка-точка) с описанием основных параметров. Более подробное описание и настройка других режимов в разделе Техинфо.

    Последняя версия прошивки тут

    Настройка PrismStation 5AC радиомост

    Кратко скажем несколько слов про AirMax и AirView.

    AirMax — это набор технологий, позволяющих улучшить возможности приоретизации трафика, а также оптимизировать работу устройств с схеме «точка—многоточка».

    AirView — спектроанализатор на основе PrismStation 5AC, позволяющий сканировать радиоэфир с целью выбора оптимальной рабочей частоты.

    Настройка PrismStation 5AC радиомост

    Настройка PrismStation 5AC. Настраиваем первое устройство в режим Access Point (Точка доступа).

    1. Подключаем PrismStation 5AC к устройству PoE (порт POE), порт LAN подключаем к локальной сети либо непосредственно к компьютеру (устройству необходимо несколько минут для загрузки операционной системы).
    2. В адресной строке браузера набираем http://192.168.1.20 (IP-адрес указан на упаковке изделия).
    3. В появившемся окне авторизации вводим логин и пароль по умолчанию: ubnt (логин), ubnt (пароль). Если Вы уже настраивали устройство или его настраивали в сервисе, возможно, Вам понадобится ввести тот логин и пароль, которые были присвоены ранее. Если Вы их не помните, необходимо перезагрузить устройства при помощи кнопки Reset (под крышкой устройства).
    4. Внимание! При перезагрузке устройства все настройки «сбрасываются» к заводским (по умолчанию). В случае корректной авторизации, Вы попадаете на главную страницу Main управляющего этим устройством программного обеспечения.

      Настройка PrismStation 5AC радиомост
    5. Переходим в закладку Wireless.
    6. В пункте Wireless Mode выбираем режим Access Point.
    7. Настройка PrismStation 5AC радиомост
    8. Присваиваем точке доступа SSID (идентификатор сети) для того, чтобы в дальнейшем при подключении абонентских станций мы выбрали именно нашу точку доступа.
    9. В поле Country Code можно оставить по умолчанию United States или поставить Compliance Test, это даст Вам возможность использовать максимальную мощность передатчика и расширенный диапазон частот. Данный параметр отвечает за нормы и стандарты, принятые в различных странах для WiFi-оборудования.
    10. Параметр Channel Width определяет ширину спекра, от этого значения зависит пропускная способность: 40 МГц до 300 Мбит/с, 20 МГц до 130 Мбит/с, 10 МГц до 65 Мбит/с, 5 МГц до 32,5 Мбит/с.
    11. Параметр Channel shifting по умолчанию имеет значение Disabled, он позволяет перенести центральную частоту рабочего канала на несколько МГц вверх или вниз для уменьшения помех от других источников WiFi.
    12. Значение Frequency определяет рабочий канал (частоту), на котором будет работать точка доступа.
    13. Параметр Extension Channel включен по умолчанию только при использовании режимов Access Point или Access Point WDS с шириной канала 40 МГц. Это позволяет системе использовать для передачи данных два канала в 20 МГц одновременно с целью увеличения пропускной способности.
    14. Значение Frequency List позволяет выбрать определенные частотные каналы, доступные для сканирования при поиске точек доступа (применяется для режимов Station и Station WDS).
    15. В поле Output Power выставляем выходную мощность передатчика.
    16. В поле Max TX Rate можно задать фиксированную скорость передачи данных или выбрать Automatic. Это позволит выбирать оптимальную скорость, исходя из условий качества связи.
    17. При необходимости защиты Вашей сети от несанкционированного доступа в разделе Wireless Security можно выбрать необходимый режим шифрования. Если Вы не знакомы с представленными режимами шифрования, советуем Вам настроить точки с использованием WPA2-AES.
    18. Нажимаем кнопку Change, а затем в верхней части активной закладки кнопку Apply для сохранения изменений.

    Настраиваем второе устройство PrismStation 5AC в режим «Station».

    1. Подключаем PrismStation 5AC к компьютеру, как было указано выше в пунктах 1—3.
    2. Так как IP-адрес этого устройства идентичен первому, необходимо поменять его, например, на 192.168.1.21. Для этого переходим в раздел Network и меняем IP-адрес.
    3. Не забудьте после этого сохранить настройки.
    4. Настройка PrismStation 5AC радиомост
    5. После перезагрузки устройства Вы сможете попасть в меню для последующей настройки уже по новому IP-адресу.
    6. Переходим в закладку Wireless.
    7. В пункте Wireless Mode выбираем режим Station, после этого в окне должны появиться дополнительные элементы.
    8. Настройка PrismStation 5AC радиомост
    9. Нажимаем кнопку Select, в появившемся окне будут отображаться все точки доступа, которые смогла найти наша абонентская точка PrismStation 5AC.
    10. Настройка PrismStation 5AC радиомост
    11. Напротив нужной точки доступа ставим точку и нажимаем Lock to AP для копирования mac-адреса в поле Lock to AP MAC, нажимаем Select.
    12. После этого необходимо вставить ранее скопированный mac в поле Lock to AP MAC и нажать кнопку Change, а затем Apply для сохранения изменений.
    13. Внимание! Если у точки доступа включено шифрование, абонентская точка сама определит какое именно и предложит ввести ключ.

      Все последующие устройства подключаются к Access Point точно таким же образом.
