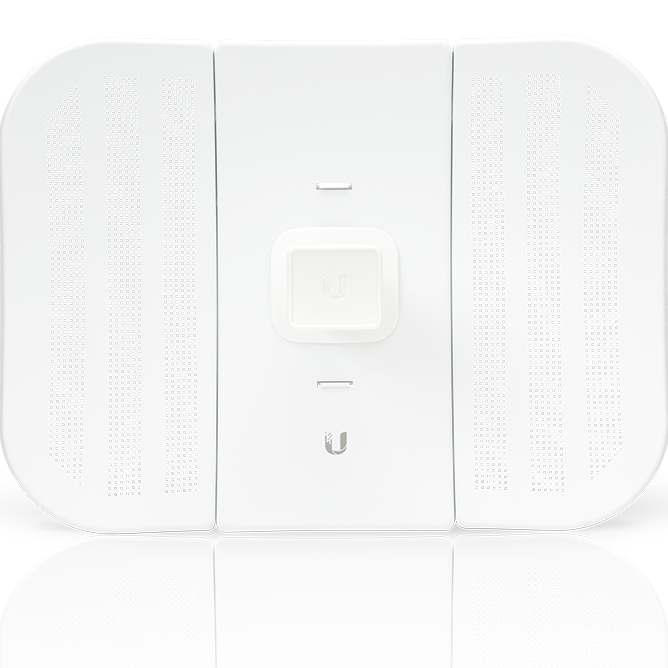

Радиомост Ubiquiti LiteBeam M5-23 LBE-M5-23
Ubiquiti LiteBeam M5-23 – это производительный радиомост диапазона 5 ГГц, предназначенный для создания линков точка-точка. Также LiteBeam M5-23 можно использовать в качестве мощного клиентского устройства, для подключения к базовой станции расположенной на большом удалении.
5 ГГц
27 дБи

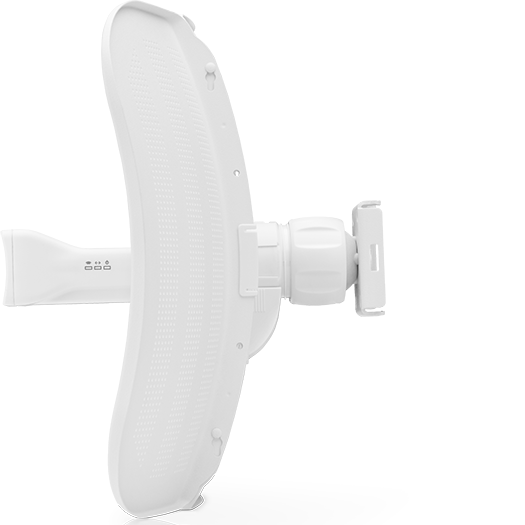

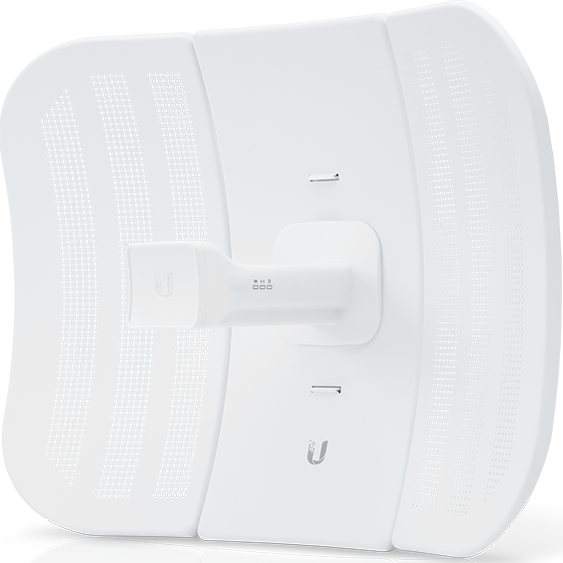

Мощный радиомост Ubiquiti LiteBeam M5-23

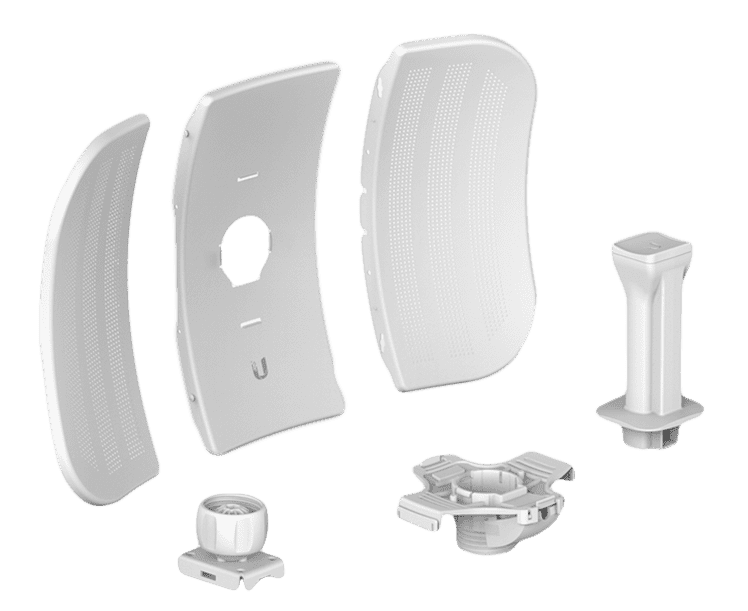

Радиомост состоит из точки доступа и интегрированной направленной антенны с решетчатым отражателем-рефлектором. Благодаря высокой мощности радиочасти, которая достигает 24 dBm, и коэффициента усиления антенны в 23 dBm, соединение возможно на расстояниях до 30 км при использовании однотипных устройств.
LiteBeam M5-23 имеет полную поддержку стандартов WiFi 802.11 a\n, кроме того, устройство работает с фирменным протоколом AirMax, который создан разработчиками Ubiquiti Networks специально для использования в собственном оборудовании. Благодаря поддержке TDMA поллинга, AirMax исключает возможность возникновения так называемых «коллизий» - наложения пакетов данных.
| | Скачать прошивку (v6.1.4) AirMax (.bin) |
| Настройка Litebeam |
|
Сертификат для Litebeam |
|
Спецификация Litebeam |
Корпус LiteBeam M5-23 выполнен из высокопрочных материалов и полностью герметичен, что позволяет использовать радиомост вне помещений даже в самых суровых условиях. Диапазон допустимых для эксплуатации температур составляет от – 40 до + 70 градусов, позволяя использовать LiteBeam M5-23 в самых разных климатических зонах – от северных широт с холодными зимами и до южных местностей с жарким летом.

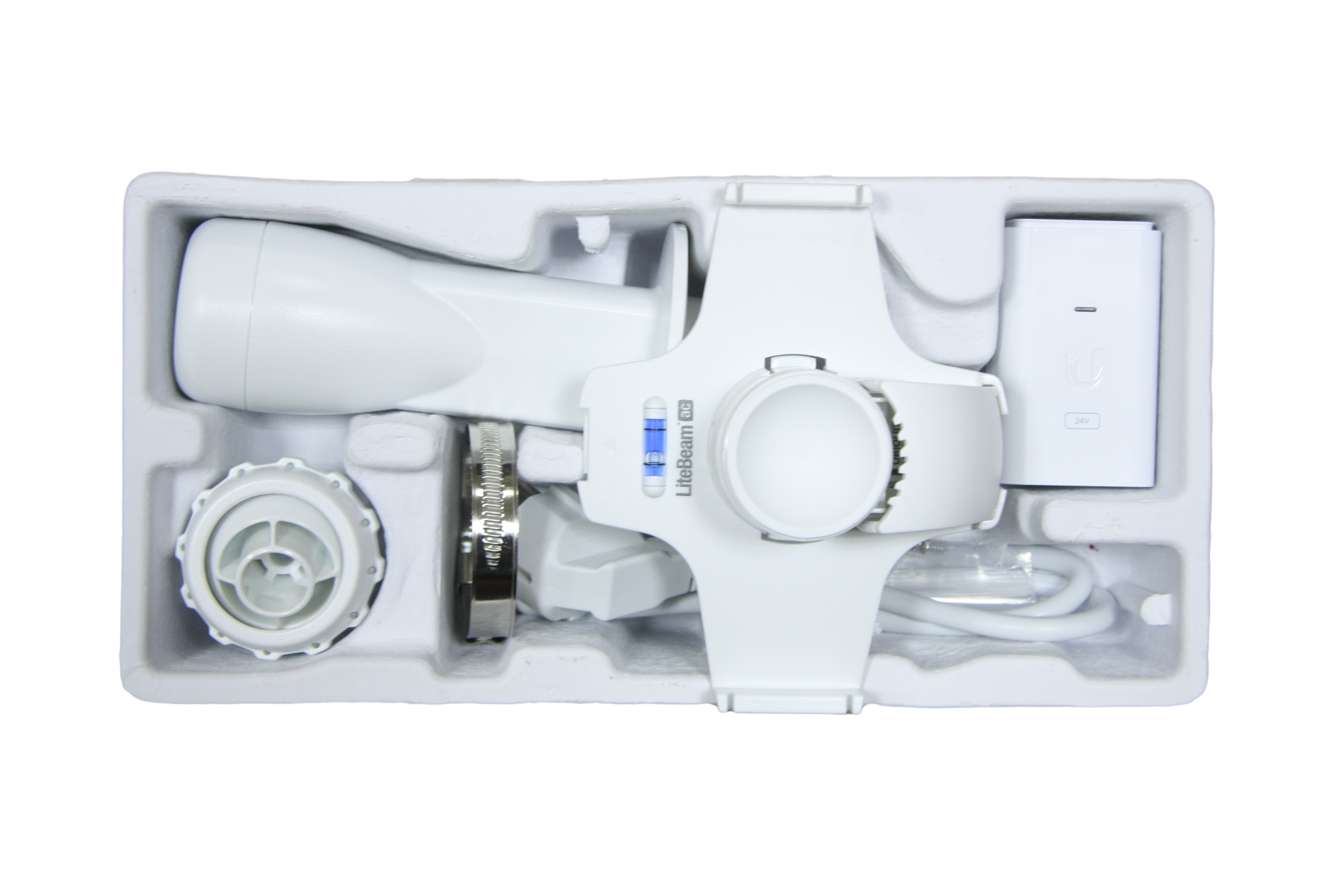

Комплектация LiteBeam M5-23
Технические характеристики Ubiquiti LiteBeam m5-23
| Размеры | 362 x 267 x 184 мм (с креплением) |
| Вес | 750 г |
| Материал корпуса | Устойчивый к УФ лучам пластик для наружного применения |
| Максимальная потребляемая мощность | 4 Вт |
| Блок питания | 24В 0.2А |
| Способ питания | Passive Power over Ethernet ("+" 4, 5; "-" 7, 8) |
| Рабочая температура | От -40 до +70 °С |
| Влажность | От 5 до 95% (с конденсацией) |
| Испытания на вибрации | ETSI300-019-1.4 |

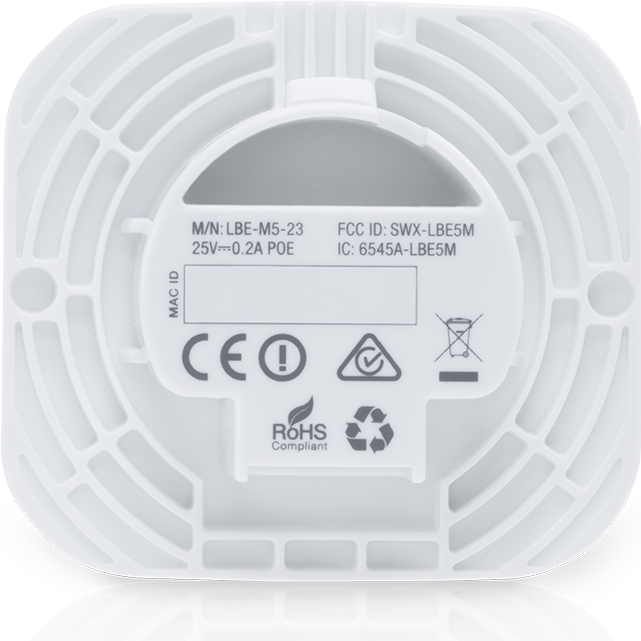

| Сертификат соответствия | FCC 15.247, IC, CE |
| Процессор | Atheros MIPS 74K |
| Оперативная память | 64 МБ |
| Сетевой интерфейс | 1х 10/100 BASE-TX Ethernet (RJ-45) |
| Рабочий диапазон | 5170 – 5875 МГц (802.11a/n) |
| Зона покрытия | До 30 км при внешнем размещении (в зависимости от антенны базовой станции) |
| Антенна | Облучатель (интегрированный в радиосистему) с отражателем. |
| Поляризация | В зависимости от положения устройства |
| Усиление | 23 дБи |
| КСВ | 1.5:1 |
Диаграмма направленности
Настройка Ubiquiti LiteBeam m5-23
Обзор новинки Ubiquiti LiteBeam M5-23Настройка LiteBeam в режиме моста
