Точка доступа Ubiquiti NanoStation M6 NSM6

Ubiquiti NanoStation M6производительная точка доступа в которой радиочасть мощностью 400 мВт, интегрирована с панельной антенной в прочном и компактном корпусе. Устройство работает на частоте 6 ГГц и может выступать как точка доступа, мост или мощный ретранслятор. Для настройки и конфигурирования канала используется программный комплекс AirOS с интуитивно-понятным интерфейсом. Мощная NanoStation M6 предназначена для обеспечения Wi-Fi целых улиц.


6 ГГц

15+ км

150+ Мбит/с
Точка доступа Ubiquiti NanoStation M6
Точка доступа Ubiquiti NanoStation M6
Точка доступа Ubiquiti NanoStation M6
Точка доступа Ubiquiti NanoStation M6
Точка доступа Ubiquiti NanoStation M6

Всепогодная точка доступа WiFi Ubiquiti NanoStation M6

Рейтинг 4.0 - 187 голосов
Сравнить группыСравнитьмодели
2.4 3 5 6 2.4 5 0.9   Частота, ГГц
10 10 13 15 2 5 5   Дальность до, км
26 25 27 27 23 23 28   Мощность, dBm±2
n n a a n a a   Стандарт Wi-Fi
10,4~11,2 12,4~13,7 14,6~16,1 14,6~16,1 7,4~8,2 12,4~13,2 8   Антенна, dBi
Перейти к полному сравнению
Ubiquiti NanoStation M6 — одно из самых удачных решений для передачи трафика на большие расстояния. Благодаря производительному процессору и большому объему оперативной памяти, точка доступа на базе устройства способна без труда обслуживать клиентов небольшой сети.
Скачать прошивку (v8.4.2)
AirMax (.bin)
Настройка
NanoStation
Сертификат для
NanoStation
Всепогодная точка доступа WiFi 6ГГц Ubiquiti NanoStation M6 При помощи Ubiquiti NanoStation M5 легко доставить интернет-траффик абонентам расположенным на расстоянии 5 км. Точка легко конфигурируется и настраивается при помощи наглядного и удобного интерфейса.

Типовый сферы применения Ubiquiti NanoStation M6 — системы видеонаблюдения, телеконференцсвязь, поддержка телеметрического оборудования. Точка отлично подходит для трансляции потокового аудио- и видео- сигнала на дальние расстояния. Ubiquiti NanoStation M6 легко монтируется на любую вертикальную поврехность (столб, стену и т. д.) при помощи универсального монтажного блока, оригинальной конструкции и небольшим размерам корпуса устройства. Доступна технология AirMax с простой настройкой системы.

Всепогодная точка доступа WiFi 6ГГц Ubiquiti NanoStation M6 с камерой

Один из важнейших элементов Ubiquiti NanoStation M6 — компактная, четырехсекционная антенна. Последнее слово мирового антенностроения — универсальный компонент с углом развертки 43° и минимальным размером обратного сектора. Благодаря таким характеристиками Ubiquiti NanoStation M6 легко настраивается на работу с несколькими клиентами или без проблем взаимодействует с тремя-пятью базовыми станциями. Более того, точка доступа может быть установлена как на железобетонную, так и металлическую поверхность без существенного влияния на качество поддерживаемого линка.

Еще одна важная особенность Ubiquiti NanoStation M6 — возможность настройки ширины канала в пределах от 10 до 40 МГц. Благодаря такому решению, можно устанавливать необходимые вам параметры линка, обеспечивая его максимальную дальность, сделав канал узким, но мощным, или же наоборот, обеспечить наибольшую пропускную способность моста. Следует отметить, что в большинстве случаев, оптимальным занчением этого параметра будет 20 МГц.

NanoStation M6 всепогодная точка доступа WiFi 6ГГц Ubiquiti NanoStation M6 всепогодная точка доступа WiFi 6ГГц Ubiquiti NanoStation M6 всепогодная точка доступа WiFi 6ГГц Ubiquiti NanoStation M6 всепогодная точка доступа WiFi 6ГГц Ubiquiti NanoStation M6 всепогодная точка доступа WiFi 6ГГц Ubiquiti NanoStation M6 всепогодная точка доступа WiFi 6ГГц Ubiquiti NanoStation M6 всепогодная точка доступа WiFi 6ГГц Ubiquiti
Всепогодная точка доступа WiFi 6ГГц Ubiquiti NanoStation M6 вид порта

Одним из вариантов использования Ubiquiti NanoStation M6 является применение его как мощного и производительного роутера. Устройство способно предоставить доступ к сетевым сервисам десяткам абонентам в офисе площадью до 300 кв.м. Пропускной способности канала в этом случае будет более чем достаточно для комфортного выполнения типовых деловых задач — доступа в интернет, работе с 1С, взаимодействия с почтовым сервером и т. д. Не очень широкий угол развертки не является в этом случае большим препятствием — сигнал отражается от стен и потолка, поэтому в помещении практически не остается «мертвых зон».

Приобретая Ubiquiti NanoStation M6 вы получаете мощное оборудование для поддержки вашей телекоммуникационной инфраструктуры. Надежное и производительное оборудование от ведущего американского производителя. Команда профессионалов из Америки и России всегда готова помочь вам. Сконцентрируйтесь на развитие вашего бизнеса, а вопросы связи решит Ubiquiti NanoStation M6.

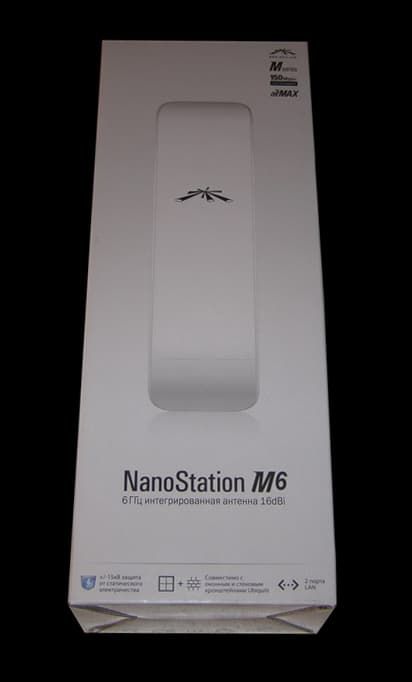

Упаковка всепогодной точки доступа WiFi 6ГГц Ubiquiti NanoStation M6

Ubiquiti NanoStation M6 полностью всепогдна. Прочный корпус из УФ-стойкого пластика не имеет швов в верхней части, а Ethernet-кабель, выполняющий одновременно и функцию кабеля питания (технология PoE) подводится снизу и защищен специальным кожухом. Благодаря этому, элементная база точки идеально защищена от попадания пыли и влаги. Широкий диапазон рабочих температур, позволяет Ubiquiti NanoStation M6 работать в любую погоду, не боясь ни экстремально высоких температур, ни суровой русской зимы.

Использование специального защищенного THOUGHCable, а также применение систем грозозащиты LAN-канала, позволит защитить оборудование от скачков напряжения и статического разряда. Для коммутации различных PoE-устройств в рамках одной сети, удобно использовать также Ubiquiti TOUGHSwitch, который позволяет избежать проблем с совместимостью оборудования по напряжению.



Технические характеристики Ubiquiti NanoStation M6

ПроцессорAtheros MIPS 24KC, 400 МГц
Оперативная память32 MB SDRAM, 8MB Flash
Сетевой интерфейс2х10/100 BASE-TX (кат.5, RJ-45), Ethernet интерфейс
Сертификат соответствияFCC 15.247, IC, CE
Ширина канала5/10/20/40 МГц
Рабочий диапазон5960-6390 МГц (802.11a/n)
Мощность передатчика27dBm, + /-2 дБ
RX Чувствительность-96dBm + /-2 дБ
Антенна14,6~16,1 dBi двойная поляризация
Зона покрытияДо 6 км (при минимальной ширине канала)
TCP / IP Пропускнаядо 150 Мбит / с +
Максимальная потребляемая мощность8 Вт
Блок питания24 В, 0.5 А (12 Вт). Поставляется с инжектором
Способ питанияPoE. Напряжение подается через Ethernet (пара 4 и 5 - положительная, 7 и 8 - отрицательная)
Испытания на вибрацииETSI300-019-1.4
Влажностьот 5 до 95% (с конденсацией)
Рабочая температураот -30 до +80 С
Размеры29,4 см х 8 см х 3 см
Вес0,4 кг

Диаграммы направленности точки доступа NanoStation M6

Настройка Ubiquiti NanoStation M6 в режиме моста

Настройка NanoStation в режиме моста

    В данной статье приводится пример настройки NanoStation M6 в режиме моста (точка-точка) с описанием основных параметров. Более подробное описание и настройка других режимов в разделе Техинфо.

    Последняя версия прошивки тут

    Настройка NanoStation M6 wifi точка доступа

    Несколько слов об AirMax и AirView.

    AirMax — это внутрифирменный протокол беспроводной передачи данных, разработанный компанией Ubiquiti Networks. Данный протокол оптимизирует работу в сети точка–многоточка.

    AirView — спектроанализатор на основе NanoStation M6, который позволяет сканировать радиочастотный эфир.

    Настройка NanoStation M6 wifi точка доступа

Настраиваем первое устройство в режиме Access Point.

  1. Подключаем NanoStation M6 к устройству PoE (порт POE), порт LAN подключаем к локальной сети либо непосредственно к компьютеру (устройству необходимо несколько минут для загрузки операционной системы).
  2. Далее в адресной строке браузера набираем http://192.168.1.20 (IP-адрес указан на упаковке изделия).
  3. Как только появится окно авторизации, вводим пароль и логин ubnt. После того как мы всё успешно сделали, попадаем в главное меню Main.
  4. Настройка NanoStation M6 wifi точка доступа

  5. Поле Device name — имя нашего устройства.
  6. Wireless mode — здесь указано, в каком режиме устройство работает — Station или Acsses Point (клиент или точка доступа).
  7. SSID — имя сети.
  8. Seсurity — используемое шифрование.
  9. Version — версия прошивки.
  10. Channel width — используемая ширина канала.
  11. Signal strength — уровень сигнала, принимаемый от точки доступа.
  12. AirMax — уровень качества соединения в режиме AirMax.
  13. Далее переходим на вкладку Wireless.
  14. Настройка NanoStation M6 wifi точка доступа

  15. В поле Wireless Mode существует несколько режимов Access Point (точка доступа) и Station (абонентское устройство). Режим WDS означает объединение нескольких точек доступа в единую беспроводную сеть.
  16. В поле SSID можно указать название сети.
  17. Поле Country Code содержит список стран. Данный параметр отвечает за нормы и стандарты, принятые в различных странах для WiFi-оборудования.
  18. Channel Width — это поле ширины канала, от этого значения зависит пропускная способность: 40 МГц до 300 Мбит/с, 20 МГц до 130 Мбит/с, 10 МГц до 65 Мбит/с, 5 МГц до 32,5 Мбит/с.
  19. Параметр Channel shifting по умолчанию имеет значение Disabled, это поле мы не трогаем.
  20. Значение Frequency определяет рабочий канал (частоту), на котором будет работать точка доступа. Поэтому рекомендую всегда указывать определённый диапазон частот.
  21. Параметр Extension Channel включен по умолчанию только при использовании режимов Access Point или Access Point WDS с шириной канала 40 МГц. Это позволяет системе использовать для передачи данных два канала в 20 МГц одновременно с целью увеличения пропускной способности
  22. Значение Frequency List позволяет сканировать определённый диапазон частот при поиске точек доступа.
  23. В поле Output Power — мощность передатчика.
  24. Поле Max Data Rate, Mbps позволяет задать фиксированную скорость передачи данных или выбрать режим Automatic.
  25. Поле Security позволяет обезопасить сеть от несанкционированного доступа. Советую вам выбрать самое безопасное шифрование WPA2-AES.
  26. Примечание: При режиме точки доступа в режиме WDS, шифрование WPA2-AES недоступно.

Настраиваем второе устройство в режиме Staition.

  1. Подключаем второе устройство, делаем ту же процедуру что и с первым устройством, пункты 1–3.
  2. Далее заходим на вкладку Network и меняем адрес хоста, к примеру, на 192.168.1.21.
  3. Настройка NanoStation M6 wifi точка доступа

  4. На сохранение адреса потребуется некоторое время, после чего устройство перезагрузится и мы вводим в браузере уже нами указанный IP-адрес.
  5. В поле Wireless Mode должен стоять режим Station.
  6. Настройка NanoStation M5 wifi точка доступа

  7. В итоге, ищем нашу точку доступа. Чтобы это сделать нужно нажать на кнопку Select, где в дополнительном окне должна появиться наша точка доступа.
  8. Настройка NanoStation M6 wifi точка доступа

  9. Напротив нашей точки доступа ставим галочку, копируем её MAC-адрес в поле Lock to AP MAC, далее нужно нажать на кнопку Change, а затем Apply для сохранения изменений.
  10. Если мы всё правильно сделали, точка доступа запросит пароль шифрования.
  11. Далее заходим на вкладку Advanced.

    Настройка NanoStation M6 wifi точка доступа

  12. Здесь нас интересует параметр Distance, данное значение мы выставляем в зависимости расстояния до точки доступа.
  13. Значение ACK Timeout выставляется автоматически, не рекомендуется его менять.
  14. Галочка Auto Adjust означает автоконфигурирование параметра ACK Timeout.
