Антенный монстр.

Ubiquiti MonsterDish 5G 37.

Антенны Ubiquiti, как известно, делятся на классы.  И деление это зависит от того, как та или иная модель распределяет радиосигнал в пространстве, поскольку именно на этом и строится усиление сигнала. Ведь, по сути, антенна сама по себе не имеет мощности, и улучшает сигнал за счет сужения области его распространения, таким образом, увеличивая его концентрацию в заданном векторе.   К основным типам относятся всенаправленные антенны Ubiquiti ( например (AirMax Omni) , которые имеют круговую диаграмму направленности и сужают поле распространение сигнала лишь  при рассмотрении проекции в горизонтальной плоскости, секторные (AirMax Sector) обслуживающие некий заданный  участок горизонта, – к примеру 90 градусов, концентрируя радиосигнал и в вертикальной плоскости и направленные (RocketDish), собирающие  сигнал в узкий  радиолуч.

Направленные антенны делятся  так же на различные типы, по своим конструкциям. В зависимости от частоты это могут быть антенны  типа Яги (AirMax yagi) , антенны с решетчатыми отражателями и классические тарелки, которые чаще всего используются в СВЧ диапазоне радиоволн, к каковому и относится WiFi.

И буквально на днях модельный ряд направленных антенн Ubiquiti пополнился новой моделью, которая стала без преувеличения флагманом всей линейки, как по размерам, так и по показателям усиления. Встречайте - Ubiquiti MonsterDish  5G 37!

Антенный монстр. Ubiquiti MonsterDish  5G 37.

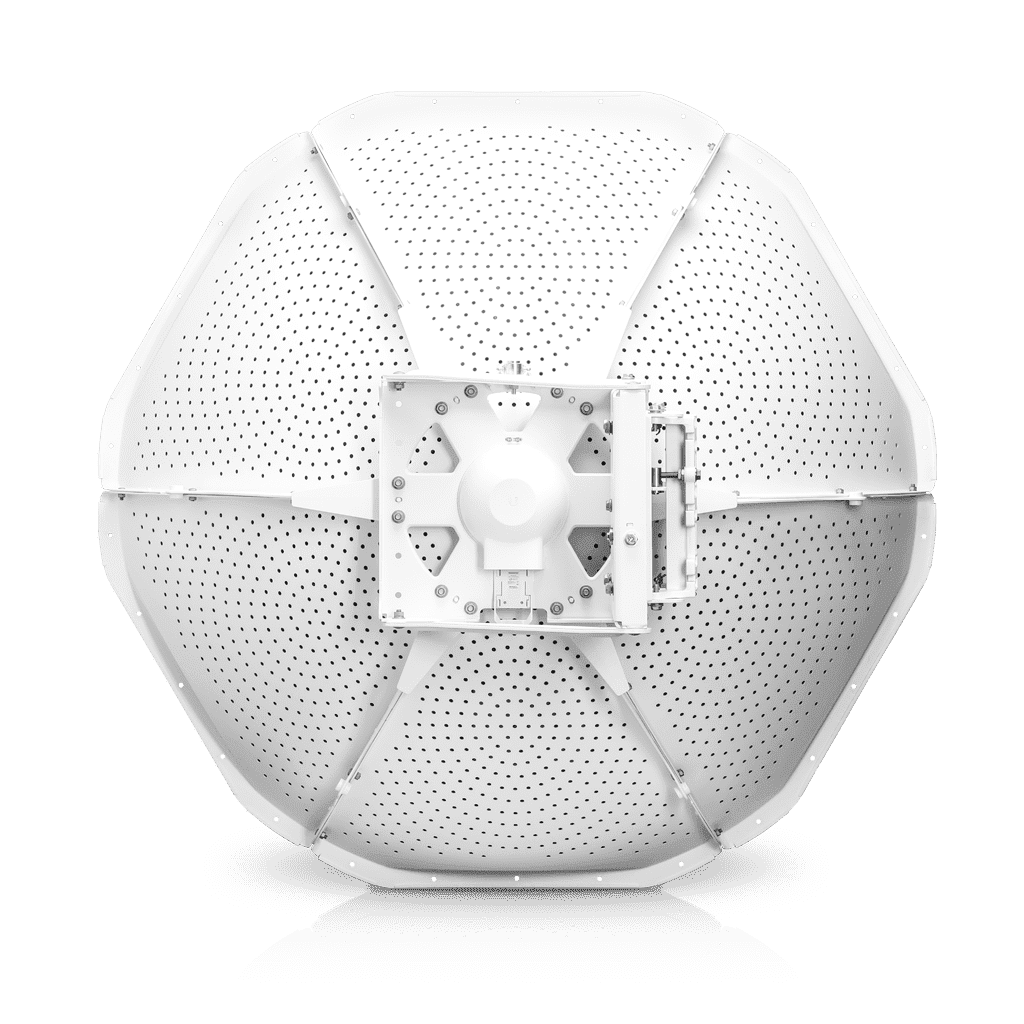

Первое что бросается в глаза достаточно необычный внешний вид антенны.  Во первых, плоскость отражателя антенны перфорирована. В данном случае отверстия служат для некоторого уменьшения веса, а так же облегчения ветровой нагрузки.

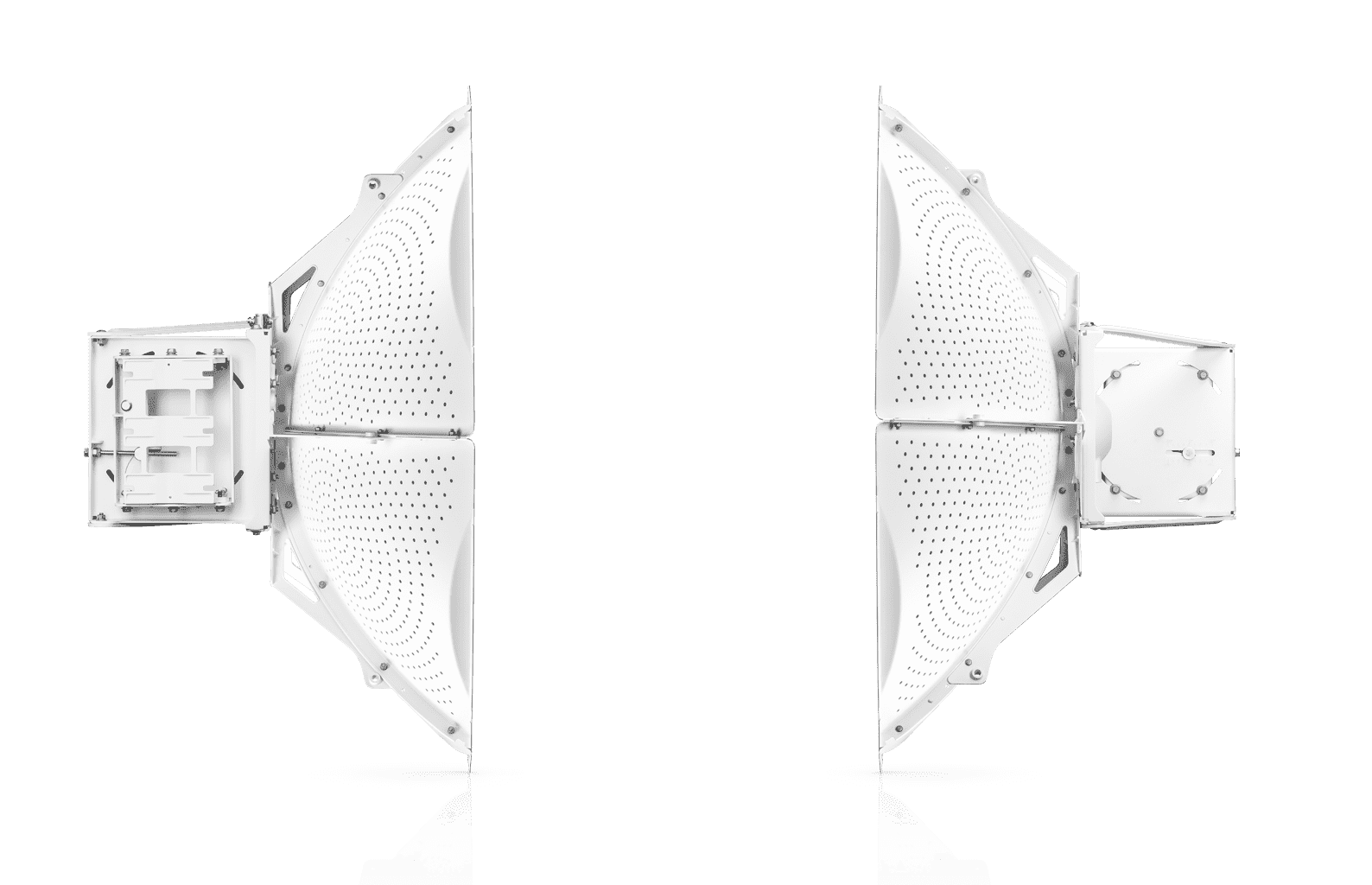

И это действительно необходимо. Антенна полностью оправдывает  свою приставку в названии «Monster». Достаточно сказать о ее размерах. Диаметр диска отражателя достигает  монструозного значения в полтора метра или если быть совсем точными  152.5 см.  При этом  глубина Ubiquiti MonsterDish  5G 37 составляет 81.5 см. Вес новинки соответствует размерам и равен 40.9 кг.  Габариты, прямо скажем, впечатляющие, если не сказать больше - пугающие.

Антенный монстр. Ubiquiti MonsterDish  5G 37.
Однако,  понимая, что перевозка  такого груза  транспортными компаниями резко осложнится, по сравнению с другими моделями направленных антенн Ubiquiti, инженеры компании пошли по  уже  проверенному пути решения проблемы, который был опробован на радиомостах LiteBeam m5 23, и сделали отражатель антенны разборным.
Однако,  если в LiteBeam m5 23 антенна была довольно скромных размеров даже в собранном состоянии и разбиралась на 3 части,  то для MonsterDish 5G 37 тарелку отражателя пришлось разбить аж на 6 фрагментов. Подобная схема позволила уменьшить транспортировочные размеры новой модели до 103* 88.5*52 см.

Антенный монстр. Ubiquiti MonsterDish  5G 37.
Если бы отражатель MonsterDish 5G 37   был неразборный, то можете представить себе коробку размером больше полутора метров и весом под 40 кг.  При самостоятельной транспортировке  подобная тара влезет, пожалуй, не во всякий кроссовер даже с учетом сложенного заднего ряда сидений, а вот метровая коробка вполне себе войдет во многие легковушки с откидными сиденьями. Так что, здесь контрукторам  Ubiquiti однозначный респект.
Технические характеристики MonsterDish 5G 37 соответствуют ее размерам. Коэффициент усиления обеспечиваемый антенной  достигает 37 dbi – рекорд  для серии, при ширине  радиолуча всего лишь 2.5 градуса!  Достигаются данные параметры при работе оборудования на частотах от 5150 мгц.  В варианте использовании частот от 4900 мгц (нижний порог работы антенны) до 5150 мгц коэффициент усиления несколько понижается и составляет 34 dbi.

Антенный монстр. Ubiquiti MonsterDish  5G 37.
Антенна имеет  двойную линейную поляризацию, с углом наклона 45 градусов  и может использоваться  как в качестве излучателя для точки доступа серии Rocket 5, так и для радиомостов AirFiber 5x, да  и, собственно, для любого другого радиооборудования mimo 2x2  работающего в диапазоне частот 4900-5800 мгц. При этом, максимальная дальность линка точка-точка в случае использования AirFiber  5x на максимальной мощности достигает 100 километров и более.

Антенный монстр. Ubiquiti MonsterDish  5G 37.
Конечно, данное значение достижимо в хорошую погоду, и при условии достаточного возвышения сторон радиомоста, которое необходимо для обеспечения необходимой степени свободы зоны Френеля и преодоления кривизны земли. Однако, не впечатлять подобные цифры не могут.
Еще одно достоинство MonsterDish 5G 37, что ее части изготовлены из алюминия, что исключает коррозию отражателя, а немногие металлические детали крепежа имеют  надежную антикоррозионную защиту. Так что, модель будет избавлена от хорошо знакомого всем «цветения» ржавчиной, ставшего уже привычным для обычных металлических «тарелок»

Антенный монстр. Ubiquiti MonsterDish  5G 37.
Завершая наш обзор MonsterDish 5G 37 можно сказать,  что модель  является прекрасным вариантом для создания линков точка-точка на большие дистанции.  Ее максимально  суженная диаграмма направленности с шириной луча всего лишь 2.5 градуса обеспечивает высочайший коэффициент усиления в 37 dbi,  при этом отсекая большинство помех. Можно использовать модель и для подключения к удаленным источникам радиосигнала, однако, в таком варианте применения ее характеристики выглядят  явно избыточными, особенно учитывая достаточно большую стоимость модели.

Технические характеристики Ubiquiti MonsterDish 5G 37

Размеры 1025 x 885 x 520 mm (40.35 x 34.8 x 20.5")
Вес 40,9 кг
Рабочие частоты 4,9 - 5,8 Ггц
Усиление
4.9 Ггц
5.15-5.85 Ггц

34 dBi
37 dBi
Максимальный КСВ 1.7:1
Угол излучения в горизонтальной плоскости 2.5 градусов
Угол излучения в вертикальной плоскости 2.5 градусов
Поляризация V/H, Dual Slant 45
Максимальная ветровая нагрузка 200 км/ч
