NanoStation AC Loco. Практический опыт.
NanoStation одна из классических линеек точек доступа Ubiquiti, которая имеет большую популярность у пользователей оборудования компании. Эти устройства хороши своей универсальностью. С их помощью можно создавать небольшие по мощности базовые станции, создавать радиомосты точка-точка и естественно в качестве клиентского оборудования подключаться к сетям построенным на оборудовании Ubiquiti AirMax.
С появлением точек доступа поддерживающих AirMax AC, - второе поколением фирменного поллингового протокола Ubiquiti - назрела необходимость дополнения серии NanoStation M новыми моделями и в линейке появились NanoStation AC и NanoStation AC Loco. Устройства получили другие процессоры, оптимизированную радиочасть, и переработанную интегрированную MIMO 2X2 антенну. Теоретический максимум скорости при использовании NanoStation AC был заявлен в 450 мбит/Сек.

NanoStation M2
Ubiquiti NanoStation M2 — точка доступа для прокладки беспроводных мостов на расстояние 10 и более километров. Может работать в режиме моста, точки доступа, репитера. Быстро настраивается при помощи набора фирменных утилит AirOS с простым и понятным интерфейсом.
2.4 ГГц
10+ км
150+ Мбит/с
NanoStation M5
Ubiquiti NanoStation M5 — одно из самых удачных решений для передачи трафика на большие расстояния. Благодаря производительному процессору и большому объему оперативной памяти, точка доступа на базе устройства способна без труда обслуживать клиентов небольшой сети.
5 ГГц
13+ км
150+ Мбит/с
NanoStation Loco M2
Универсальное Wi-Fi устройство Ubiquiti NanoStation Loco M2 легко решает основные задачи по передаче данных на дальние расстояния. Выполненная в компактном корпусе точка доступа быстро устанавливается на вертикальную поверхность при помощи универсального монтажного узла оригинальной конструкции.
2.4 ГГц
2+ км
150+ Мбит/с
NanoStation Loco M5
NanoStation Loco M5 — мощная точка доступа работающая на частоте 5 ГГц и способная поддерживать беспроводные мосты на расстояние 5 километров и более. Устройство может быть использовано в качестве ретранслятора, моста или производительной точки доступа.
5 ГГц
5+ км
150+ Мбит/с
NanoStation Loco M9
NanoStation Loco M9 — предназначена для доставки трафика на расстояние порядка 5 км. В качестве передатчика устройство использует производительную радиочасть, мощностью 600 мВт. В корпус Loco M900 интегрирована новая панельная антенна с углом развертки равным 60°.
900 MGhz
5+ км
150+ Мбит/с
NanoStation 5AC
NanoStation AC – новое поколение точек доступа серии, с поддержкой фирменного поллингового протокола AirMax AC. Как и оборудование предыдущих ревизий, NanoStation AC является по-настоящему универсальным устройством, которое может быть использовано в самых разных ситуациях.
5 ГГц
15+ км
450+ Мбит/с

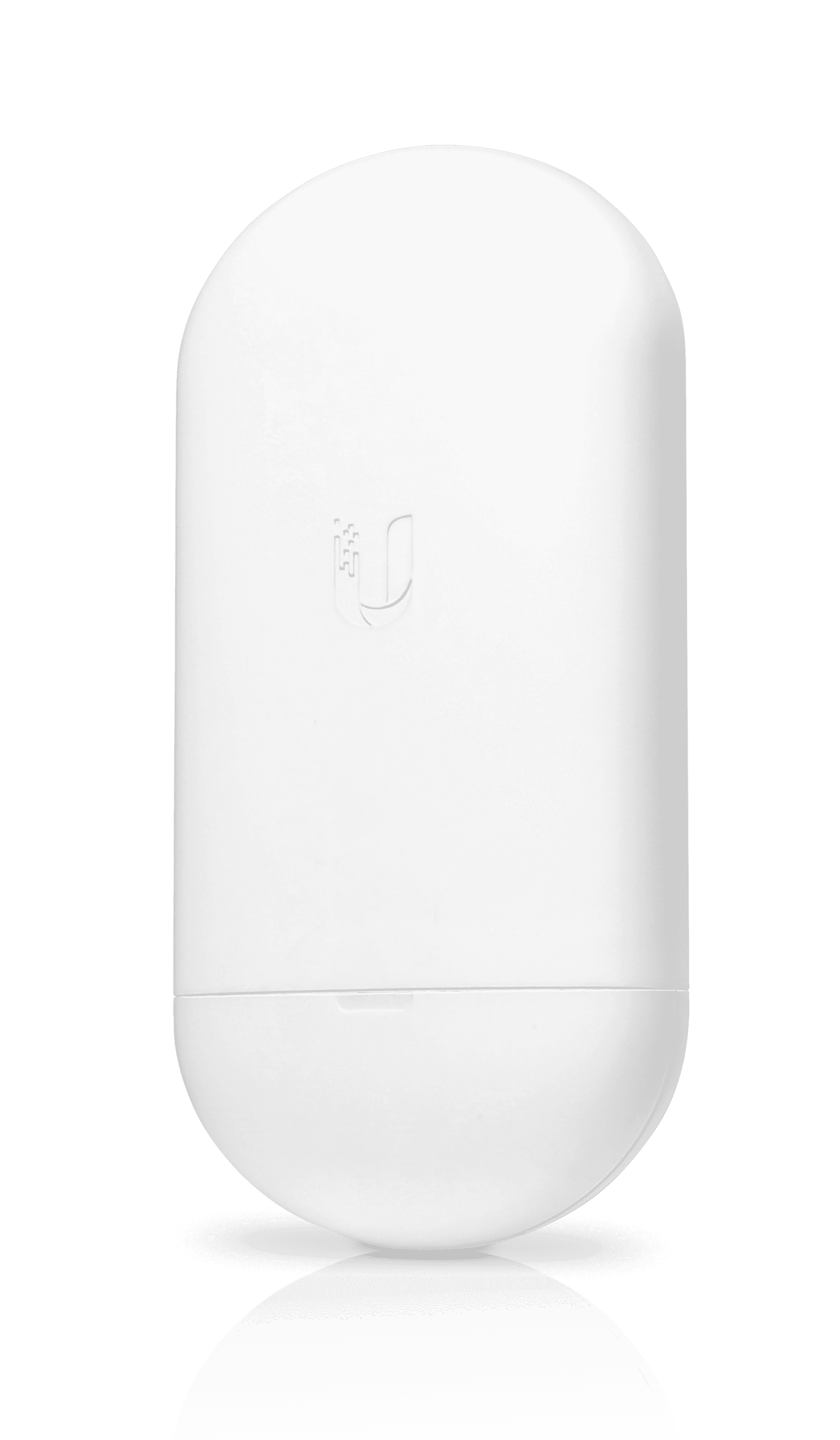

NanoStation Lосо 5AC
NanoStation AC loco – компактная 5 Ггц точка доступа с поддержкой фирменного протокола AirMax AC, которая прекрасно подойдет для подключения к базовым станциям на небольших и средних дистанциях .
5 ГГц
10+ км
450+ Мбит/с
Однако известно, что реальная пропускная способность и теоретическая вещи несколько разные. Так какую же скорость могут обеспечивать новинки в реальных условиях эксплуатации? Здесь на возможности NanoStation AC Loco проливает свет история одного из участников сообщества Ubiquiti, который поделился своим опытом использования точки доступа и замерами скорости соединения. Ее мы и приведем ниже, с некоторыми дополнениями и пояснениями.
Все началось с того, что в небольшом американском городе Джейнсвилл потребовалось обновить подключение к интернету местной церкви. Здания были построены в конце 80х годов, и соединялись между собой витой парой 5 категории. Кабель был очень старый, с множеством обрывов жил и требовал обновления. Однако главная причина модернизации была даже не в этом. Все дело заключалось в том, что Флорида отличается очень частыми и сильными грозами, итогом которых регулярно становилось попадание молний в кабель, что вызывало выгорание оборудования подключенного к сети на обоих концах кабеля.

Была поставлена задача решить данную проблему. Первоначально планировалось использовать оптоволокно, которое, как известно не является токопроводящим и в данной ситуации подходит идеально. Однако, так вышло что средства изначально выделявшиеся на улучшение подключения к сети были перераспределены в пользу некоторых дополнительных работ по ремонту помещений. В итоге пришлось отказаться от проекта с использованием оптоволокна и искать более дешевые варианта.

Именно тогда пришла мысль использовать беспроводное подключение. Ранее мы уже имели дело с оборудованием Ubiquiti, при помощи которого к интернету было подключено несколько зданий. И потому решили попробовать аналогичный вариант.

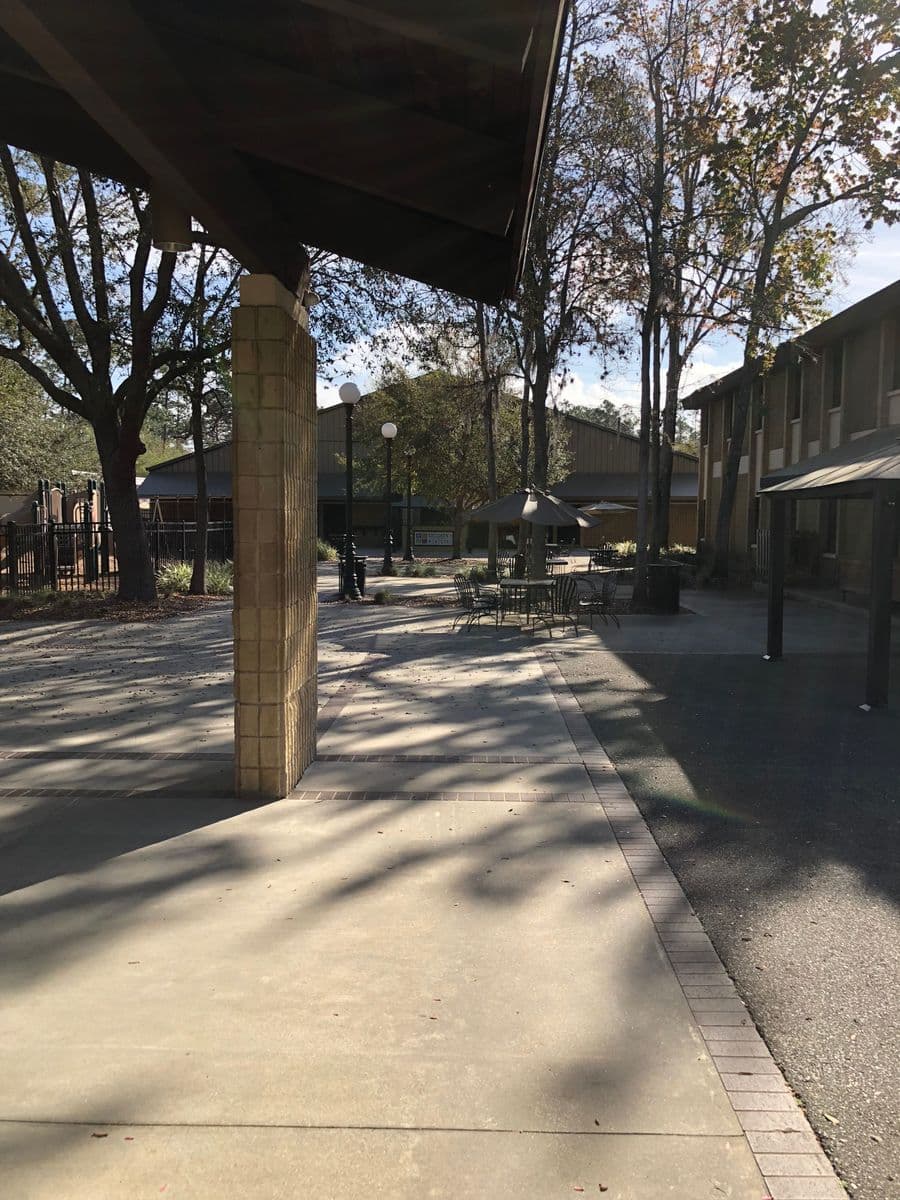

Было приобретено две точки доступа NanoStation AC loco и настроены в режим моста. Другие устройства использовать не было смысла, так как расстояние составляло около 100 метров, и радиомодуля NanoStation AC loco с мощностью 25 dbm, в сумме со штатной секторной антенной, имеющей коэффициент усиления 13 dbi должно было хватить с запасом для работы точек доступа на высших модуляциях сигнала, обеспечивая пропускную способность близкую к максимальной.

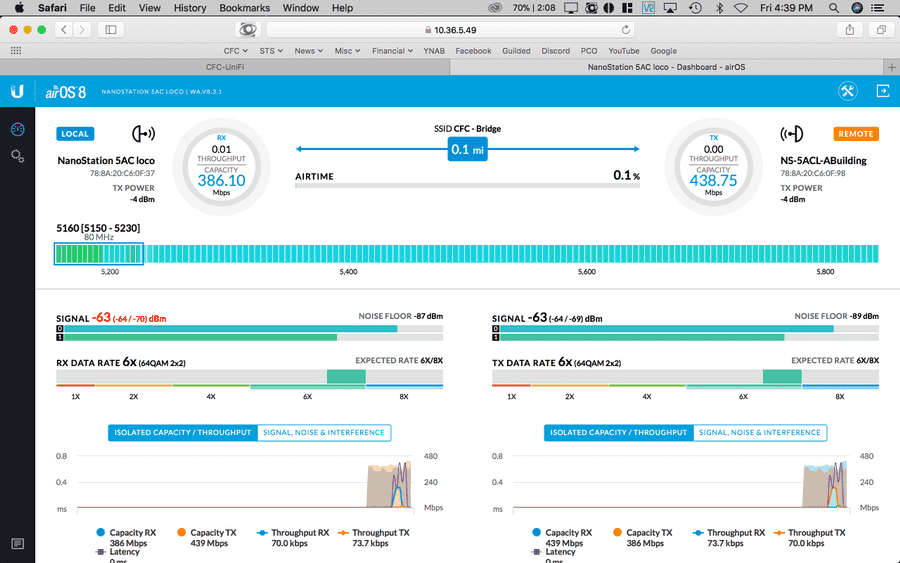

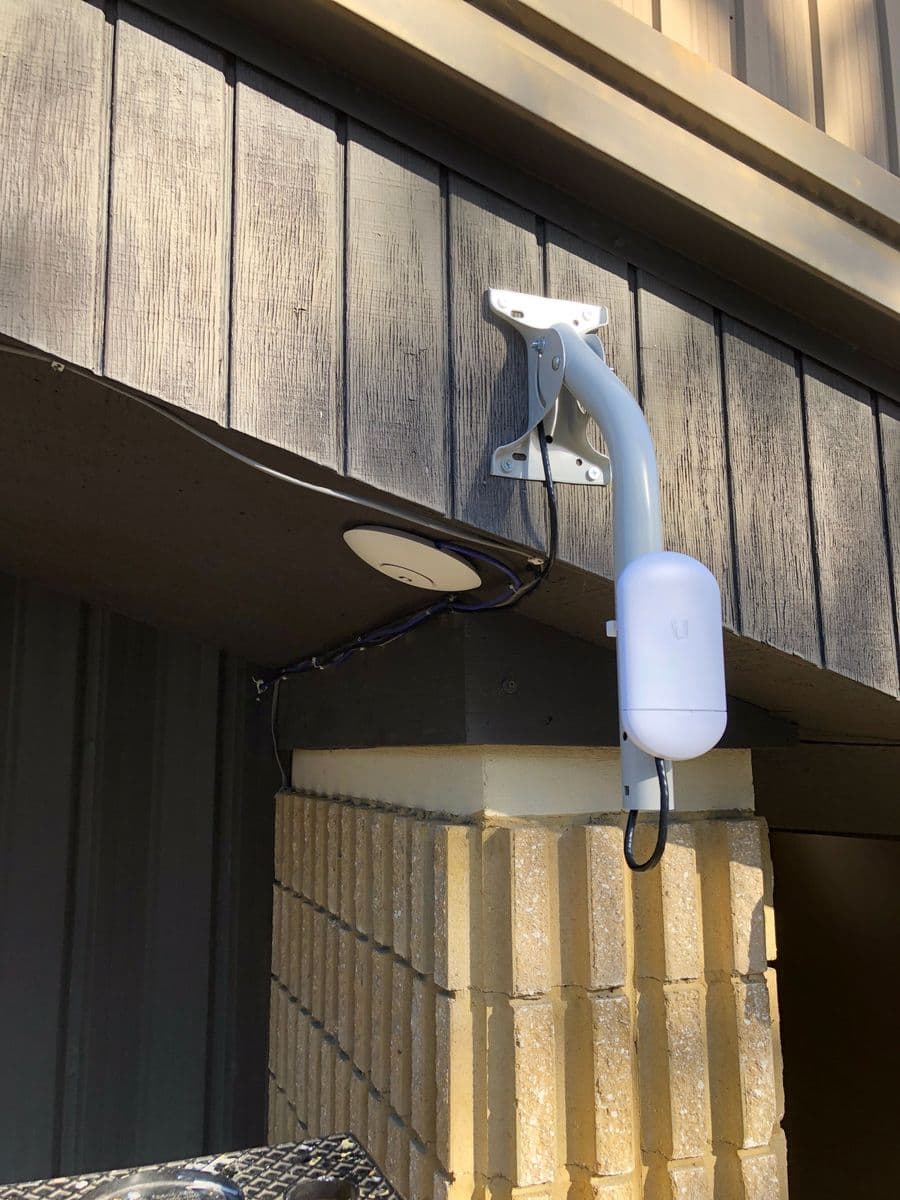

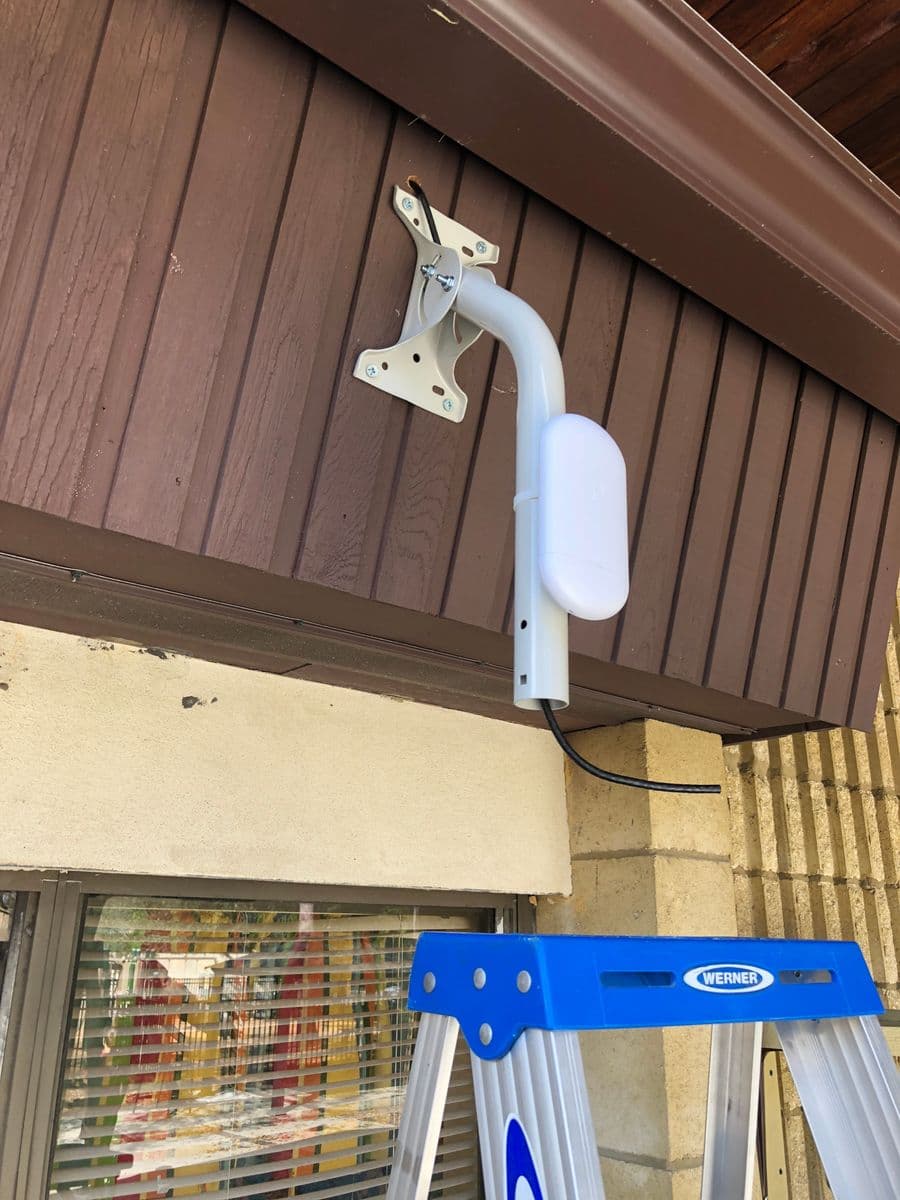

Точки доступа были установлены под крышей на кронштейнах. Высота установки была невелика, так как строения имели всего один-два этажа. После завершения настройки NanoStation AC loco в интерфейсе AirOs 8 отобразились следующие цифры, - 386.1 мбит/сек на прием и 438 мбит/Сек на передачу, при канале шириной 80 мгц в диапазоне 5150-5230 Мгц. Уровень сигнала на обоих точках доступа был -63 dbm, что позволяло использовать модуляцию 6-x.

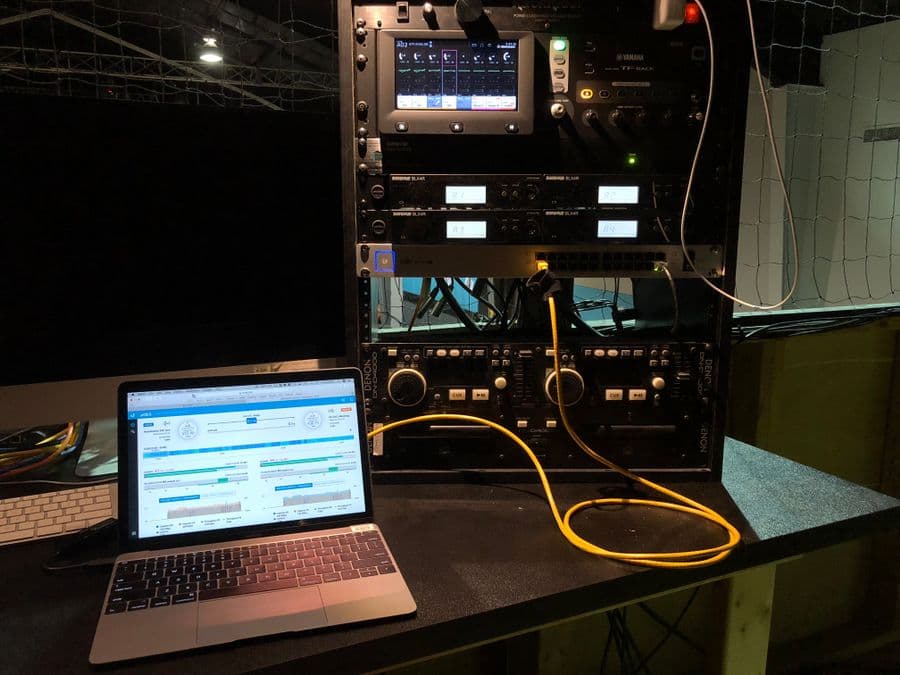

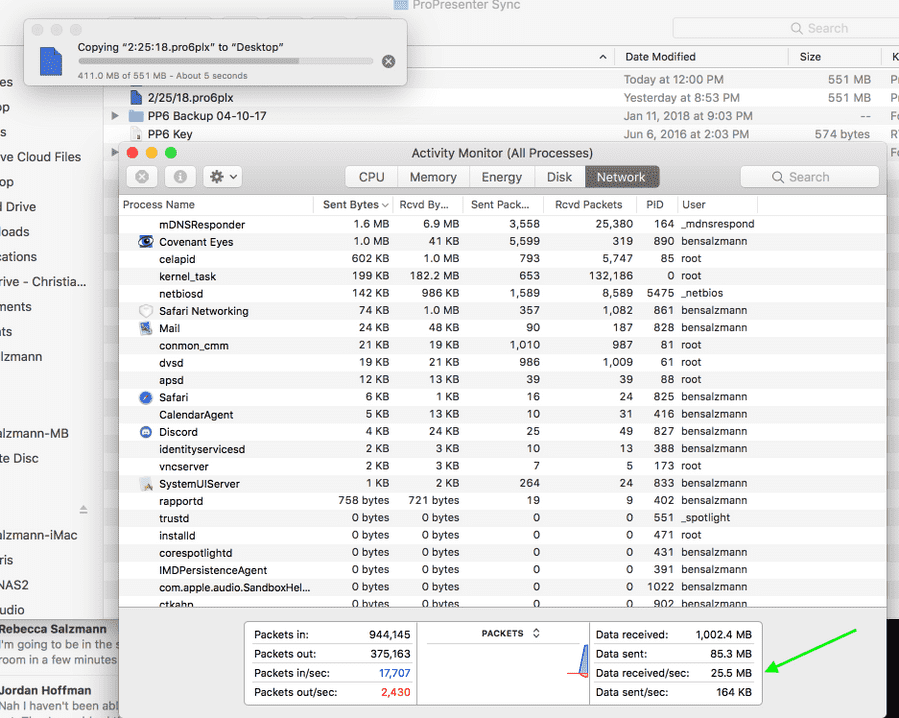

Когда для теста мы попробовали скачать файл с локального сервера размером 400 мегабайт, средняя скорость передачи составила около 30 мегабайт в секунду (240 мбит)! Это было на порядок быстрее по сравнению с витой парой, которая давала реальную пропускную способность порядка 1 мегабайта в секунду и фактически работала по древнему стандарту 10 мбит/Сек. Результат, прямо скажем, превзошел наши ожидания.

Таким образом с помощью NanoStation AC loco минимальными затратами была реализована задача по безопасному высокоскоростному подключению близкорасположенного строения к интернету без протяжки кабельной линии.

От команды UBNT.SU
Описан очень интересный пример использования NanoStation AC loco. Действительно, по сравнению с воздушной трассой из витой пары использование радиомоста намного разумнее в грозоопасной местности. Точки доступа в данном случае размещены невысоко и находятся, как это можно понять из иллюстраций, в зоне защищенной громоотводами установленными на зданиях. Однако, для наибольшей надежности в подобных ситуациях все же следует использовать грозозащиту – например РГ4 или ETH-SP.
Очень радует высокая реальная пропускная способность NanoStation AC loco. Как и ожидалось, новинка вышла весьма и весьма перспективной и является прекрасным решением для радиомостов на небольших расстояниях и подключению к базовым станциям Ubiquiti AirMax\AirMax AC.
