Неоклассика. NanoStation 5AC.

Точки доступа NanoStation не зря пользуются своей популярностью. Представить себе более универсальное оборудование действительно сложно, с их помощью можно решать самые разные задачи. Конечно, наиболее распространенным применением является использование NanoStation M в качестве клиентских устройств при подключении к базовым станциям Ubiquiti Airmax. Однако, на этом спектр ситуаций где возможна эксплуатация NanoStation отнюдь не заканчивается. Многие провайдеры используют NanoStation M для радиомостов на небольшие расстояния, подключая к интернету торговые палатки и другие объекты, расположенные в неудобных местах, где затруднена прокладка кабельной трассы, на их основе можно разворачивать небольшие по мощности базовые станции. Конечно, можно сказать, что для радиомостов рациональнее использовать точки доступа серии NanoBeam которые оснащены узконаправленной антенной, однако, в данном случае из преимуществ вытекают и некоторые неудобства в виде необходимости максимально точной юстировки. NanoStation же в данном отношении требует намного меньшего внимания.

Долгое время мы видели в данной линейке только устройства первого поколения AirMax M, что не могло не огорчать. Но недавно серия получила обновления в виде новых 5 Ггц точек доступа с поддержкой AirMax AC. Итак, встречайте, – NanoStation 5 AC.

NanoStation 5AC

NanoStation AC – новое поколение точек доступа серии, с поддержкой фирменного поллингового протокола AirMax AC. Как и оборудование предыдущих ревизий, NanoStation AC является по-настоящему универсальным устройством, которое может быть использовано в самых разных ситуациях.


5 ГГц


15+ км


450+ Мбит/с

24367

В наличии

NanoStation Lосо 5AC

NanoStation AC loco – компактная 5 Ггц точка доступа с поддержкой фирменного протокола AirMax AC, которая прекрасно подойдет для подключения к базовым станциям на небольших и средних дистанциях .


5 ГГц


10+ км


450+ Мбит/с

24368

В наличии

NanoStation M2

Ubiquiti NanoStation M2 — точка доступа для прокладки беспроводных мостов на расстояние 10 и более километров. Может работать в режиме моста, точки доступа, репитера. Быстро настраивается при помощи набора фирменных утилит AirOS с простым и понятным интерфейсом.


2.4 ГГц


10+ км


150+ Мбит/с

2395

В наличии

NanoStation M5

Ubiquiti NanoStation M5 — одно из самых удачных решений для передачи трафика на большие расстояния. Благодаря производительному процессору и большому объему оперативной памяти, точка доступа на базе устройства способна без труда обслуживать клиентов небольшой сети.


5 ГГц


13+ км


150+ Мбит/с

2326

В наличии

NanoStation Loco M2

Универсальное Wi-Fi устройство Ubiquiti NanoStation Loco M2 легко решает основные задачи по передаче данных на дальние расстояния. Выполненная в компактном корпусе точка доступа быстро устанавливается на вертикальную поверхность при помощи универсального монтажного узла оригинальной конструкции.


2.4 ГГц


2+ км


150+ Мбит/с

2818

В наличии

NanoStation Loco M5

NanoStation Loco M5 — мощная точка доступа работающая на частоте 5 ГГц и способная поддерживать беспроводные мосты на расстояние 5 километров и более. Устройство может быть использовано в качестве ретранслятора, моста или производительной точки доступа.


5 ГГц


5+ км


150+ Мбит/с

2817

В наличии

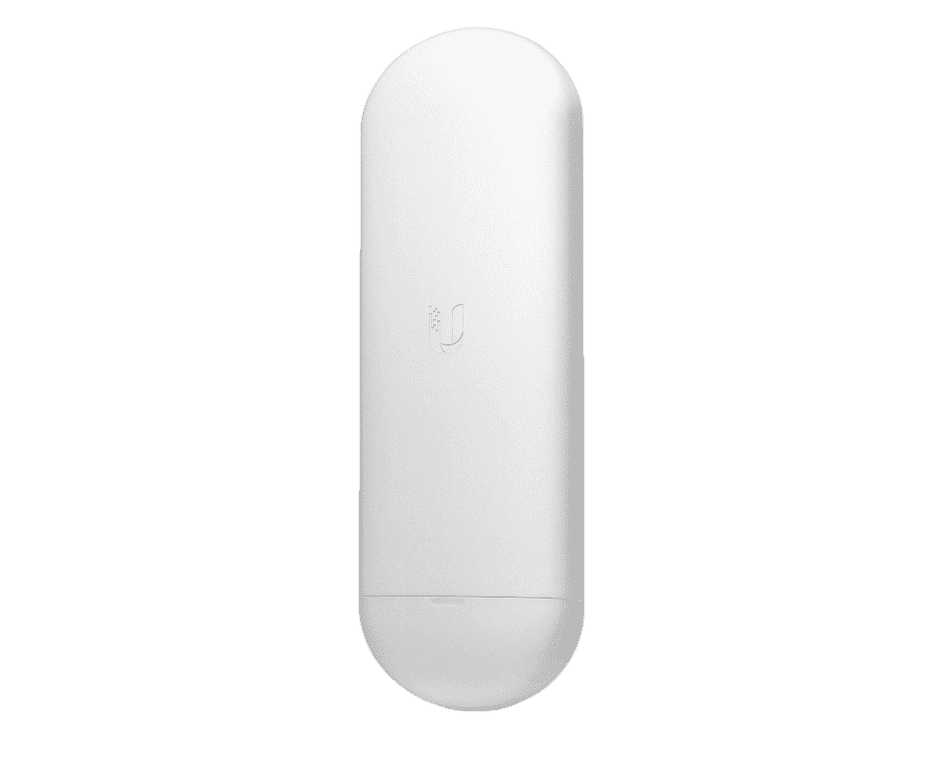

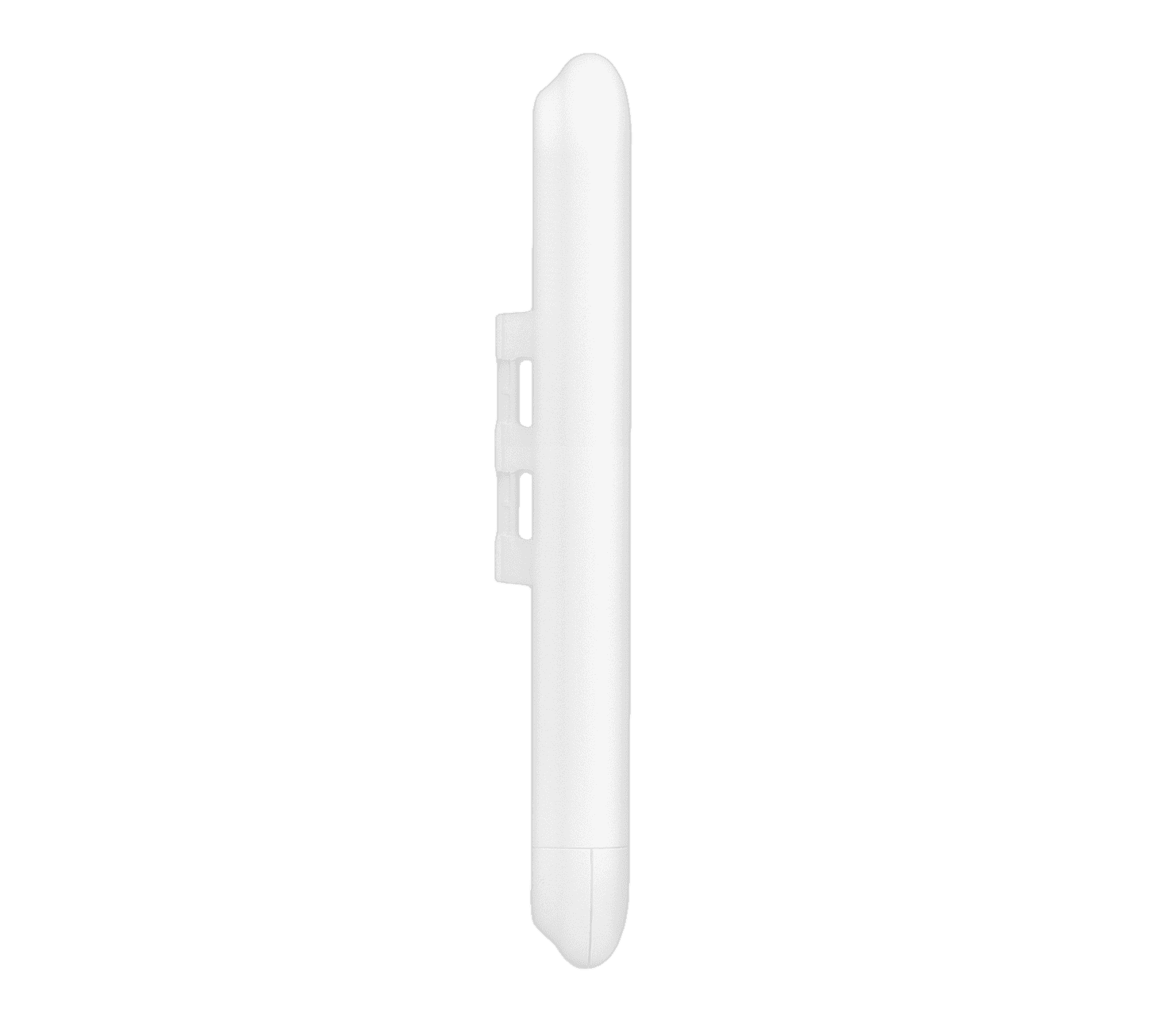

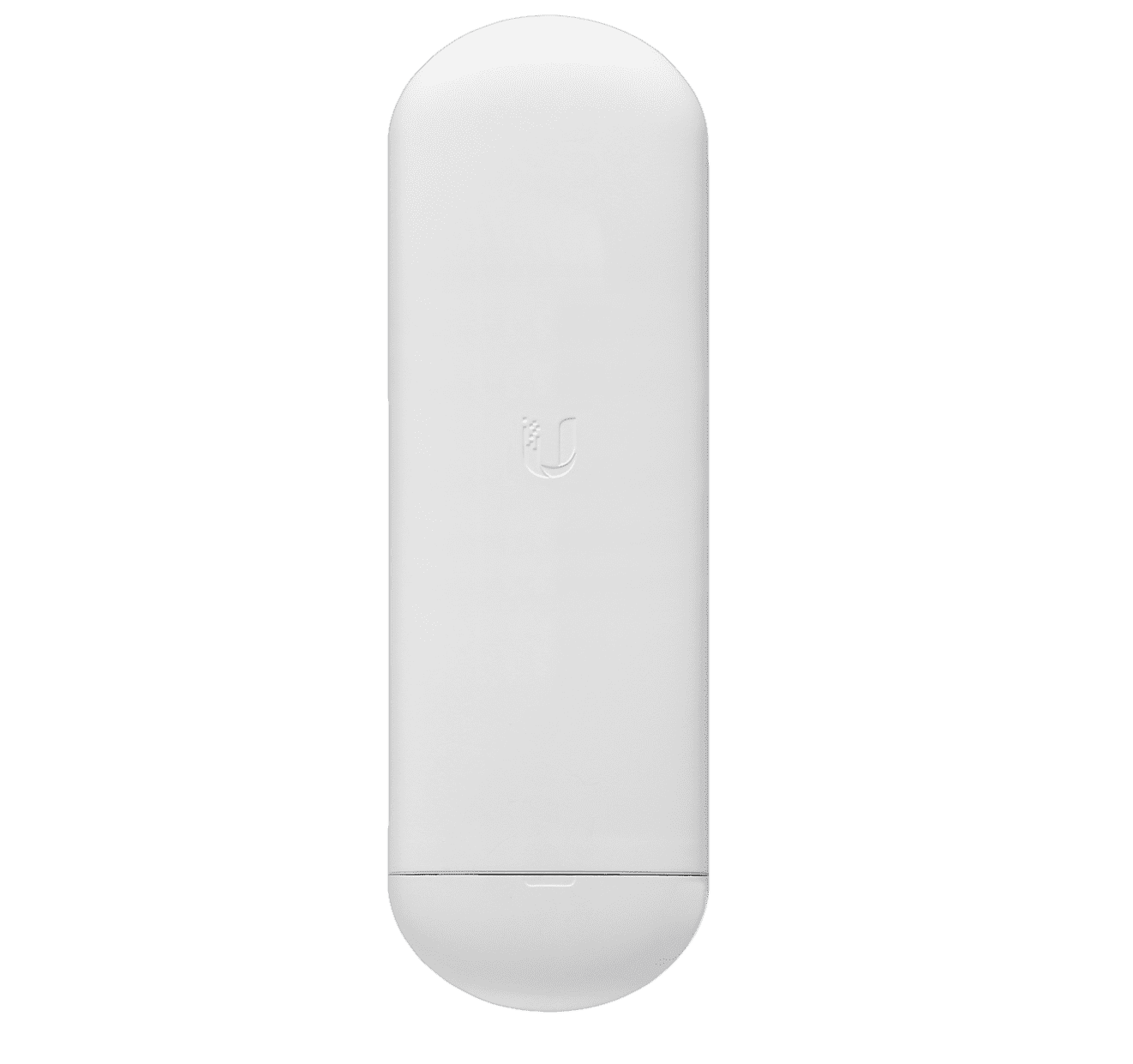

C первого взгляда на точку доступа видно родство со своим предшественником - NanoStation M. Но при этом в дизайне нового устройство четко прослеживаются футуристические черты оборудования Ubiquiti новых поколений. Здесь все говорит о современности устройства – обтекаемая форма, новое оформление логотипа, компактность. Кстати, обтекаемая форма далеко не только дизайнерская необходимость.

Поскольку оборудование используется вне помещений, на крышах домов и даже вышках связи необходимо обеспечить как можно меньшую парусность устройства в целях повышения ветроустойчивости. К примеру, после недавнего ураган «Мария» связь во многих местах на побережье США и Мексики пришлось восстанавливать практически полностью. Конечно, подобные экстремальные условия встречаются к счастью редко, однако, на вышках связи или в горной местности сильные ветра совершенно обычное явление.

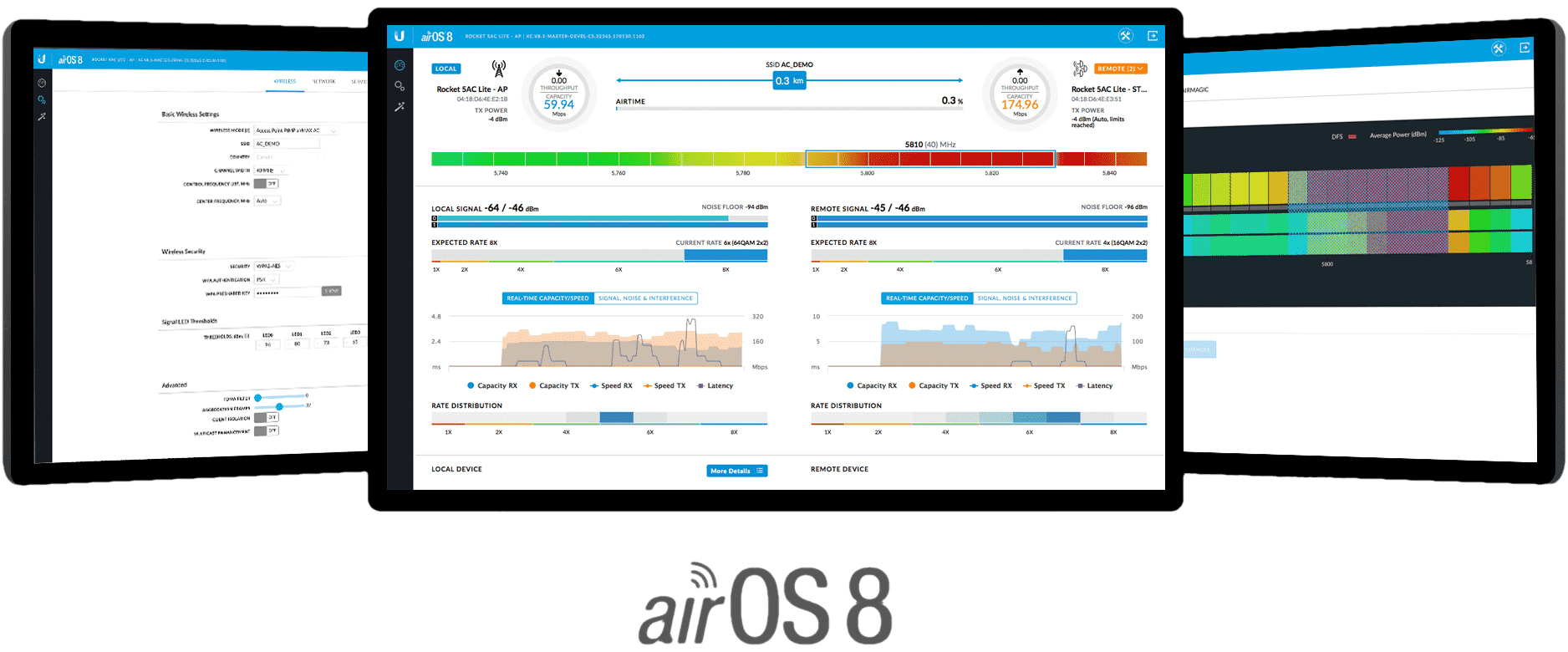

Радиочасть NanoStation 5 AC принципиально иная, по сравнению с предшественниками. Поддерживается фирменный поллинговый протокол последнего поколения AirMax AC. При этом обычный WiFi не поддерживается, что впрочем, учитывая предназначение оборудования и не нужно. Однако для удобства использования NanoStation 5 AC оснащена выделенным WiFi модулем управления, при помощи которого можно использовав фирменное приложение Umobile подключится к устройству с любого мобильного гаджета и произвести его настройку. Так же возможен и стандартный вариант настройки через веб-интерфейс AirOs 8, под управлением которой работает точка доступа.

Почему Ubiquiti отказывается от WiFi в своих уличных точках доступа для связи на большие расстояния? Все дело в том, что при использовании WiFi применяется схема коллизионного доступа CSMA-SA, где все устройства должны находиться в зоне взаимного приема, в противном случае удаленные клиенты будут начинать трансляцию данных адресованных базовой станции одновременно, вызывая наложения данных и конфликты – так называемые коллизии. Во избежание подобных ситуаций AirMax использует схему TDMA, где каждый клиент базовой станции получает индивидуальный тайм-слот для отправки данных, таким образом принципиально, исключая возможность коллизий.

Максимальная скорость передачи данных на небольших расстояниях при использовании NanoStation 5 AC превышает 450 мбит/Сек. Следует помнить что качество связи сильно зависит от внешних условия – помех в эфире, атмосферных осадков и конечно, наличия полностью свободной зоны френеля в зоне прохождения радиосигнала.

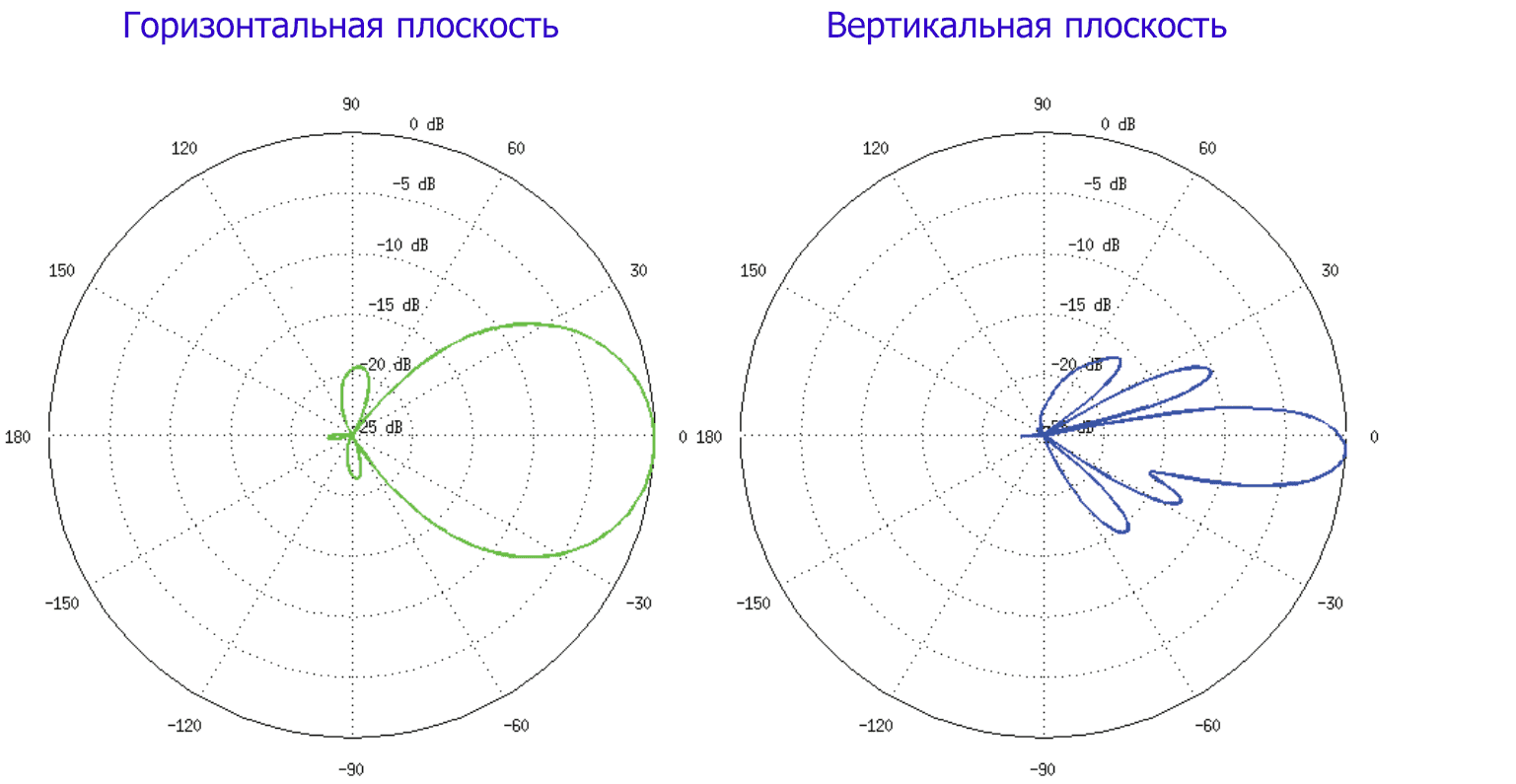

Радиомодуль интегрированный по схеме InnerFeed с в одном корпусе с секторной антенной дает на выходе сигнал мощностью до 25 dbm. Коэффициент усиления антенны составляет 16 dbi. Сочетание подобных характеристик позволяет устанавливать уверенное соединение на расстояниях до 15 километров при условии свободы зоны френеля и малом количестве помех в эфире. Диаграмма направленности встроенной секторной антенны составляет 45 градусов в горизонтальной плоскости и около 10 градусов в вертикальной. Поляризация сигнала двойная, линейная.

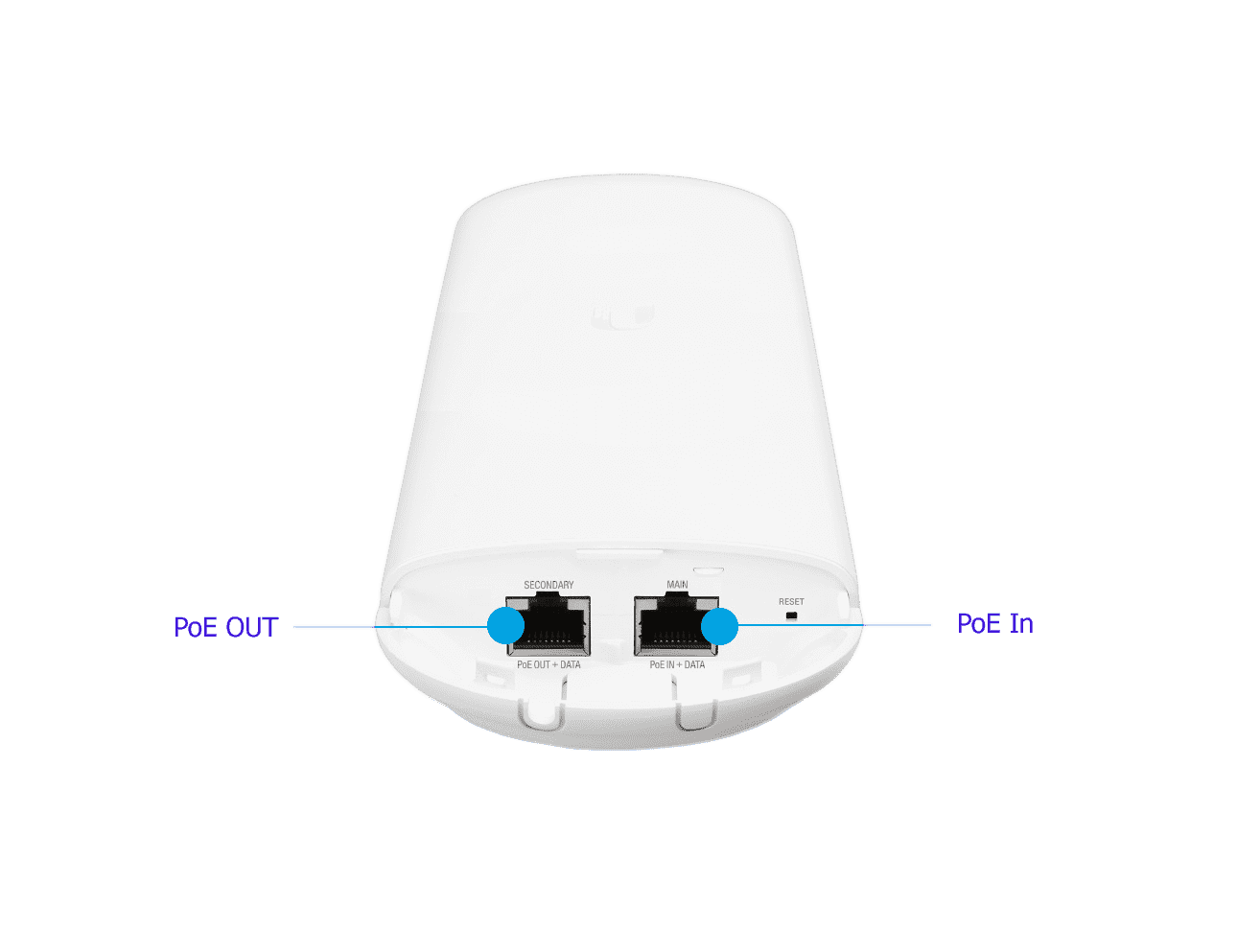

NanoStation 5 AC оснащена двумя гигабитными Ethernet портами. Первый предназначен для подключения точки доступа к сети, второй может использоваться для последовательного соединения с сетью других устройств. Питание точки доступа осуществляется через первый порт по схеме 802.3af, с питанием + по пинам 1;2 и – по 3;6. Так же может использоваться схема 24 В Passive PoE с распиновкой + по жилам 4;5, и – по 7;8. На втором порту естественно возможна сквозная передача PoE.

По сравнению с NanoStation M новая NanoStation 5 AC получила более производительный процессор Atheros MIPS 74Kc, работающий на частоте 560 мГц, объем оперативной памяти составляет 64 мб стандарта DDR2, С учетом увеличения пропускной способности подобная модернизация обеспечивает стабильность и скорость обработки трафика не хуже чем у предыдущего поколения NanoStation.

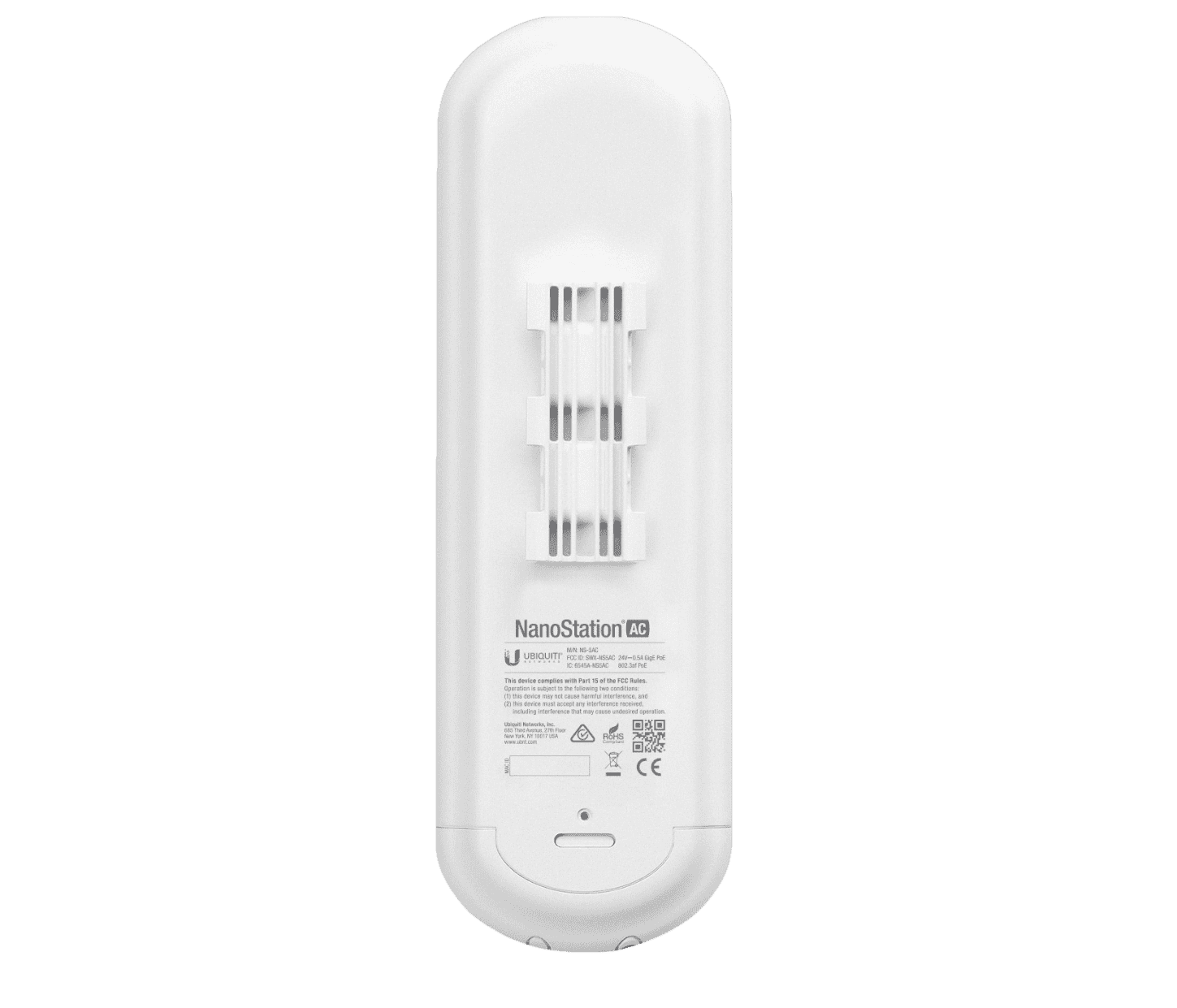

Материалы корпуса новой NanoStation 5 AC выглядят несколько иначе, здесь использован поликарбонат в модификации устойчивой к УФ излучению. Диапазон допустимых для эксплуатации температур составляет от – 40 до + 70 градусов, сто стандартно для всепогодных точек доступа Ubiquiti.

Подводя итог нашему небольшому обзору можно резюмировать, что NanoStation 5 AC действительно достойное продолжение серии, которая стала без преувеличения классикой Ubiquiti. C новым радиомодулем NanoStation 5 AC более чем в полтора раза повысила свою производительность, удовлетворяя значительно возросшие в последнее время запросы на скоростной доступ к сети. Кстати одновременно с NanoStation 5 AC вышла так же и NanoStation 5 AC Loco, о которой мы обязательно расскажем в следующих обзорах на нашем сайте.

PS - Не забывайте, для получения максимальной мощности в 25 DBM следует выбрать регион США, при выборе России мощность будет ограниченна 20 DBM!
