Опыт внедрения UniFi Mesh в зоне отдыха.

Предлагаем вниманию читателей интересный рассказ о развертывании беспроводной сети на основе WiFi точек доступа UniFi Mesh в Мичигане, которая охватила собой пространство трейлер-кемпинга, состоящего более чем из ста фургонов и построек. В данном случае плотность клиентов планировалась не самой высокой, всего, в сезон, планируемое количество подключений составляло около 200. Рассказ служит хорошей практической иллюстрацией классического случая планового применения всепогодных WiFi точек доступа UniFi.


Внедрением различных беспроводных решений наша компания занимается достаточно давно. Проекты бывают самые разные, от развертывания WiFi хот-спота в офисах до создания радиомостов с использованием вышек связи. Не так давно к нам обратился владелец кемпингового трейлер-парка, находящегося в загородной местности, желающий обеспечить WiFi хот-спотом своих гостей. Изначально предполагалось использование оборудование другого бренда, поскольку заказчик уже имел с ним дело на других объектах своего бизнеса.

Однако в данном случае после проведения радиообследования с использованием тестеров Ekahau стало понятно, что в данном случае намного лучше подойдут WiFi точки доступа Ubiquiti. Обяснив данную ситуацию заказчику мы указали на лучшую функциональность UniFi Controller, а так же значительно меньшую стоимость самого проекта и более простое масштабирование при необходимости увеличения пропускной способности сети. Внимательно выслушав нас и ознакомившись с преимуществами UniFi клиент принял решение попробовать WiFi оборудование Ubiquiti.

Опыт внедрения UniFi Mesh в зоне отдыха.

Приняв кардинальное решение по бренду, на основе которого будет развертываться хот-спот было необходимо составить окончательный проект размещения WiFi точек доступа и решить вопросы по их питанию и коммутации трафика. После детального рассмотрения территории было решено использовать 5 WiFi точек доступа UniFi AP AC Mesh, две UniFi AP AC Mesh Pro, а так же развернуть радиомост на основе LiteBeam 5AC 23, для соединения с основной сетью ее удаленного сегмента находящегося с краю трейлер-парка. Для маршрутизации трафика мы использовали UniFi Security Gateway. UniFi Controller было решено запустить в облаке

Опыт внедрения UniFi Mesh в зоне отдыха.

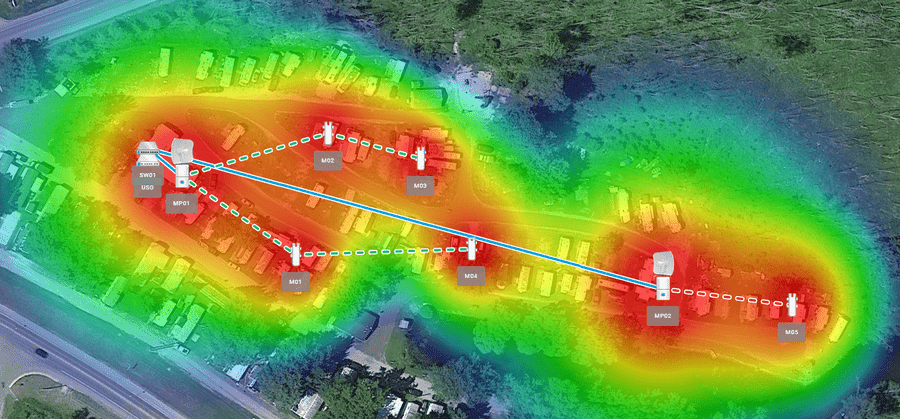

Почему именно 5 UniFi AP AC Mesh и 2 UniFi AP AC Mesh Pro, возможно спросите вы? Подобная конфигурация была результатом наших расчетов с использованием плана местности на основе GoogleMaps в UniFi Controller. UniFi AP AC Mesh Pro подключенные к коммутатору по кабелю являются основой сети, предоставляя как WiFi для абонентов так и трафик для подключенных с использованием MESH ретрансляции UniFi AP AC Mesh. Именно с учетом подобной, повышенной нагрузки и было решено использовать первой ступенью этой Mesh сети именно UniFi AP AC Mesh Pro, которые имеют увеличенную пропускную способность за счет поддержки трехканальной схемы передачи данных MIMO 3X3.

Опыт внедрения UniFi Mesh в зоне отдыха.

Настройка оборудования на стенде от распаковки до завершения заняла около 4 часов. А вот инсталляция на месте потребовала больших усилий, тут ушло порядка 12 часов, правда, следует отметить, что пришлось дополнительно приобрести и проложить дополнительный кабель, которого не хватило.

Опыт внедрения UniFi Mesh в зоне отдыха.

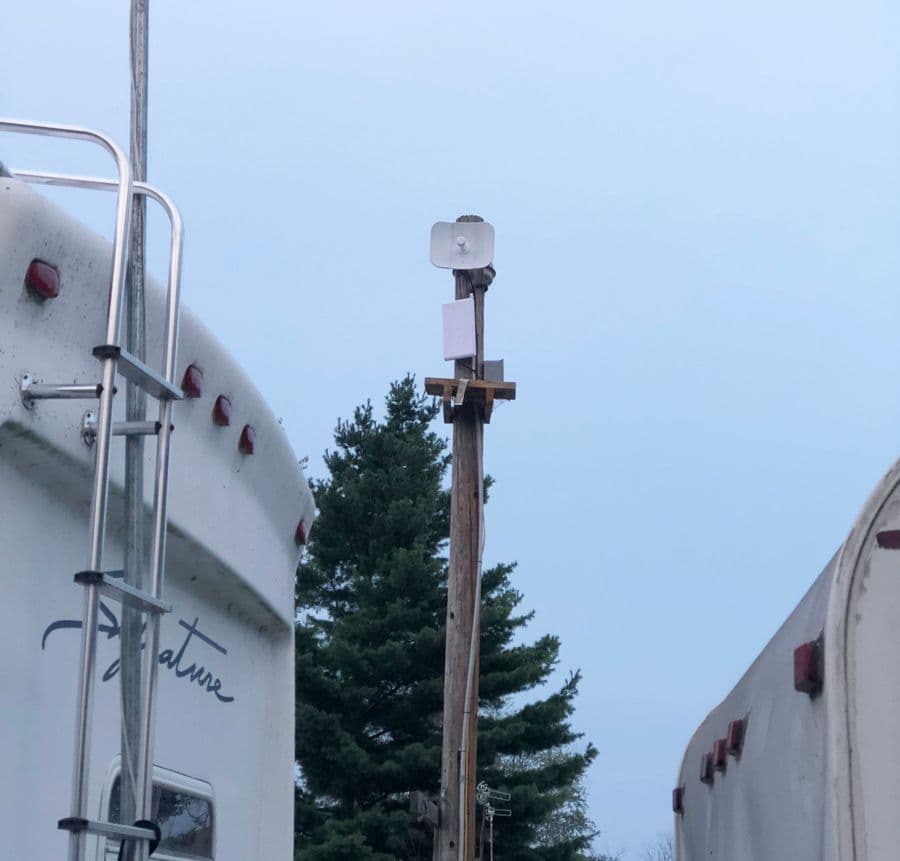

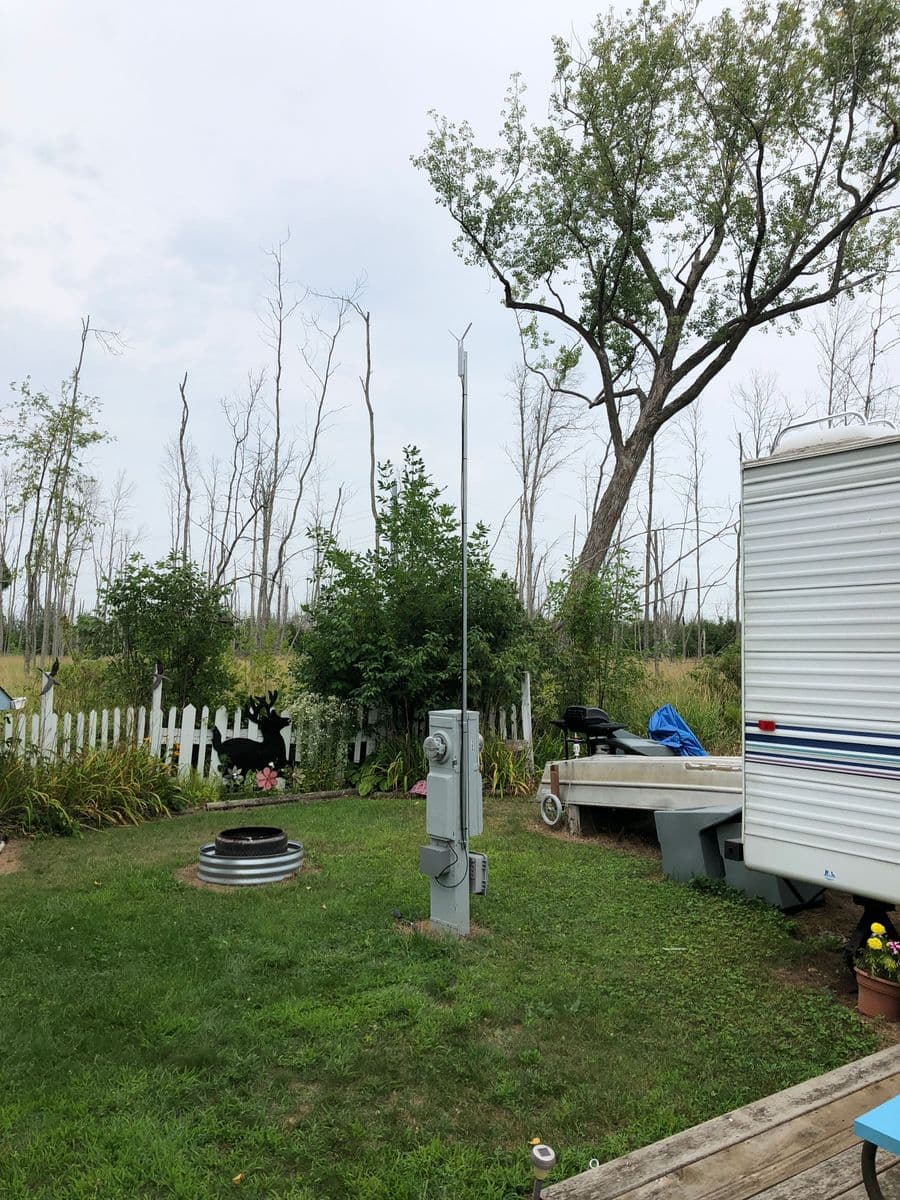

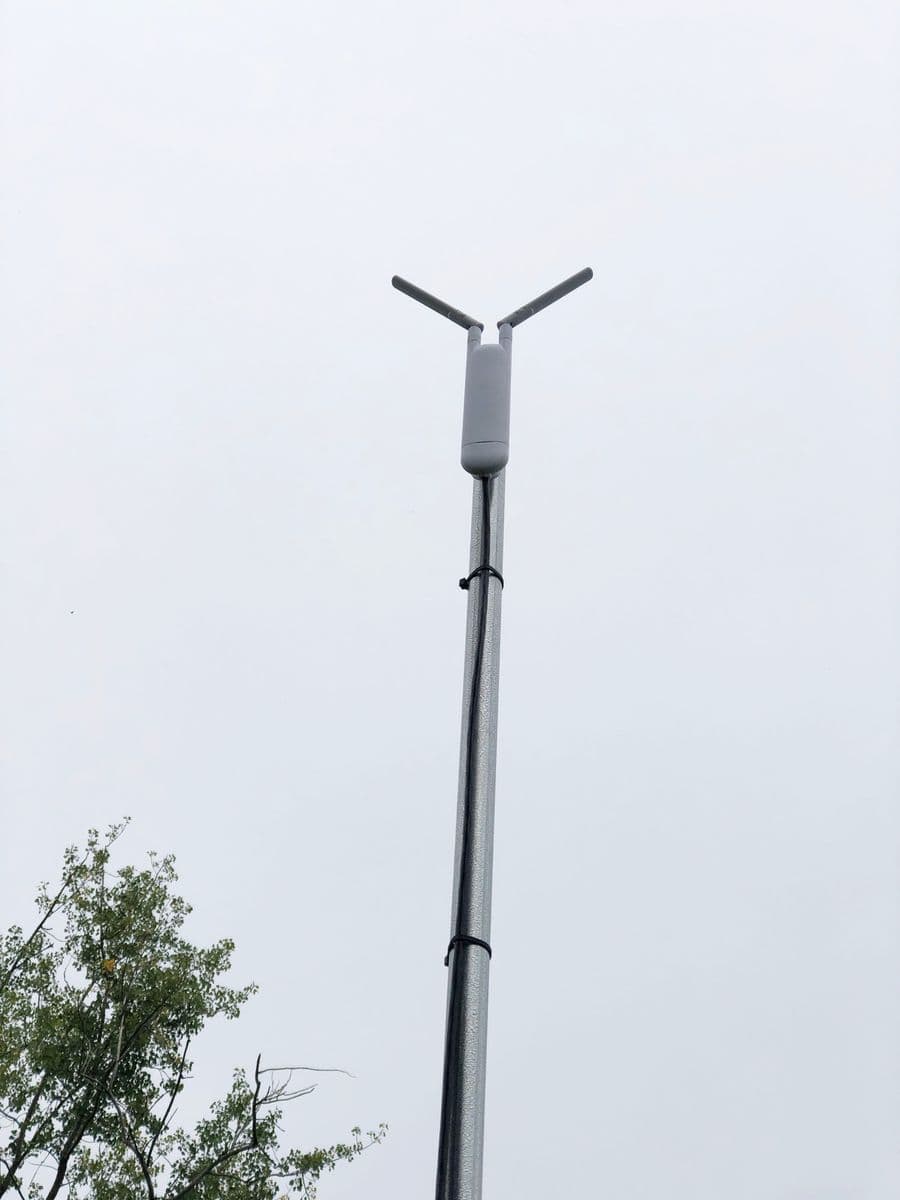

LiteBeam и UniFi Mesh Pro были установлены на старом столбе, оставшемся от древней телефонной линии. Несмотря на его внешнюю непрезентабельность, столб весьма прочный и простоит еще не один десяток лет, потому никаких проблем от такого решения не предвидится. Для UniFi AC Mesh были установлены небольшие мачты, что было необходимо учитывая достаточно большую расчетную зону WiFi хот-спота на каждую точку доступа.

Опыт внедрения UniFi Mesh в зоне отдыха.

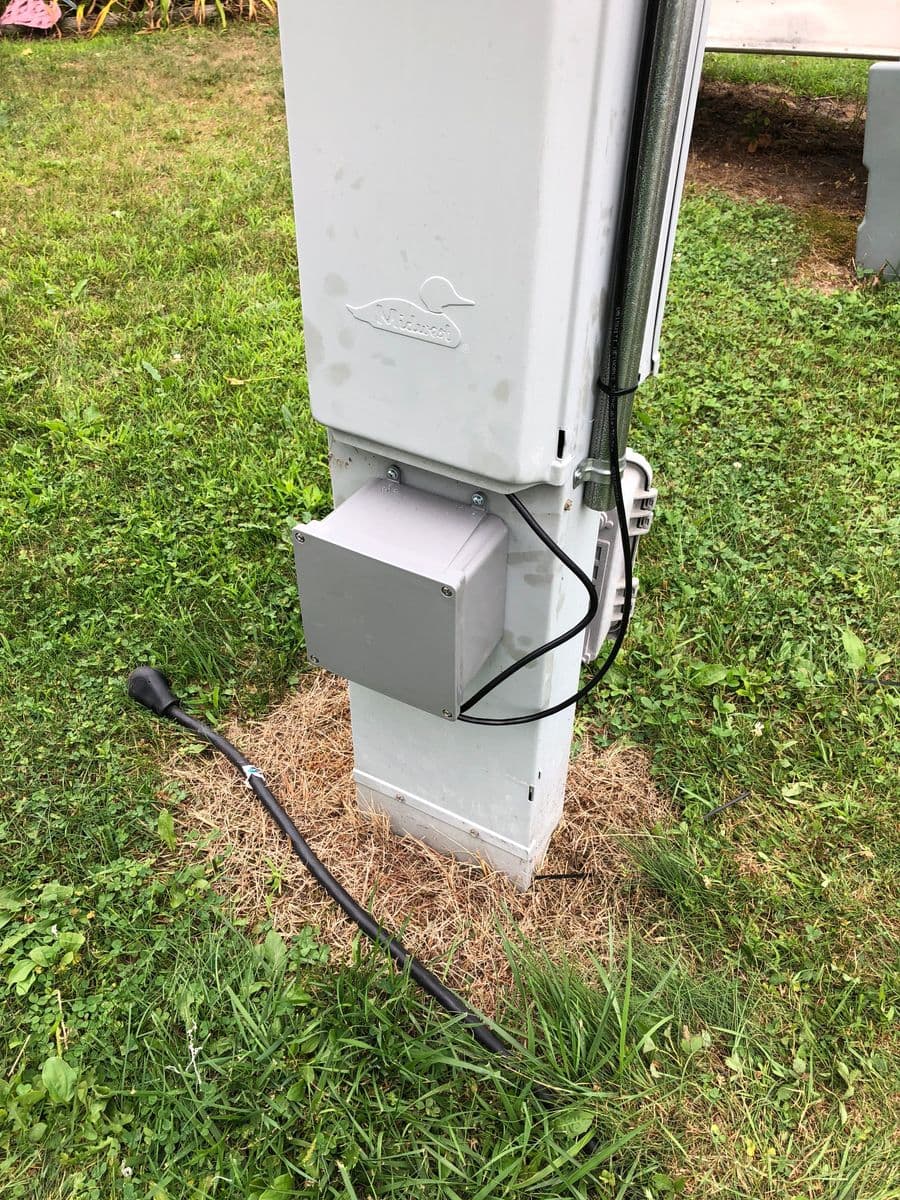

Значительно облегчило реализацию проекта то, что электроэнергия уже была подведена к автодомам, таким образом проблем с энергоснабжением не возникало. В противном случае подобной быстрой инсталляции бы никоим образом не вышло. Хотя, у Ubiquiti есть решения и для подобных задач, но стоимость проекта с использованием тех же солнечных панелей SolarBeam, а так же всепогодных коммутаторов повысилась бы очень значительно, как и усилия на его реализацию. При монтаже WiFi точек доступа были применены фирменные TOUGHCable, которые по нашему опыту эксплуатации внешних кабельных трасс служат долго даже в самых сложных условиях.

Опыт внедрения UniFi Mesh в зоне отдыха.

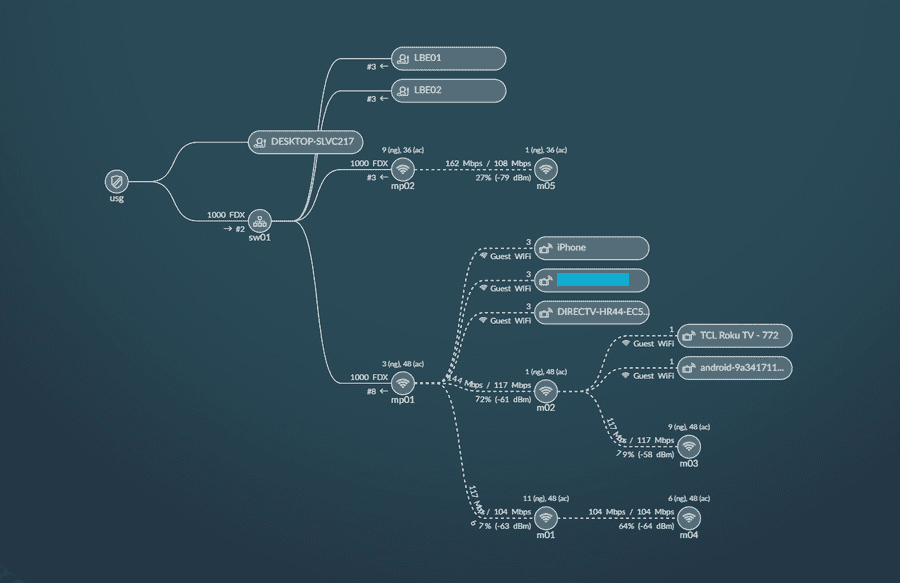

При реализации данного проекта нами активно использовались штатные инструменты UniFi Controller, включая спектральный анализатор, утилиту планирования WiFi хот-спота и другие. По сути, для расчета было вполне достаточно этих штатных средств и дополнительное оборудование типа используемых нами тестеров Ekahau не требовалось. Это один из многих плюсов в копилку UniFi – самодостаточностью и полным спектром необходимых для создания сети встроенных инструментов могут похвастаться далеко не все решения.

Опыт внедрения UniFi Mesh в зоне отдыха.

Что касается использованного нами радиомоста на LiteBeam, возможно кому то он покажется лишним, с учетом использования UniFi Mesh, однако в данном случае это было наиболее рациональное решение. Все другие варианты требовали либо переноса точки присутствия (POP) в центр трейлер-парка, либо превышали допустимое количество ступеней ретрансляции для WiFi точек доступа.

Опыт внедрения UniFi Mesh в зоне отдыха.

По завершению настройки заказчику был предоставлен доступ к облачному UniFi Controller, а так же было продемонстрировано управление WiFi точками доступа через мобильное приложение “UniFi”. Клиент был впечатлен простотой интерфейса и возможностью доступа к расширенной сетевой информации прямо со своего смартфона. Теперь гости парка получили стабильный, высокоскоростной доступ в интернет, что, надеемся, улучшит их отдых и позволит при необходимости не отрываться от дел одновременно наслаждаясь природой.
