UFiber 4 OLT.
Рационализация затрат.

Не так давно разработчиками Ubiquiti выпущена новая серия UFiber, в которую вошло оборудование, предназначенное для создания оптических сетей Gpon. В отличии от витой пары, подобная сеть не требует множества активных свитчей для разветвления и подключения абонентов. Gpon коммутируются при помощи оптических сплиттеров, обходящихся без дополнительного питания и являющихся полностью пассивным оборудованием, не имеющим собственных вычислительных мощностей. Еще один плюс Ubiquiti UFiber - колоссальная длинна линии без дополнительных ступеней усиления сигнала, которая достигает 20 километров. У витой пары, как известно, данный показатель не превышает 300-500 метров. Преимущества Gpon здесь очевидны.

Естественно, для создания полноценной провайдерской сети Gpon необходимо как провайдерское оборудование, так и клиентские модули. Первыми устройствами в дебютировавшей серии стал провайдерский терминал UFiber OLT и клиентский модуль UFiber Nano G. UFiber OLT изначально позиционировался как производительная модель, для развертывания довольно крупных сегментов сети. Максимальное количество обслуживаемых абонентов достигало 1024 – цифра весьма внушительная. Однако подобные характеристики требуются далеко не всегда. Именно для ситуаций, где подобные возможности избыточны был создан новый продукт, пополнивший серию – UFiber 4 OLT (UF-OLT-4)

UFiber 4 OLT. Рационализация затрат.

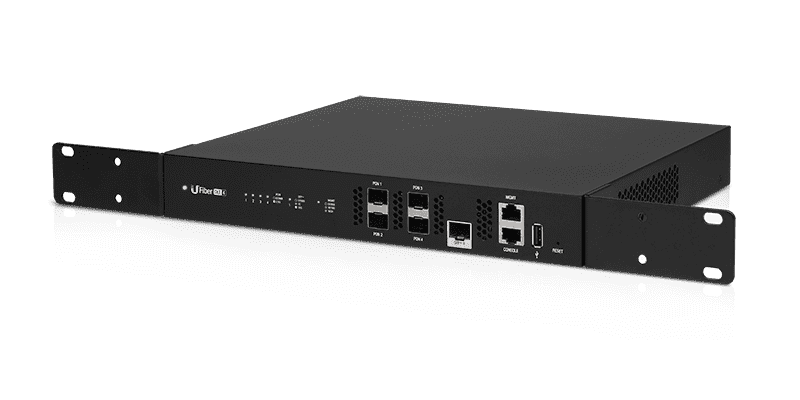

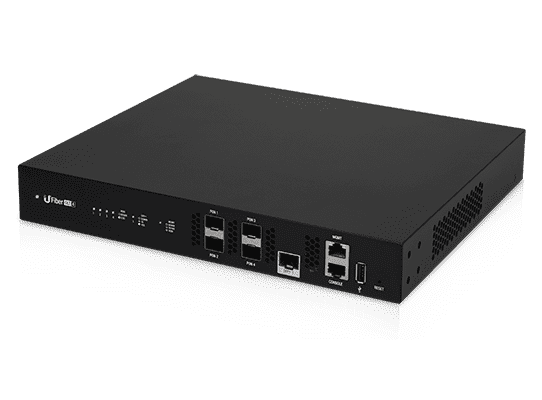

В отличии от своего старшего брата, UFiber 4 OLT получил вдвое меньше портов GPON OLT SFP, число которых сократилось до 4. Пропускная способность каждого порта составляет 2.44 гбит/Сек в нисходящем направлении и 1.22 гбит/сек в восходящем, максимальное число подключенных клиентов достигает 128. Для соединения с другими сегментами и подключения к ресурсам провайдера UF-OLT-4 имеет порт SFP+, с пропускной способностью в 10 гбит/Сек, что с вполне достаточно для обеспечения трафиком всех подключенных к терминалу абонентов.

UFiber 4 OLT. Рационализация затрат.

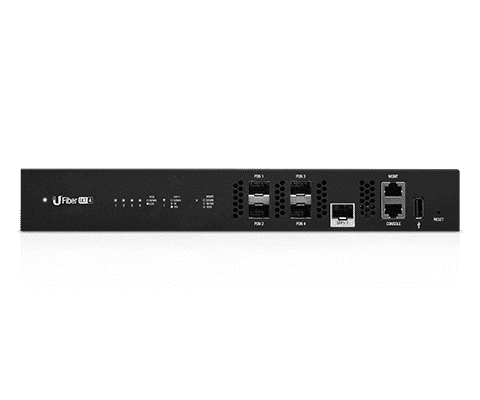

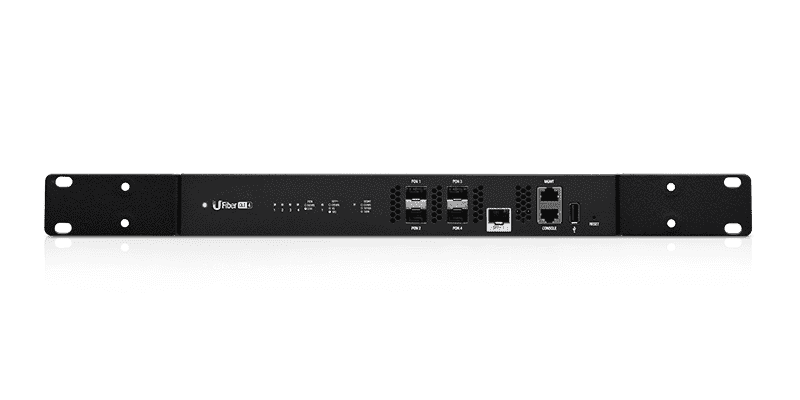

Дополнительно UFiber 4 OLT получил два сервисных порта внутриполосного и внеполосного управления. Кроме того для доступа к настройкам терминала так же возможно использование сервисного RG45 порта управления. На лицевой стороне UF-OLT-4 можно увидеть светодиодную панель индикации состояния портов, которая позволяет определить наличие\отсутствие соединения, а так же его тип и наличие активности.

UFiber 4 OLT. Рационализация затрат.

Так, свечение SFP+ индикатора белым цветом означает что линк установлен на скорости 10 гбит/Сек. При этом зеленый цвет сигнализирует о соединении по стандарту 1 гбит/Сек. Индикаторы Gpon имеют один режим, - подсветка белым цветом означает наличие подключения. Мигание же любого из индикаторов традиционно для сетевого оборудования информирует об активности передачи данных.

UFiber 4 OLT. Рационализация затрат.

Некоторые изменения UFiber 4 OLT получил в вычислительной части. Несмотря на вдвое меньшую пропускную способность терминал оснастили увеличенным до 512 мб DDR3 объемом оперативной памяти, при том же что и у старшей модели процессором - двухъядерным MIPS 1004Kc с тактовой частотой 880 Mhz. Подобное усиление должно обеспечить максимально возможный уровень стабильности даже при повышенных нагрузках.

UFiber 4 OLT. Рационализация затрат.

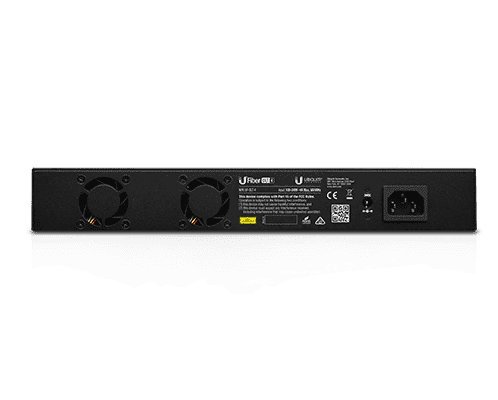

Система питания UF-OLT-4 так же несколько иная. Если у старшей модели UFiber OLT были использованы специальные съемные модули, то UFiber 4 OLT имеет встроенный блок питания для подключения к сетям переменного тока с напряжением от 100 до 220 v.

UFiber 4 OLT. Рационализация затрат.

При организации резервной линии питания следует использовать разъем адаптера постоянного тока, с поддерживаемым напряжением питания от 16 до 25 v. Хорошим вариантом в этом случае является подключение UFiber 4 OLT к источнику постоянного тока с резервным питанием от ИБП или аварийных аккумуляторов.

UFiber 4 OLT. Рационализация затрат.

Что можно сказать в заключении нашего небольшого обзора? UFiber 4 OLT позволяет значительно уменьшить стоимость проекта при построении Gpon сетей Ubiquiti, рационализируя затраты на оборудование и хорошо подойдет в местах, где не требуется максимального количества абонентских линий. Из плюсов можно отметить пропорционально более высокую вычислительную мощность, равную старшей модели при вдвое меньшей пропускной способности, а так же увеличенный до 512 мб объем оперативной памяти.
