Вышла бета-версия новой системы управления оборудованием

Ubiquiti Network Management System (UNMS).

C помощью UNMS можно централизованно настраивать оборудование Ubiquiti самых разных серий – точки доступа AirMax, радиомосты AirFiber, GPON UFiber, коммутаторы, пользовательские маршрутизаторы AirCub и AmpliFi. Внешне все выглядит очень похоже на UniFi Controller. Точно так же в едином интерфейсе доступны разнообразные функции по настройке устройств и их конфигурированию, централизованному обновлению прошивок, панели статистики. Отличие одно – система поддерживает практически все оборудование Ubiquiti.

airFiber 24

Передовая разработка компании Ubiquiti, радиорелейный Wi-Fi мост airFiber 24, обеспечивает рекордную производительность создаваемого с помощью него линка. Благодаря протоколу AirMax и методики GPS-синхронизации, удалось достичь пропускной способности канала на уровне 1.4 Гбит/с.


24 ГГц


1.4+ Гбит/с


13+ км

20158

В наличии

airFiber 24HD

В ситуациях, когда необходимо получить высокую скорость передачи данных при невозможности прокладки кабеля, используются радиорелейные мосты операторского уровня. Именно к такому классу относится airFiber 24 HD, выпущенный компанией Ubiquiti Networks в пополнение своей популярной серии радиорелейных станций.


24 ГГц


2+ Гбит/с


20+ км

23456

В наличии

airFiber 5

Основное преимущество airFiber 5 заключается в использовании радиорелейной платформы в диапазоне 5 ГГц. Новая разработка Ubiquiti почти так же быстра по сравнению с более дорогим предшественником, но проще в использовании, значительно надежнее, удобнее в работе и в полтора раза дешевле.


5 ГГц


1.0+ Гбит/с


100+ км

23364

В наличии

airFiber 5U

airFiber 5U — настоящая революция на рынке высокопроизводительных систем для построения радиомостов. airFiber 5U использует менее перегруженные 5.9 и 6 GHz частоты, а так же имеет хороший фильтр для использования рядом с оборудованием, использующим 5 GHz диапазон. Максимальная дальность связи до 100 км.


5 ГГц


1.0+ Гбит/с


100+ км

23365

В наличии

airFiber 2X

AirFiber 2x – радиорелейная станция предназначенная для создания высокоскоростных каналов связи в диапазоне 2.4 Ггц. Внешне устройство напоминает точки доступа серии Rocket, однако значительно превосходит их по спектральной эффективности.


2.4 ГГц


500+ Мбит/с


200+ км

23543

В наличии

airFiber 3X

AirFiber 3x — это производительная радиорелейная станция, предназначенная для создания магистральных каналов связи в диапазоне 3 Ггц. Модель отличается высочайшей спектральной эффективностью и обеспечивают скорость передачи данных свыше 500 мб/Сек.


3 ГГц


500+ Мбит/с


200+ км

23546

В наличии

airFiber 5X

Недавно выпущенный на рынок airFiber 5X предназначен для создания высокоскоростных радиомостов большой дальности типа «точка-точка» (PtP). Новинка совмещает в себе гибкость конфигурирования, присущую точкам доступа серии Rocket, и производительность традиционных РРЛ airFiber.


5 ГГц


500+ Мбит/с


200+ км

23455

В наличии

airFiber 5X HD

AirFiber 5X HD – новинка в серии скоростных радиомостов airFiber. Модель отличается увеличенной шириной канала и улучшенной избирательностью радиочасти, благодаря чему удалось значительно повысить дальность связи и скорость соединения.


5 ГГц


1 гбит/с


200+ км

24361

В наличии

Ubiquiti AirFiber 11FX High-Band

AirFiber 11FX High-Band предназначен для создания магистральных каналов связи точка-точка на расстояниях до 300 км. Подобно оборудованию серии Rocket, радиомост не имеет встроенных антенн


11 ГГц


1.2+ Гбит/с


150+ км

24068

В наличии

Ubiquiti AirFiber 11FX Low-Band

Ubiquiti AirFiber 11FX Low-Band прекрасно подойдет для создания сверхскоростных линков точка-точка на дистанциях до 300 км. Модель работает в так называемом «низком» диапазоне и имеет в комплекте соответствующий тип дуплексера.


11 ГГц


1.2+ Гбит/с


150+ км

24068

В наличии

AirFiber 11FX High-Band Duplexer

AirFiber 11FX-H Duplexer специальный адаптер, предназначенный для расширения доступного частотного диапазона и увеличения скорости передачи данных радиомостов Ubiquiti AirFiber 11FX.


11 ГГц


1.2+ Гбит/с


150+ км

24300

В наличии

AirFiber 11FX Low-Band Duplexer

AirFiber 11FX-L Duplexer специальный адаптер, предназначенный для расширения доступного частотного диапазона и увеличения скорости передачи данных радиомостов Ubiquiti AirFiber 11FX.


11 ГГц


1.2+ Гбит/с


150+ км

24301

В наличии

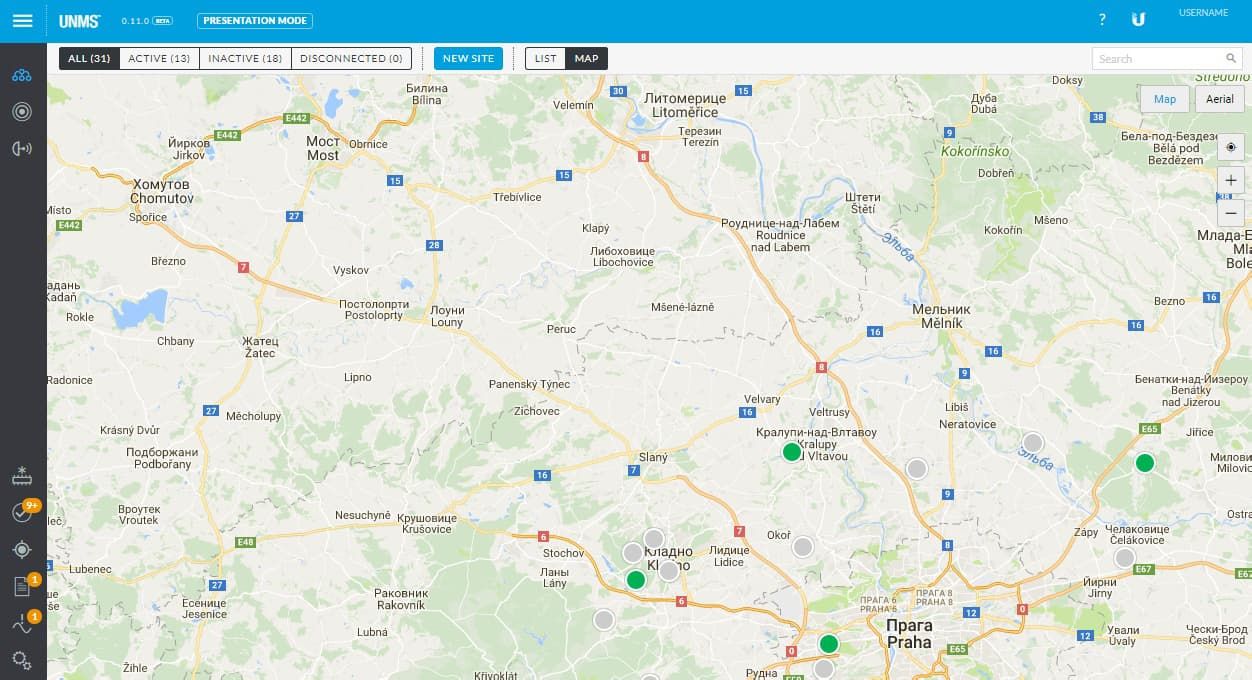

Веб-интерфейс прост и понятен. К примеру, на вкладке Sites отображаются сети, обнаруженные копией UNMS, доступные для администрирования. Сверху можно выбрать сортировку - активировать только подключенные сети, либо наоборот отметить отображение только не работающих, а так же выбрать тип представления – списком или на карте. Последнее, кстати, очень удобно, сразу становится понятно, с каким объектом имеешь дело. Для профессионального администрирования подобная функция совершенно необходима.

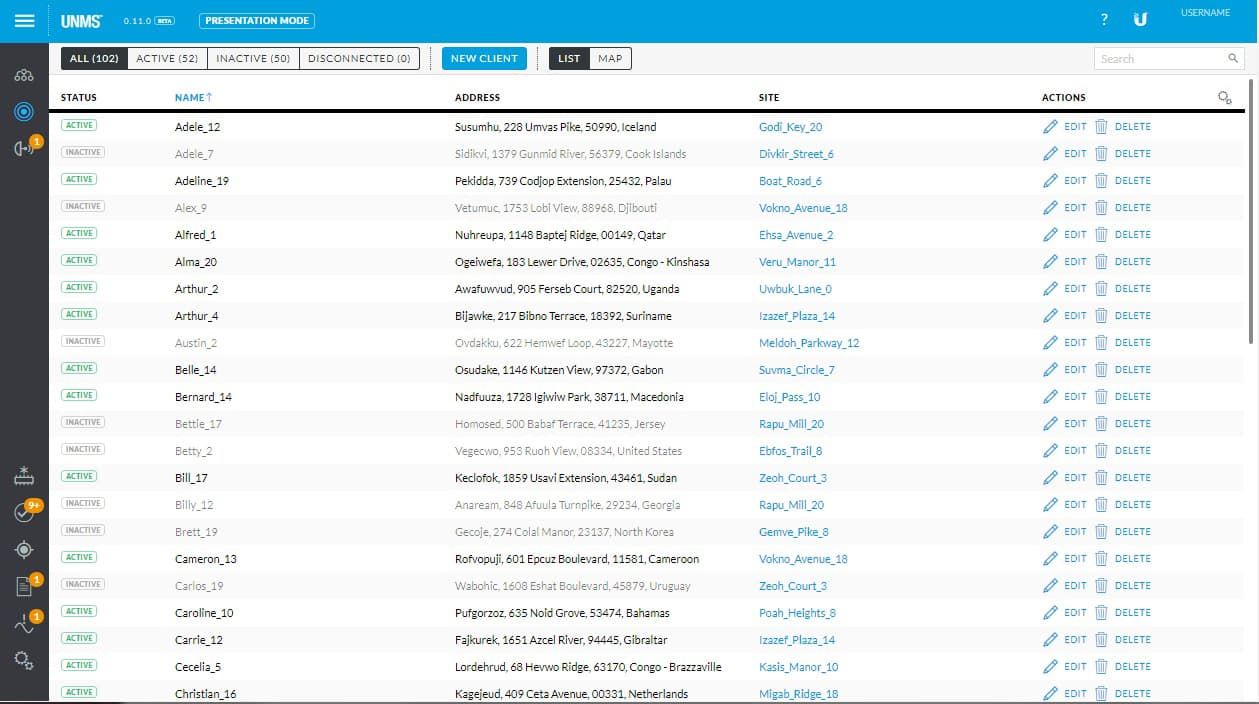

Вкладка Clients, как это нетрудно понять дает информацию о подключенных клиентах. Точно так же можно выбрать режим отображения – на карте либо списком и задать сортировку. По клику доступна подробная информация о каждом подключенном устройстве.

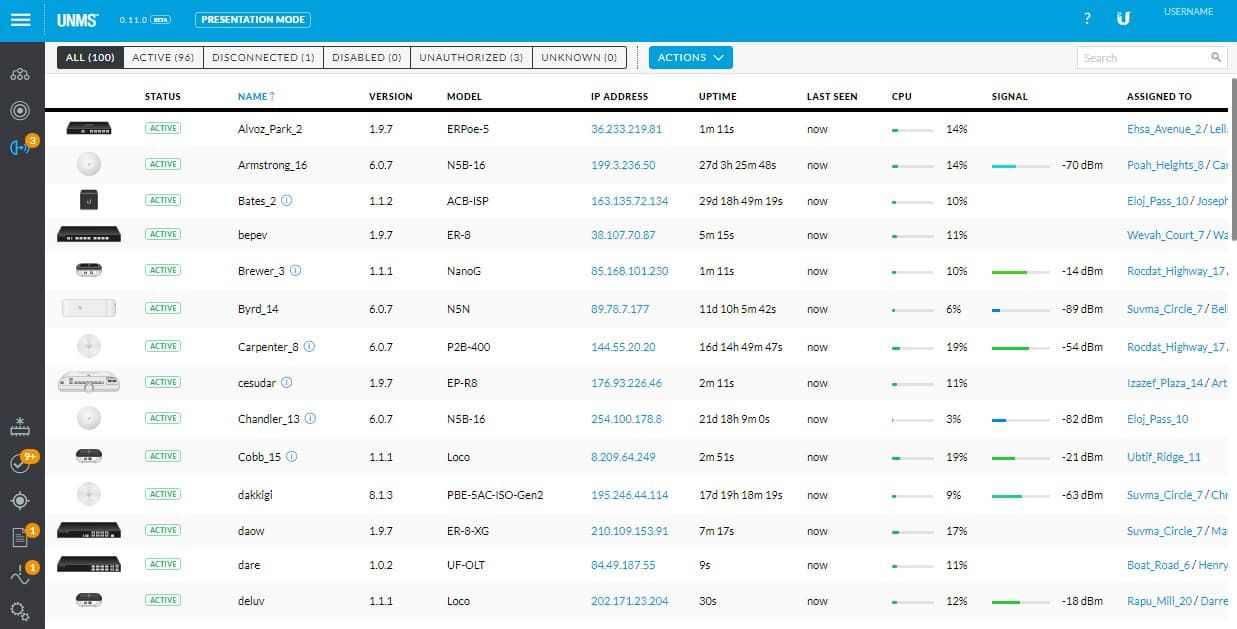

Вкладка Devises выводит информацию о всех устройствах, подключенных к UNMS. В данном режиме можно посмотреть статистику работы устройства, получить информацию о его состоянии, а так же провести тонкую настройку. Пока система находится в процессе создания и доступны не все функции по управления, однако, в финальной версии Ubiquiti Network Management System все возможности которые пока неактивны будут доступны, предоставляя все необходимое для полноценной настройки любого оборудования – от точек доступа до свитчей или пользовательских GPON терминалов.

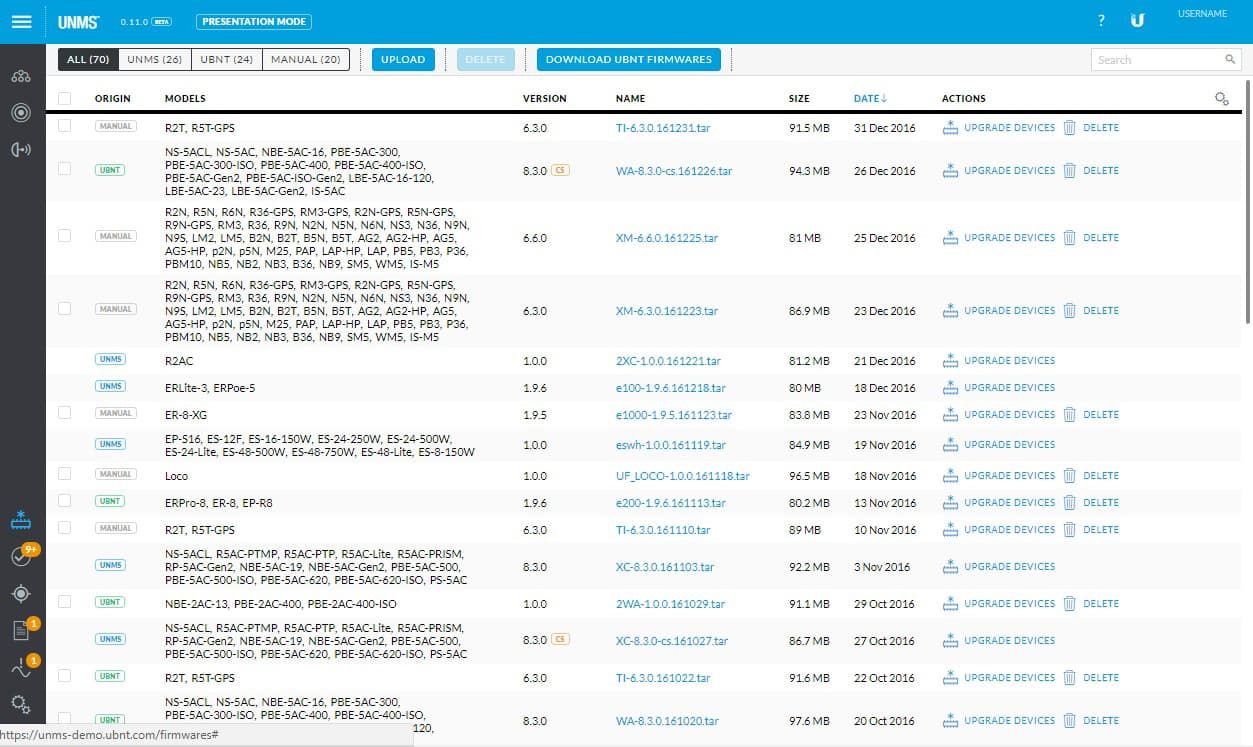

Далее в боковой панели управления можно видеть иконку Firmware Manager – менеджера обновления прошивок устройств, Tack Manager отображающий текущее количество выполняемых операций, а так же их статус. Очень полезен discovery manager, который позволяет обнаруживать новые устройства, отправляя запросы в выбранном пользователем диапазоне IP адресов с последующем ожиданием ответа от подключенного оборудования. Для этого в верхнюю панель необходимо ввести заданный промежуток адресов, и нажать «start», запустив процесс сканирования.

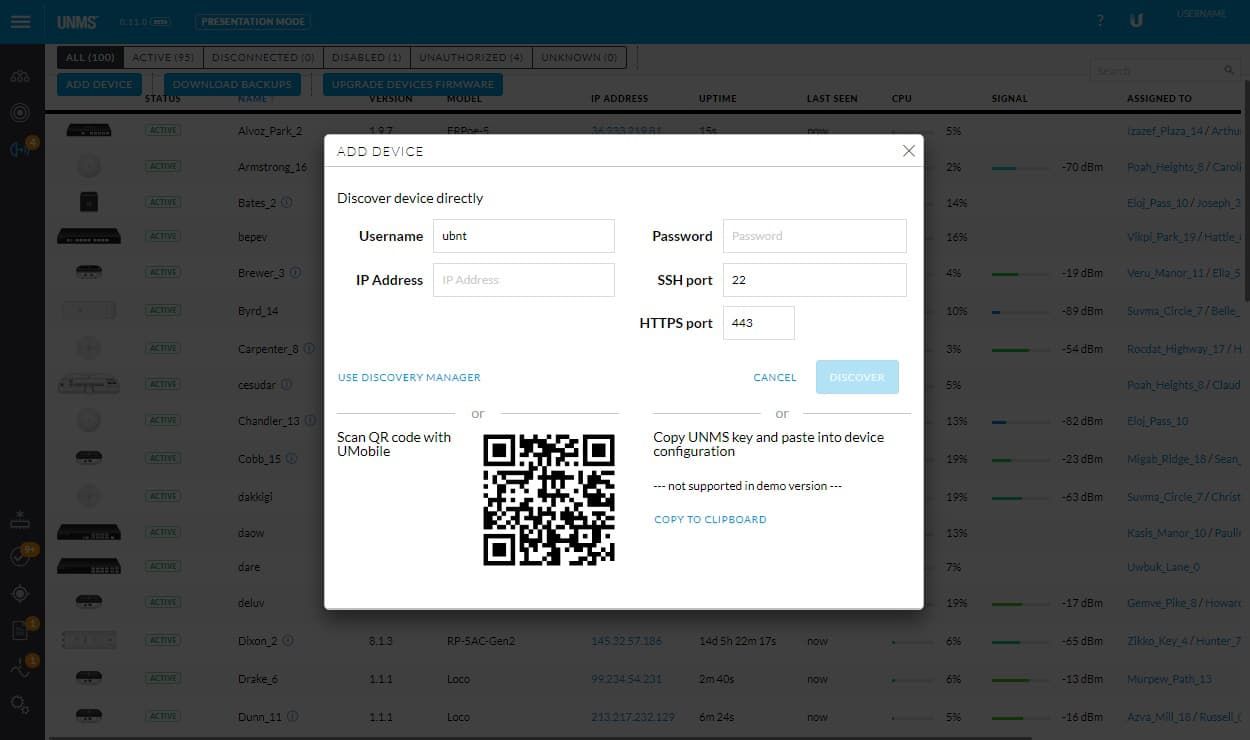

Кстати, если ваше оборудование находится в другой локальной сети, и недоступно для поиска и подключения простым сканированием IP, можно синхронизировать его, введя в устройство уникальный код-идентификатор вашей копии UNMS. Данная опция находится в меню «device», далее в верхней панели необходимо нажать кнопку «add device» . Вы увидете Copy UNMS key – это то, что вам нужно. В подключенном оборудовании ключ следует ввести в раздел Services для оборудования airMAX или System для линейки EdgeRouter.

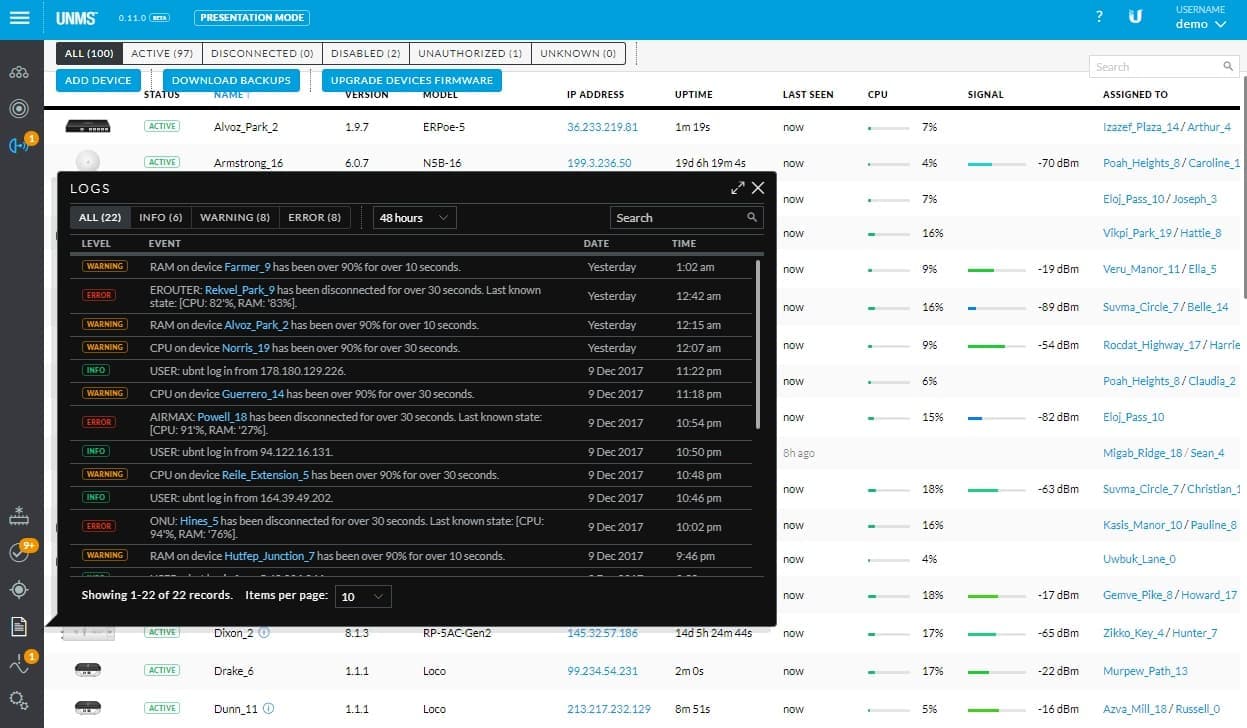

Пункт боковой панели Logs, как это нетрудно догадаться по названию, содержит журнал зарегистрированных событий, сбоев, ошибок и тд, функция нужная и полезная для осуществления мониторинга состояния сети.

Последний пункт «Setting» переводит вас в меню управления копией UNMS. Здесь можно добавить нового пользователя, изменить пароль, прописать порты, IP адреса и другое, в общем, стандартный набор меню управления, очень похожий на панель управления настройками в UniFi Controller.

Минимальные системные требования к «железу» сервера, на котором планируется использовать, Ubiquiti Network Management System довольно демократичны. Требуется 64 разрядный процессор, 2 гигабайта оперативной памяти и 16 гигабайт места для установки дистрибутива. Правда, надо понимать, что это лишь минимальные требования, естественно, для сети состоящей из тысяч устройств понадобиться что-то более мощное и современное.

И теперь о не самом приятно моменте. На данный момент Ubiquiti Network Management System работает только с системами на основе Linux, поддерживаются Ubuntu 16.04+ и Debian 8.4+. Единственная возможность запустить систему на Windows это использование виртуальной машины. Подобная конфигурация, естественно, будет значительно медленнее компьютера под Linux, и потребует довольно много ресурсов. Потому, на данный момент тем, у кого под рукой нет сервера с Ubuntu или Debian будет не очень удобно тестировать новый продукт, хотя подобная возможность все же есть. Правда сама по себе установка на Linux очень удобна и организованна через Docker-приложение в автоматическом режиме.

Тем не менее, Ubiquiti Network Management System является прорывом в области управления оборудованием. Думаю, большинство из вас ожидали подобного программного продукта, который бы позволил централизованной настраивать и управлять всеми сетями и оборудованием Ubiquiti в едином интерфейсе, подобно тому, как это сделано в UniFi Controller. С окончанием тестирования и унификацией UNMS под другие операционные системы пользователи продукции компании получат исчерпывающий инструмент централизации, который доведет уровень рационализации управления оборудования Ubiquiti, без преувеличения, до эталонного уровня.
