Внедрение U Fiber. Практика.

Предлагаем вашему вниманию небольшой отчет о внедрении новинок Ubiquiti – на примере развертывания оптоволоконной сети Ufiber в Кейптауне, который был опубликован одним из участников нашего международного сообщества.

В июле 2017 наша компания неожиданно унаследовала сеть в нескольких жилых корпусах насчитывающих общей сложностью 320 квартир, доставшуюся от одного из оптовых клиентов. Притом весьма пикантной особенностью оказалась ее полная беспорядочность. Сеть строилась в отсутствии планирования и не имела никакой документации. В ее основе использовалось оборудование Mikrotik, притом крайне устаревшее. Загадкой являлось то, как удавалось сохранить маршрутизаторы возрастом порядка двенадцати лет в работоспособном состоянии, да еще и зарабатывать на таком оборудовании деньги - а предыдущий владелец имел монопольное право на продажу подключений к интернету и развертыванию WiFi в жилом секторе.

На момент принятия нами сети все маршрутизаторы были заблокированы, а паролей никто не знал. Естественно, сеть рухнула и восстановить ее уже не представлялось возможным. Клиенты, отключенные от интернета начали волноваться. Требовалось оперативно вернуть людям доступ к «мировой паутине».

Следует отметить, что к этому моменту у нас уже был успешный опыт реализации нескольких сетей на основе оптоволокна для бизнеса и жилого сектора с использованием EdgeSwitch 12 Fiber. Нам очень понравились эти коммутаторы, которые оказались весьма надежными, на практике реализуя схему «настроил-забыл»

Предметно посмотрев на размеры проекта, я еще раз убедился, что использование оптоволокна единственно правильное решение. К счастью, у нас есть рабочие линии оптоволокна в бизнес-центре, который находится недалеко от нашего объекта.



Внедрение U Fiber. Практика.

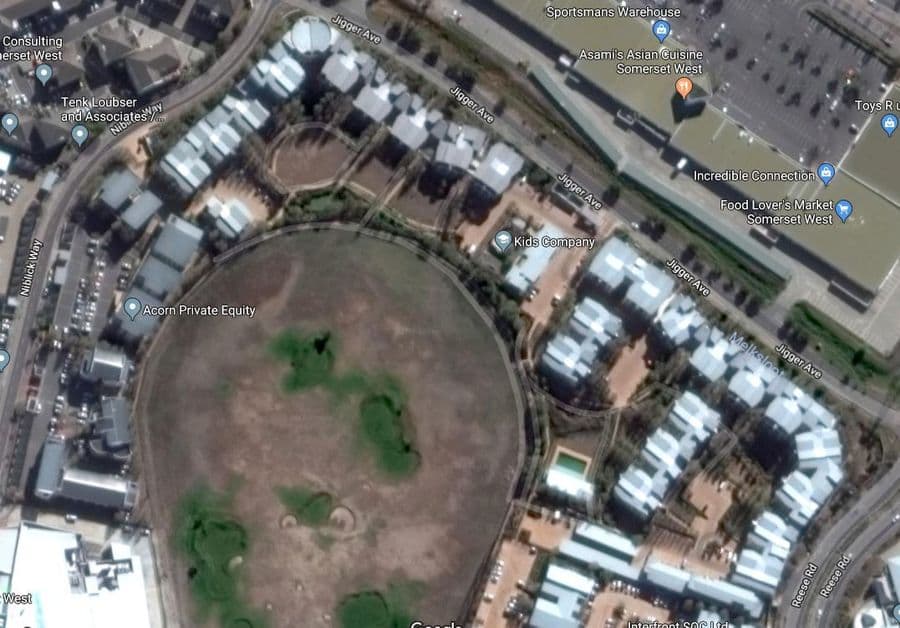

Квартиры расположены в трех корпусах. Первый находится слева от «Kids Company» (детский сад). Корпуса 2 и 3 включающие в себя около 220 квартир находятся справа на карте по отношению к «Kids Company».

Внедрение U Fiber. Практика.

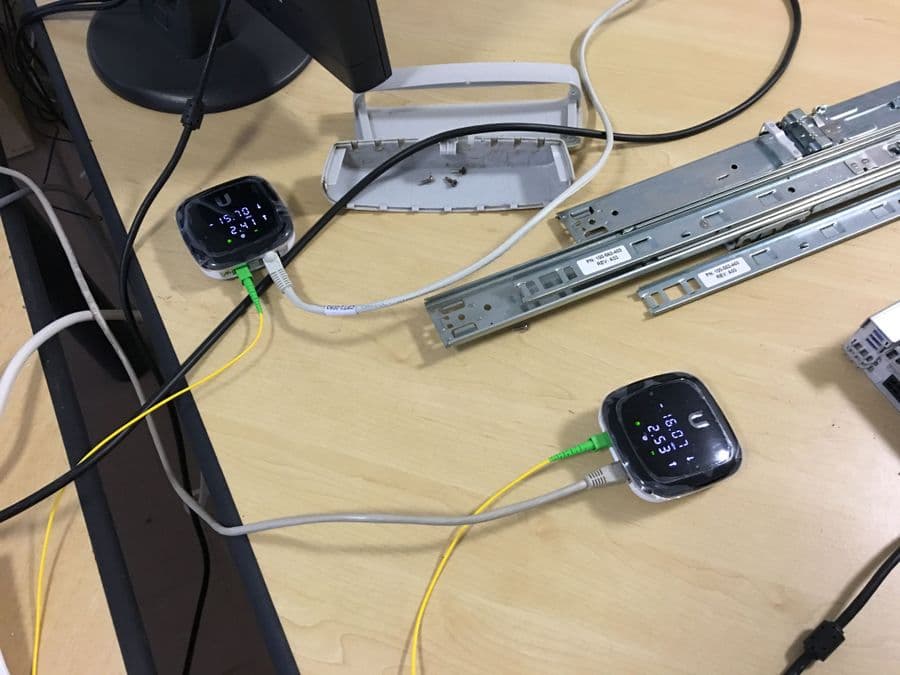

Естественно, первым шагом было разобраться с размещением нашего оборудования и созданием точки присутствия POP. Однако вначале требовалось протестировать Ubiquiti PON на стенд, в нашей лаборатории, фотографии одного из этапов которого вы можете увидеть ниже. Как только тестирование закончилось, мы вплотную занялись развертыванием сети.

Внедрение U Fiber. Практика.

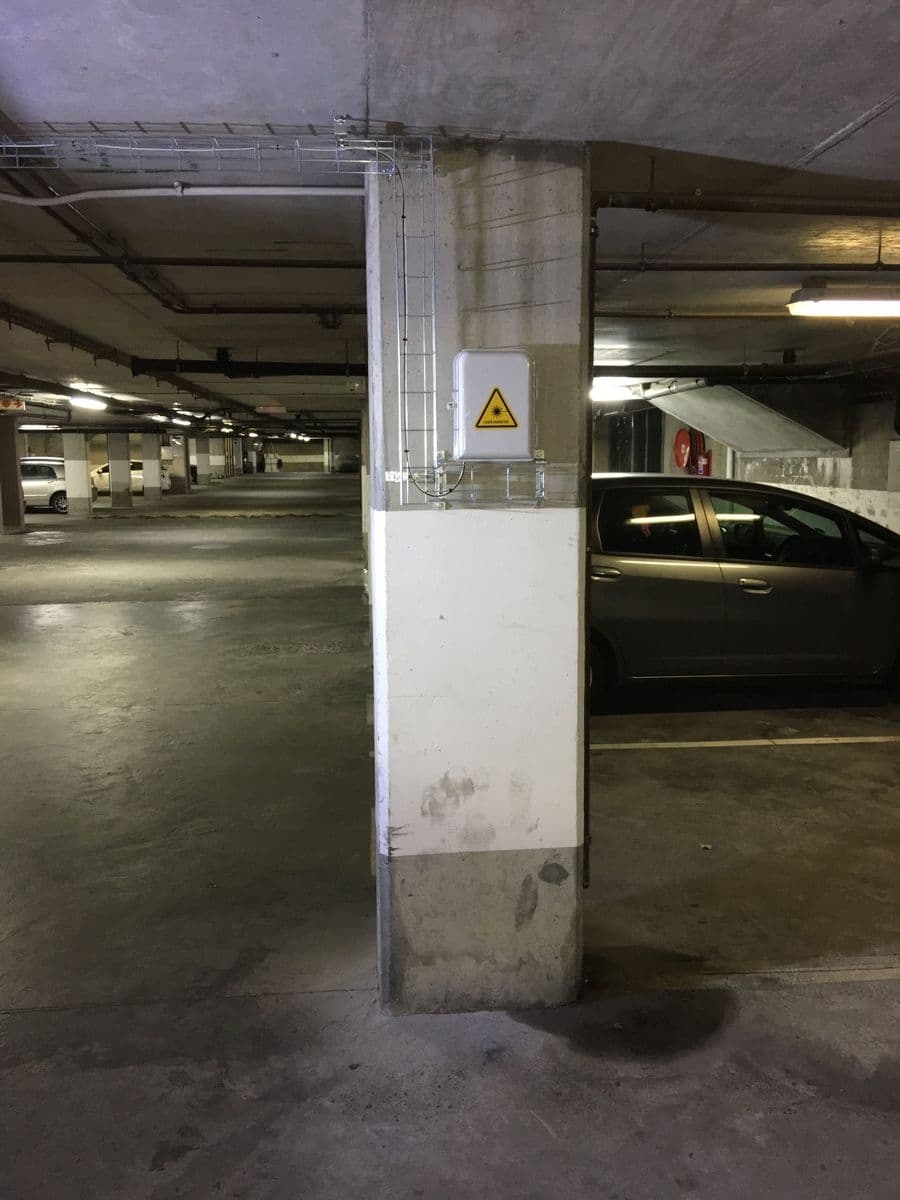

Ubiquiti OLT позволяет подключить до 128 клиентов на один порт, с пропускной способностью до 2.5 Гбит/сек. Мы начали с проброса 12 оптоволоконных линий до POP, с последующим разветвлением сети до абонентов. Далее на очереди была установка оптических сплиттеров, что оказалось довольно трудоемкой задачей и заняло несколько дней. В итоге мы установили 20 щитков со сплиттерами, что требовалось, поскольку дом малоэтажный и каждая квартира имела собственный стояк из подвала

Внедрение U Fiber. Практика.

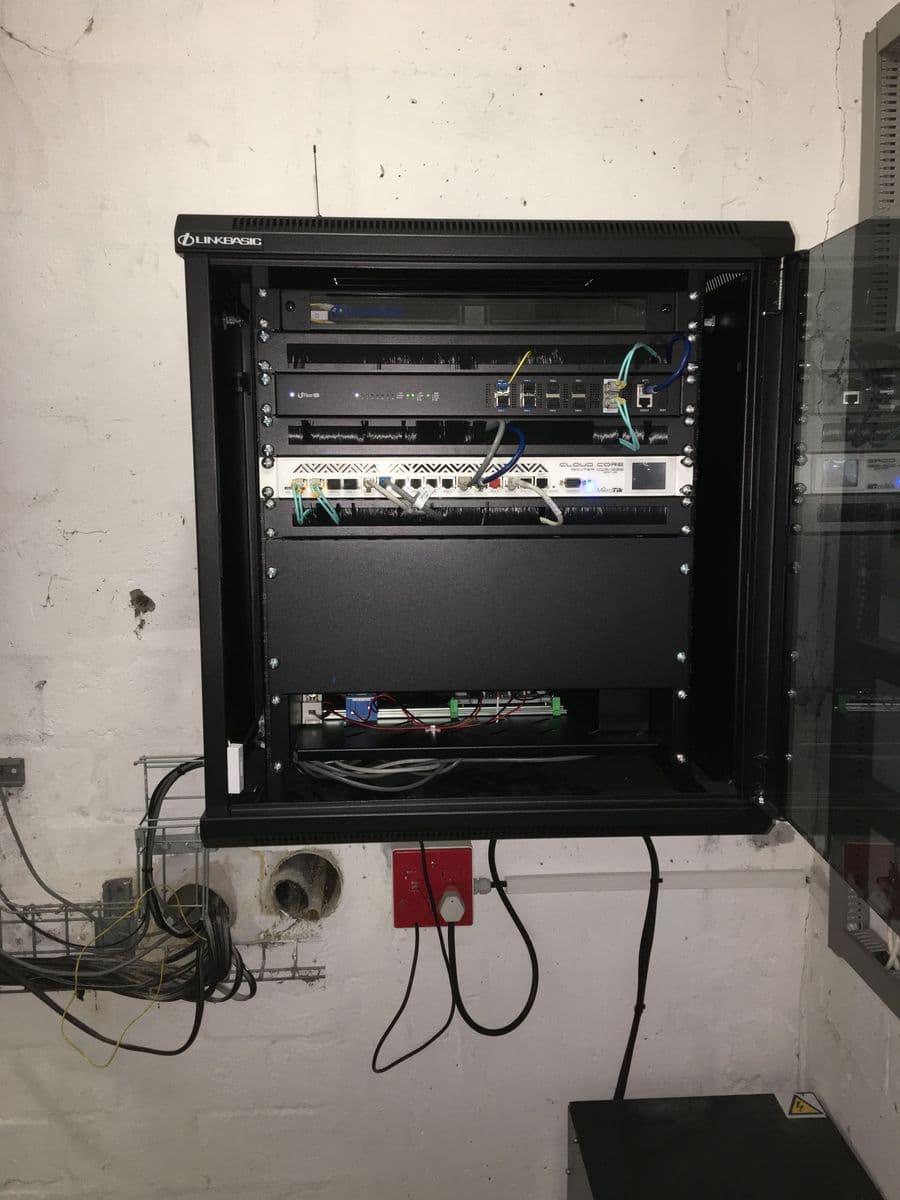

Затем был установлен еще один коммутационный шкаф на основе RB3011. Несмотря на то, что мы используем до каждого шкафа лишь одну восходящую и две нисходящих оптоволоконных линии ( от редакции - скорость передачи данных в UfIber OLT не симметрична и имеет предел до  2.488 Гбит/с, на передачу - 1.244 на прием) на данный момент законченно уже по 8 линий в каждом направлении. Таким образом, мы имеем возможность легко довести формулу сети с предельных 128 клиентов на порт до 64 или даже 32.

Внедрение U Fiber. Практика.

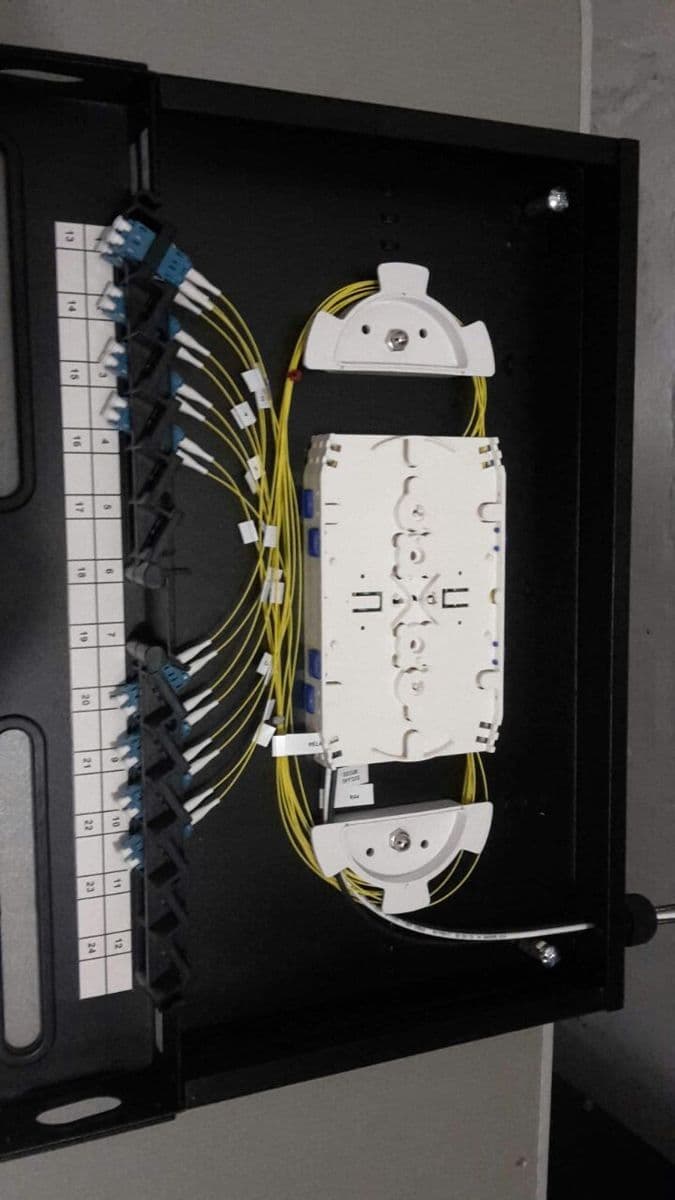

Порт один подключен к серверному шкафу. В шкафу находится 8 разрядный сплиттер. Одна из 8 линий входит в 16 разрядный сплиттер. Затем линии идут непосредственно в квартиры. Следующие порты подключены к серверному шкафу 2 с еще одним 16 портовым сплиттером - и так далее по цепочке.

Внедрение U Fiber. Практика.

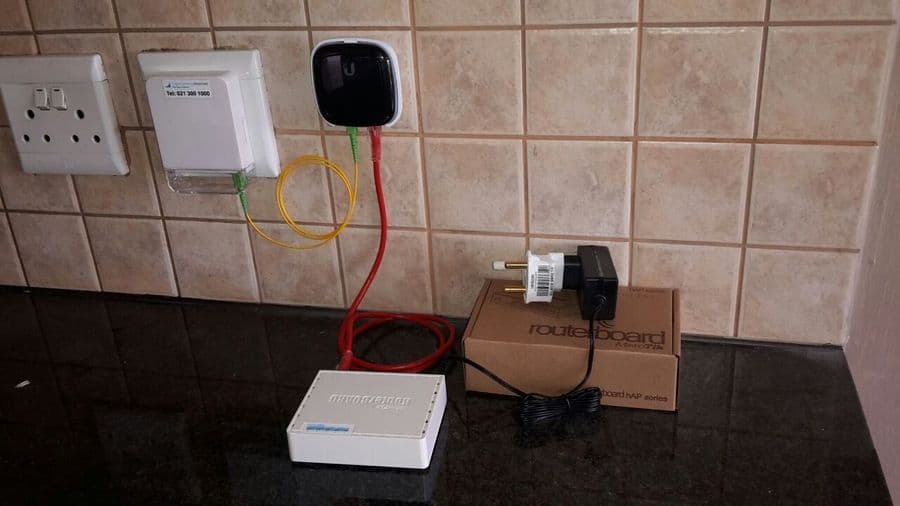

В квартирах клиентов установлены U FiberNano, которые подключены к маршрутизаторам Mikrotik hAP или Mikrotik hAP AC Lite и раздают WiFi у клиентов.

Внедрение U Fiber. Практика.

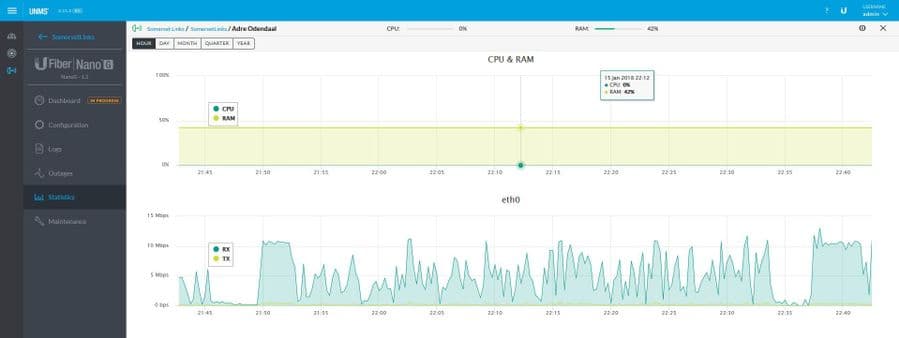

Ниже вы можете посмотреть скриншоты из UNMS, который управляет нашей сетью. Очень удобно, когда в едином интерфейсе доступна информация как о состоянии как каждого UfIber OLT, так и абонентских терминалов U Fiber NanoG, а так же различные настройки сети и статистика.

Внедрение U Fiber. Практика.

Теперь мы предлагаем абонентам тарифы от 5 до 100 мегабит, и из 320 квартир подключили к настоящему моменту уже 90, добавляя по несколько клиентов ежедневно. Экономическая эффективность сети оказалась столь высока, что мы впервые предложили бесплатную установку оборудования при заключении контракта на 24 месяца, что было совершенно невозможно ранее, при использовании витой пары.
