WiFi для стройки.
Временное решение

Предлагаем вашему вниманию весьма интересное описание развертывания WiFi хот-спота в строящемся цеху завода. Необычна как задача, так и примененное решение, которому при этом нельзя отказать в инженерной красоте. (по материалам Communiti Ubiquiti).

Одному из наших постоянных клиентов – крупной компании, занимающейся строительством промышленных объектов не так давно потребовалось развернуть WiFi в стройгородке из бытовок и мобильных прицепов. Подобная потребность была вполне понятна. Действительно, единая беспроводная сеть самый простой способ обеспечить координацию в работе инженеров, а так же упростить взаимодействие между сотрудниками, дав возможность знакомится с графиками выполнения работ, текущими задачами и другими документами в режиме онлайн.

Мы довольно быстро справились с данной задачей, которая была не так сложна, учитывая невысокую зашумленность эфира в этой местности и большой опыт внедрения подобных решений.
Однако, быстро возникла более необычная и интересная задача, заказчик попросил расширить WiFi хот-спот на строящийся цех, поскольку находящиеся в нем рабочие и инженеры так же нуждались в доступе к обшей сети.

WiFi  для стройки. Временное решение.

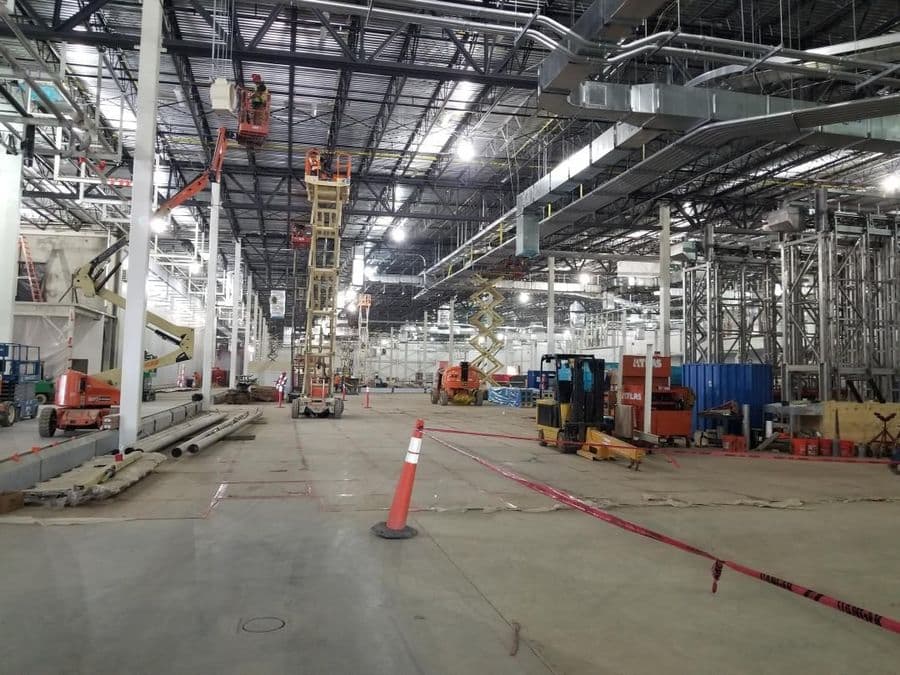

Для оценки масштабов достаточно посмотреть на фотографию выше – она сделана из угла здания и дает хорошее представление о том, насколько велики его размеры. Поскольку в процессе строительства были неизбежны перепады температуры и высокий уровень загрязнения воздуха, для решения поставленной задачи мы решили использовать точки доступа UAP-AC-Mesh.

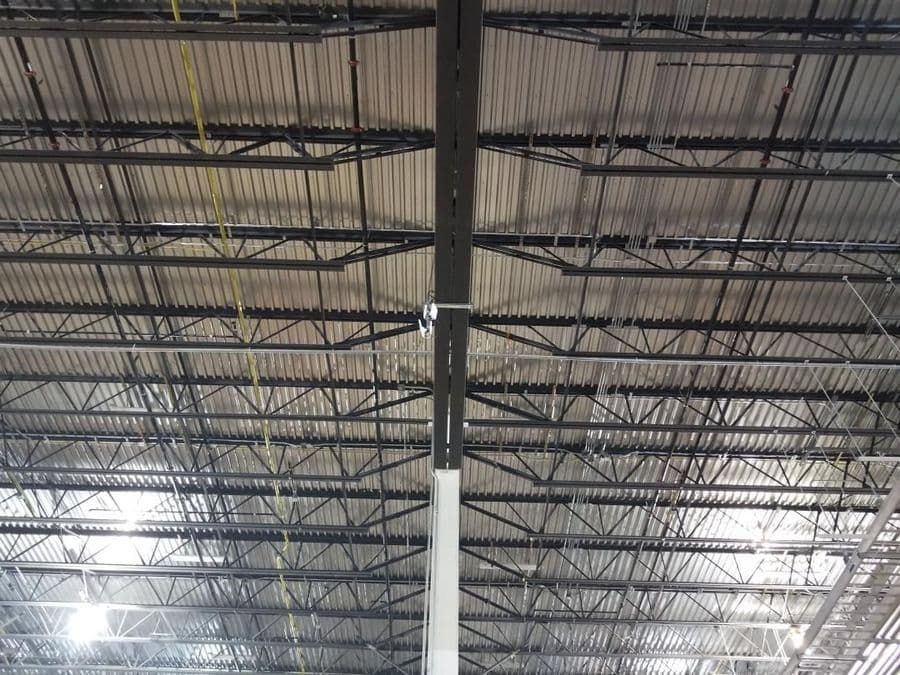

Детально рассчитав параметры помещения и проанализировав предполагаемую нагрузку на WiFi сеть, было принято решение разместить по центру цеха, под его крышей, базовую станцию, состоящую из двух UAP-AC-Mesh, каждая из которых отвечала за создание хот-спота в своей половине здания.

WiFi  для стройки. Временное решение.


С целью повышения эффективности работы совместно с WiFi точками доступа использованы секторные антенны UniFi Mesh Antenna. Их высокий коэффициент усиления 10 dbi в 2.4 Ггц диапазоне и 15 в 5 Ггц значительно повышает эффективность UAP-AC-Mesh, что, учитывая размеры цеха в данном случае было весьма нелишним.



WiFi  для стройки. Временное решение.

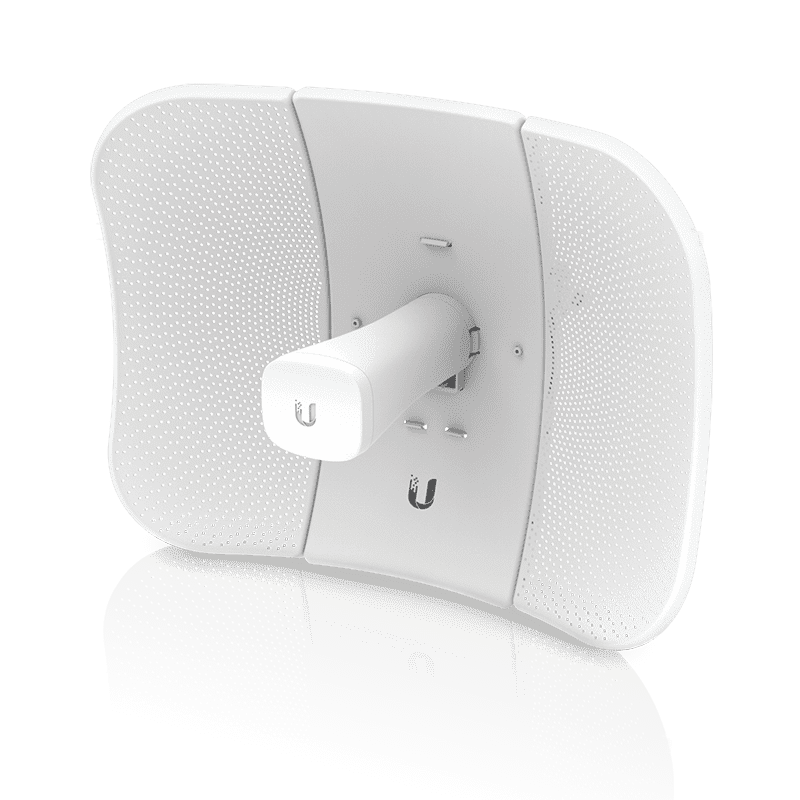

Несколько усложняло задачу удаленное расположение стройгородока, который находился на расстоянии порядка 150 метров от стройплощадки. Требовался проброс PTP линка для объединения сетей. Эту проблему мы решили использованием двух LiteBeam AC.
В принципе, учитывая готовую инфраструктуру в стройгородке задача была бы довольно простой, однако серьезным неудобством являлось отсутствие питание на крыше строящегося цеха, что потребовало установки солнечной батареи в комплекте с аккумулятором и преобразователем напряжения на 24 v.

WiFi  для стройки. Временное решение.

Для обеспечения коммутации трафика и распределения питания мы так же установили всепогодный маршрутизатор EdgePoint R6.
Ранее мы многократно использовали подобную схему, которая показала себя с самой лучшей стороны, потому беспокойства за ее надежность и работоспособность не возникает.

WiFi  для стройки. Временное решение.

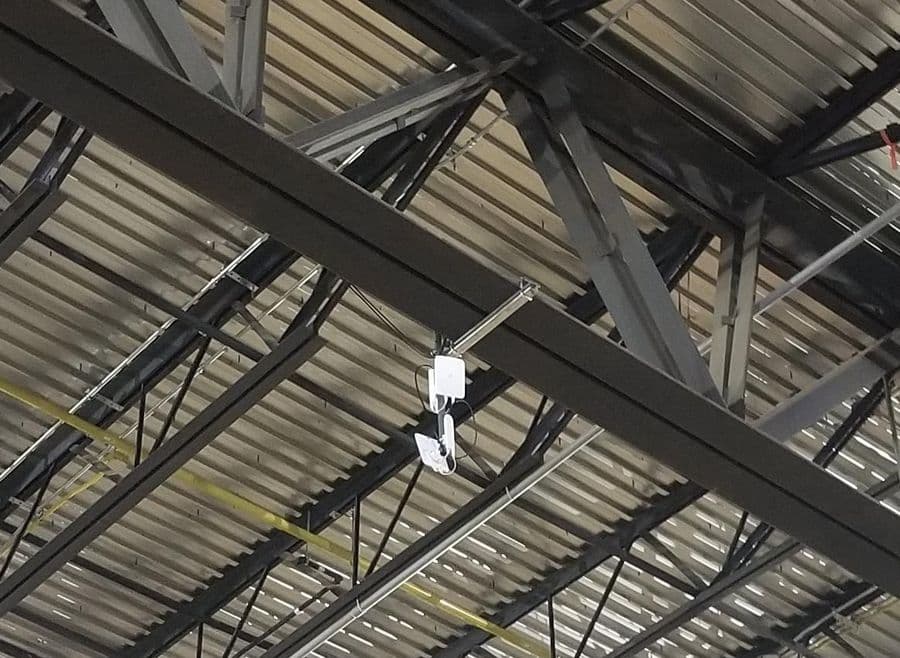

На фото вы можете видеть как выглядит базовая станция смонтированная под крышей цеха. Кабели проходят через крышу и подключены к EdgePoint R6, который размещен снаружи, около LiteBeam и солнечных батарей.
Для управления общей сетью UniFi с возможностью облачного доступа в этом проекте используется UniFi Cloud Key, который находится внутри одного из трейлеров стройгородка.

У многих читателей может возникнуть вполне закономерный вопрос, насколько хорошо работает подобная схема и какие показатели сигнала обеспечиваются в здании строящегося цеха?
Смартфон Samsung G8 + демонстрировал уровень сигнала - 67 дБм в углах здания, на максимальном удалении от базовой станции, что было значительно лучше наших ожиданий. Базовую станцию даже не было видно – различные трубопроводы, оборудование и другие препятствия полностью скрывали ее.

WiFi  для стройки. Временное решение.

Ближе к середине здания сигнал становился значительно лучше. Вообще, заказчик просил обеспечить WiFi хот-спот только в центре цеха, однако итоговый результат позволяет подключаться к сети практически на всей его территории. После окончания настройки и объединения сетей стройгородка и цеха в последнем к сети было подключено более дюжины смартфонов.

P.S Фотография выше сделана из угла цеха, где сигнал преодолевает множество препятствий в виде металлических конструкций и доходит лишь в виде отражений. Но несмотря на это скорости подключения вполне достаточно для загрузки изображений и вполне комфортного серфинга.

От команды UBNT.SU

Весьма интересный случай, который наглядно демонстрирует эффективность UAP-AC-Mesh в связке с антеннами UMA-D. Как видно из примера подобная схема очень эффективна, в том числе в условиях загроможденных складов и производственных помещений, где велико загрязнение воздуха и возможны перепады температур. Обращает на себя внимание организация питания точек доступа на основе солнечных батарей и EdgePoint R6 – необычно и рационально.
Однако, следует учитывать что подобная схема хороша в местах с солнечным климатом.
