Готовое решение «Внешний WiFi 2019. Проекты на UniFi»

Внешний WiFi

Часто возникают ситуации, когда требуется развернуть уличный WiFi.Случаи могут быть самые разные, начиная от проектов где требуется расширение зоны хот-спота на прилегающую к загородному коттеджу территорию, и заканчивая крупными проектами, такими, как обеспечение беспроводной сети в парках отелей, коттеджных поселках. Встречаются такие экзотические варианты, когда WiFi хот-спот требуется, к примеру, на территориях концертных площадок и ипподромов.

Здесь удобнее всего использовать UniFi. Однако, далеко не все беспроводные точки доступа серии пригодны для использования вне помещений. Необходимо специальное оборудование, которое должно выдерживать сильные температурные колебания, иметь влагозащищенный герметичный корпус, а также повышенную механическую прочность.

Естественно, в линейке оборудования Ubiquiti UniFi подобные модели есть. В данном гайде мы рассмотрим варианты оборудования, которые подойдут для проекта, где требуется решение позволяющее развернуть WiFi на улице.

Внешний WiFi
*Обратите внимание, все подобные проекты объединяет достаточно высокая сложность инсталляции оборудования.Не стоит браться за реализацию такой задачи самостоятельно, по крайне мере если у вас нет достаточного опыта работы с внешними беспроводными устройствами провайдерского класса. Несмотря на экономическую эффективность UniFi, такие проекты стоят немало, а некачественная установка может привести к поломке как WiFi точек доступа, так и свитчей либо маршрутизаторов.

Внешний WiFi. UniFi FlexHD.

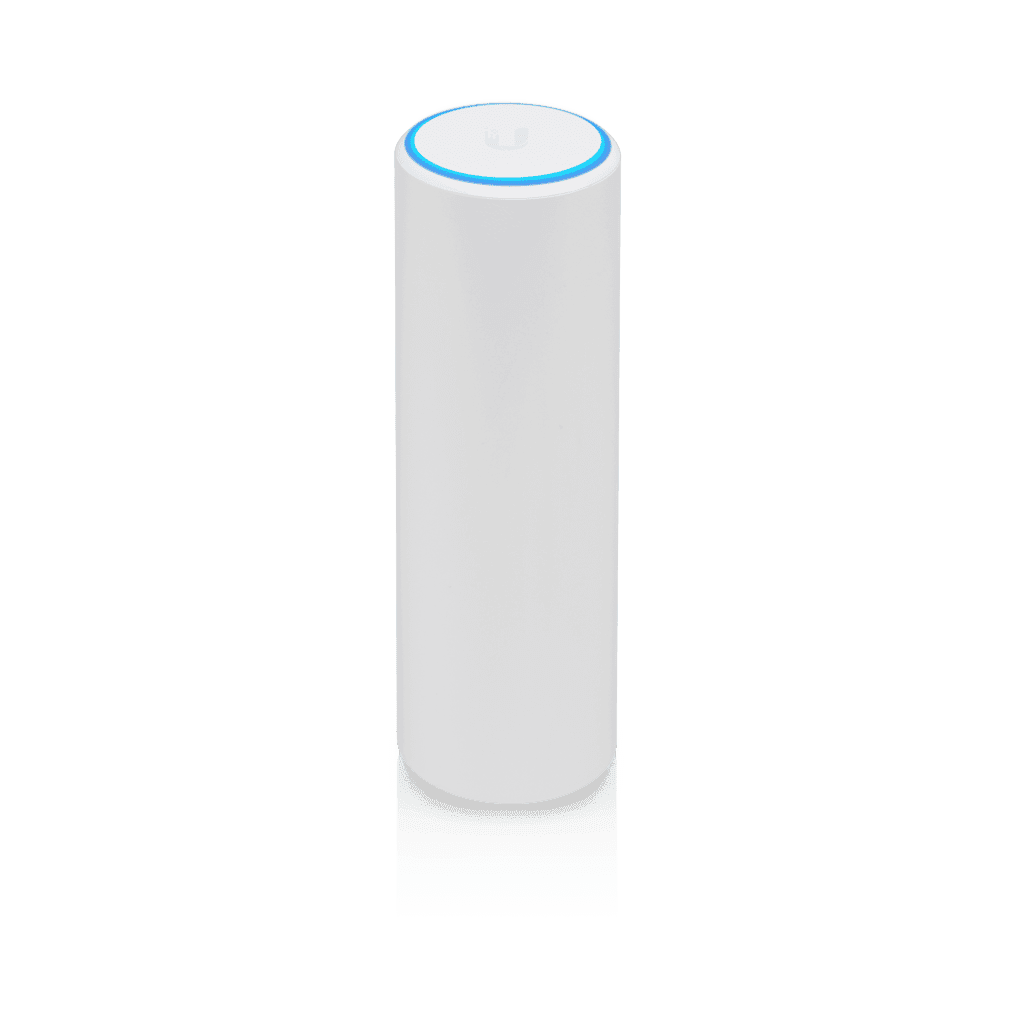

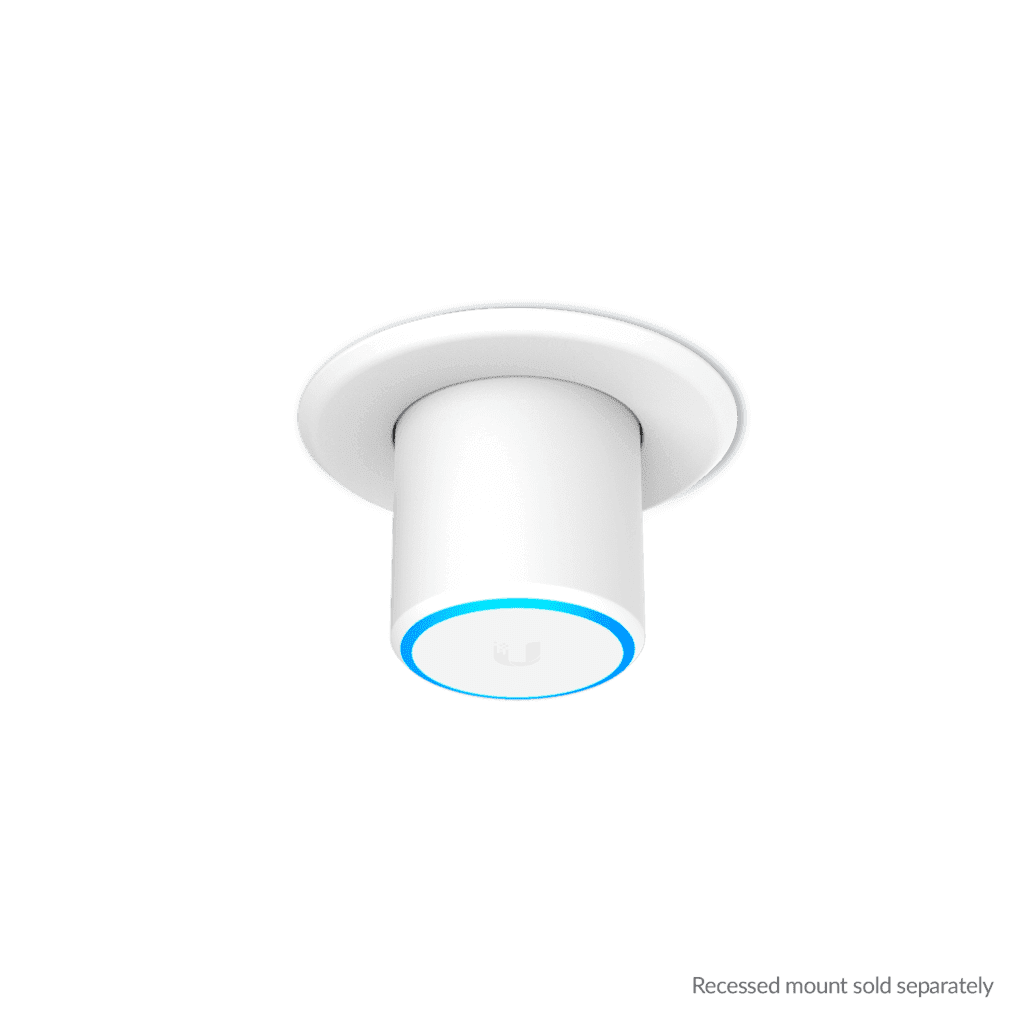

Одним из производительных вариантов является размещение на прилегающей площади WiFi точек доступа UniFi Flex Hd. Эта модель может располагаться на мачтах, стенах, и других поверхностях. Она имеет цилиндрический корпус, который является герметичным и позволяет без опасений использовать точку доступа вне помещений в диапазоне температур от - 30 до + 70 градусов.

Внешний WiFi

Радиочасть модели двухдиапазонная, с поддержкой стандарта WiFi 802.11 AC ревизии wave 2, которая обеспечивает поддержку технологий Beamforming и MU-MIMO.

  • • Beamforming управляя фазовым сдвигом сигнала создает в местах нахождения абонентов эффект так называемой “конструктивной” интерференции сигнала, когда пики радиоволн усиливают друг друга при наложении.
  • • MU-MIMO особенно полезна при большом количестве подключенных абонентов, так как позволяет вести одновременную трансляцию данных по направлению к нескольким клиентам, что значительно рационализирует использование ресурсов точки доступа.

Пропускная способность UniFi Flex Hd суммарно достигает 2033 мбит/сек. 1733 мбит/сек при этом приходятся на диапазон 5 Ггц, 300 мбит/сек обеспечиваются в диапазоне 5 Ггц.

Внешний WiFi

Для осуществления коммутации в данном решении рационально использовать как стандартные варианты UniFi Switch, в случае, если есть помещение где может быть установлена “точка присутствия” провайдера, так и всепогодный UniFi Switch Flex, который может размещаться вне помещений, рядом с точками доступа.

Дополнительно понадобятся портативный сервер UniFi Cloud Key gen 2 и маршрутизатор USG. Прокладку витой пары рекомендуется осуществляется с использованием фирменного кабеля Ubiquiti TOUGHCable, который имеет хорошие показатели по передаче PoE на большие расстояния и высокую устойчивость к внешней среде. Для защиты от высоковольтных разрядов требуется использование Грозозащиты РГ4G.

Внешний WiFi - UniFi AC Mesh PRO

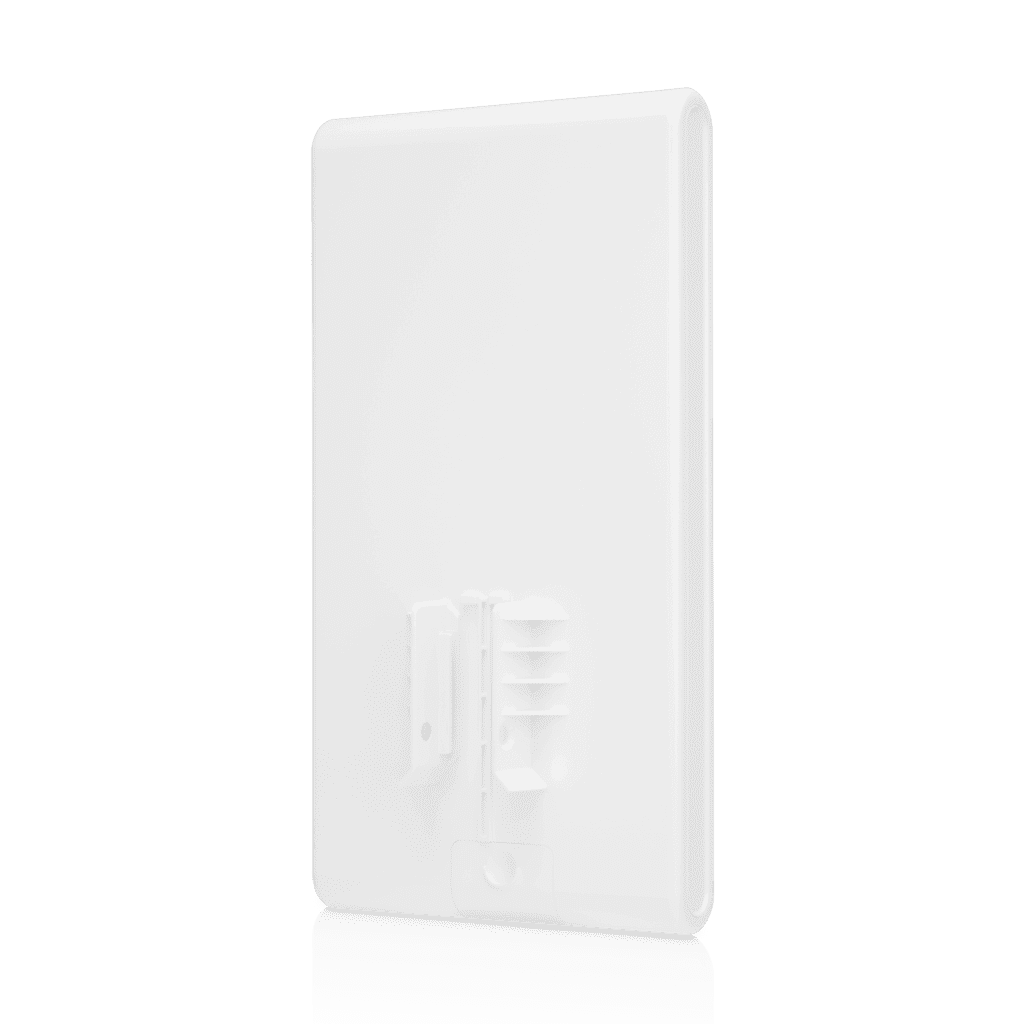

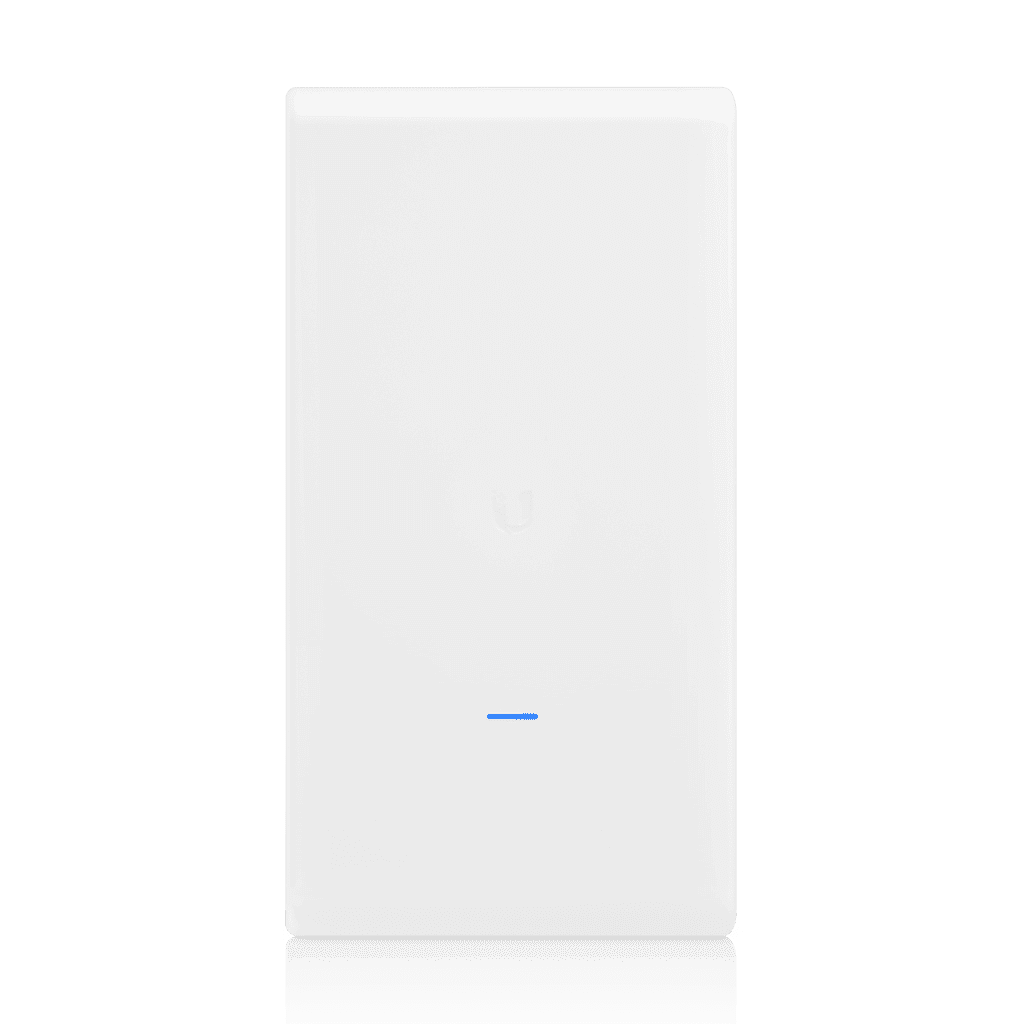

Еще одним вариантом развертывания производительной WiFi сети вне помещений, которая рассчитана на подключение большого количества абонентов является WiFi хот-спот построенный на точках доступа UniFi AC Mesh PRO.

Внешний WiFi

Данная модель получила высокоэффективный радиочип, способный выдавать до 22 dbm, на частотах 2.4 и 5 Ггц. Интегрированная антенна получила коэффициент усиления, достигающей значения 8 dbi. В диапазоне 5 Ггц пропускная способность составляет модели равна 1300 мбит/Сек, на частотах 2.4 Ггц данный показатель составляет 450 мбит/Сек, таким образом общая производительность устройства равна 1750 мбит/Сек. Плюсом точки доступа будет использование технологии MESH, позволяющей осуществлять б ретрансляцию трафика от ведущей точки доступа нескольким ведомым. Питание беспроводной точки доступа организовано по схеме PoE (802.3af либо Passive PoE 48).

Внешний WiFi

Коммутация трафика аналогично предыдущему решению может осущетсвляться либо из помещения, где должен быть размещен PoE UniFi Swith, либо с улицы, при использовании всепогодного UniFi Switch Flex. Дополнительно требуется UniFi Cloud Key gen 2 для функционирования UniFi Controller, а также маршрутизатор USG. Кабель следует использовать внешний, наилучшим решением будет Ubiquiti TOUGHCable, потребуется грозозащита, которая необходима для предотвращения поражения оборудования высоковольтным разрядом.

Внешний WiFi - UniFi AC Mesh

Оборудование

24191
24200
2993
23634
23378
23394

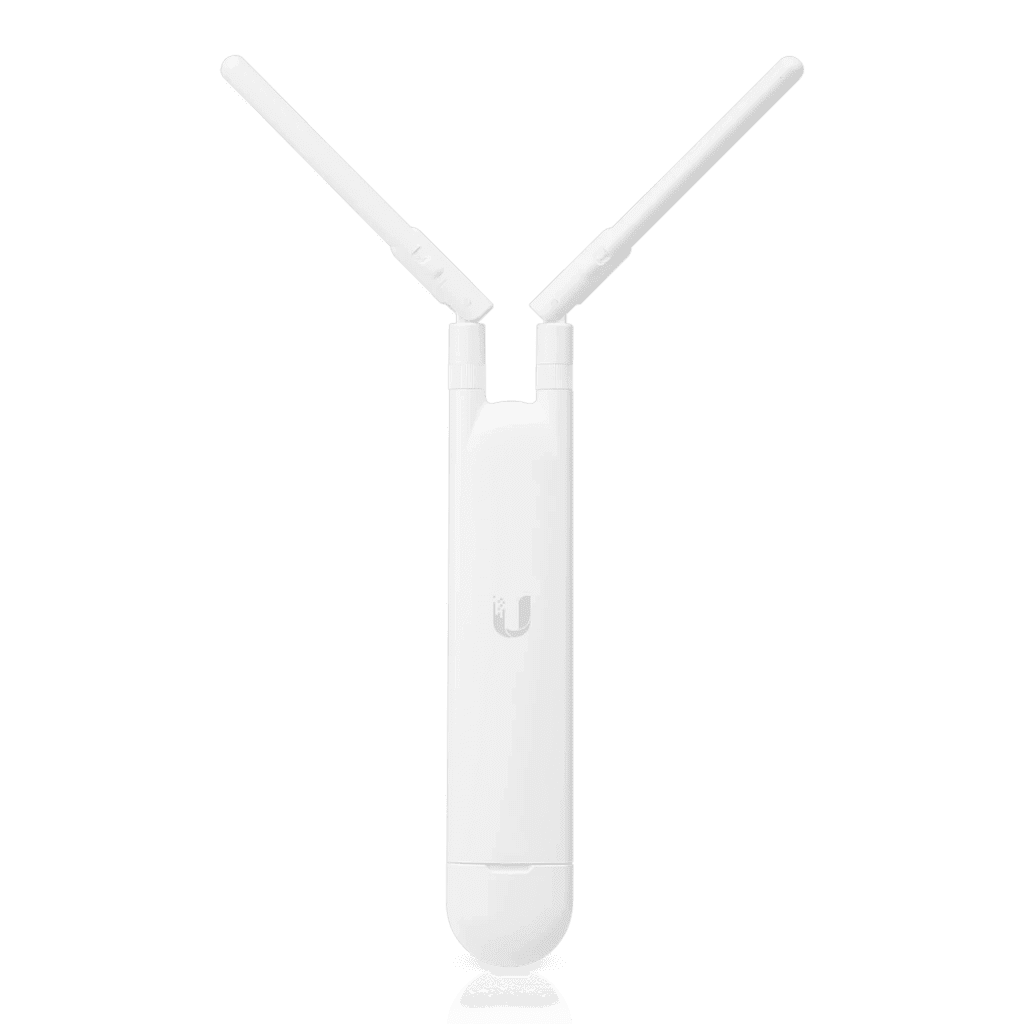

Когда нет необходимости в максимальной производительности беспроводного оборудования хорошим вариантом будет использование двухдиапазонных WiFi точек доступа UniFi Mesh. Из всепогодных современных моделей UniFi данная модель является наиболее доступной.

Внешний WiFi

UniFi Mesh использует 802.11 AC. Производительности ее вполне достатовно для обеспечения должного уровня пропускной способности при средней интенсивности обмена трафиком. Как и старший вариант беспроводная точка доступа поддерживает технологию MESH и может работать в конфигурации, когда одно ведущее устройство передает трафик нескольким ведомым.

Пропускная способность UniFi Mesh составляет 867 мбит/Сек в диапазоне 5 Ггц и 300 мбит/Сек на частотах 2.4 Ггц. Мощность радиомодуля равна 20 dbm в обоих диапазонах. Антенны у модели внешние, съемные, с коэффициентом усиления 3 dbi для 2.4 и 4 виш для 5 Ггц частот.

Возможна замена штатных антенн на более мощные, в том числе специально разработанную UniFi Mesh Antenna. Питание модели возможно с использованием как 802.3af 48V так и Passive PoE 24.

В данном варианте рационально использование UniFi Switch, в случае если возможно подвести кабели из помещения. Там же следует разместить и маршрутизатор USG? а так же сервер UniFi Cloud Key. Требуется использование внешнего кабеля - хорошим вариантом будет Ubiquiti TOUGHCable, а также установка грозозащиты РГ4G работающей с гигабитными Ethernet подключениями.
