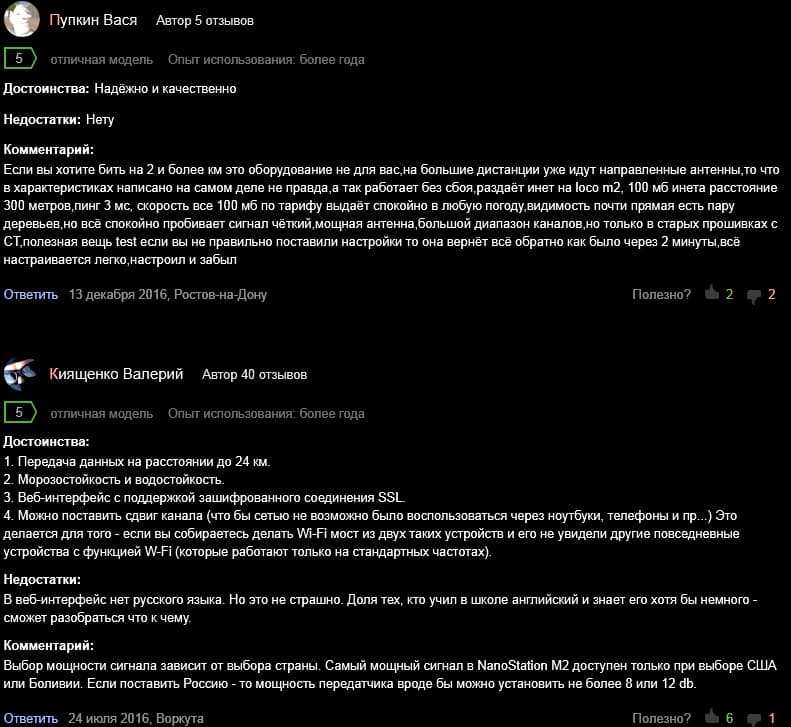

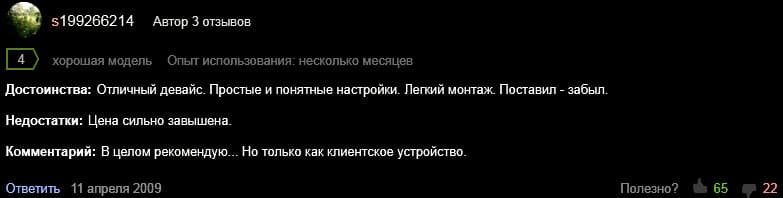

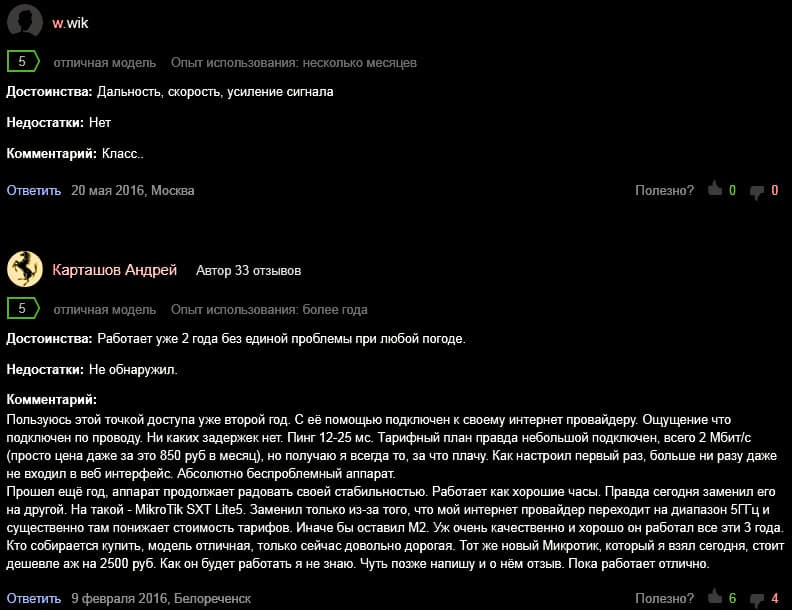

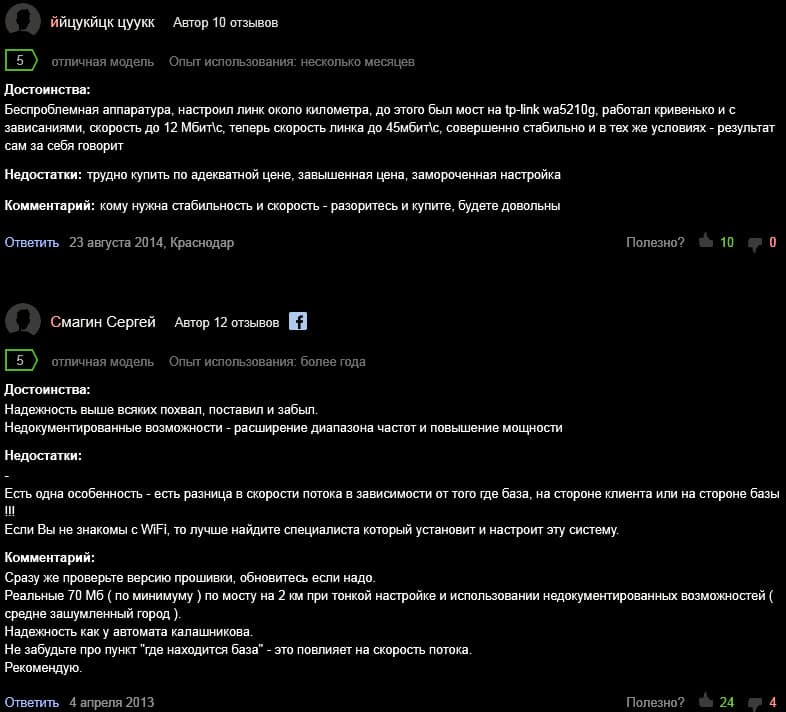

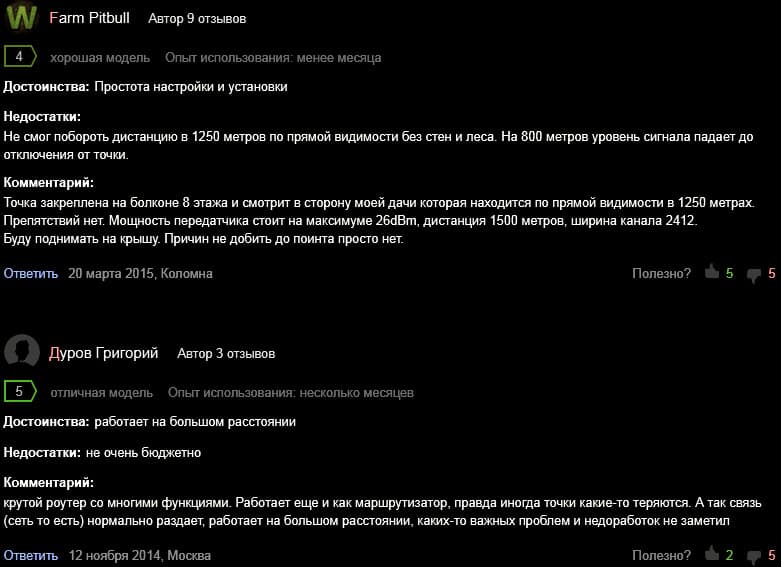

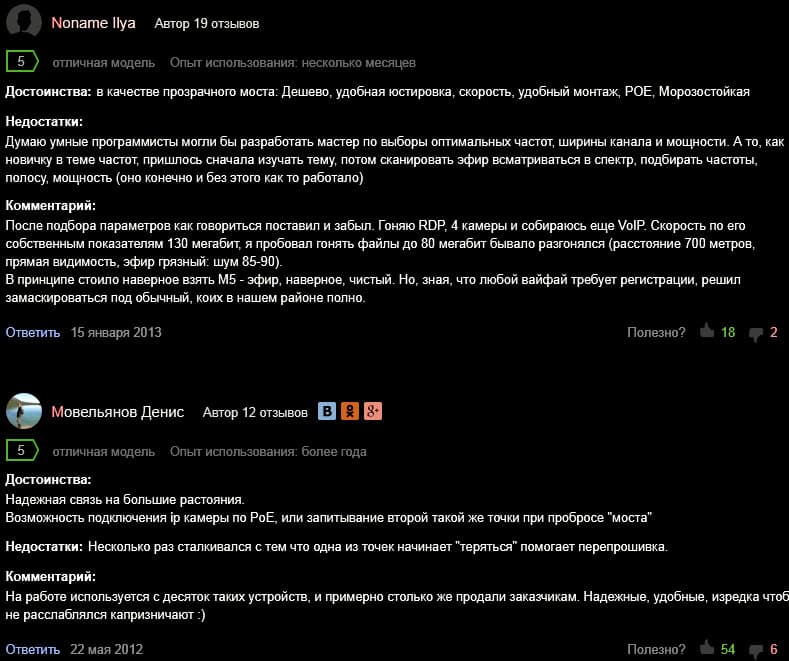

Отзывы о Ubiquiti NanoStation M2 ^NSM2

Технические характеристики Ubiquiti NanoStation M2

Процессор	Atheros MIPS 24KC, 400 МГц
Оперативная память	32 MB SDRAM, 8MB Flash
Сетевой интерфейс	2х10/100 BASE-TX (кат.5, RJ-45), Ethernet интерфейс
Сертификат соответствия	FCC 15.247, IC, CE
Ширина канала	5/10/20/40 МГц
Рабочий диапазон	2412-2462 МГц (802.11b/g/n)
Мощность передатчика	26dBm, + /-2 дБ
RX Чувствительность	97dBm + /-2 дБ
Антенна	10,4~11,2 dBi двойная поляризация
Зона покрытия	До 6 км (при минимальной ширине канала)
TCP / IP Пропускная	до 150 Мбит / с +
Максимальная потребляемая мощность	8 Вт
Блок питания	24 В, 0.5 А (12 Вт). Поставляется с инжектором
Способ питания	PoE. Напряжение подается через Ethernet (пара 4 и 5 - положительная, 7 и 8 - отрицательная)
Испытания на вибрации	ETSI300-019-1.4
Влажность	от 5 до 95% (с конденсацией)
Рабочая температура	от -30 до +80 С
Размеры	29,4 см х 8 см х 3 см
Вес	0,4 кг

Настройка Ubiquiti NanoStation M2 в режиме моста

Настройка NanoStation в режиме моста

В данной статье приводится пример настройки NanoStation M2 в режиме моста (точка-точка) с описанием основных параметров. Более подробное описание и настройка других режимов в разделе Техинфо.

Последняя версия прошивки тут



Кратко скажем несколько слов про AirMax и AirView.

AirMax — это набор технологий, позволяющих улучшить возможности приоретизации трафика, а также оптимизировать работу устройств с схеме «точка—многоточка».

AirView — спектроанализатор на основе NanoStation M2, позволяющий сканировать радиоэфир с целью выбора оптимальной рабочей частоты.

Настройка NanoStation M2. Настраиваем первое устройство в режим Access Point (Точка доступа).

1. Подключаем NanoStation M2 к устройству PoE (порт POE), порт LAN подключаем к локальной сети либо непосредственно к компьютеру (устройству необходимо несколько минут для загрузки операционной системы).
2. В адресной строке браузера набираем http://192.168.1.20 (IP-адрес указан на упаковке изделия).
3. В появившемся окне авторизации вводим логин и пароль по умолчанию: ubnt (логин), ubnt (пароль). Если Вы уже настраивали устройство или его настраивали в сервисе, возможно, Вам понадобится ввести тот логин и пароль, которые были присвоены ранее. Если Вы их не помните, необходимо перезагрузить устройства при помощи кнопки Reset (под крышкой устройства).

Внимание! При перезагрузке устройства все настройки «сбрасываются» к заводским (по умолчанию). В случае корректной авторизации, Вы попадаете на главную страницу Main управляющего этим устройством программного обеспечения.


4. Переходим в закладку Wireless.
5. В пункте Wireless Mode выбираем режим Access Point.

6. Присваиваем точке доступа SSID (идентификатор сети) для того, чтобы в дальнейшем при подключении абонентских станций мы выбрали именно нашу точку доступа.
7. В поле Country Code можно оставить по умолчанию United States или поставить Compliance Test, это даст Вам возможность использовать максимальную мощность передатчика и расширенный диапазон частот. Данный параметр отвечает за нормы и стандарты, принятые в различных странах дляWiFi-оборудования.
8. Параметр Channel Width определяет ширину спекра, от этого значения зависит пропускная способность: 40 МГц до 300 Мбит/с, 20 МГц до 130 Мбит/с, 10 МГц до 65 Мбит/с, 5 МГц до 32,5 Мбит/с.
9. Параметр Channel shifting по умолчанию имеет значение Disabled, он позволяет перенести центральную частоту рабочего канала на несколько МГц вверх или вниз для уменьшения помех от других источников WiFi.
10. Значение Frequency определяет рабочий канал (частоту), на котором будет работать точка доступа.
11. Параметр Extension Channel включен по умолчанию только при использовании режимов Access Point или Access Point WDS с шириной канала 40 МГц. Это позволяет системе использовать для передачи данных два канала в 20 МГц одновременно с целью увеличения пропускной способности.
12. Значение Frequency List позволяет выбрать определенные частотные каналы, доступные для сканирования при поиске точек доступа (применяется для режимов Station и Station WDS).
13. В поле Output Power выставляем выходную мощность передатчика.
14. В поле Max TX Rate можно задать фиксированную скорость передачи данных или выбрать Automatic. Это позволит выбирать оптимальную скорость, исходя из условий качества связи.
15. При необходимости защиты Вашей сети от несанкционированного доступа в разделе Wireless Security можно выбрать необходимый режим шифрования. Если Вы не знакомы с представленными режимами шифрования, советуем Вам настроить точки с использованием WPA2-AES.
16. Нажимаем кнопку Change, а затем в верхней части активной закладки кнопку Apply для сохранения изменений.

Настраиваем второе устройство NanoStation M2 в режим «Station».

1. Подключаем NanoStation M2 к компьютеру, как было указано выше в пунктах 1—3.
2. Так как IP-адрес этого устройства идентичен первому, необходимо поменять его, например, на 192.168.1.21. Для этого переходим в раздел Network и меняем IP-адрес.
3. Не забудьте после этого сохранить настройки.

4. После перезагрузки устройства Вы сможете попасть в меню для последующей настройки уже по новому IP-адресу.
5. Переходим в закладку Wireless.
7. В пункте Wireless Mode выбираем режим Station, после этого в окне должны появиться дополнительные элементы.

8. Нажимаем кнопку Select, в появившемся окне будут отображаться все точки доступа, которые смогла найти наша абонентская точка NanoStation M2.

9. Напротив нужной точки доступа ставим точку и нажимаем Lock to AP для копирования mac-адреса в поле Lock to AP MAC, нажимаем Select.
10. После этого необходимо вставить ранее скопированный mac в поле Lock to AP MAC и нажать кнопку Change, а затем Apply для сохранения изменений.

Внимание! Если у точки доступа включено шифрование, абонентская точка сама определит какое именно и предложит ввести ключ.

Все последующие устройства подключаются к Access Point точно таким же образом.
