Точка доступа Ubiquiti NanoStation M3 NSM3
Ubiquiti NanoStation M3 — предназначена для использования в качестве производительного радиомоста дальностью около 10 км, однако может работать также и в режиме репитера или точки доступа. Конструктивно представляет собой интегрированное устройство, в котором передатчик мощностью 400 мВт, подключен к панельной антенне с шириной лепестка 60°, работающей на частоте 3 ГГц.
3 ГГц
10+ км
150+ Мбит/с
Всепогодная точка доступа WiFi Ubiquiti NanoStation M3
| 2.4 | 3 | 5 | 6 | 2.4 | 5 | 0.9 | Частота, ГГц | |
| 10 | 10 | 13 | 15 | 2 | 5 | 5 | Дальность до, км | |
| 26 | 25 | 27 | 27 | 23 | 23 | 28 | Мощность, dBm±2 | |
| n | n | a | a | n | a | a | Стандарт Wi-Fi | |
| 10,4~11,2 | 12,4~13,7 | 14,6~16,1 | 14,6~16,1 | 7,4~8,2 | 12,4~13,2 | 8 | Антенна, dBi |
 | Скачать прошивку (v5.6.2) AirMax (.bin) |
 | Настройка NanoStation |
 |
Сертификат для NanoStation |
Ubiquiti NanoStation M3 быстро и без проблем монтируется на стену, мачту, столб или любую другую поверхность благодаря специально разработанному комплекту креплений оригинальной конструкции.

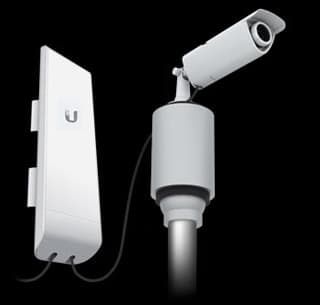

Не смотря на компактные размеры, Ubiquiti NanoStation M3 может быть использован для передачи интернет-сигнала на расстояния до 10 км. Беспроводная точка доступа может быть использована для трансляции видеопотока, передачи телеметрической информации, работать в качестве одного из элементов системы видеонаблюдения, а также применяться для организации видеоконференций. К достоинствам Ubiquiti NanoStation M3 относятся производительный процессор и большой объем оперативной памяти.

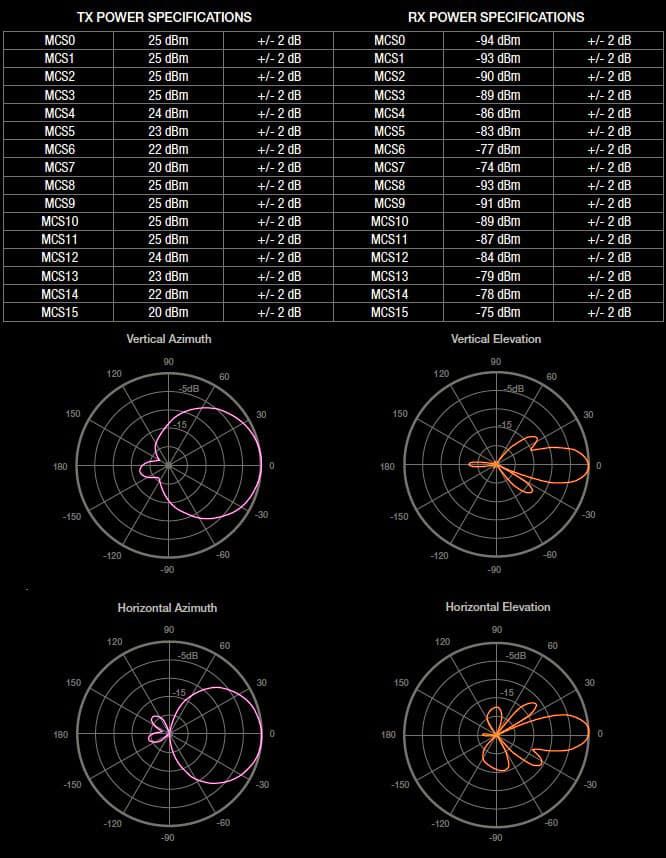

В Ubiquiti NanoStation M3 интегрирована мощная четырехсекционная панельная антенна с углом диаграммы 60°. Этого достаточно для взаимодействия с несколькими базовыми станциями или работы с несколькими десятками клиентов. Являясь современным, высокотехнологичным компонентом, антенна имеет очень маленький обратный сектор, благодаря чему становится возможным монтировать Ubiquiti NanoStation M3 даже на хорошо экранированные поверхности (металл, железобетон) без ущерба для качества сигнала. Такое решение позволяет создавать на базе беспроводной точки высокоэффективные антенные матрицы.
Для обеспечения наибольшей эффективности линка, беспроводная точка доступа Ubiquiti NanoStation M3 имеет возможность регулировки ширины канала. Установив максимальное значение этого параметра можно достичь отличной пропускной способности моста, а наоборот, сузив его до 10 МГц — получить сверхдальний W-Fi линк. Однако для большинства случаев, наиболее оптимальным является канал шириной 20 МГц. В этом режиме беспроводная точка доступа без проблем взаимодействует со смартфонами, планшетами и другими клиентами.
 |
 |
 |
 |
 |
 |
 |
Как производительный роутер Ubiquiti NanoStation M3 представляет собой идеальное решение для офиса площадью поярдка 300 кв.м. Не смотря на то, что диаграмма направленности имеет угол всего 60°, беспроводная точка доступа отлично справляется с обеспечением всех клиентов сети доступом к сетевым сервисам. Сигнал отражается от стен и потолка, благодаря чему, при правильном выборе расположения устройства, в помещении не останется т. н. «Мертвых зон».
Приобретая решения от Ubiquiti вы инвестируете средства в высокотехнологичное, надежное и производительное оборудование. Ведущий американский разработчик, лидер решений для «последней мили» и его партнеры по всему миру обеспечат вас всем необходимым сервисом. Ubiquiti NanoStation M3 это решение проблем передачи данных самого высокого уровня. Современная телекоммуникационная структура позволит вам сконцентрироваться на развитии компании, не отвлекаясь на второстепенные проблемы.

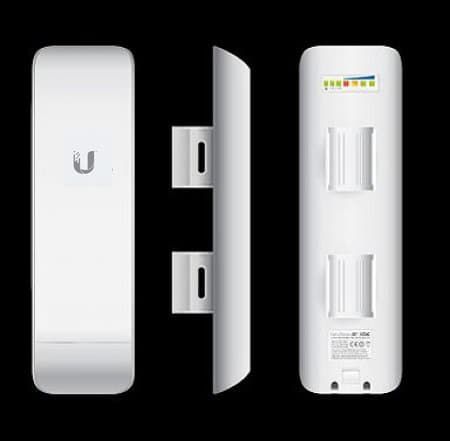

На лицевой панели Ubiquiti NanoStation M3 расположен индикатор мощности сигнала, который позволяет точно ориентировать беспроводную точку доступа для достижения максимальной производительности канала. Корпус устройства представляет надежную и прочную конструкцию, выполненную из УФ-защищенного пластика без швов в верхней части. Это позволяет добиться полной защиты радиочасти и антенны от попадания влаги и воздействия других атмосферных явлений. Ubiquiti NanoStation M3 надежно работает в снег, град, сильный ветер. Питание беспроводной точки доступа осуществляется по технологии PoE, через Ethernet-кабель, подключаемый к нижней части устройства.
Для того чтобы избежать совместимости различных PoE-клиентов вашей сети по выходному напряжению, Ubiquiti рекомендует использовать универсальный коммутатор TOUGHSwitch. Ubiquiti NanoStation M3 необходимо защитить при помощи грозозащиты от статики и перепадов напряжения. Кроме этого, обратите внимание на надежный, экранированный фирменный кабель Ubiquiti TOUGHCable для построения сетей максимальной производительности.
Технические характеристики Ubiquiti NanoStation M3
| Процессор | Atheros MIPS 24KC, 400 МГц |
| Оперативная память | 32 MB SDRAM, 8MB Flash |
| Сетевой интерфейс | 2х10/100 BASE-TX (кат.5, RJ-45), Ethernet интерфейс |
| Сертификат соответствия | FCC 15.247, IC, CE |
| Ширина канала | 5/10/20/40 МГц |
| Рабочий диапазон | 3400-3700 МГц (802.11b/g/n) |
| Мощность передатчика | 25dBm, + /-2 дБ |
| RX Чувствительность | -96dBm + /-2 дБ |
| Антенна | 12,4~13,7 dBi двойная поляризация |
| Зона покрытия | До 6 км (при минимальной ширине канала) |
| TCP / IP Пропускная | до 150 Мбит / с + |
| Максимальная потребляемая мощность | 8 Вт |
| Блок питания | 24 В, 0.5 А (12 Вт). Поставляется с инжектором |
| Способ питания | PoE. Напряжение подается через Ethernet (пара 4 и 5 - положительная, 7 и 8 - отрицательная) |
| Испытания на вибрации | ETSI300-019-1.4 |
| Влажность | от 5 до 95% (с конденсацией) |
| Рабочая температура | от -30 до +80 С |
| Размеры | 29,4 см х 8 см х 3 см |
| Вес | 0,4 кг |
Настройка Ubiquiti NanoStation M3 в режиме моста
Настройка NanoStation в режиме моста- Подключаем NanoStation M3 к устройству PoE (порт POE), порт LAN подключаем к локальной сети либо непосредственно к компьютеру (устройству необходимо несколько минут для загрузки операционной системы).
- В адресной строке браузера набираем http://192.168.1.20 (IP-адрес указан на упаковке изделия).

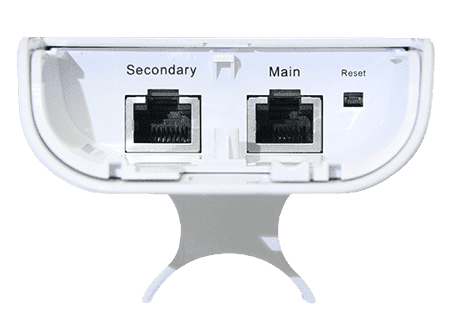

- В появившемся окне авторизации вводим логин и пароль по умолчанию: ubnt (логин), ubnt (пароль). Если Вы уже настраивали устройство или его настраивали в сервисе, возможно, Вам понадобится ввести тот логин и пароль, которые были присвоены ранее. Если Вы их не помните, необходимо перезагрузить устройства при помощи кнопки Reset (под крышкой устройства).
- Переходим в закладку Wireless.
- В пункте Wireless Mode выбираем режим Access Point.
- Присваиваем точке доступа SSID (идентификатор сети) для того, чтобы в дальнейшем при подключении абонентских станций мы выбрали именно нашу точку доступа.
- В поле Country Code можно оставить по умолчанию United States или поставить Compliance Test, это даст Вам возможность использовать максимальную мощность передатчика и расширенный диапазон частот. Данный параметр отвечает за нормы и стандарты, принятые в различных странах дляWiFi-оборудования.
- Параметр Channel Width определяет ширину спекра, от этого значения зависит пропускная способность: 40 МГц до 300 Мбит/с, 20 МГц до 130 Мбит/с, 10 МГц до 65 Мбит/с, 5 МГц до 32,5 Мбит/с.
- Параметр Channel shifting по умолчанию имеет значение Disabled, он позволяет перенести центральную частоту рабочего канала на несколько МГц вверх или вниз для уменьшения помех от других источников WiFi.
- Значение Frequency определяет рабочий канал (частоту), на котором будет работать точка доступа.
- Параметр Extension Channel включен по умолчанию только при использовании режимов Access Point или Access Point WDS с шириной канала 40 МГц. Это позволяет системе использовать для передачи данных два канала в 20 МГц одновременно с целью увеличения пропускной способности.
- Значение Frequency List позволяет выбрать определенные частотные каналы, доступные для сканирования при поиске точек доступа (применяется для режимов Station и Station WDS).
- В поле Output Power выставляем выходную мощность передатчика.
- В поле Max TX Rate можно задать фиксированную скорость передачи данных или выбрать Automatic. Это позволит выбирать оптимальную скорость, исходя из условий качества связи.
- При необходимости защиты Вашей сети от несанкционированного доступа в разделе Wireless Security можно выбрать необходимый режим шифрования. Если Вы не знакомы с представленными режимами шифрования, советуем Вам настроить точки с использованием WPA2-AES.
- Нажимаем кнопку Change, а затем в верхней части активной закладки кнопку Apply для сохранения изменений.
- Подключаем NanoStation M3 к компьютеру, как было указано выше в пунктах 1—3.
- Так как IP-адрес этого устройства идентичен первому, необходимо поменять его, например, на 192.168.1.21. Для этого переходим в раздел Network и меняем IP-адрес.
- Не забудьте после этого сохранить настройки.
- После перезагрузки устройства Вы сможете попасть в меню для последующей настройки уже по новому IP-адресу.
- Переходим в закладку Wireless.
- В пункте Wireless Mode выбираем режим Station, после этого в окне должны появиться дополнительные элементы.
- Нажимаем кнопку Select, в появившемся окне будут отображаться все точки доступа, которые смогла найти наша абонентская точка NanoStation M2.
- Напротив нужной точки доступа ставим точку и нажимаем Lock to AP для копирования mac-адреса в поле Lock to AP MAC, нажимаем Select.
- После этого необходимо вставить ранее скопированный mac в поле Lock to AP MAC и нажать кнопку Change, а затем Apply для сохранения изменений.
В данной статье приводится пример настройки NanoStation M3 в режиме моста (точка-точка) с описанием основных параметров. Более подробное описание и настройка других режимов в разделе Техинфо.
Последняя версия прошивки тут
Кратко скажем несколько слов про AirMax и AirView.
AirMax — это набор технологий, позволяющих улучшить возможности приоретизации трафика, а также оптимизировать работу устройств с схеме «точка—многоточка».
AirView — спектроанализатор на основе NanoStation M3, позволяющий сканировать радиоэфир с целью выбора оптимальной рабочей частоты.
Настройка NanoStation M3. Настраиваем первое устройство в режим Access Point (Точка доступа).
Внимание! При перезагрузке устройства все настройки «сбрасываются» к заводским (по умолчанию). В случае корректной авторизации, Вы попадаете на главную страницу Main управляющего этим устройством программного обеспечения.
Настраиваем второе устройство NanoStation M3 в режим «Station».
Внимание! Если у точки доступа включено шифрование, абонентская точка сама определит какое именно и предложит ввести ключ.
Все последующие устройства подключаются к Access Point точно таким же образом.
