Беспроводные точки доступа Wi-Fi

Для создания беспроводной сети необходимы устройства, транслирующие цифровой радиосигнал и принимающие его. При обеспечении связи “по воздуху” на крупных объектах для этого используются устройства, чем-то напоминающие оборудование базовых станций сотовой связи — точки доступа. Ubiquiti Network предлагает широкий выбор беспроводных точек доступа с самыми разными техническими характеристиками.
В каталоге представлены устройства работающие на частотах — 2,4 ГГц и 5 ГГц, в зависимости от модели поддерживается WiFi, и опционально, фирменный поллинговый протокол AirMax.

Беспроводные точки доступа от Ubiquiti Networks 5 ГГц

unifi AP AC - внутренняя точка доступа 802.11ac

UniFi AP AC


двухдиапазонная точка доступа 802.11ac
unifi AP AC - внутренняя точка доступа 802.11ac

UniFi AP AC 5-pack


двухдиапазонная точка доступа 802.11ac
Точка доступа Ubiquiti UniFi AC Mesh

UniFi Внешний


внешняя точка доступа 802.11n
NanoStation M - всепогодная точка доступа

NanoStation M


всепогодная точка доступа
Bullet M - всепогодная точка доступа

Bullet M


компактная точка доступа
rocket M - беспроводная точка доступа

Rocket M


беспроводная точка доступа

IsoStation IsoStation


мощный радиомост

Беспроводные точки доступа от Ubiquiti Networks 2 ГГц

unifi AP - внутренняя точка доступа 802.11n

UniFi AP


внутренняя точка доступа 802.11n
NanoStation M - всепогодная точка доступа

NanoStation M


всепогодная точка доступа
Bullet M - всепогодная точка доступа

Bullet M


компактная точка доступа
rocket M - беспроводная точка доступа

Rocket M


беспроводная точка доступа
PicoStation M - миниатюрная точка доступа

PicoStation M


миниатюрная точка доступа
AirGateway - компактная беспроводная точка доступа

AirGateway


компактная точка доступа



Сети точка-многоточка на оборудовании Ubiquiti.

Подключение к единой сети и вывод в интернет абонентов всегда является комплексной и довольно сложной задачей. Чаще всего, при реализации такого рода проектов в многоквартирном доме используется витая пара, разведенная по квартирам абонентов через свитчи либо оптоволоконная сеть типа GPON с коммутацией через пассивные сплиттеры. Действительно, кабельная линия дает множество преимуществ, в которые входят стабильность соединения, высокая скорость и хорошая проработанность технологий вследствие их огромного распространения. Однако, далеко не всегда бывает удобно создавать кабельную линию, и в таких ситуациях на выручку приходит профессиональное радиооборудование.

Хорошим примером может послужить ситуация, когда необходимо подключить к ресурсам провайдера коттеджный поселок, находящийся на большой территории. Здесь понадобятся многие километры кабеля, притом, витая пара, которая хороша на небольших расстояниях до нескольких сотен метров, не подойдет, следовательно, придется использовать оптоволокно, которое недешево. Сразу ясно, что в подобной ситуации намного проще создать беспроводную сеть топологии точка-многоточка, развернув базовую станцию для подключения абонентов поселка, которая в свою очередь будет подключена к сети по оптоволокну либо с помощью радиомоста.

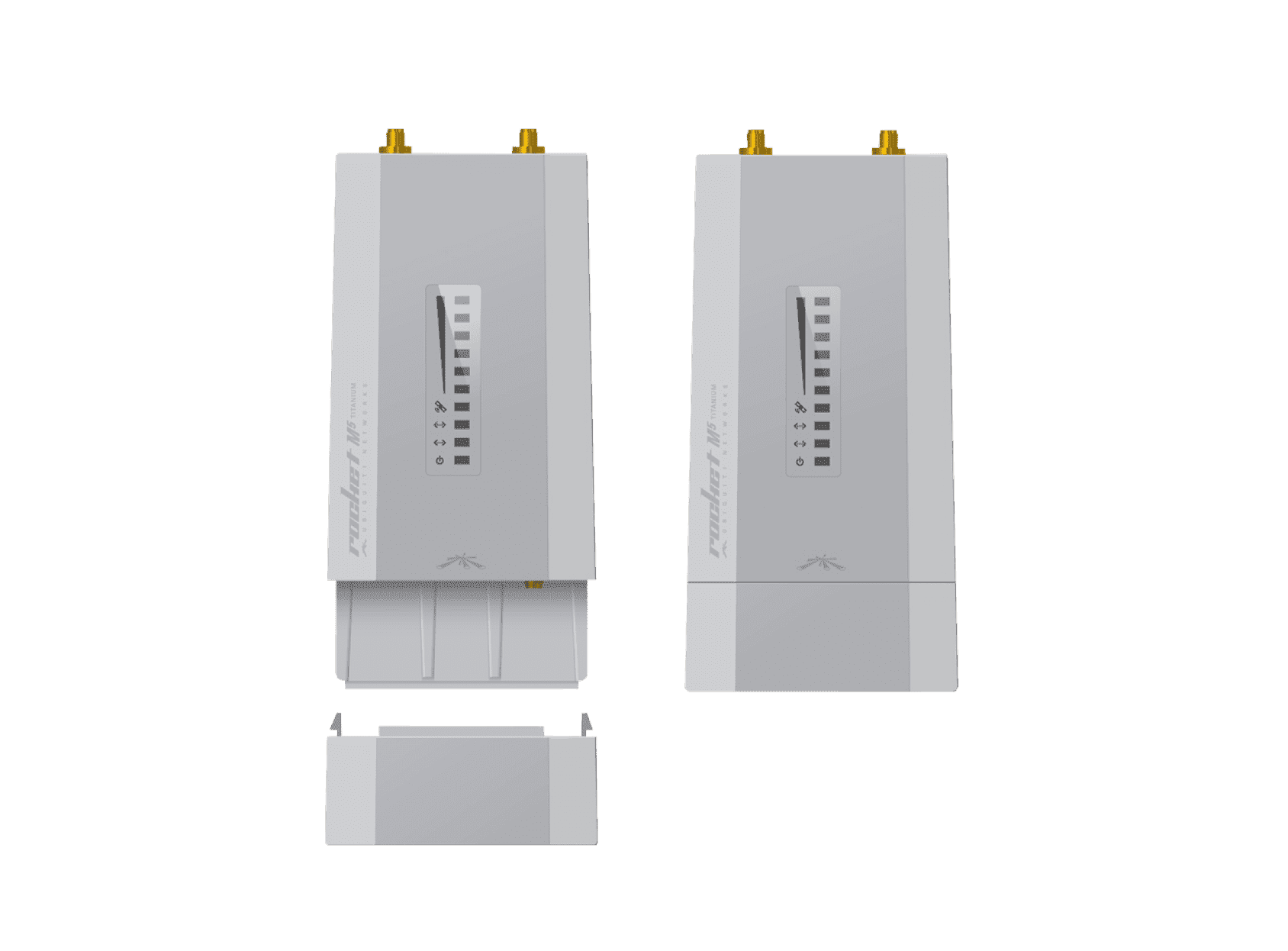

Оборудование для решения такой задачи можно подобрать в арсенале Ubiquiti. К примеру, точка доступа Rocket с секторными WiFi антеннами AirMax Sector будет прекрасным вариантом для создания подобной базовой станции. Подключить базовую станцию к сети можно или с использованием Ubiquiti AirFiber посредством радиомоста, либо по оптоволокну. В любом случае потребуется коммутатор с оптическим интерфейсом SFP. Наиболее рациональным будет использование всепогодных моделей EdgePoint предназначенных именно для решения таких задач. Эти всепогодные коммутаторы кроме функций распределения трафика способны так же обеспечивать преобразование и раздачи питания, получая электроэнергию через клеммную колодку с последующей раздачей PoE через Ethernet порты.

Точки доступа Wi-Fi

С базовой станцией вроде бы все понятно. Возникает следующий вопрос, - что с клиентским оборудованием? Классическим решением при использовании в составе базовой станции на Rocket M будет использование NanoStation. Точка доступа хорошо известна своей надежностью и проверена временем. В зависимости от того, в каком диапазоне работает базовая станция – 2.4 или 5 Ггц следует подбирать конкретную модель NanoStation. Так, к примеру при подключении ближайших абонентов к базовой станции 5 Ггц хорошо подойдут наиболее простые NanoStation Loco M5. Мощности ее передатчика в 23 dbm при коэффициенте усиления WiFi антенны 13 dbi будет вполне достаточно для соединения с базовой станцией на расстоянии до километра - двух (при получении приемлемых скоростных характеристик)

Точки доступа Wi-Fi

В случае несколько большего удаления лучше использовать NanoStation M5 – более старшую версию устройства, где мощность радиомодуля составляет уже 27 dbm, а интегрированная WiFi антенна имеет коэффициент усиления 16 dbi. Оба устройства собраны во всепогодных корпусах и не требуют дополнительной защиты. Как и все остальное оборудование серии AirMax M, точка доступа поддерживает два протокола беспроводной связи – WiFi 802.11 n, и фирменный поллинговый протокол AirMax.

Точки доступа Wi-Fi

Здесь следует сказать пару слов об особенностях WiFi, Ubiquiti AirMax и коллизиях. В схеме CSMA-SA, которую использует WiFi все устройства прослушивают эфир, и в случае отсутствия обмена данными других абонентов с базовой станцией начинают трансляцию. Однако, такой принцип избегания коллизий хорош, когда все точки доступа способны «услышать» друг друга. Но, в случае если обмен данными ведут к примеру, две NanoStation Loco M5 которые расположены по разные стороны от базовой станции на удалении по 2 км, то друг друга они точно не «услышат». Таким образом, возможна перекрестная трансляция данных адресованных базовой станции, вследствие чего возникнут ошибки – коллизии. В схеме TDMA подобная ситуация исключена, поскольку каждая точка доступа получает индивидуальный тайм-слота для отправки пакетов данных, таким образом гарантируя принципиальное отсутствие коллизий. Преимущества AirMax здесь очевидны.

Точки доступа Wi-Fi

В последнее время оборудование Ubiquiti получило серьезное обновление, с выходом нового оборудования серии AirMax AC, которое поддерживает одноименную версию фирменного протокола второго поколения. Если протокол AirMax M позволял получить скорость в схеме MIMO 2X2 до 300 мбит/Сек, то новый AirMax ac в той же схеме обеспечивает реальную скорость обмена данными до 450 мбит/сек и даже более. Главным образом такое увеличение эффективности заслуга поддержки модуляции 256QAM, против 64 qam на точках доступа AirMax M.

Точки доступа Wi-Fi

Следоветельно, если вы хотите добиться максимальной производительности, следует использовать более эффективное оборудование последнего поколения. Базовую станцию здесь можно строить аналогично предыдущему варианту с использованием точек доступа Rocket AC PRISME. А вот клиентские устройства для максимальной эффективности линка следует использовать чуть другие.

Точки доступа Wi-Fi

Наиболее эффективным в качестве клиентского оборудования будет использование новейшей IsoStation. Точка доступа имеет несколько вариантов WiFi антенн с разной диаграммой направленности - 30, 45, 60 и 90 градусов, с коэффициентами усиления от 13 dbi (для секторной WiFi антенны 90 градусов) до 19 dbi (для WiFi антенны 30 градусов) при мощности передатчика в 25 dbm. По отзывам интеграторов и пользователей новые WiFi антенны показывают высочайший уровень эффективности и в некоторых случаях позволяют установить связь на небольших расстояниях даже в отсутствии прямой видимости. Подробнее об этом вы можете прочитать здесь.

Точки доступа Wi-Fi

При большом удалении клиента от базовой станции можно использовать радиомосты серии PowerBeam, которые оснащены узконаправленными параболическими WiFi антеннами с коэффициентом усиления у старшей модели PowerBeam 5ac-620 29 dbi. В отличии от точек доступа IsoStation, PowerBeam более громоздки и в следствии максимально суженной диаграммы направленности требуют точной юстировки при установке, но позволяют получить соединение с базовой станцией на максимальном удалении.

Точки доступа Wi-Fi

Кстати, с выходом операционных систем AirOs 6xx для оборудования серии AirMax M и AirOs 8xx для AirMax AC появилась совместимость оборудования AirMax M5 работающего в частотном диапазоне 5 Ггц с базовыми станциями (точками доступа ) AirMax AC. Скорость передачи данных при этом будет ограниченна максимально возможной для конкретного устройства AirMax M. Таким образом, при модернизации сети и переходе на оборудование AirMac AC нет необходимости одновременной замены всего клиентского оборудования, что значительно облегчает процесс подобного обновления.

Вообще строгих догм нет, можно экспериментировать с различным совместимым оборудованием Ubiquiti при построении связки клиент-базовая станция. Тем не менее, схемы приведенные выше используются чаще всего и демонстрируют хорошие результаты. Отдельной темой является создание беспроводной сети на нестандартных частотных диапазонах при сильном зашумлении основных, и об этом мы обязательно расскажем в наших следующих заметках.
