Какой продукт airMax следует использовать

Специалист
Задать вопрос

Содержание:

  • 1. Опции для разных сценариев
  • 2. PtP подключения
  • 3. PtMP
  • 4. Базовая станция
  • 5. Абонентское оборудование (CPE)
  • 6. Точки доступа
  • 7. Опции частот
  • 8. 900MГц (m900)
  • 9. 2.4ГГц (M2)
  • 10. 3.xГГц (M3-M365)
  • 11. 5ГГц (M5)
  • 12. 10ГГц (M10)
  • 13. Опции антенны

Опции для разных сценариев

Есть 2 метода для раздачи беспроводной связи для установок вне помещений:

  • • Point-to-Point (PtP), и Point-to-Multipoint (PtMP).
  • • Point-to-Point (PtP): Соединяет 2 места, обычно за несколько км, создавая Интернет-мост.
  • • Point-to-Multipoint links (PtMP): Соединяет 3 или более мест, используя базовую станцию (или точку доступа) или насколько CPE устройств (станций) подключенных к точке доступа.

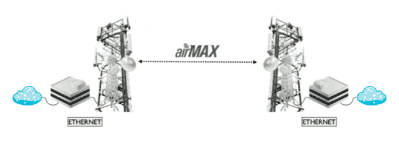

  • Point-to-Point, PtP

PtP подключения

Следующие предложения основаны на расстоянии. Реальные результаты зависят от факторов окружающей среды, видимости и других факторов. Продукты отсортированы по дальности, от меньшей к большей.

Небольшое расстояние (0-5 км).

  • Loco M: Идеален для подключений на небольшие расстояния. Наименее затратное PtP решение.
  • Nano M: Очень популярный прибор для небольших расстояний, часто используется для видео, из-за поддержки двух Интернет-портов.
  • Небольшое расстояние (0-5 км)

Средняя дистанция (5-15 км).

  • airGrid M: Идеален для пропускных подключений, где подключаемость важнее, чем производительность. Устройство не имеет многоканальных входов и выходов.

  • NanoBridge M: Отличное сочетание цена-производительность для среднего расстояния.
  • PowerBridge M: Ультрасовременное устройство для средних и больших расстояний. Двойной RAM для дополнительной производительности.

Большое расстояние (15+ км).

  • Rocket M w/Dish: Индустриальный стандарт для больших расстояний. До 150Mбит/сек TCP/IP подключение. Дистанции 100+ км.

Высокопроизводительное обратное соединение.

  • airFiber 24: Для лучшей производительности, airFiber 24 предоставляет подключение до 1.4Гбит/сек на дистанциях 5+ км при 24ГГц.
  • Однако, при определенных обстоятельствах, можно использовать и на расстояние до 13 км.

PtMP

PtMP производительность зависит от обоих сторон подключения, т.е., если Вы хотите подключиться на большие расстояния, Вам нужно выбирать правильную базовую станцию и CPE.

Базовая станция

Обычно располагается на вершине здания или башни. Высота определяет максимальное покрытие. При планировании расположения базовой станции, идеально выбрать антенну с минимальным покрытием, но достаточным для Вас. Антенны с большим покрытием могут создать помехи и производительность снизится.

Базовая станция низкой мощности и дальности (идеальна для старта в зонах почти без помех).

  • Rocket M с RocketOMNI антенной: до 60+ совпадающих станций, когда все устройства airMAX совместимы. Высоко чувствительны к помехам, рекомендуется только для умеренновысоких сельских районов.

Мощные и высокопроизводительные базовые станции.

  • Rocket M с WiFi антенной стандартного сектора: Индустриальный стандарт для базовых станций. Четыре 90° или три 120° антенны для 360° покрытия. 300+ станций на станцию/башню точки доступа.
  • Rocket M-Titanium и Titanium Sector антенны: Новое, высокопроизводительное решение для плотных территорий. Антенны с различными длинами луча (60-120°). 500+ станций на станцию/башню точки доступа. Супер изоляция и airSync технология для избегания помех.

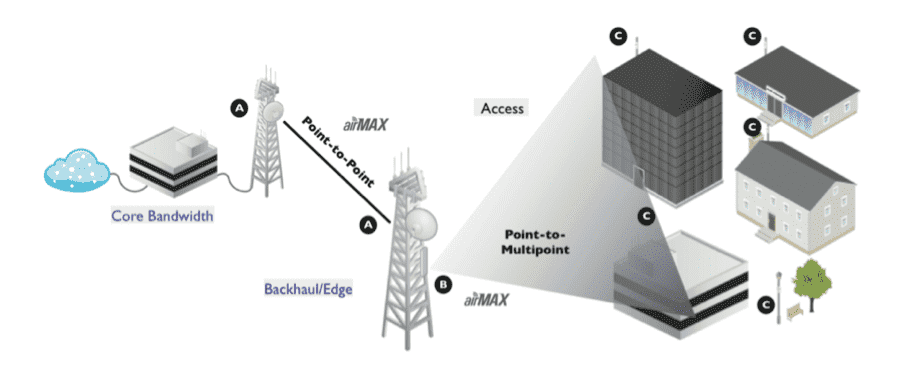

  • Point-multipoint

Абонентское оборудование (CPE)

Небольшое расстояние (0-3 км)

  • Loco M: Наименее затратная опция и менее направляемое CPE.
  • Nano M: Чуть большая дистанция, чем у Loco M и более направляемое.

Среднее расстояние (3-7 км).

  • airGrid M: Недорогое CPE, прямая длина луча, но нет мультиканальных входов и выходов (половина производительности NanoBridge M).
  • NanoBridge M: Высокоуправляемое CPE, лучше дистанция и меньше помех.

Большое расстояние.

  • PowerBridge M: Устройство высокой мощности, направляемое CPE, лучше работает на расстоянии и без помех, лучше работает в сравнении с тарелкой.
  • Rocket M с RocketDish: Лучшая опция для производительности, дороже, чем интегрированная версия.

Примечание! Хорошо использовать высокопроизводительные устройства для коротких дистанций. Например, NanoBridge M будет производительнее, чем Loco M на коротких дистанциях из-за настроек WiFi антенны.

Точки доступа

UniFi продукты рекомендованы для точек доступа. Они предлагают централизованное управление, гостевые порталы, ограничение каналов, несколько SSID и много других функций.

Опции частот

Каждая частота имеет различные характеристики из-за физических особенностей и использования. Низкие частоты могут работать лучше в условиях, где линия видимости закрыта (например деревьями, и т.п.) Однако, они могут иметь большие помехи, так что важно выбирать частоты в зависимости от Вашего расположения.

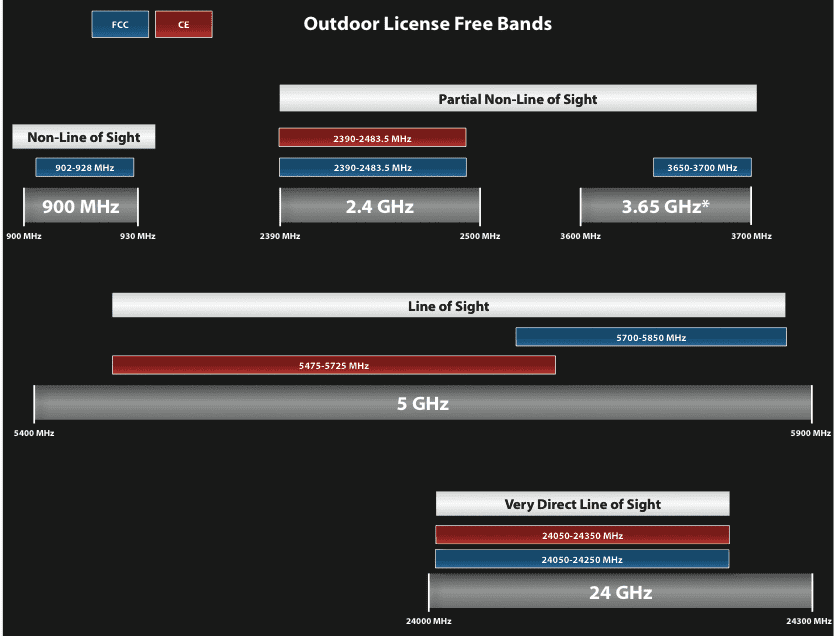

Частоты и характеристики

900Мгц(M900)
Преимущества и недостатки:

  • • + Лучшая проходимость через деревья и мелкие преграды в отличие от высоких частот.
  • • - Обычно много помех.
  • • - Только 26МГц диапазон.
  • • - Нет всемирной лицензии.

2.4ГГц (M2)
Преимущества и недостатки:

  • • + Не нужна лицензия.
  • • - Только 3 неперекрывающихся канала 20МГц(1, 6, 11).
  • • - Это очень заполненный канал; много пересечений с беспроводными телефонами, SOHO Wireless Router, другими WISP, и т.п.
  • • - 40МГц каналы не рекомендованы.

3.x ГГц (M3-M365)
Преимущества и недостатки:

  • • + 300МГц канал доступен в странах, где используют 3.4-3.7ГГц.
  • • + Нет помех почти везде.
  • • - Только 25МГц канал в странах, где используется 3.65ГГц.
  • • - Требует лицензию.

5 ГГц (M5)
Преимущества и недостатки:

  • • + Не требует лицензии.
  • • + Выше EIRP лимиты, позволяет подключать антенны с большим усилением и соединения на длинные дистанции.
  • • + Доступен широкий спектр, легче обнаружить находящиеся рядом устройства.
  • • - Слабое распространение в отличие от низких частот при наличии препятствий (деревьев, стен и т.п.).

10 ГГц (M10)
Преимущества и недостатки:

  • • + Нет шумов в большинстве случае, очень полезен, когда канал 5.8 ГГц заполнен.
  • • + Очень малая зона Френеля.
  • • - Доступен только в некоторых местах.
  • • - Лизенцированная частота.
  • • - Требует абсолютно чистую видимость.

Опции антенны

Антенны с большим усилением играют важную роль в высокопроизводительном оборудовании для наружного применения по следующим причинам:

  • 1. Они предоставляют усиление мощности сигнала, что приводит к лучшему качеству сигнала и лучшему качеству соединения.
  • 2. Они направляемы, что дает им пространственные характеристики фильтрации, которые могут помочь блокировать помехи – что особенно важно в среде, где много помех.
  • Частоты и характеристики

Антенны подразделяются на следующие категории:

  • Yagi: Управляема, используется для PTP и CPE. Часто используется для низких частот, таких, как 900МГц, из-за своего размера.
  • Grid: Управляема, используется для PTP и CPE. Обладает отличными аэродинамическими свойствами. Работает только в одной полярности (1x1), потому производительность меньше, чем у антенн 2x2.
  • Panel: Управляема, используется для PTP и CPE. Компактный дизайн очень привлекателен для применения там, где тарелки не предпочтительны.
  • Dish: Наиболее управляема, наиболее производительная airMAX антенна для PTP. Обычно имеет больший размер и вес.
  • Omni: Предоставляет 360 градусов горизонтального покрытия. Идеальна для маломощных точек доступа с большой зоной покрытия.
  • Sector: Идеальный выбор для высокопроизводительных базовых станций. Предоставляет большее усиление и направленность, чем другие WiFi антенны. Обычно предлагаются опции 60, 90, или 120 градусов.
  • Вы можете найти airMAX антенны здесь
