Любая компьютерная сеть вне зависимости от ее размеров требует наличия маршрутизатора и коммутатора. В случае создания сети в рамках SOHO сегмента нередко эти функции, а так же задачу по трансляции информации беспроводным путем выполняет одно устройство - WiFi роутер. Однако, при развертывании сетей провайдерского и корпоративного уровня одного устройства недостаточно. За раздачу IP адресов и управление сетью в этом случае должен отвечать производительный маршрутизатор, а коммутацию информации и осуществление раздачи питание PoE осуществляют свитчи профессионального уровня, отличающиеся высокой стабильностью работы и недоступной для устройств класса SOHO производительностью.

В ассортименте Ubiquiti Networks есть множество моделей самых разных коммутаторов, способных удовлетворить необходимость решения практически любых задач. Среди многообразия этих устройств мы хотели бы познакомить вас с фотообзором одной из последних разработок компании - UniFi Swith 8 60w .

UniFi Swith 8 60w

Коммутатор имеет весьма компактные размеры и предназначен для управления трафиком в небольших и средних по размерам сетях UniFi, а так же для обеспечения питания клиентского оборудования питанием по схеме PoE. Но, как утверждает известная пословица лучше один раз увидеть, чем сто раз услышать. Итак, знакомьтесь - UniFi Swith 8 60w .

UniFi Swith 8 60w

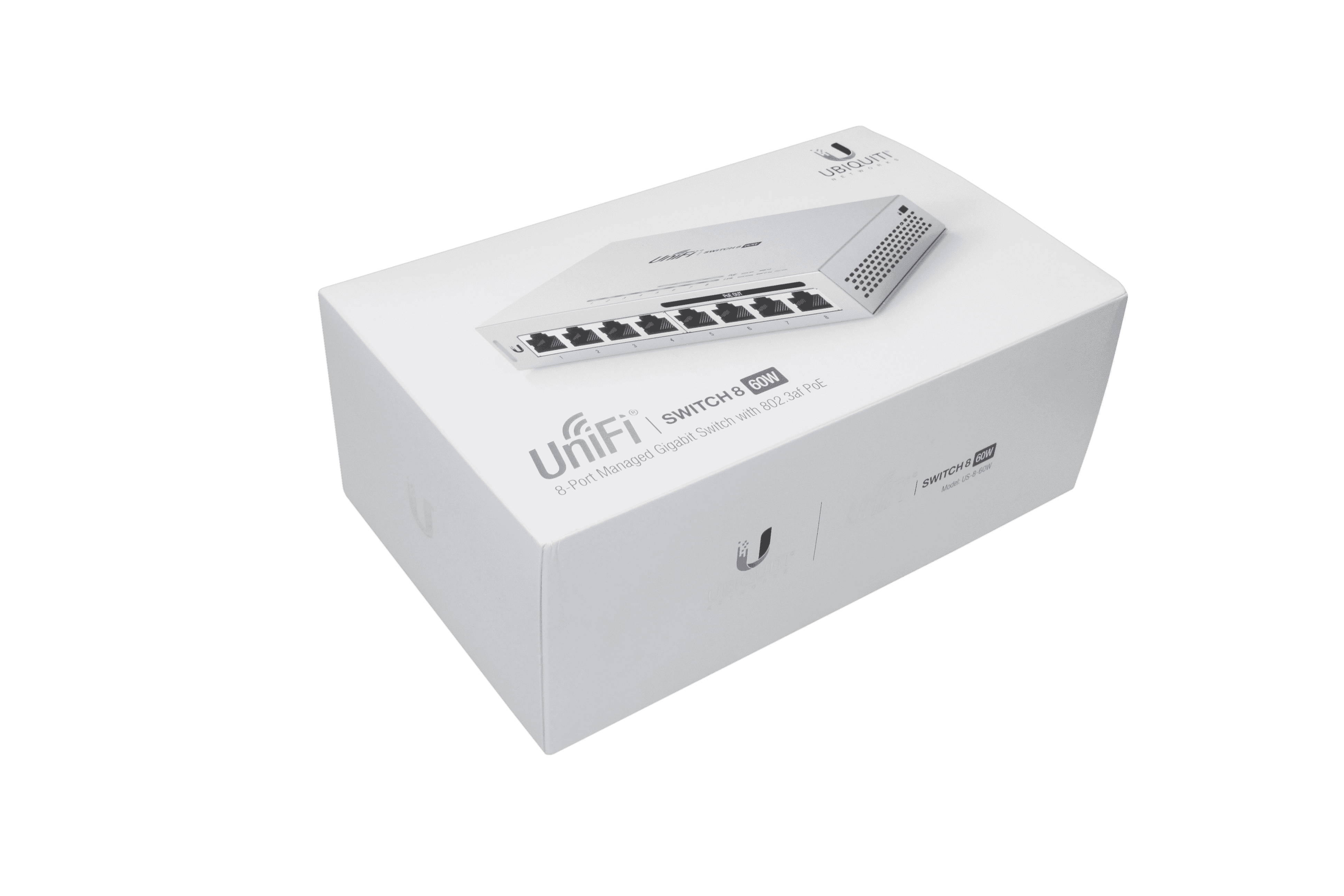

Традиционно для серии UniFi коммутатор поставляется в строго и лаконично оформленной белой коробке. Упаковка имеет два элемента – внешний тубус-пенал, и внутреннюю коробку, которая вынимается из тубуса.

UniFi Swith 8 60w

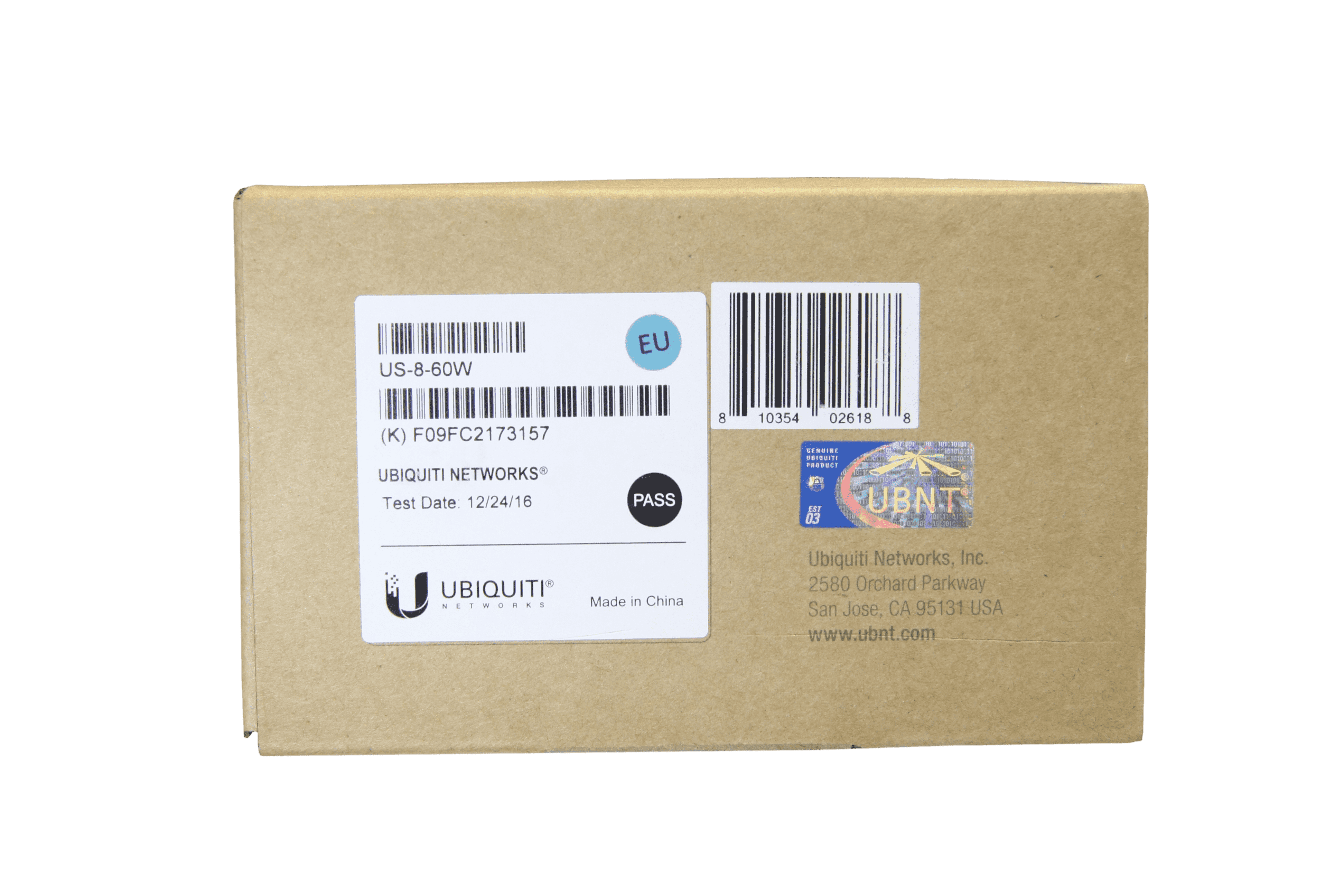

С торцевой части, на видимой стороне внутренней коробки можно увидеть наклейку с названием модели, штрих-код, и главное, защитный голографический знак, гарантирующий подлинность приобретенного экземпляра устройства. Рекомендуем тщательно проверить его наличие при покупке любого оборудования Ubiquiti.

UniFi Swith 8 60w

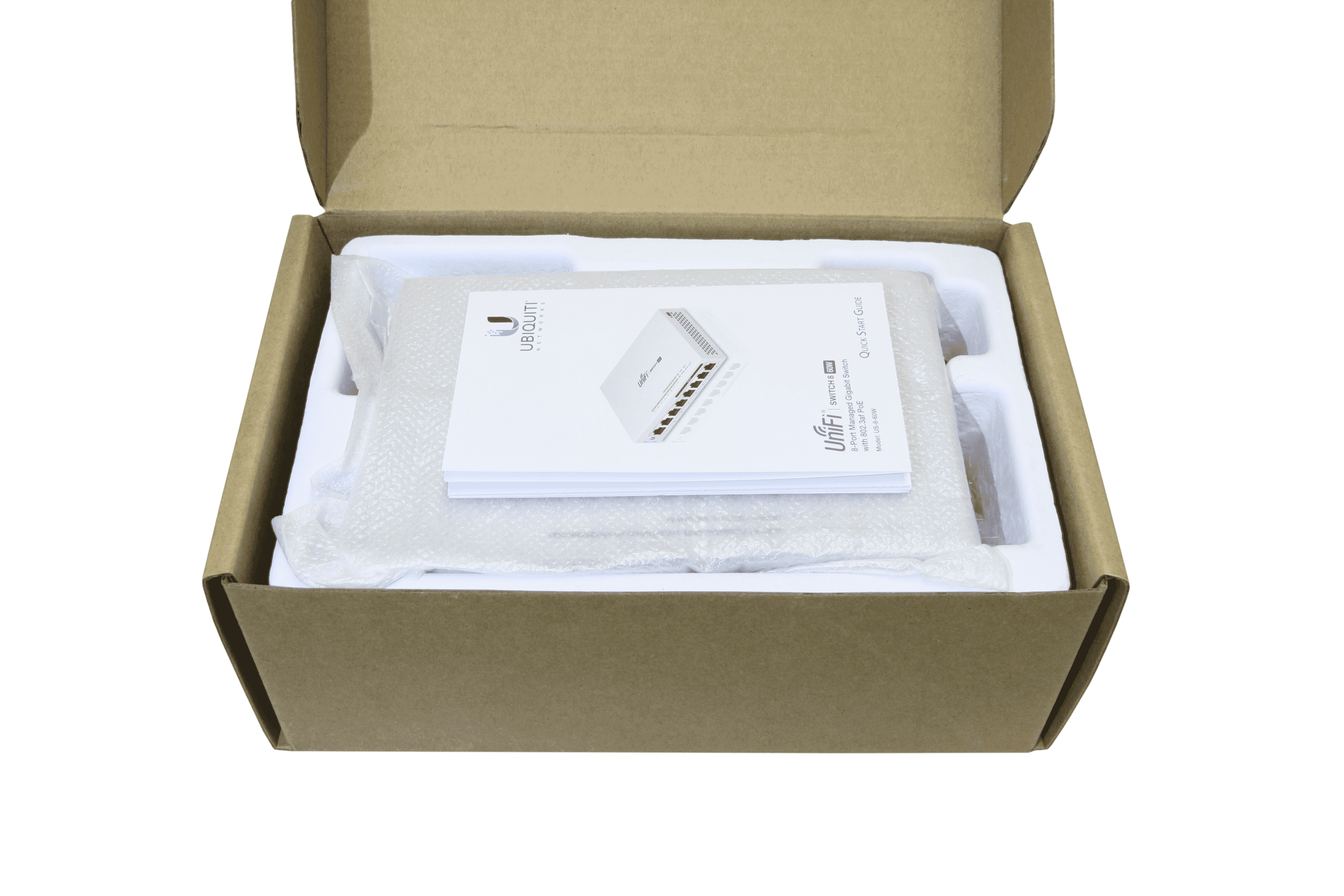

Вынув из пазов клапан, открываем коробку и видим свитч, тщательно уложенный в специальный пакет из мягкого материала и традиционное руководство пользователя, которое в нашем экземпляре устройства было положено на сам коммутатор.

UniFi Swith 8 60w

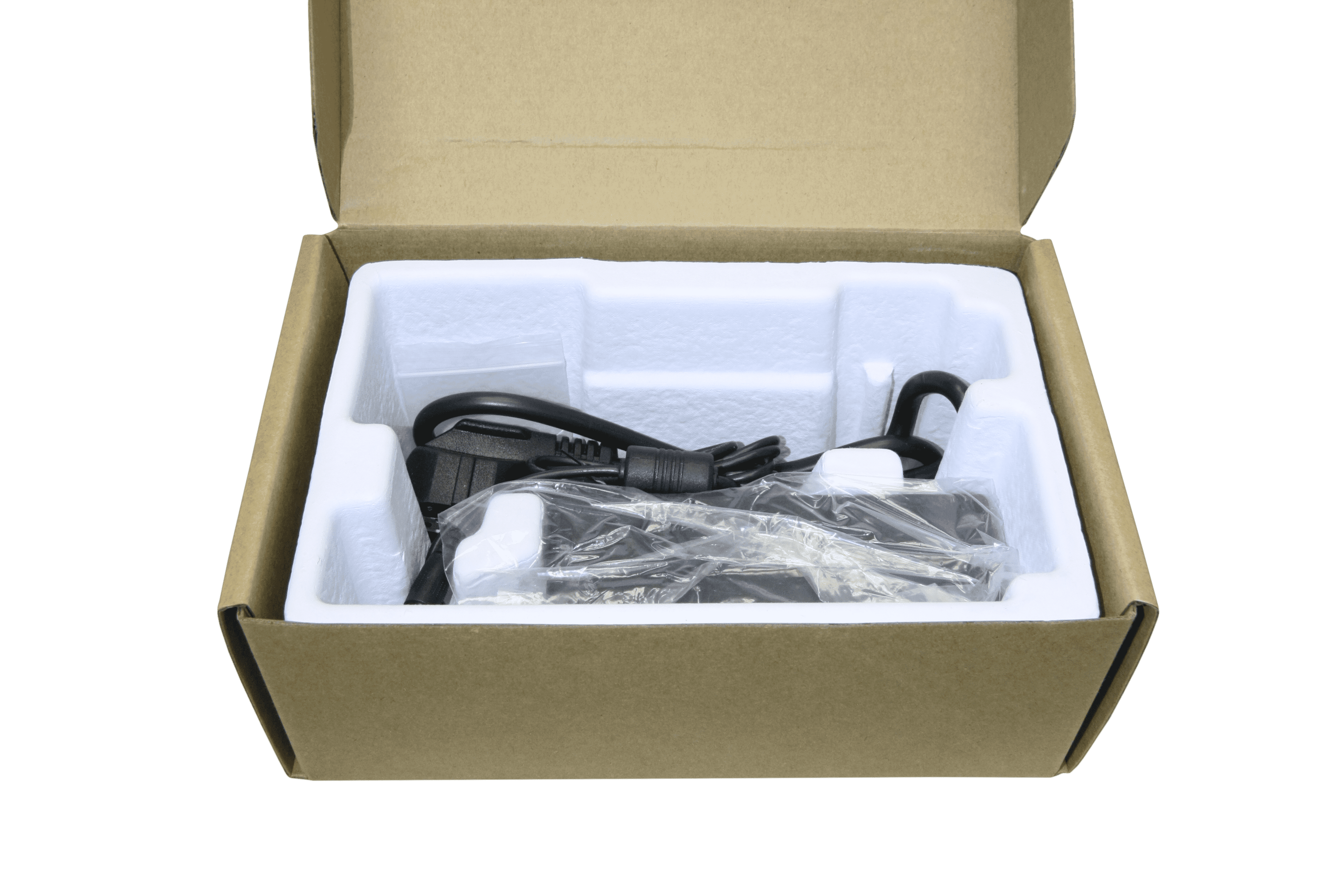

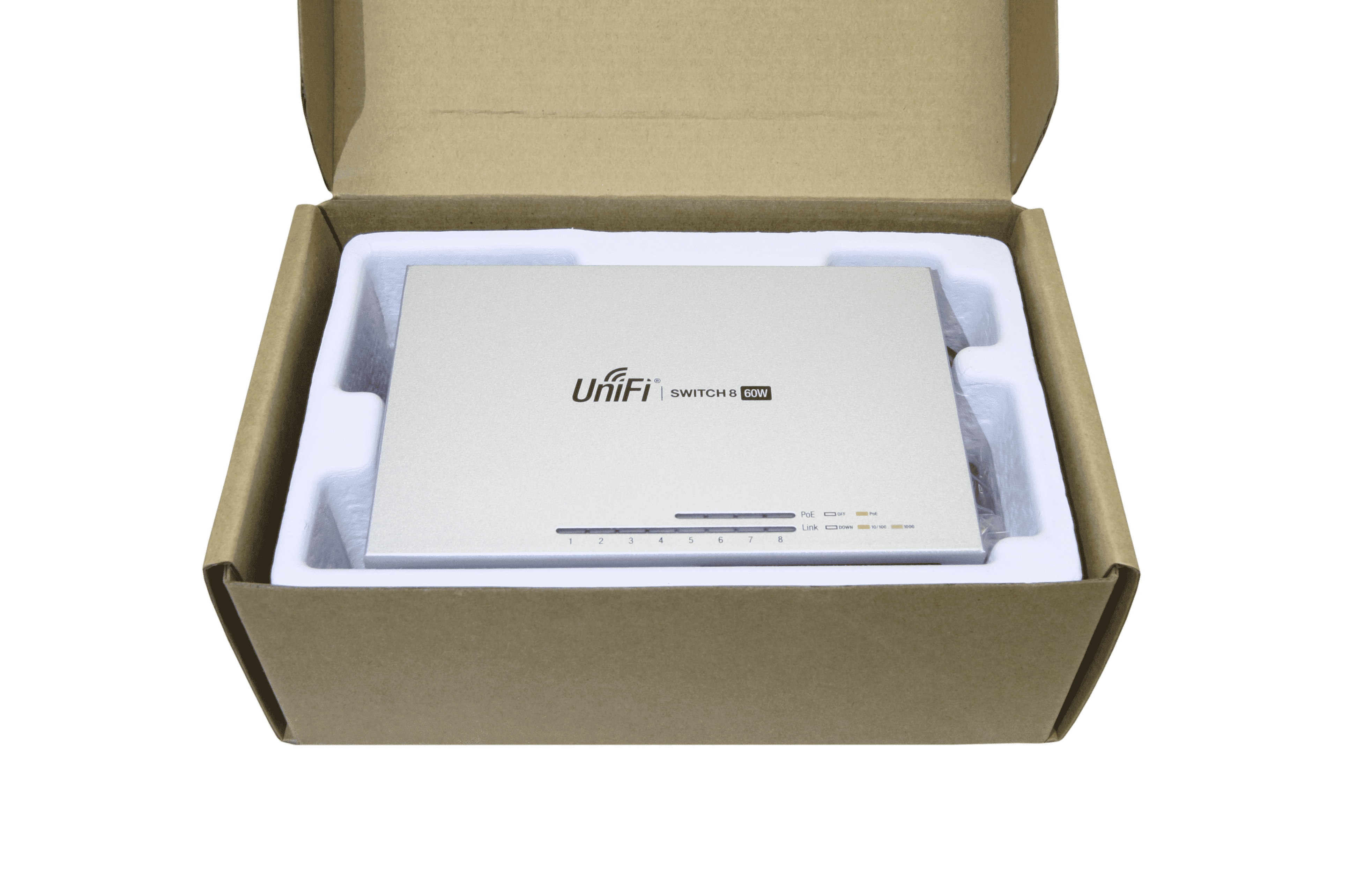

Внутри коробки UniFi Swith 8 60w лежит очень плотно – внутренняя картонная форма прекрасно фиксирует его, не давая биться о стенки при тряске. Учитывая, что добираться с заводов до наших магазинов не близко, подобное качество упаковки очень важно для доставки устройства в целости, как до склада поставщиков, так и до розничного покупателя. Дополнительные аксессуары скрыты под свитчем в специальном отсеке. В комплект входят высококачественный блок питания 220v и сетевой шнур, а так же руководство пользователя.

UniFi Swith 8 60w

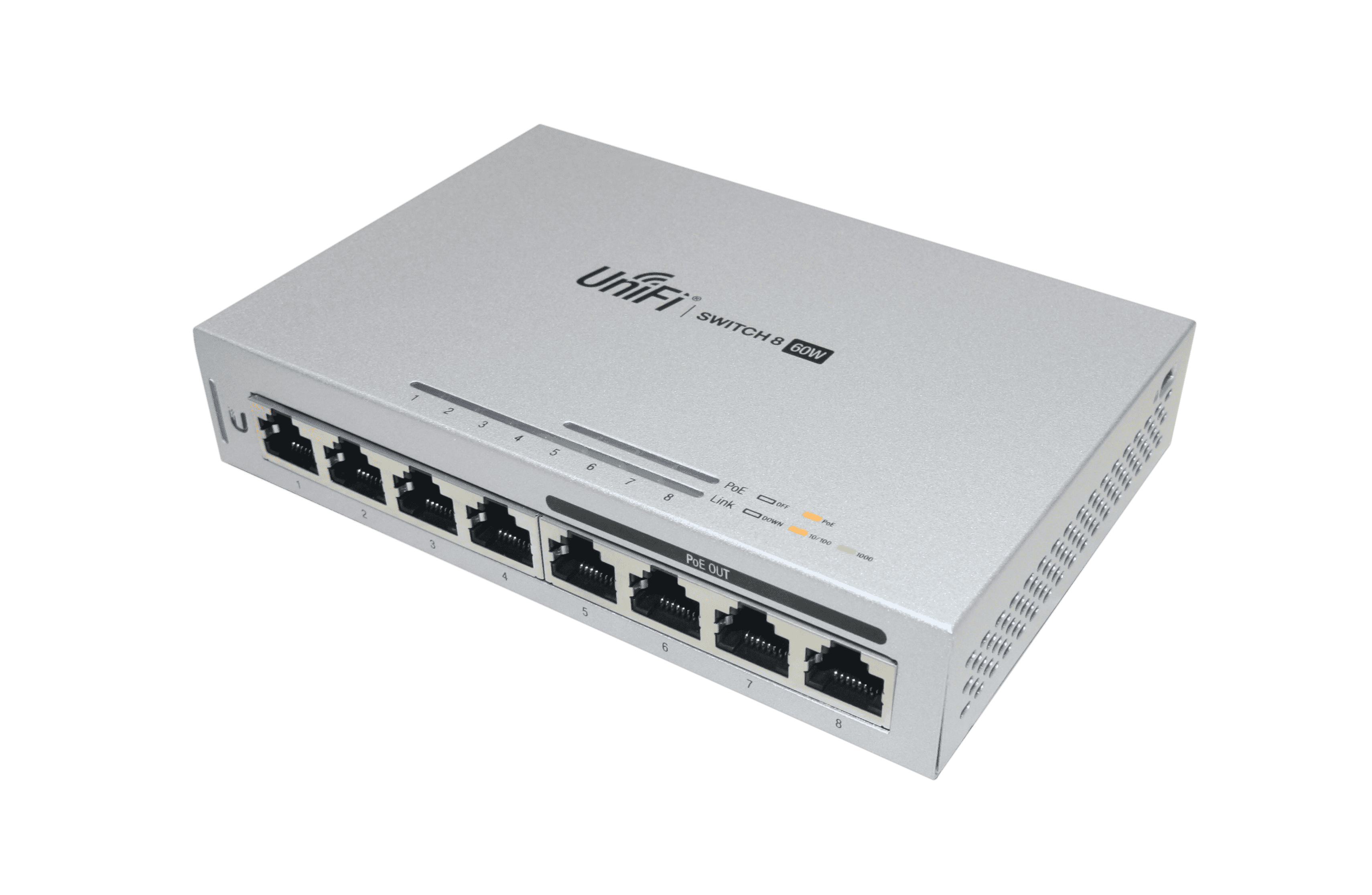

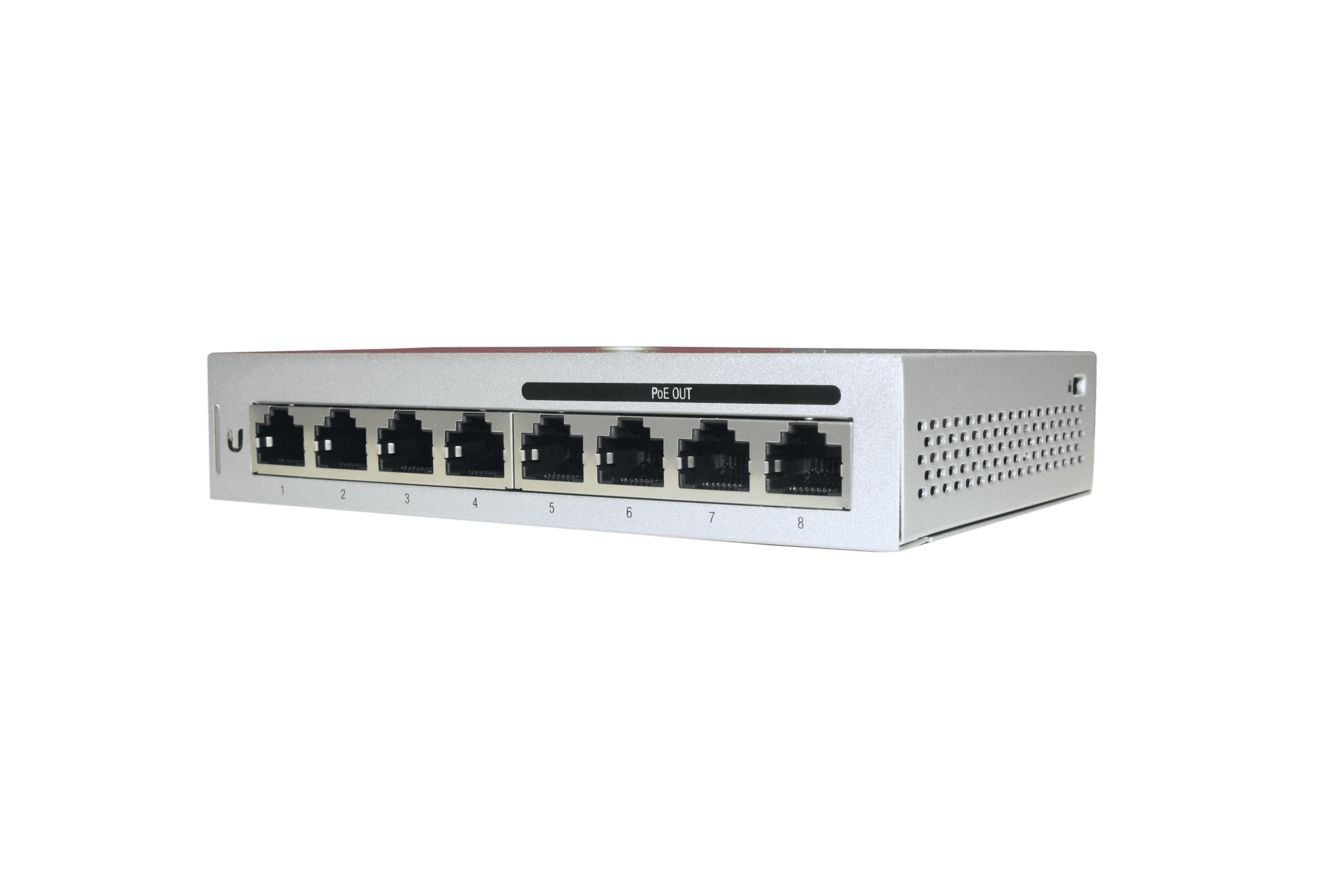

Внешний вид UniFi Swith 8 60w строг и лаконичен. Ничего лишнего в дизайне свитча нет. Прочный металлический корпус покрытый серебристой краской, никаких закруглений углов – весь вид устройства как бы говорит нам о том, что он близкая родня оборудованию стихия которого серверная стойка. Однако, маршрутизатор предназначен для использования на столе, полке или стене и при всей своей брутальности не бросается в глаза чужеродным промышленным дизайном.

UniFi Swith 8 60w

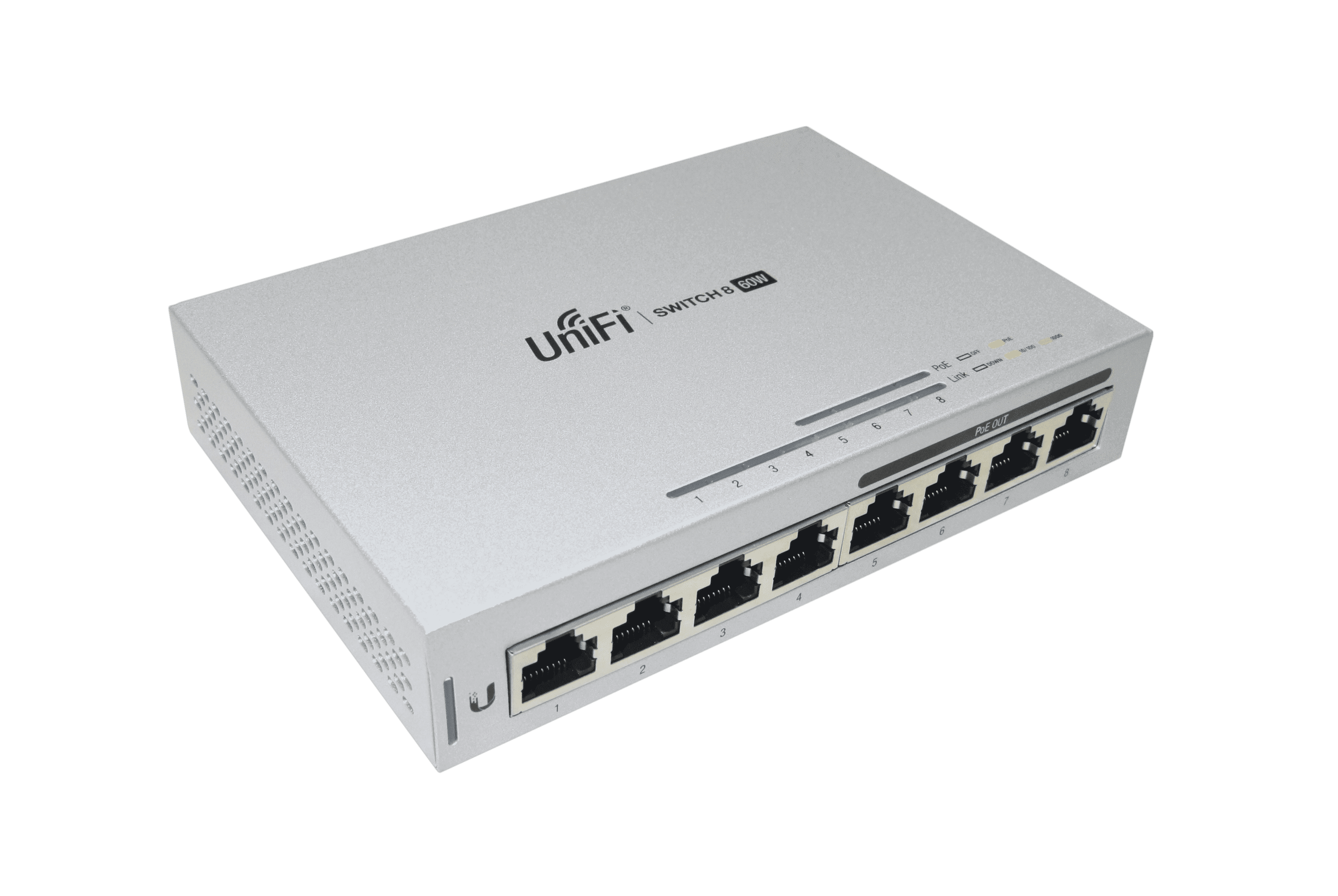

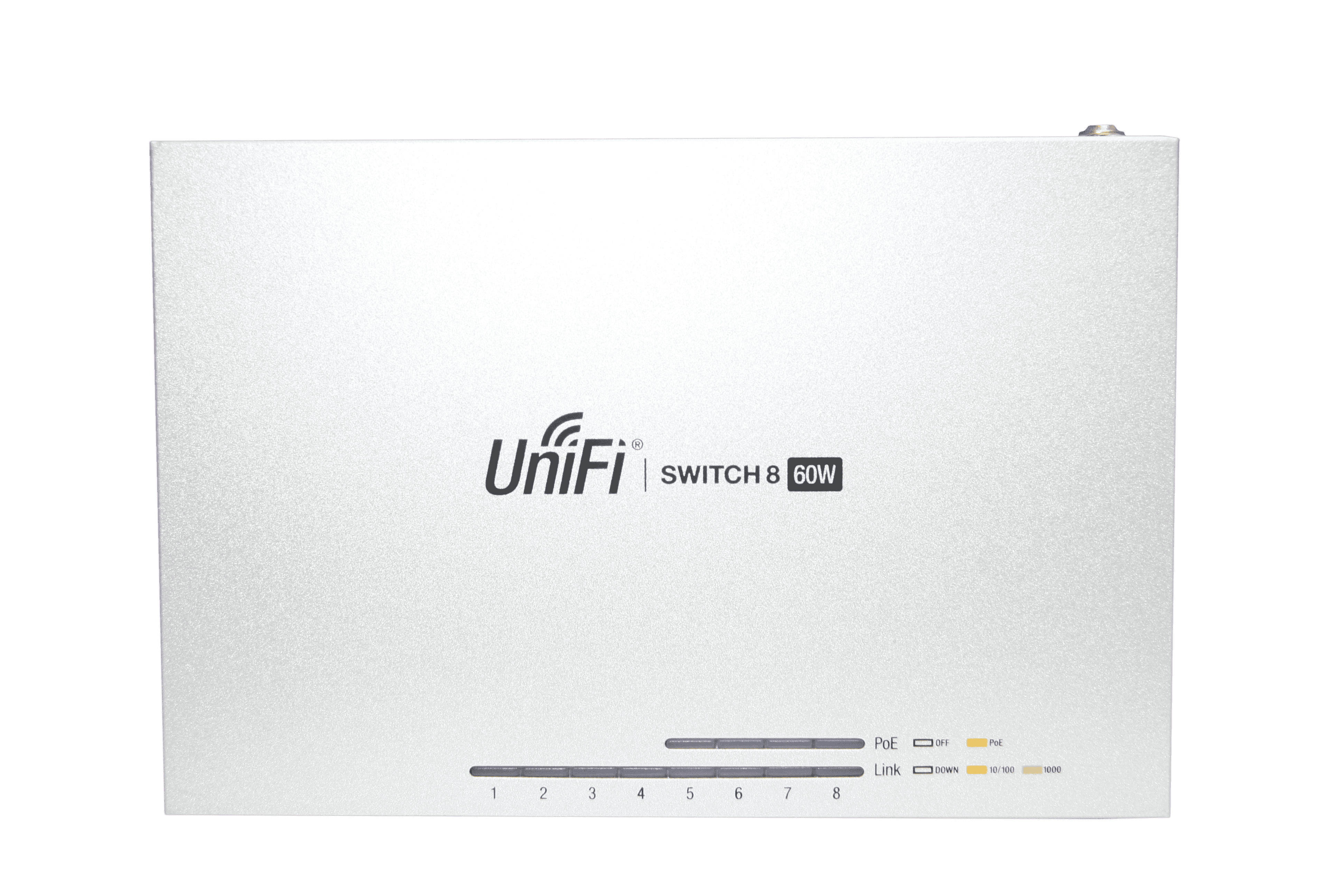

Лицевая сторона устройства оснащена светодиодной индикационной панелью демонстрирующей состояние портов и позволяющей быстро оценить наличие или отсутствие соединения, его скорость, а так же активность подачи питания PoE.

UniFi Swith 8 60w

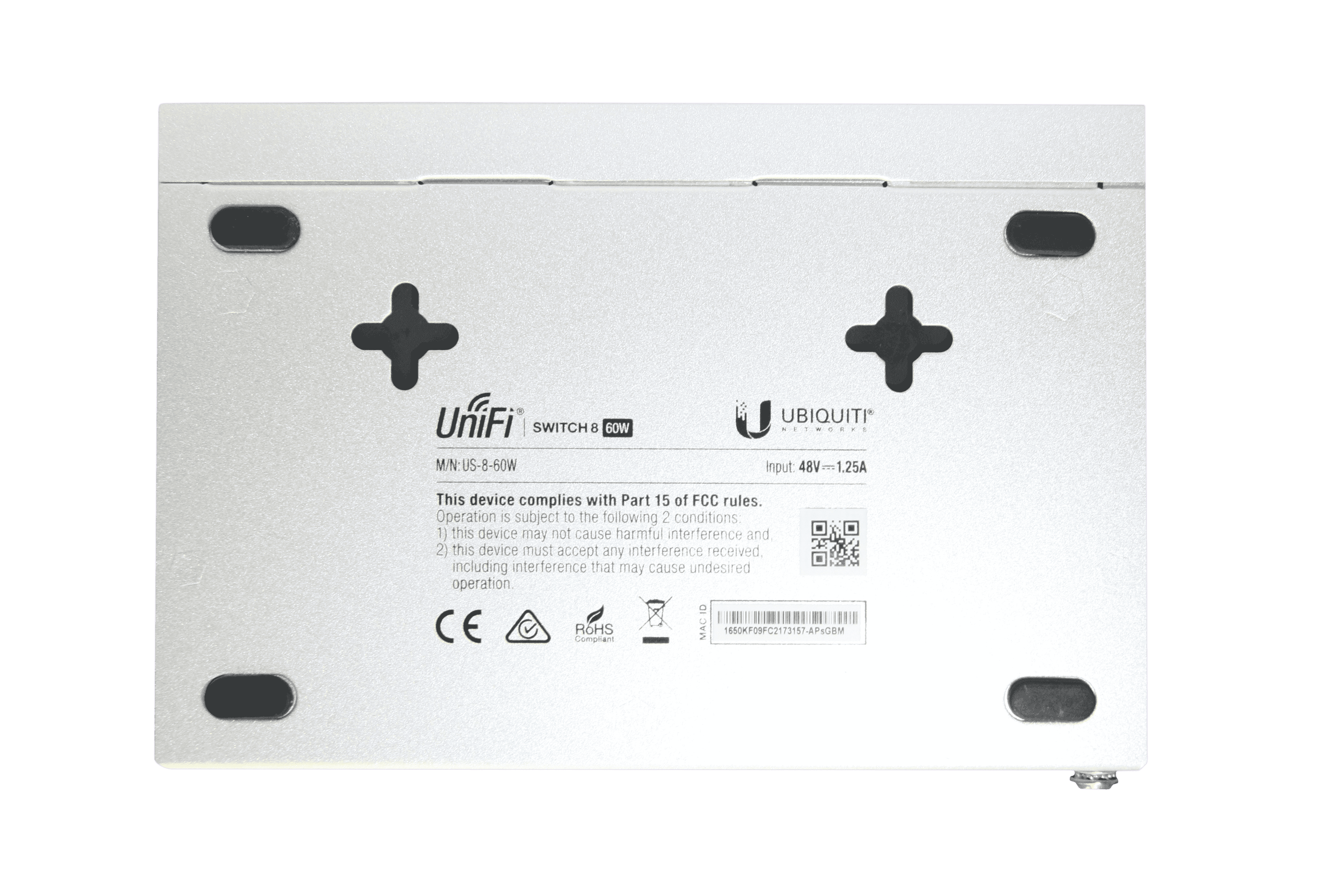

На нижней части корпуса устройства расположены специальные пазы под саморезы для установки устройства на стену, а так же четыре резиновые ножки предотвращающие скольжение при настольной установки свитча.

UniFi Swith 8 60w

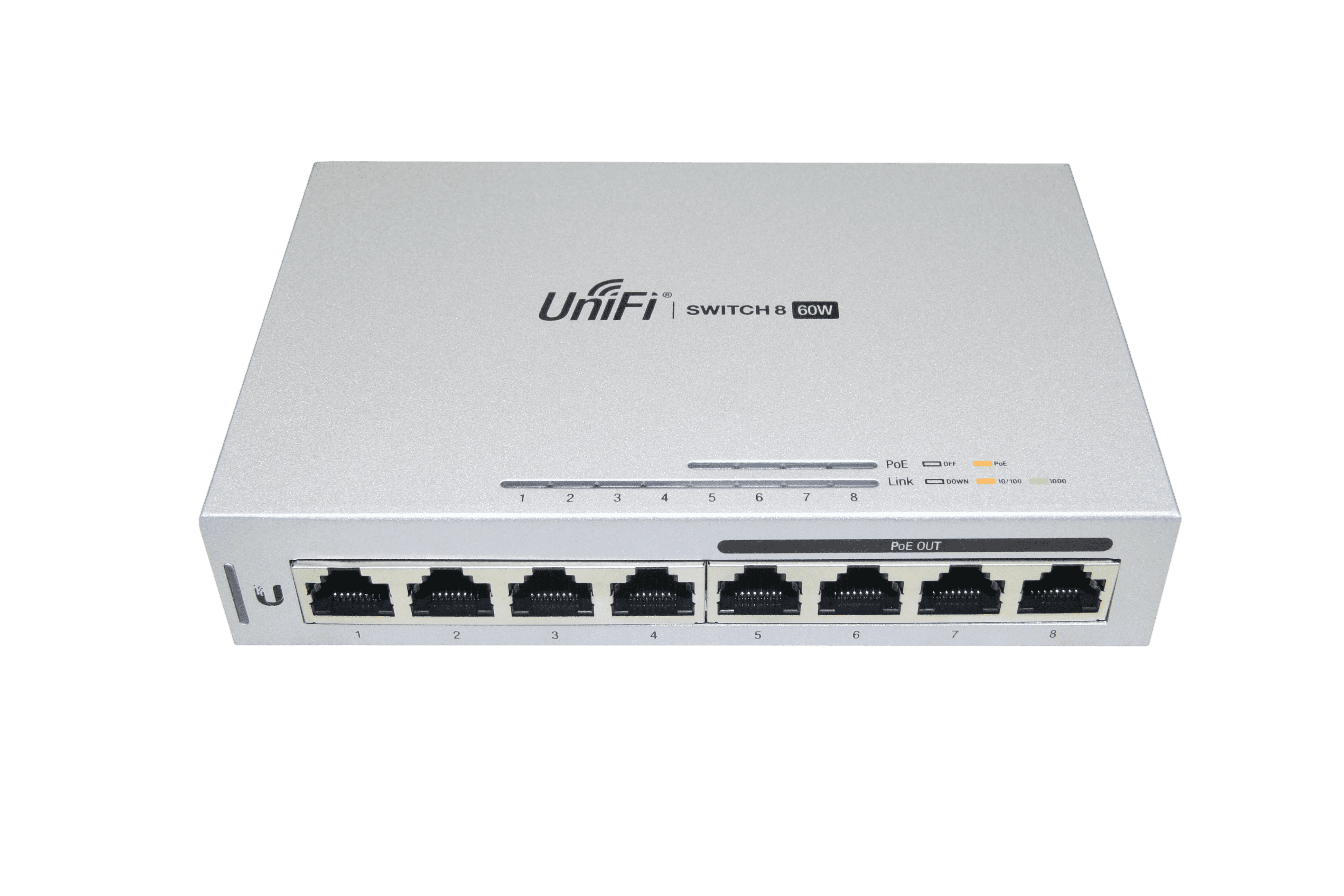

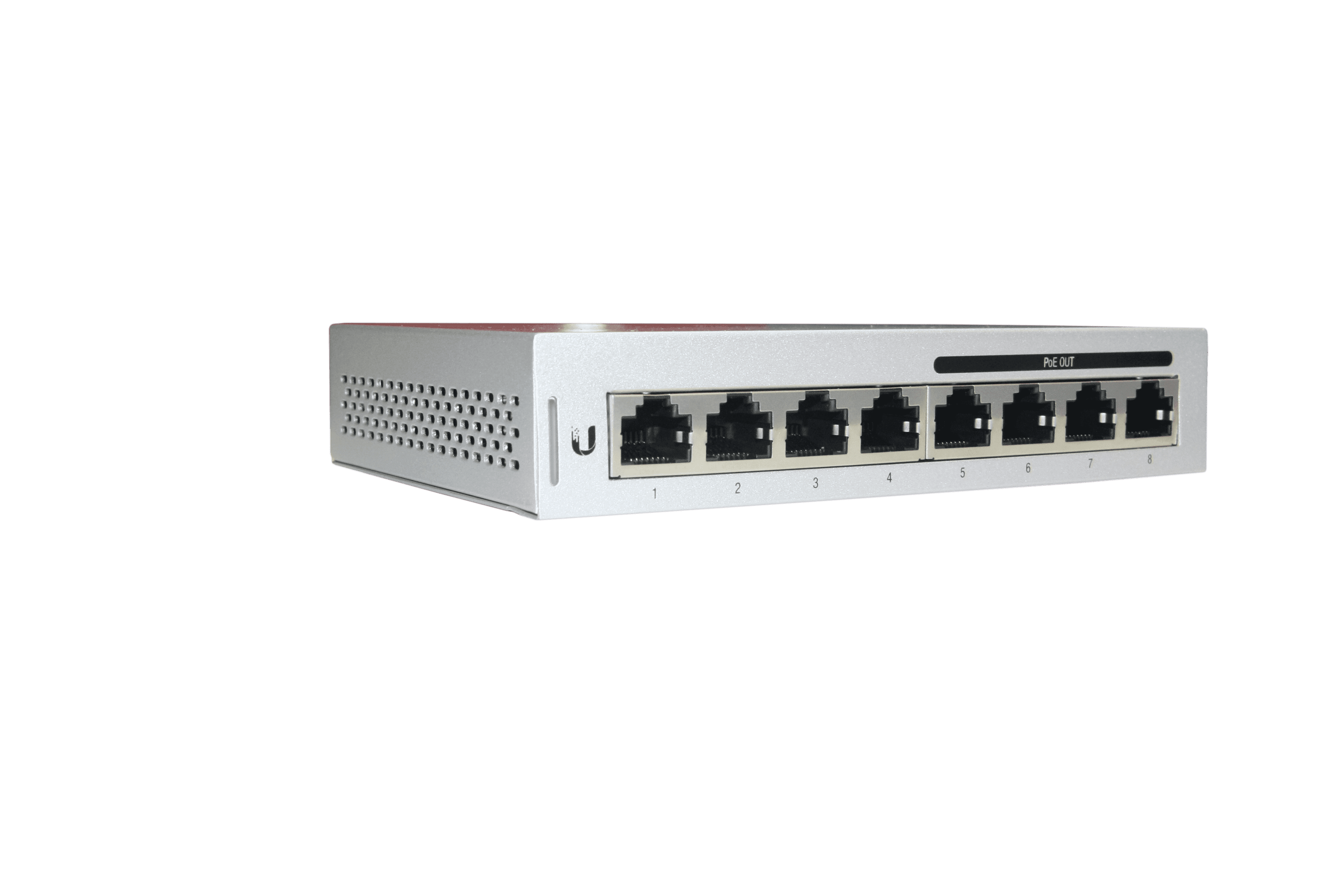

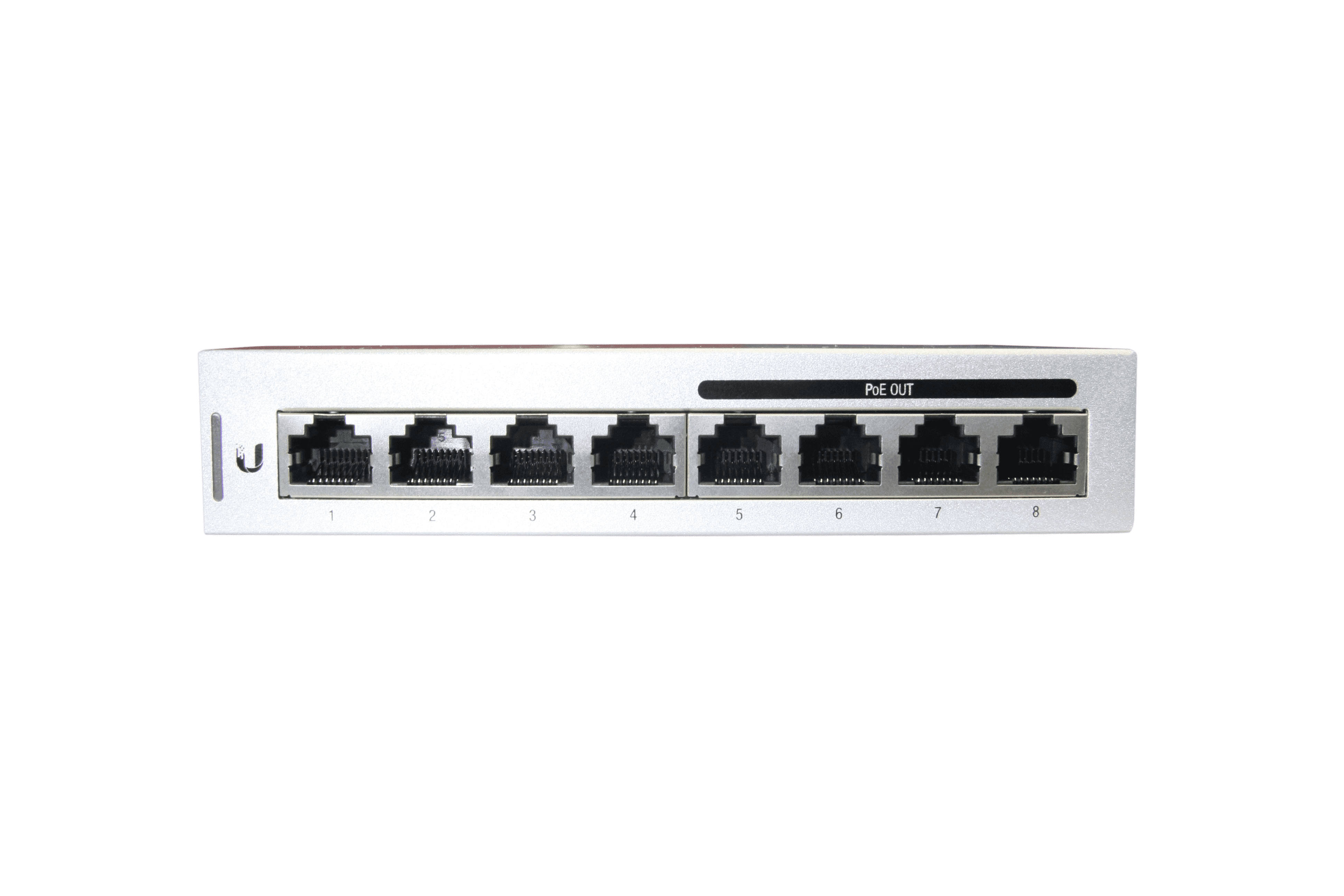

Всю переднюю панель UniFi Swith 8 60w занимают восемь гигабитных Ethernet портов. Порты с номерами от 1 до 4 предназначены только для работы с трафиком, а порты с номерами от 5 до 8 способны раздавать питание по схеме PoE IEEE802.3af, обеспечивая до 15.4 ватта мощности на один порт.

UniFi Swith 8 60w

Слева от портов, рядом с фирменным логотипом Ubiquiti расположена индикационная полоска, меняющая подсветку в зависимости от состояния коммутатора. Прерывистый белый означает загрузку свитча, чередование белого и синего информирует о том, что коммутатор занят, - к примеру выполняется обновление прошивки устройства.

UniFi Swith 8 60w

Синий постоянный сигнал подается в случае успешного подключения устройства к сети, мигание же синим включается в моаент физического поиска UniFi Swith 8 60w , при активации в меню UniFi Controller соответствующего пункта.

UniFi Swith 8 60w

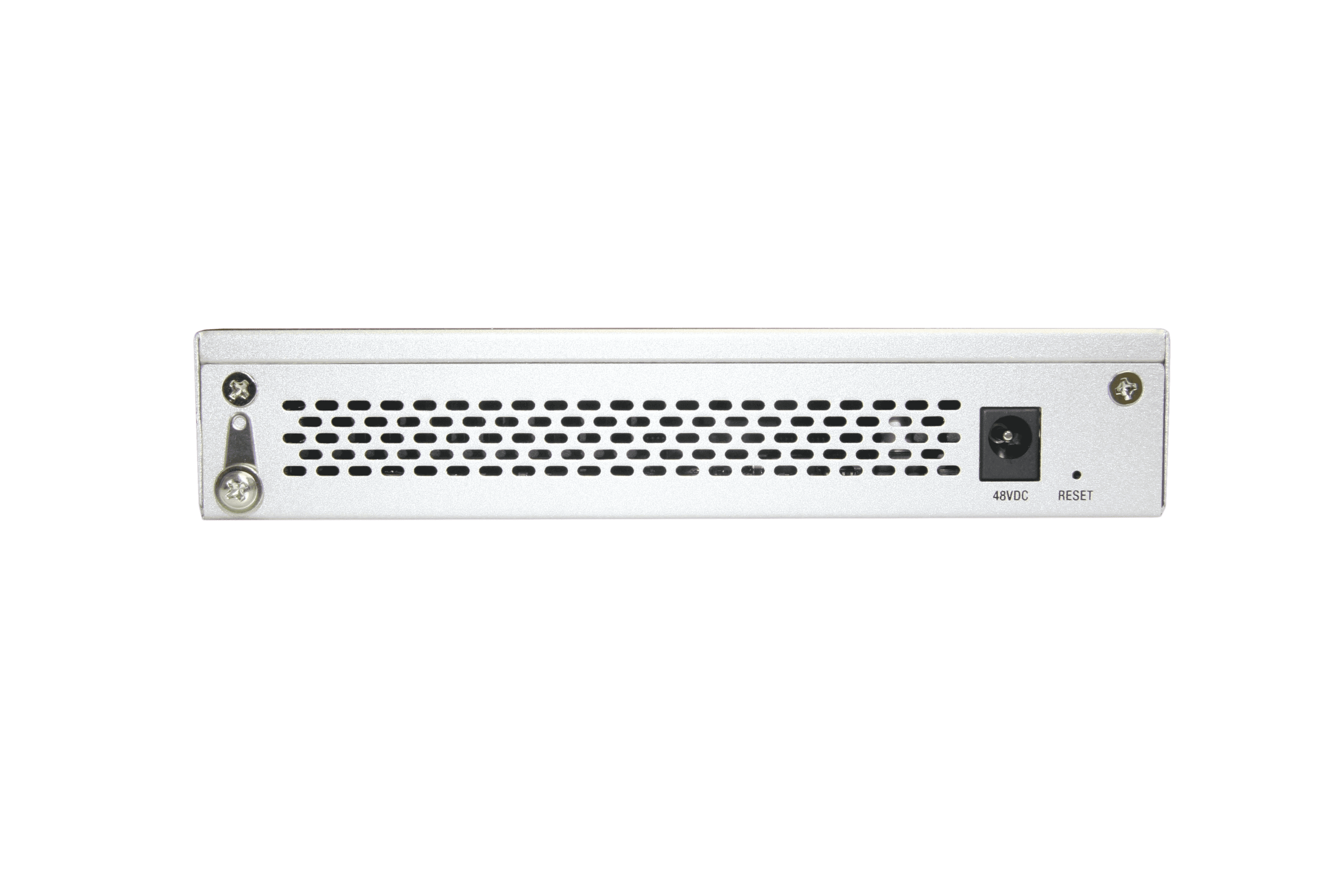

С обратной стороны устройства находится лишь разъем для подключения питания и контакт заземления. Все остальное пространство занимают вентиляционные отверстия, которые так же расположены и по бокам устройства.

UniFi Swith 8 60w

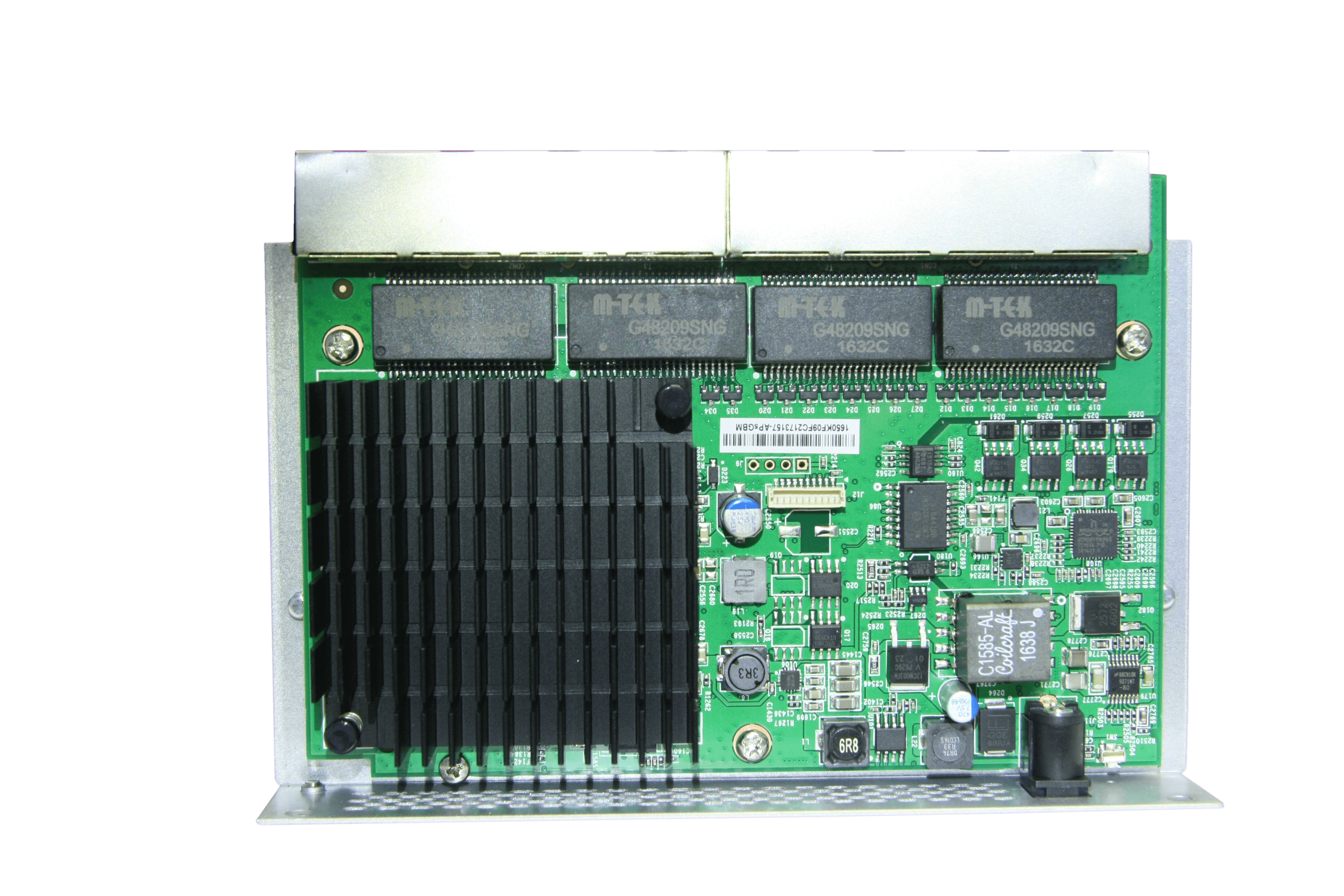

Всегда интересно, что скрывается внутри корпуса любого устройства. Сняв со свитча крышку в глаза сразу бросается массивный радиатор охлаждения процессора. Вентиляторов внутри нет, потому свитч совершенно бесшумен, однако, несмотря на пассивную схему охлаждения, свитч не перегревался в процессе наших тестов. Сама плата изготовлена безупречно. Никаких следов флюса, канифоли, и некачественного монтажа элементов при детальном осмотре замечено не было. Впрочем, высокое качество традиционно для продукции Ubiquiti .

UniFi Swith 8 60w

Железо использованное в UniFi Swith 8 60w впечатляет своей мощностью. Коммутационная часть устройства может обрабатывать до 16 гбит/сек (Switching Capacity). Такие показатели позволяют обрабатывать трафик при использования всех портов одновременно на максимальной скорости. Внутренняя пропускная способность составляет 8 гбит/Сек.

UniFi Swith 8 60w

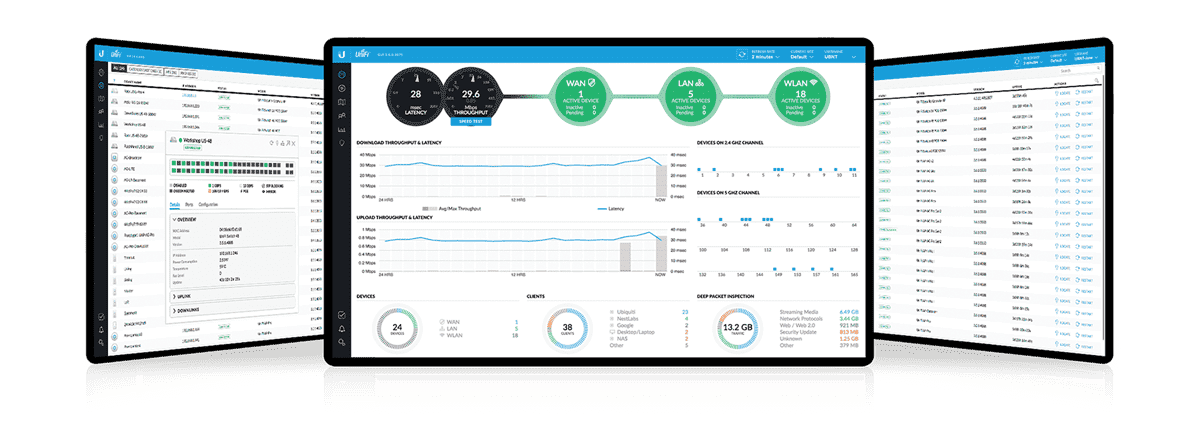

Для управления UniFi Swith 8 60w используется фирменный программный комплекс UniFi Controller. В его интерфейсе объединяются все устройства UniFi, позволяя централизованно управлять оборудованием, обновлять прошивки и просматривать статистику работы. Однако, для админов и любителей работы в терминале возможно управление свитчем через CLI.

UniFi Swith 8 60w

Завершая наш фотообзор и подводя небольшой итог хочется сказать что UniFi Swith 8 60w произвел на нас приятное впечатление. Устройство способно раздавать PoE, управляется через веб-интерфейс UniFi Controller и при этом максимально компактно. С его помощью можно обеспечить работу нескольких беспроводных точек доступа либо камер видеонаблюдения UniFi без использования серверного шкафа, поскольку UniFi Swith 8 60w благодаря своему внешнему виду без проблем размещается на стене или столе.
