Фотообзор EdgePoint R6

Эксплуатация сетевого оборудования вне помещений имеет множество особенностей. Чаще всего при наружном размещении коммутаторов, блоков питания и других подобных устройств используются герметичные всепогодные шкафы, которые предохраняют их от механических повреждений, попадания влаги и других неблагоприятных факторов воздействия окружающей среды. Однако даже в этом случае подойдет далеко не все оборудование, которое хорошо работает в серверной стойке. Все дело в том, что, несмотря на защиту шкафа, многие коммутаторы не любят перепадов температур, которые неизбежны при расположении шкафов под открытым небом. А подобное расположение, в свою очередь, далеко не редкость при развертывании базовых станций.

Таким образом, приходится искать модели оборудования с расширенным диапазоном рабочих температур, либо оснащать шкаф системой контроля температуры, что дополнительно усложняет работу и увеличивает итоговую стоимость. Как итог — для обеспечения питанием базовой станции и полноценной качественной коммутации, при использовании классической схемы необходим маршрутизатор либо коммутатор, PoE блок питания и сам шкаф, желательно оборудованный системой поддержания заданной температуры для предотвращения перегрева оборудования. Получается достаточно сложно и громоздко. В свете существования подобных проблем весьма перспективно выглядит новинка, разработанная инженерами Ubiquiti NetworksEdgePoint R6. Устройство является полноценным маршрутизатором уровня L3 и, помимо коммутации, способно раздавать питание PoE, а также выступать в роли оптического модема. А самое главное — для внешнего использования EdgePoint R6 не требуется никакой дополнительной защиты, поскольку корпус маршрутизатора всепогодный и гарантирует стабильную работу в любых погодных условиях.

EdgePoint R6

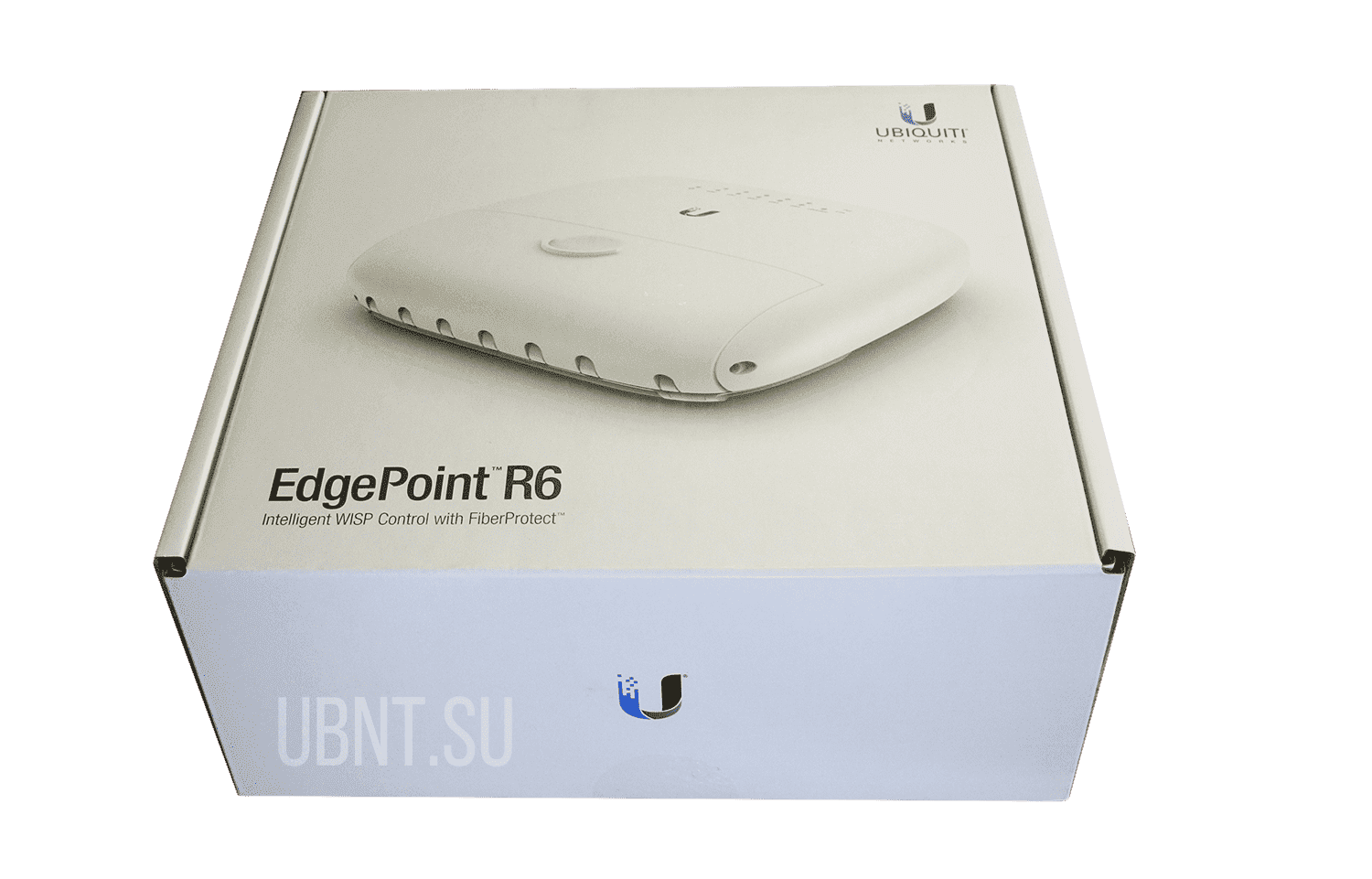

Маршрутизатор поставляется в картонной коробке с качественной полиграфией. На лицевой стороне можно увидеть изображение коммутатора, с обратной стороны находится различная техническая информация. Обязательно обращайте внимание на наличие голографического товарного знака Ubiquiti Networks, который гарантирует подлинность приобретённого изделия.

EdgePoint R6

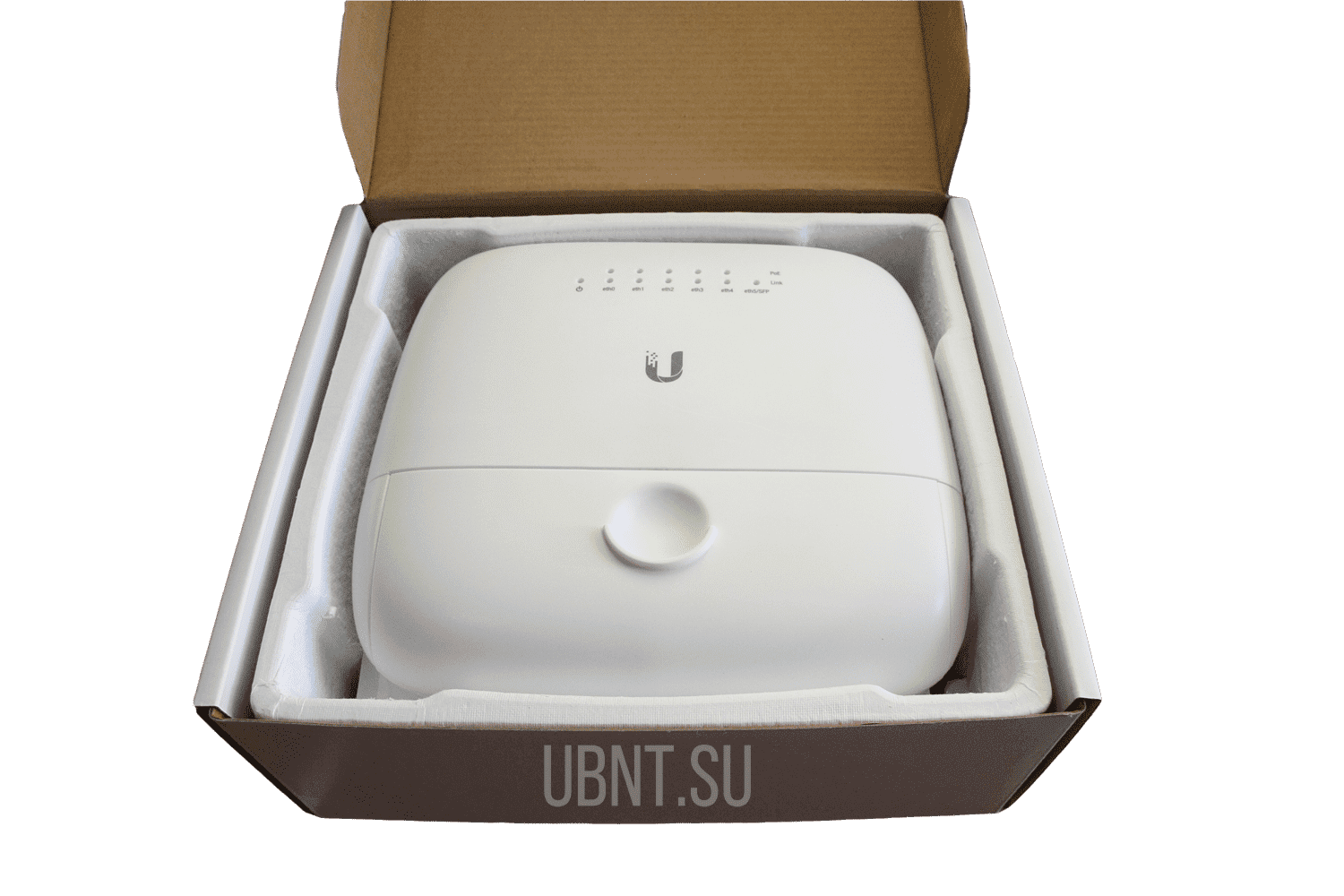

Открыв коробку, мы видим героя нашего обзора — EdgePoint R6. Устройство упаковано хорошо и находится в специальной форме, которая минимизирует риск повреждений от тряски во время транспортировки, что весьма актуально, учитывая большие расстояния и не всегда качественную работу транспортных компаний в нашей стране.

EdgePoint R6

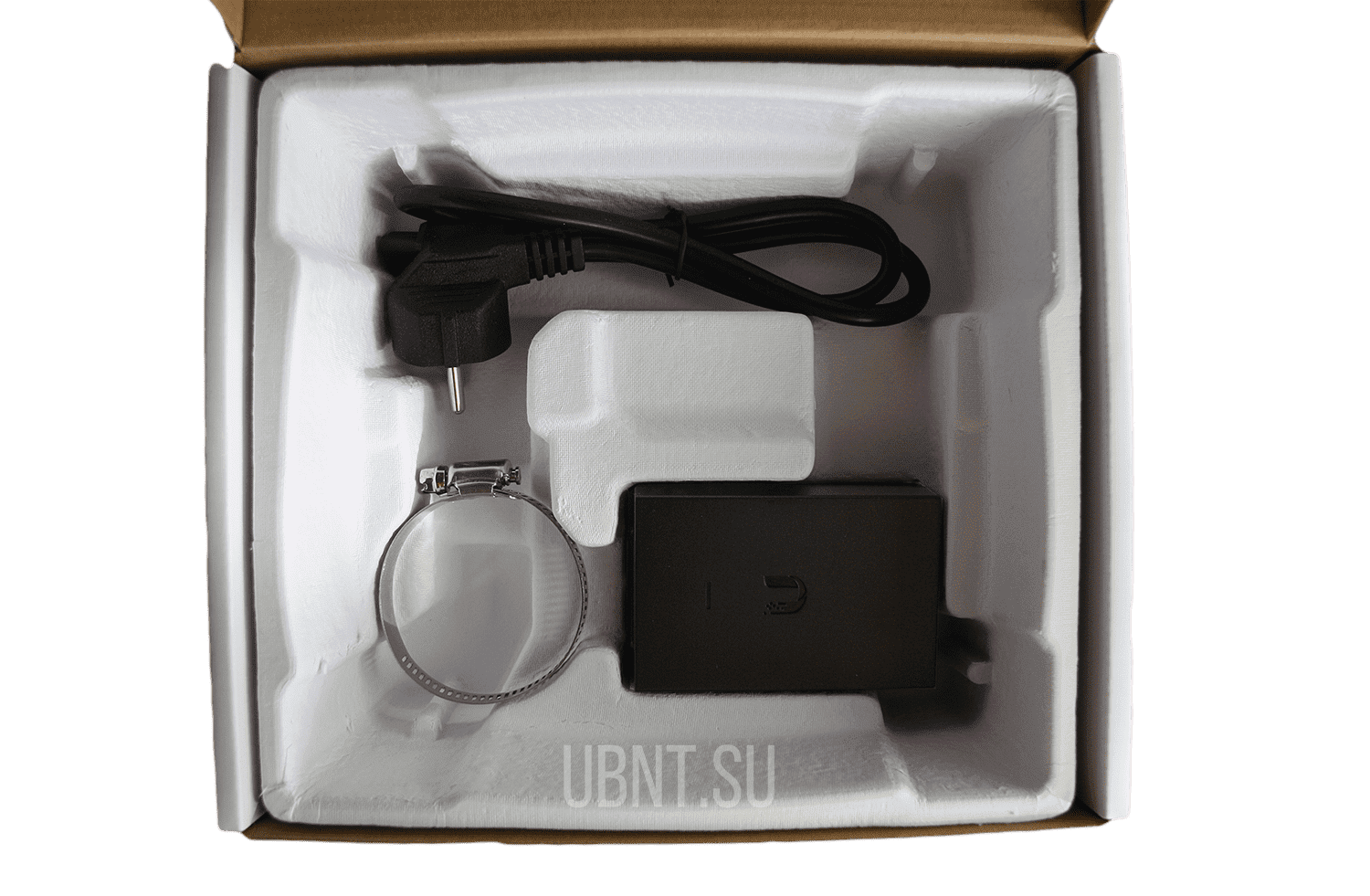

Под маршрутизатором в специальных нишах располагаются дополнительные аксессуары. В комплект поставки входит PoE блок питания, сетевой кабель, хомут-стяжка для установки устройства на трубчатую основу, а также руководство пользователя с детальными инструкциями по его эксплуатации и настройке.

EdgePoint R6

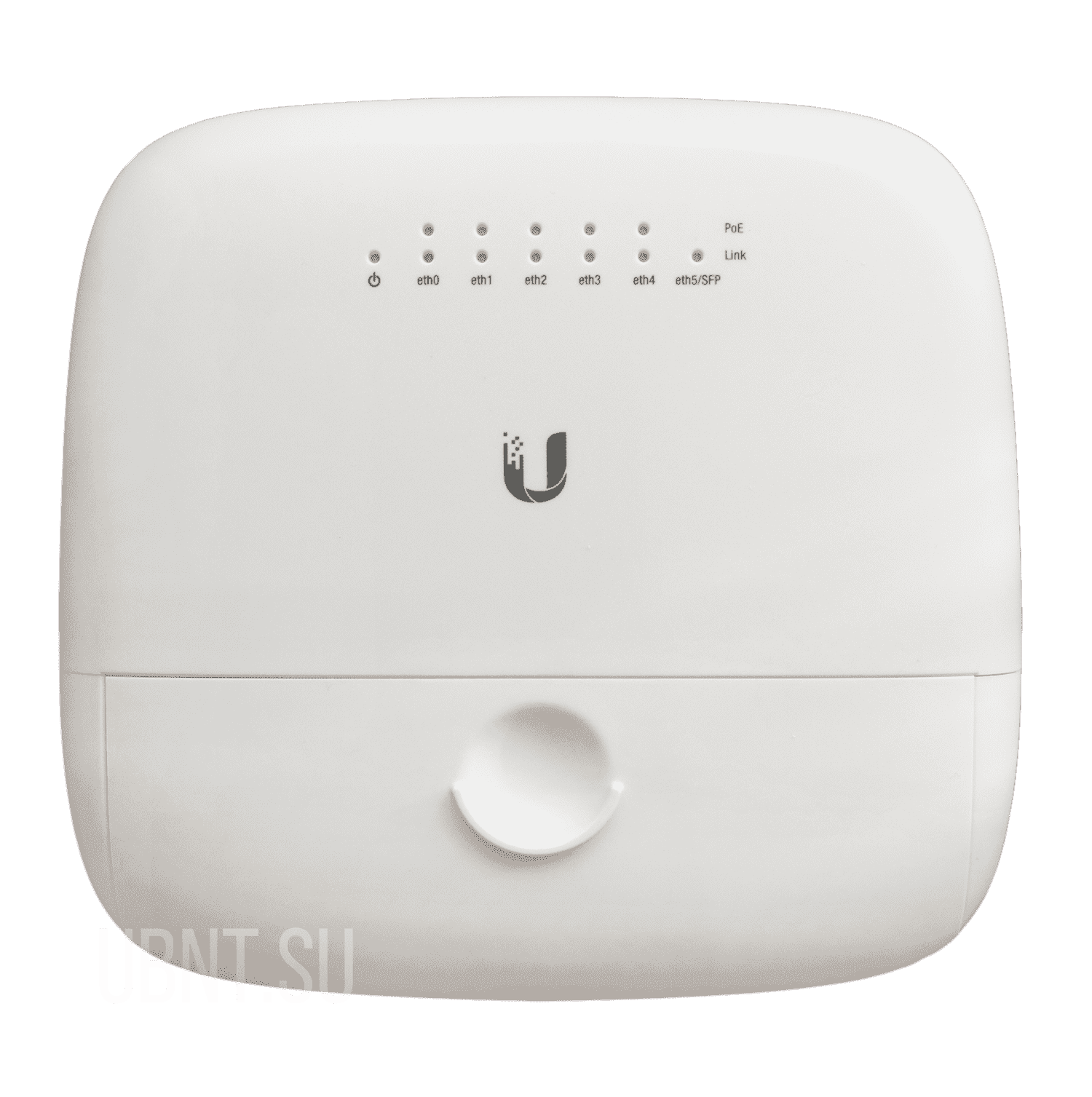

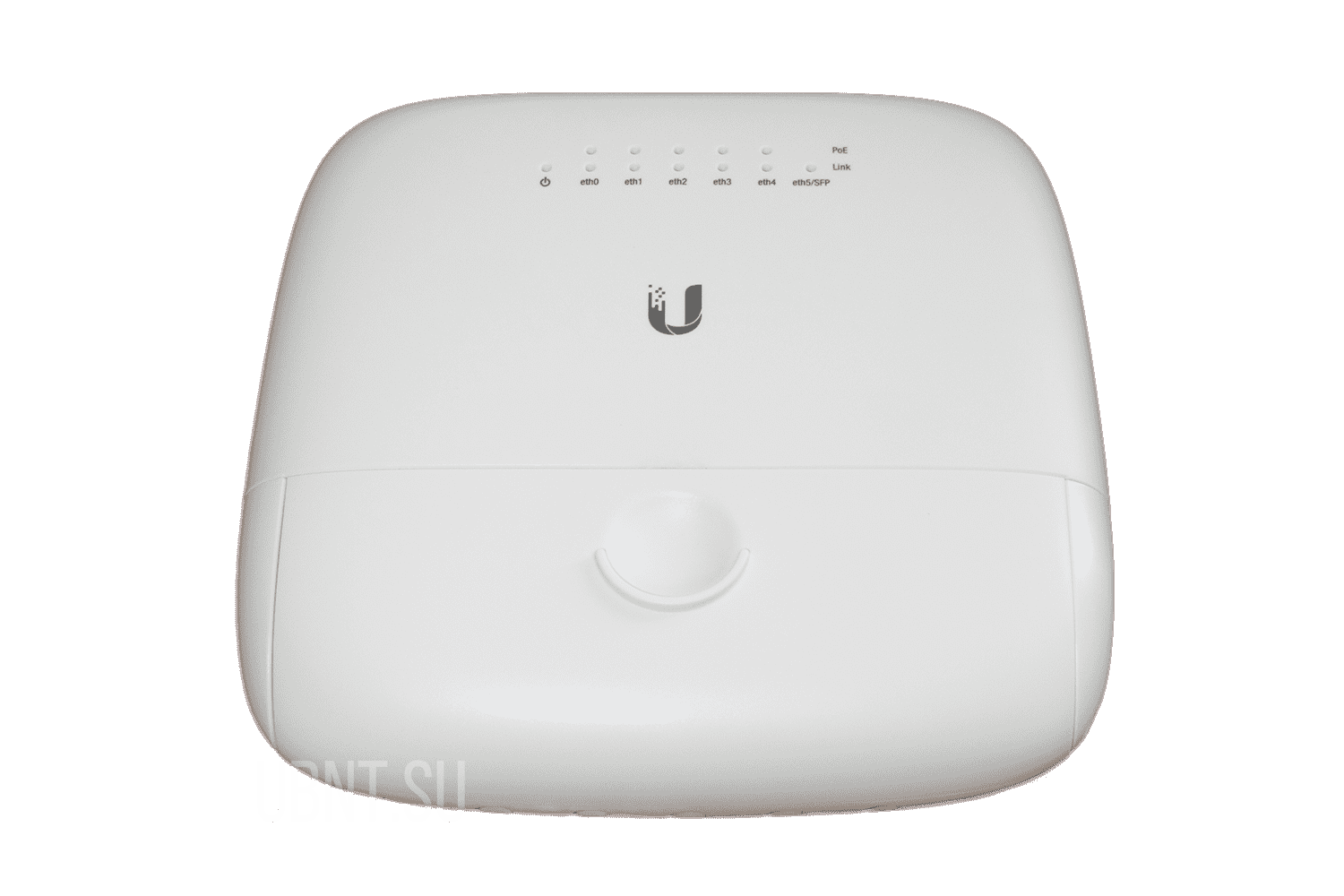

Внешний вид нового маршрутизатора традиционно для продукции от Ubiquiti Networks футуристичен. Устройство имеет форму квадрата, однако максимально скругленные углы создают ощущение лаконичности и сглаженности, подчеркивая инновационность модели. На лицевой стороне расположена панель светодиодной индикации, которая позволяет, бросив беглый взгляд на устройство, оценить активность портов и наличие соединения.

EdgePoint R6

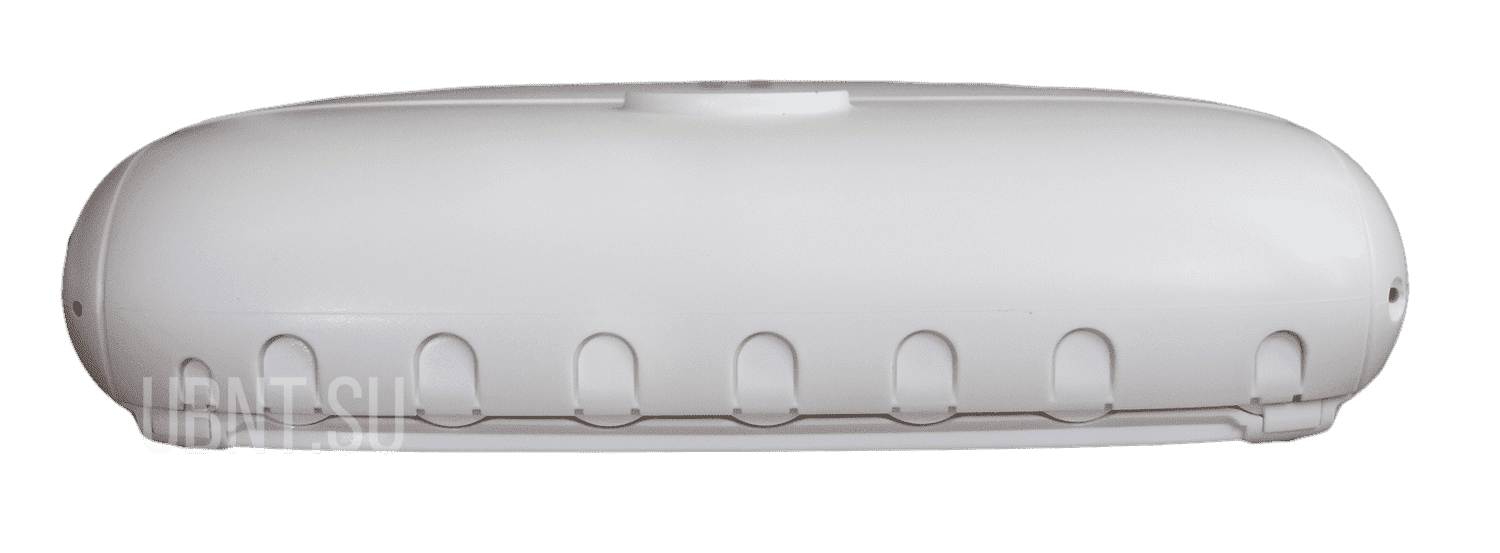

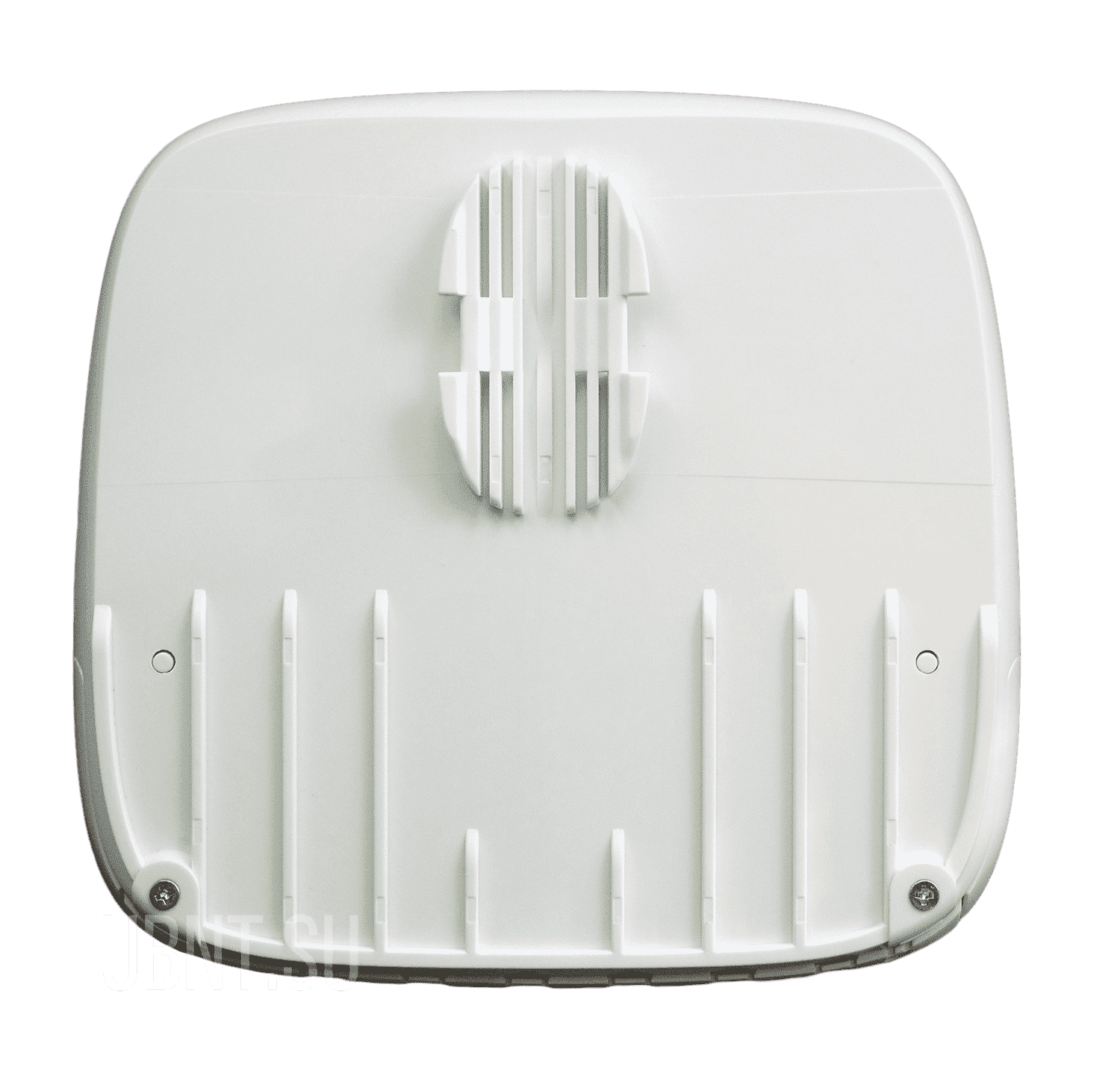

С обратной стороны корпуса можно увидеть крепежную площадку, чрез которую продевается металлический хомут стяжка, фиксирующий коммутатор на трубчатом основании.

EdgePoint R6

Коммутатор поддерживает протоколы маршрутизации OSPF, RIP и BGP, QoS приоретизацию трафика, VLAN. Управление настройками коммутатора доступно как через веб-интерфейс, который имеет традиционный для программных продуктов от Ubiquiti Networks интуитивно понятный интерфейс, так и через консоль с использованием SSH и Telnet.

EdgePoint R6

Двухъядерный процессор MIPS1004Kc с частотой 880 MHz, использованный в маршрутизаторе, обеспечивает хороший запас вычислительной мощности и гарантирует стабильную работу даже при интенсивном использовании и активном трафике в сети. Объем оперативной памяти составляет 256 Мб DDR3-1600.

EdgePoint R6

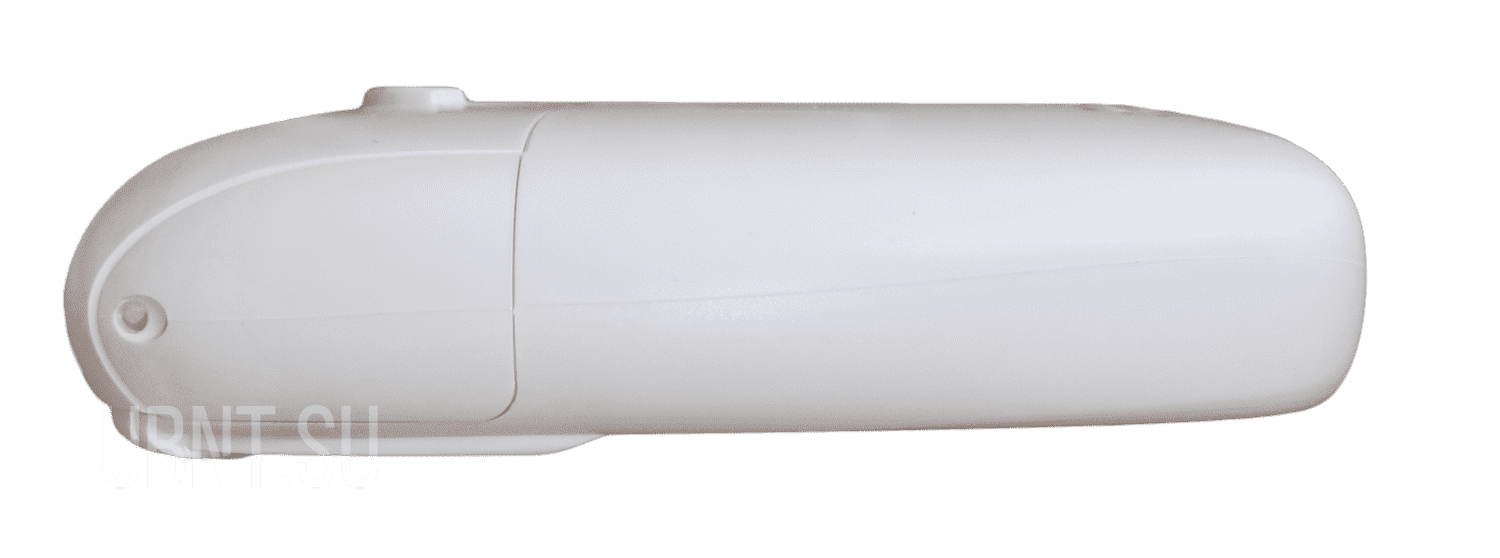

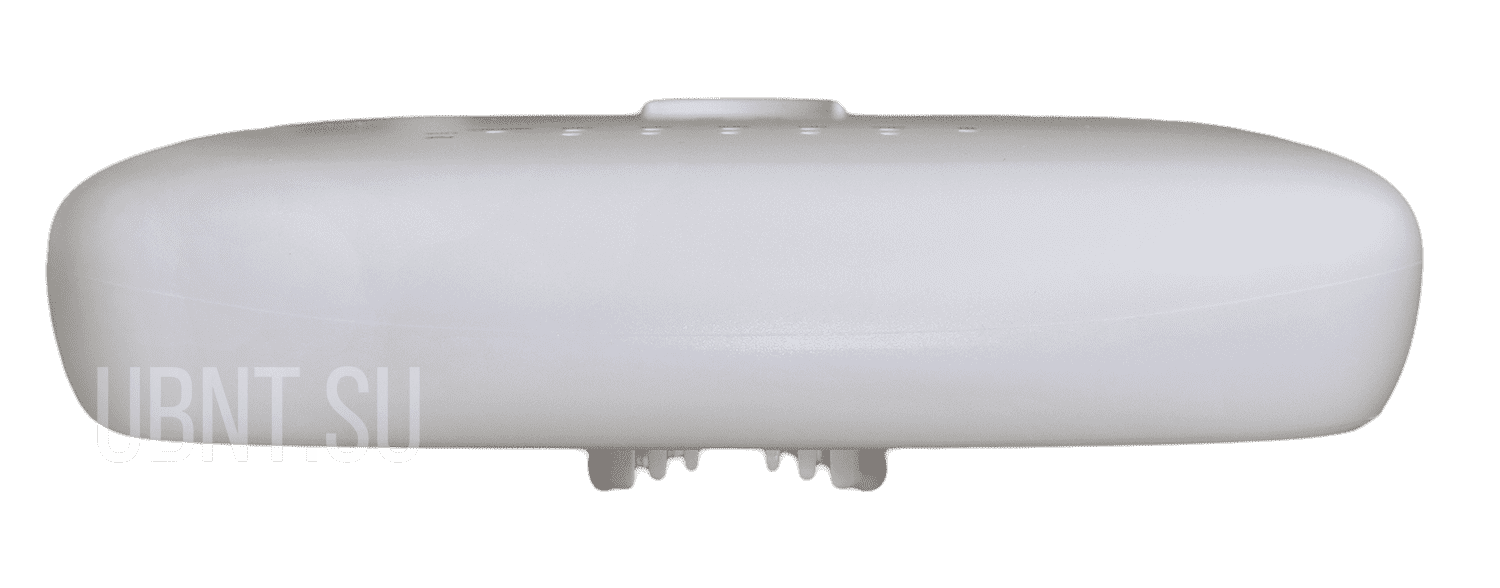

Развернув устройство, с торца мы можем увидеть крышку, которая скрывает под собой отсек с портами. Упершись пальцем в специальный выступ и нажав вниз — на себя, легко снимаем крышку.

EdgePoint R6

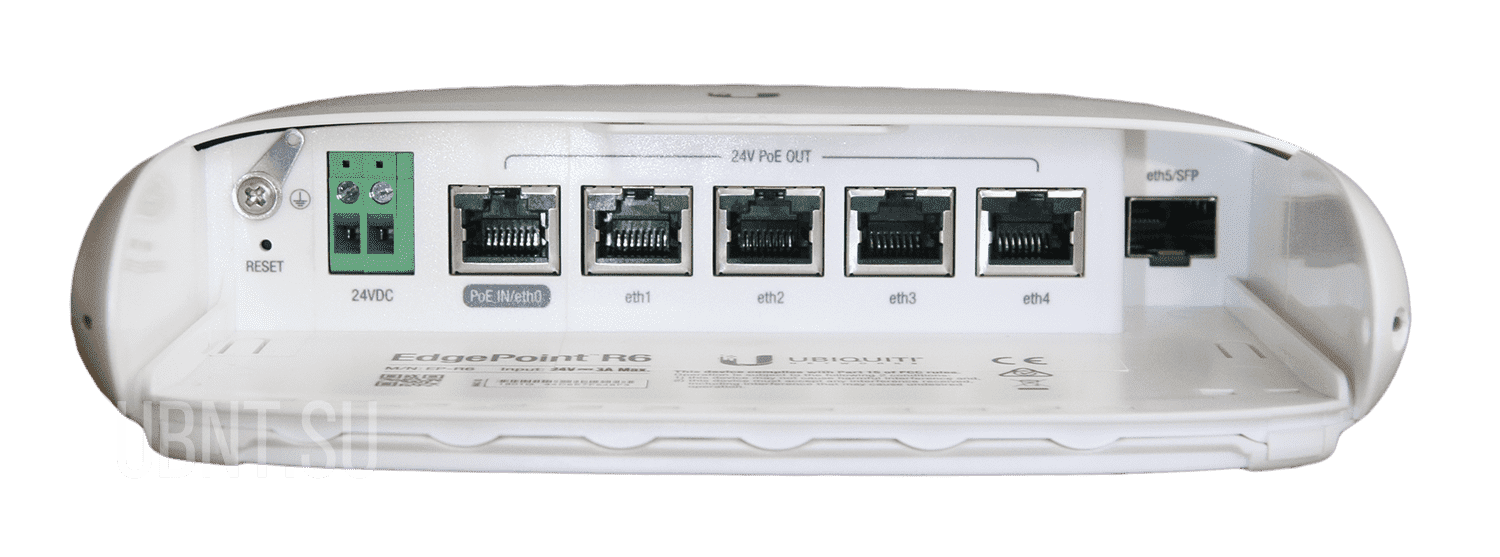

Маршрутизатор имеет 5 гигабитных Ethernet портов с поддержкой PoE. Порт с номером 0 и обозначением «PoE in» предназначен для энергоснабжения маршрутизатора, тогда как другие предназначены для раздачи питания любому совместимому оборудования. Также, помимо Ethernet портов, маршрутизатор оснащен комбинированным SFP/Eth портом для подключения к оптоволокну. Слева, около кнопки перезагрузки, можно увидеть клеммную колодку 24v, которая является альтернативным вариантом питания маршрутизатора наряду с PoE.

EdgePoint R6

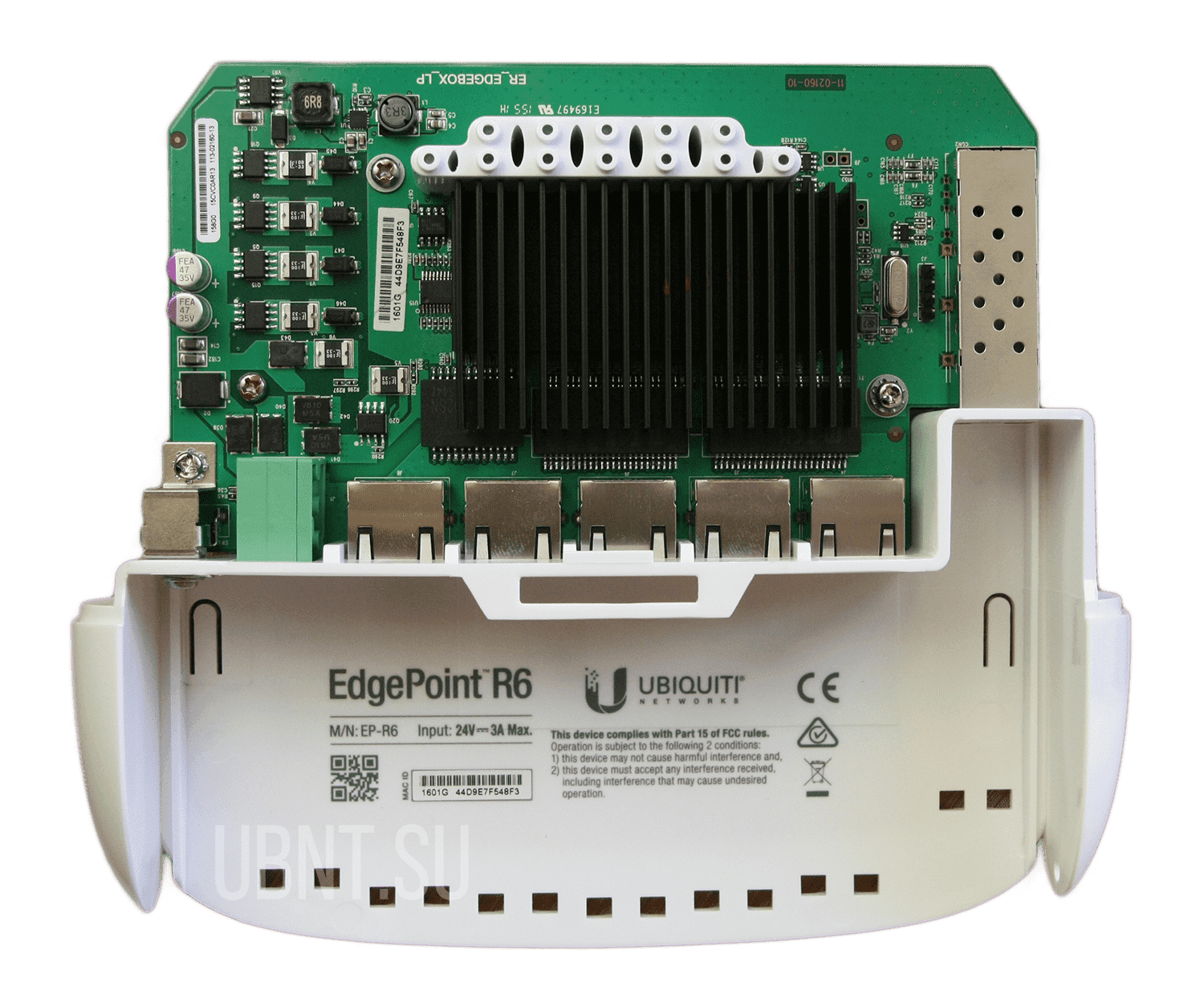

Отвинтив два винта с обратной стороны корпуса и аккуратно отжав фиксирующие крепления, можно разобрать устройство. Корпус EdgePoint R6 состоит из двух частей, которые надвигаются друг на друга по направляющим, соединяясь в одно целое. Внутри взгляд сразу же падает на массивный радиатор охлаждения, закрывающий почти всю поверхность материнской платы, с процессором и модулями памяти.

EdgePoint R6

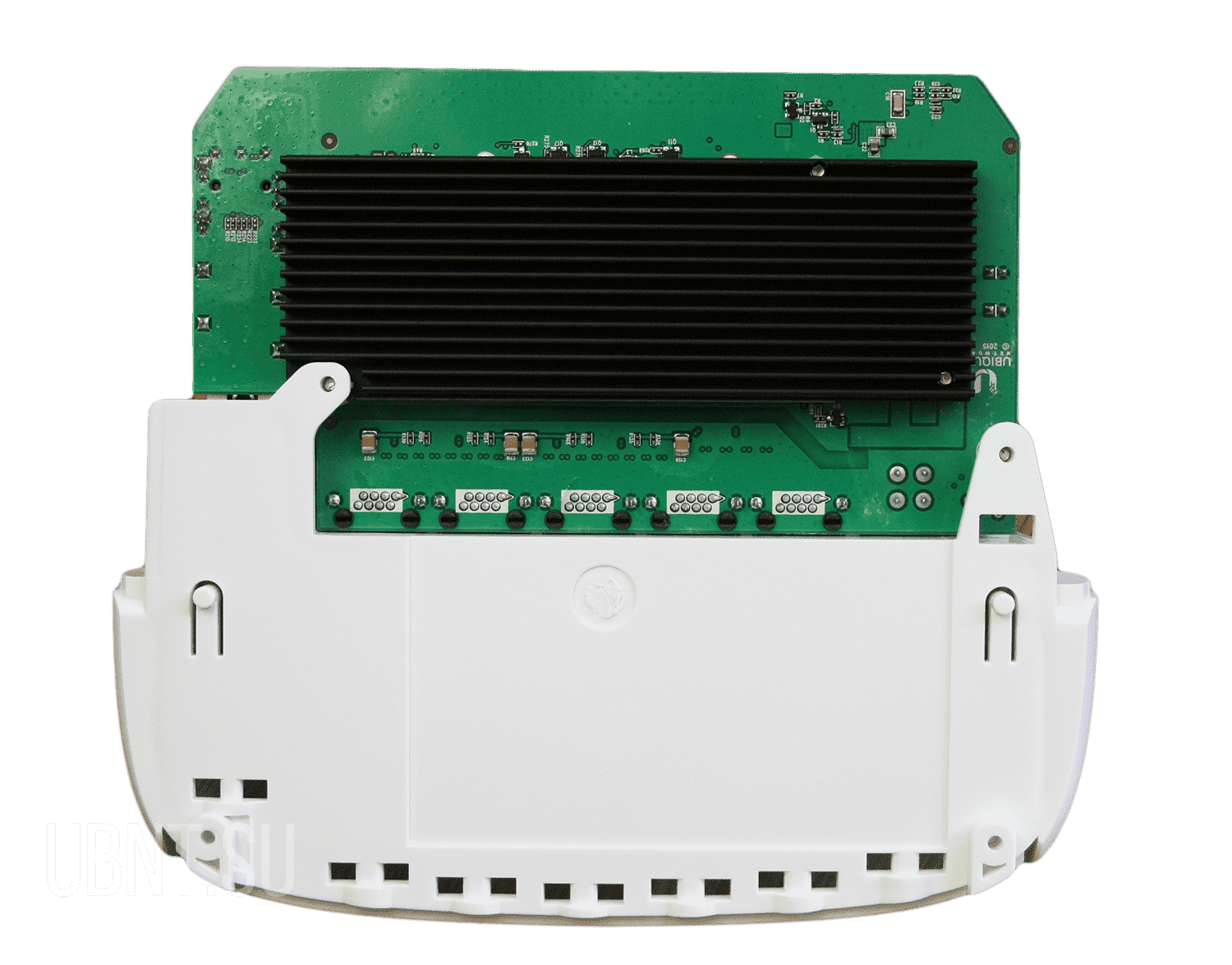

С обратной стороны расположен второй крупный радиатор охлаждения, который, аналогично первому, закрывает собой практически всю поверхность материнской платы, вместе с расположенными элементами. Об охлаждении устройства разработчики явно позаботились хорошо, перегрев маршрутизатору не грозит. Обращает на себя внимание качественный монтаж электронных компонентов и аккуратная пайка.

EdgePoint R6

Как итог обзора хочется сказать, что EdgePoint R6 — очень нужная и полезная новинка, которая заменяет собой сразу несколько устройств, позволяя таким образом минимизировать затраты при создании базовых станций и значительно упростить процесс монтажа. Маршрутизатор пригодится везде, где есть необходимость эксплуатации оборудования вне помещений, особенно в сложных погодных условиях.
