Профессиональное радиооборудование чаще всего не отличается малыми размерами. Что неудивительно, поскольку для его эффективной работы необходимы высоковольтные цепи обладающие большой мощностью, качественные фильтры сигнала. Все это делает довольно непростым создание компактных устройств такого класса. Однако из любого правила бывают исключения.
И сегодня мы представим вашему вниманию яркий пример подобного исключения — точки доступа серии Bullet от Ubiquiti Networks.

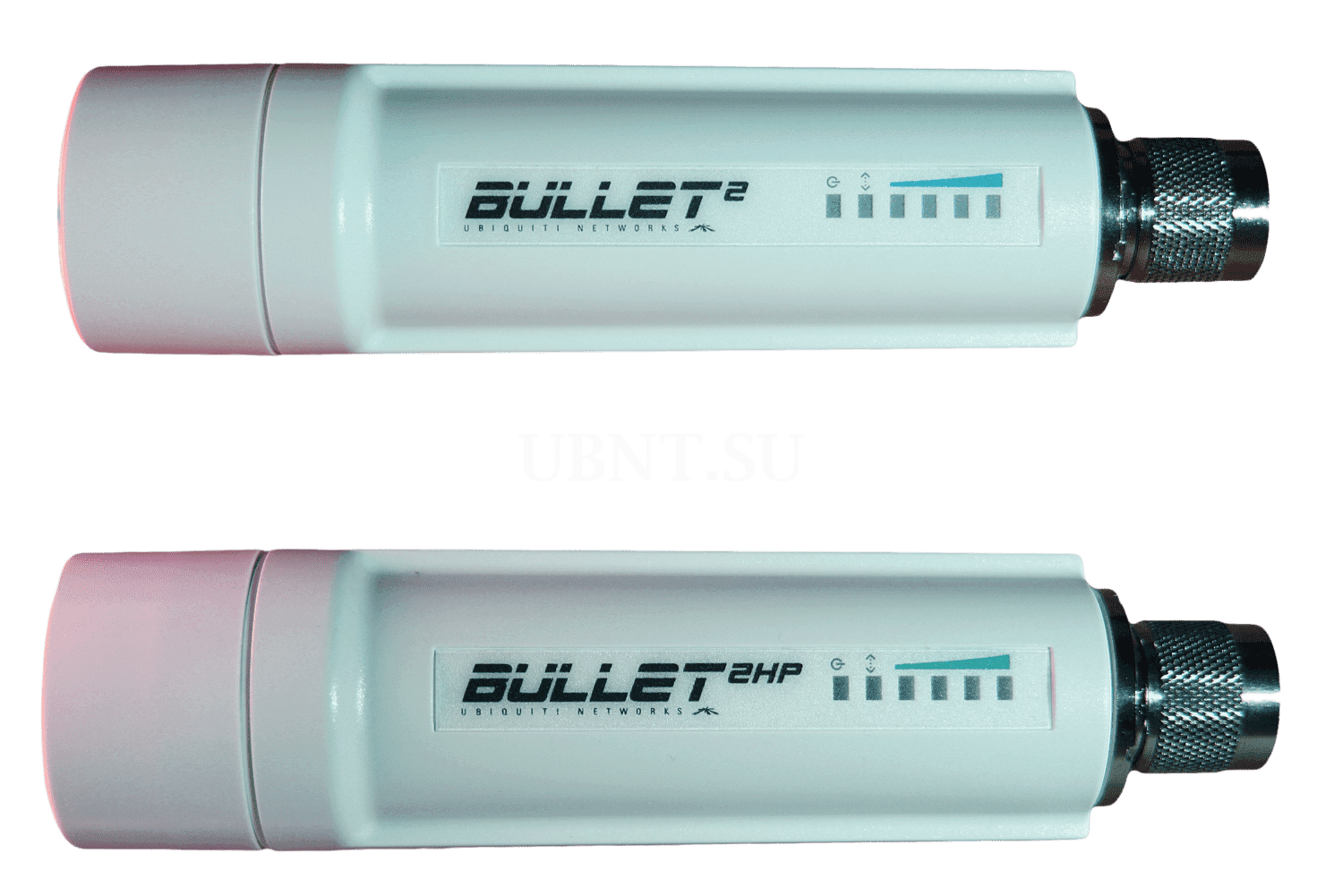

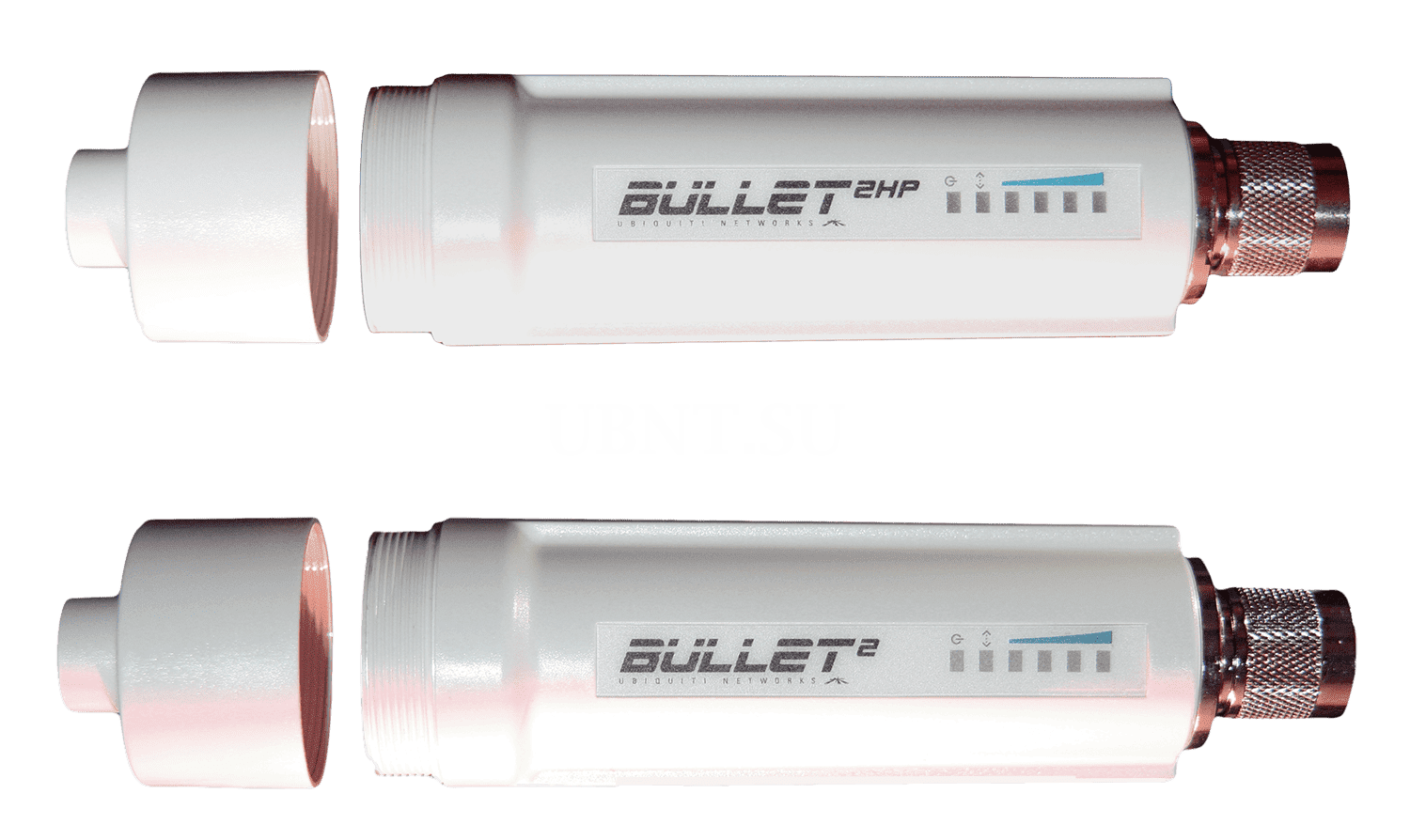

Bullet относятся к оборудованию профессионального уровня. Характеристики точек доступа зависят от конкретной модели. Младшая Bullet 2 оснащается радиомодулем с мощностью до 100 МВт, старшая модель Bullet 2 HP получила более серьезную усилительную частью и имеет мощность 800 МВт.

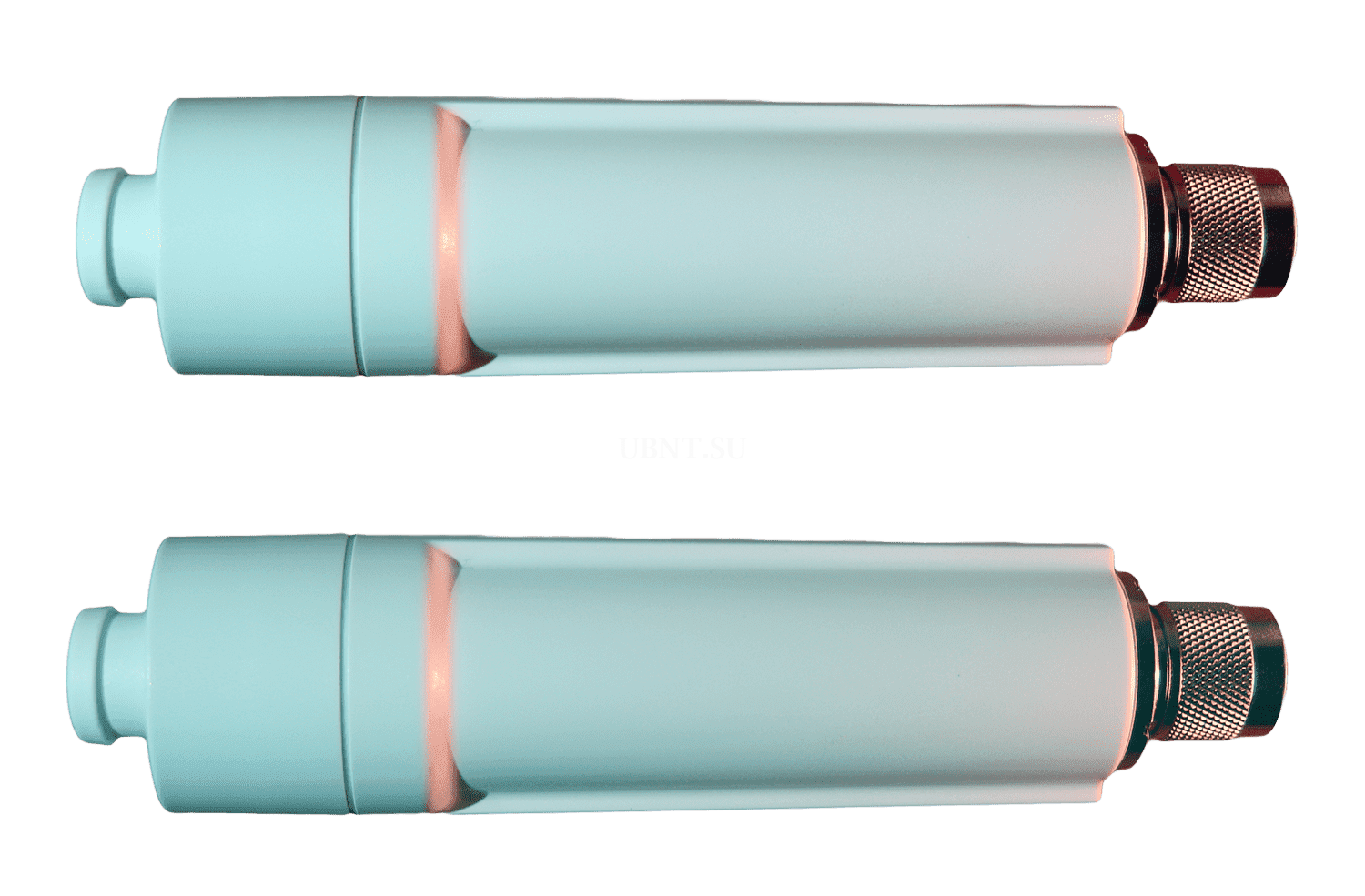

Несмотря на подобные характеристики, точки доступа беспрецедентно компактны. Длинна корпуса составляет всего лишь 15 см при весе 180 грамм! Дизайн устройств весьма оригинален и внешне точки доступа действительно чем то напоминают пулю — Bullet.
Встроенных WiFi антенн у Bullet нет. Для их работы необходимо приобрести внешнюю антенну, тип которой следует подбирать исходя из условий использования. В случае развертывания радиомостов, следует применять направленные антенны, обладающие максимальным коэффициентом усиления. При создании базовых станций, напротив, следует обеспечить равномерное покрытие сигналом окружающей площади, в таком случае хорошо подойдут секторные либо всенаправленные антенны, например, Omni AO 2415 или Omni AO 2412.

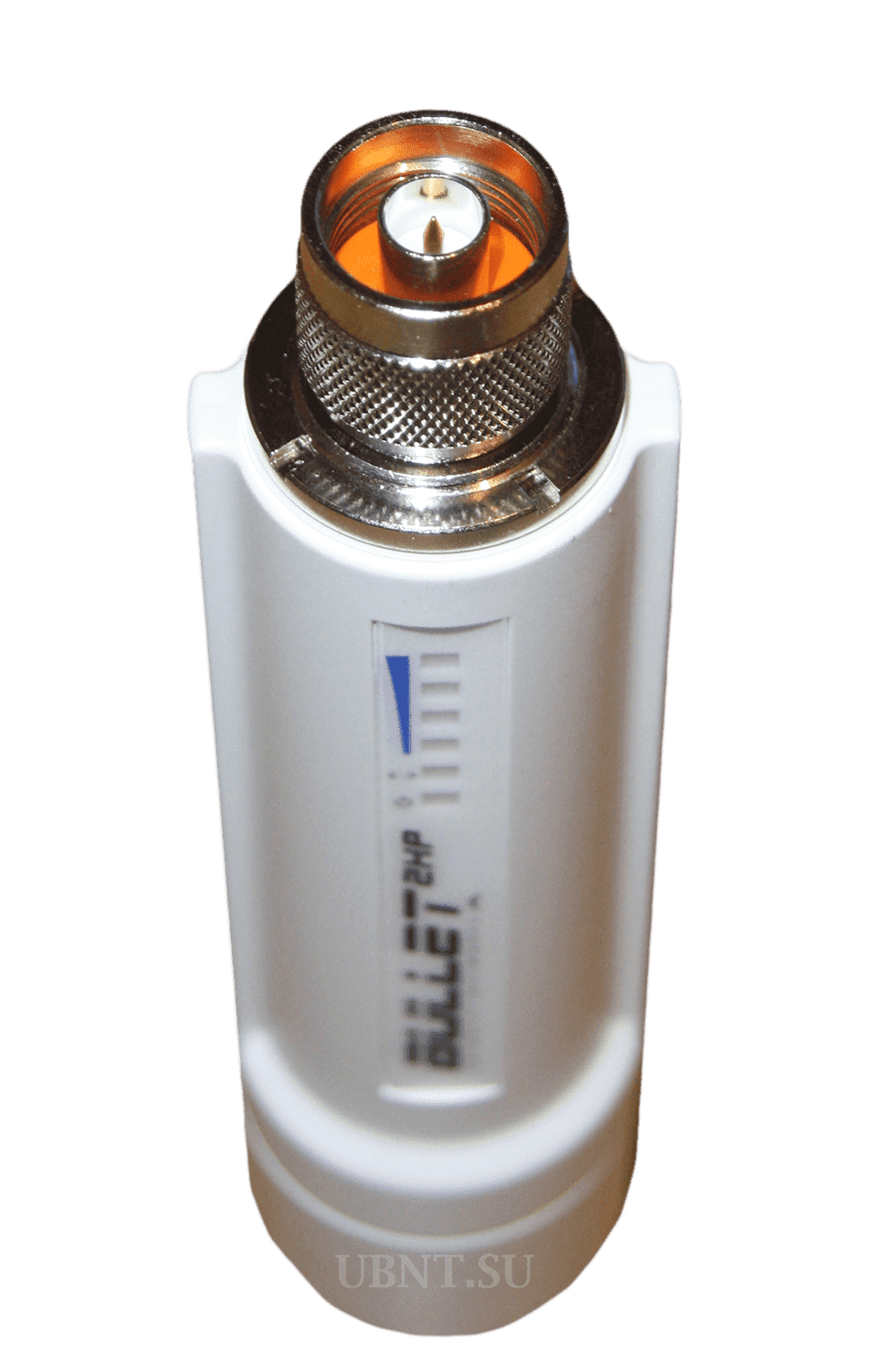

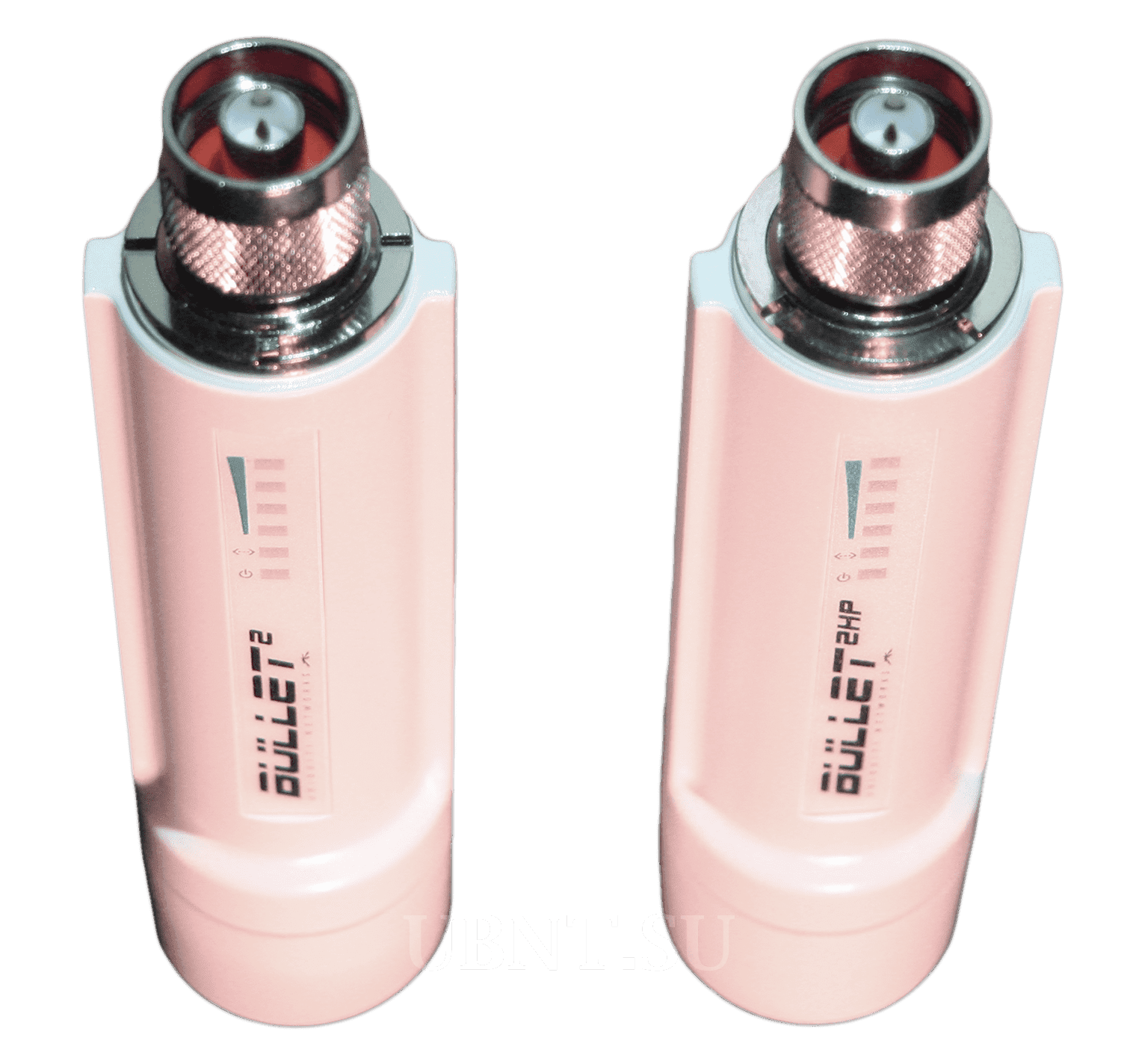

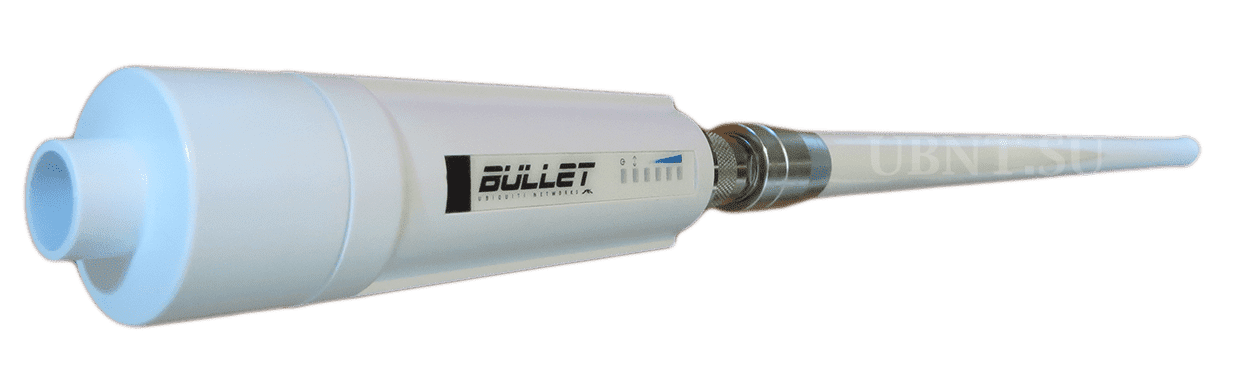

Малый вес и габариты Точки доступа делают возможным их крепление непосредственно к антенному разъему N типа, без фидерного кабеля, что положительно сказывается на работе всей системы, поскольку исключается лишнее соединительное звено, вызывающее неизбежные потери сигнала. Максимальная дальность соединения в случае применения Bullet с направленными антеннами достигает 50 км при использовании однотипных устройств и наличии прямой видимости между ними.
Точки доступа поддерживают стандарт WiFi 802.11 b/g и могут применяться не только для создания каналов связи на большие расстояния, но и при необходимости развернуть хот-спот для подключения пользовательских WiFi устройств. Специфика WiFi такова, что при слабом сигнале устройства автоматически переходят на более простые модуляции сигнала для обеспечения стабильной связи в условиях плохого приема. Именно поэтому цветастые и красиво сделанные китайские WiFi роутеры SOHO класса, со множеством WiFi антенн и заявленной поддержкой самых последних ревизий стандарта WiFi, обещающие сотни мегабит скорости «по воздуху», на деле едва способны поддерживать соединение за двумя межкомнатными перегородками — слабость радиомодуля не позволяет получить уровень сигнала, необходимый для высокоскоростного соединения.
С Bullet ситуация абсолютно иная. Инженерный уровень проектирования устройства, высокое качество элементной базы и большой запас по мощности гарантирует расчетную скорость соединения в самых сложных условиях, а использование совместно с Bullet высокочувствительных антенн гарантирует стабильную связь даже с такими маломощными клиентами, как смартфоны и планшеты.

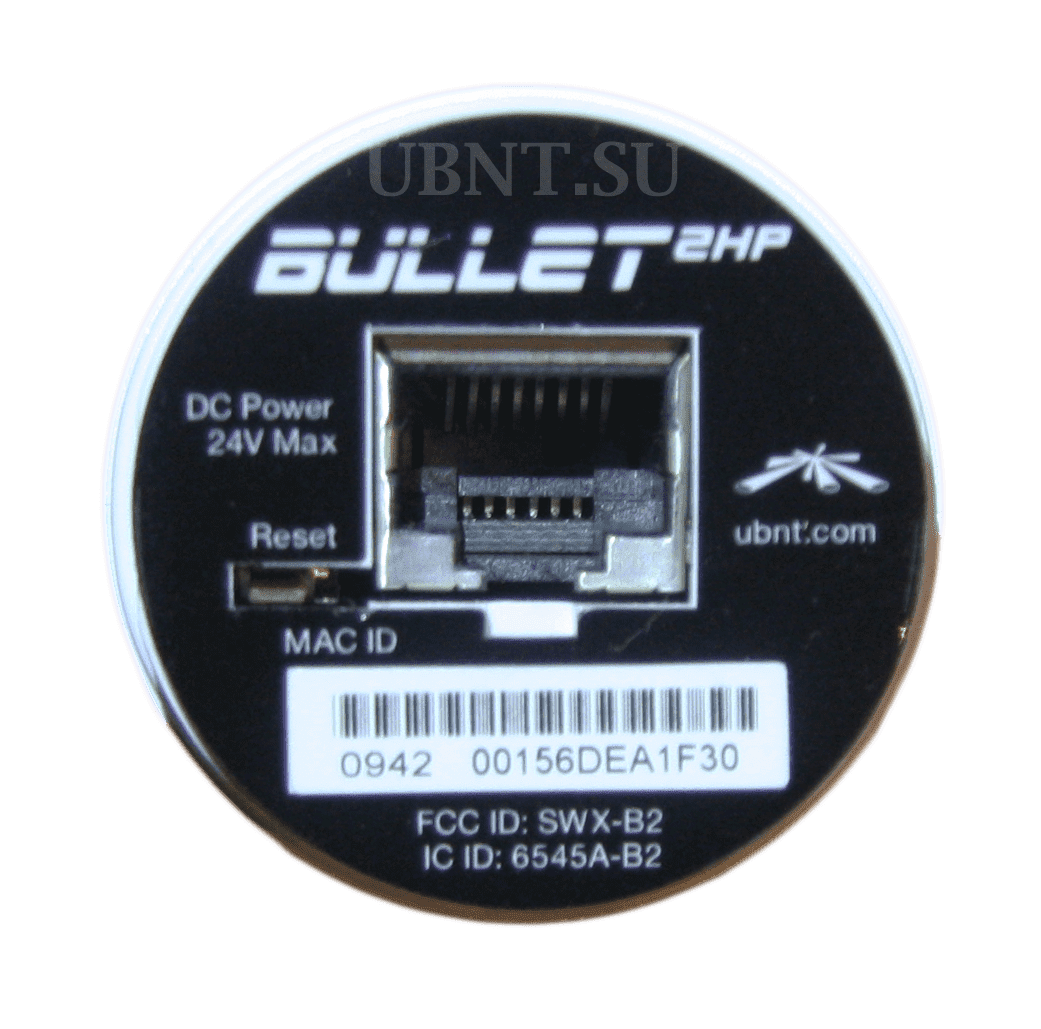

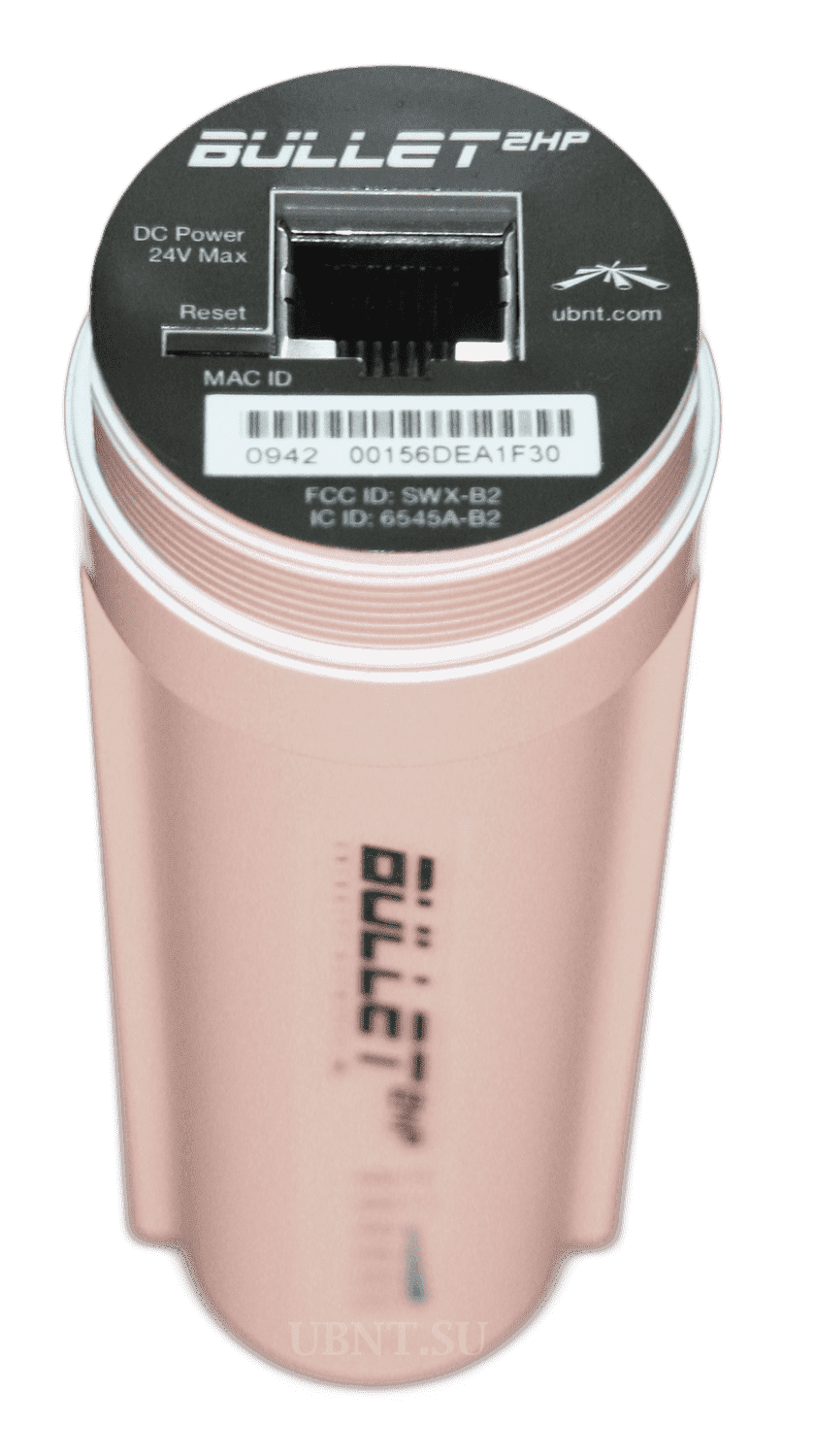

Питание устройств организовано по схеме PoE 24 и подается по свободным жилам кабеля через Ethernet порт, находящийся под завинчивающийся крышкой в нижней части корпуса.

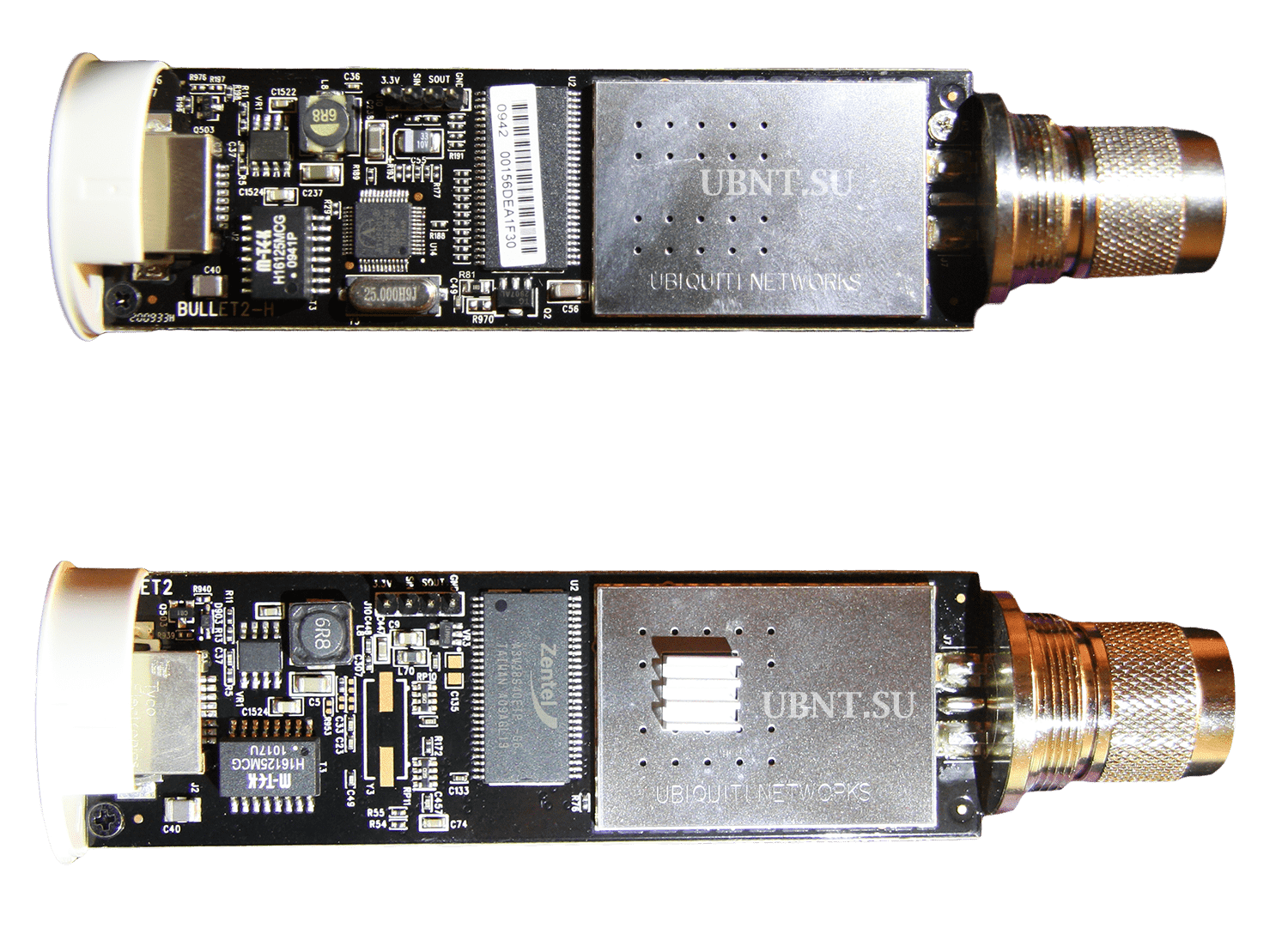

Открутив накидную шайбу около антенного разъема, можно разобрать точку доступа. Внутри мы увидим небольшую материнскую плату. Радиомодуль сверху закрыт металлическим экраном. На материнской плате более мощной Bullet можно увидеть металлический радиатор охлаждения.

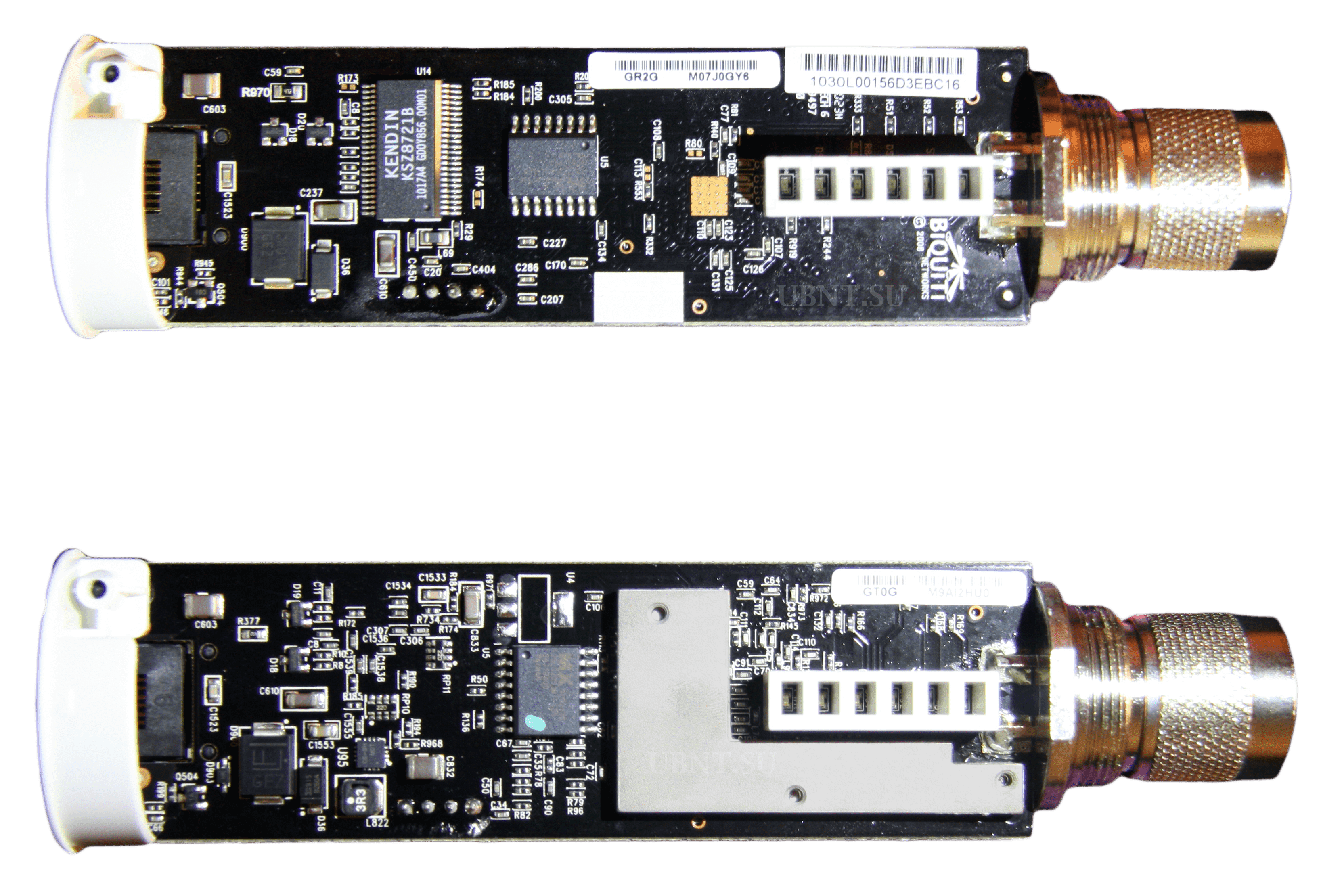

Качество изготовления самой платы, монтаж и пайка элементов выполнены аккуратно и не вызывают никаких замечаний. Интересной конструктивной особенностью платы является расположение микросхем, которые находятся с обоих сторон платы, что позволило минимизировать ее размер.
Точки доступа имеют всепогодное исполнение, их корпус герметичен и обеспечивает надежную защиту электронных компонентов от загрязнений, попадания воды, а также механических повреждений. Диапазон допустимых для эксплуатации температур составляет от — 20 до + 70 градусов, позволяя использовать Bullet вне помещений в любое время года.
Подводя итог нашему фотообзору, нельзя не отметить уникальности предложенного инженерами Ubiquiti Networks решения. Сочетание компактности и высокой мощности позволяет использовать Bullet в условиях, где затруднено применение другого оборудования, благодаря чему точки доступа и сегодня остаются весьма востребованными на рынке, обеспечивая стабильную связь в самых сложных условиях.
