Связь в любых условиях.
Нестандартные частоты от Ubiquiti.

Сегодня с развитием беспроводной цифровой связи радиоэфир, особенно в крупных городах, все более загружен. Особенно это выраженно при выборе для связи наиболее популярных диапазонов 2.4 и 5 ГГц, которые используются множеством различных внешних точек доступа самых разных производителей. Зачастую, бывает невозможно установить устойчивый линк на данных частотах даже используя узконаправленные антенны. Конечно, технические ноу-хау Ubiquiti, к примеру - полосовые фильтры AirPrisme или GPS синхронизация данных сильно помогают, но исправить ситуацию возможно далеко не всегда.

Кардинальным решением вопроса, безусловно, является развертывание соединения в нестандартных частотных диапазонах. И здесь ассортимент точек доступа Ubiquiti весьма интересен и разнообразен. Именно о подобных моделях мы и поговорим в нашем обзоре разобрав какая точка доступа и для каких задач будет оптимальным решением.

Нестандартные частоты от Ubiquiti.

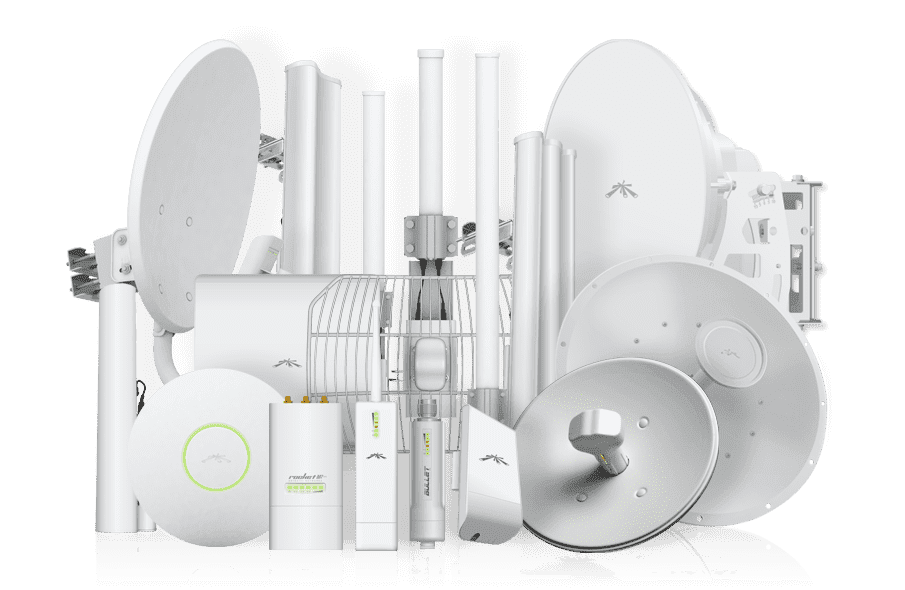

В арсенале компании используются самые разные частоты, от 900 мгц в точках доступа Rocket m900 и до 24 ГГц в провайдерских радиомостах AirFiber.

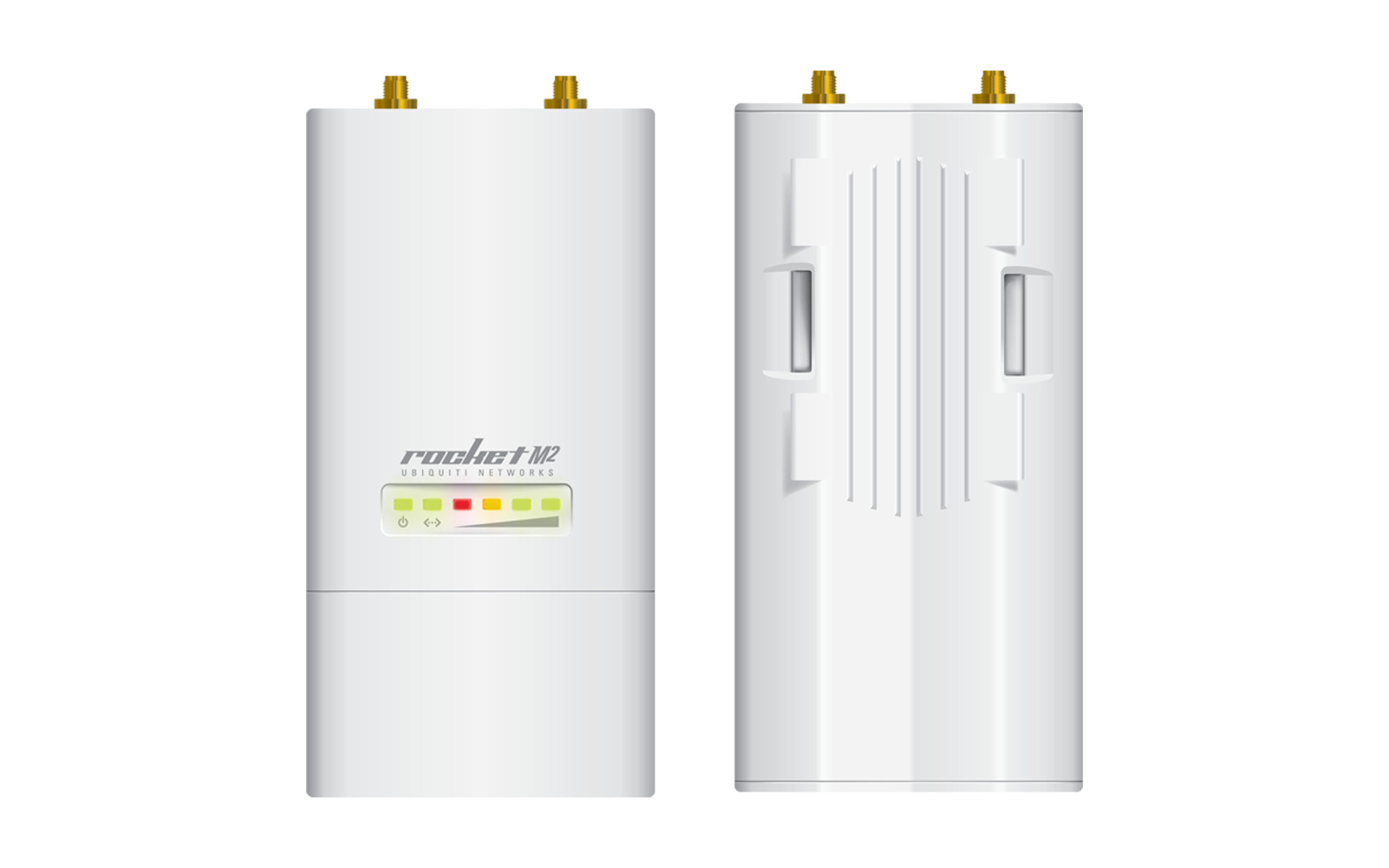

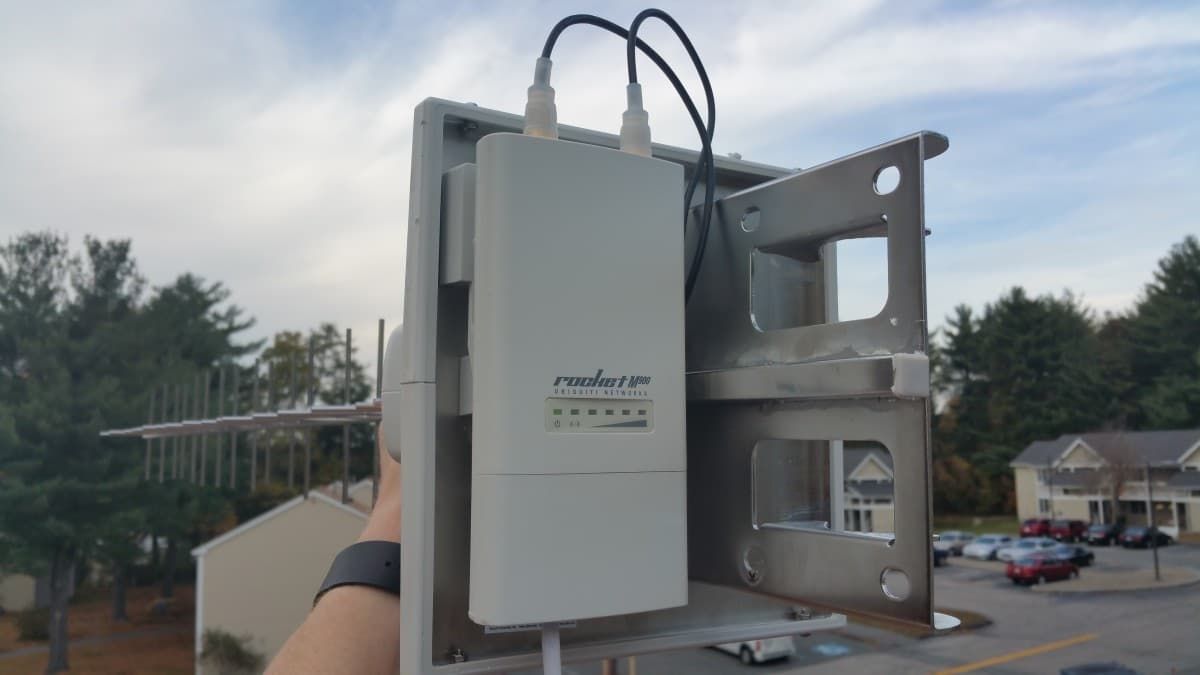

Rocket m900 внешне выглядит подобно другим точкам доступам этой серии. Та же модульная схема – к ней необходимо дополнительно подключать антенну - AirMax Yagi M900 которая разработана специально для точки доступа. Особенность заключается именно в частотном диапазоне который использует точка доступа - 900 МГц. В отличии от более коротких волн 2.4 ГГц и выше, на данных частотах возможна установка соединения при частичном отсутствии прямой видимости, например, когда так называемая зона френеля в значительной мере перекрыта каким то препятствием – деревом, либо высоким зданием.

Нестандартные частоты от Ubiquiti.

И, естественно, эфир в данном диапазоне намного сводобнее, по сравнению с 2.4 и 5 ГГц, хотя, данные частоты иногда и используют для связи сотовые операторы. Rocket m900 использует для связи фирменный поллинговый протокол AirMax первой ревизии, и обеспечивает скорость соединения до 150 Мбит/с. При этом максимальная дальность соединения также впечатляет – до 20 км и более. Мощность радиомодуля равна 28 dbm.

Нестандартные частоты от Ubiquiti.

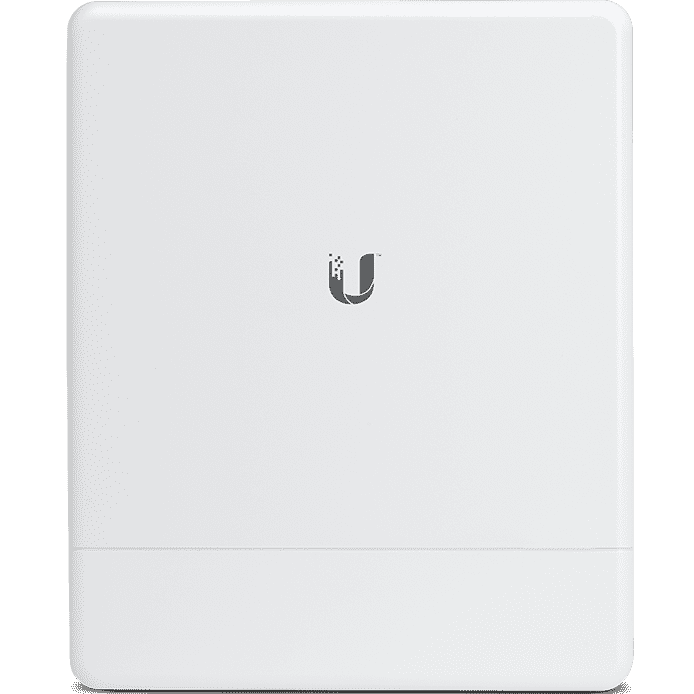

Естественно, для организации сети точка-многоточка необходимо и клиентское оборудование. И здесь, для подключения к Rocket m900 на небольших и средних расстояниях прекрасно подойдет точка доступа Nanostation loco m900. Как это можно понять из названия устройство также работает в частотном диапазоне 900 мгц. Используется все тот же протокол AirMax, однако антенна встроена в корпус устройства и напрямую интегрирована с радиочастью.

Нестандартные частоты от Ubiquiti.

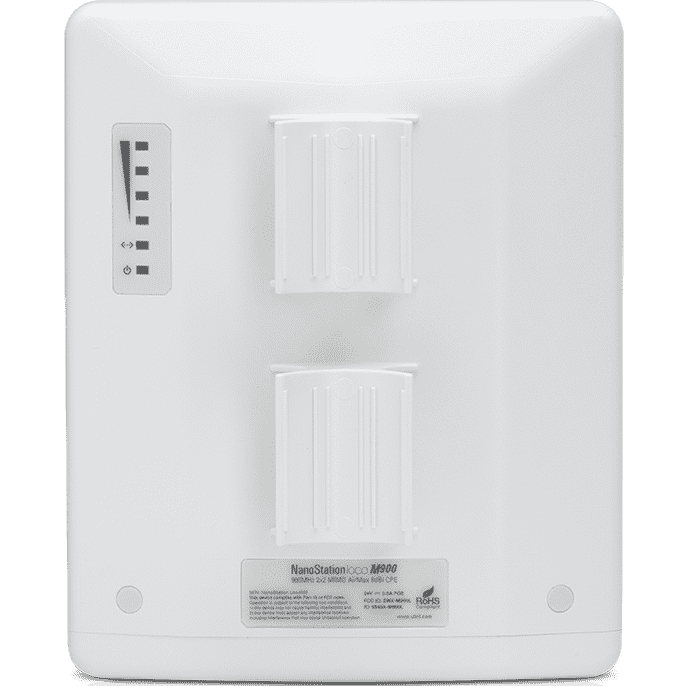

Коэффициент усиления антенны равен 8 dbi, мощность радиомодуля - 28 dbm. Интересной особенностью Nanostation loco m900 является то, что в отличии от других устройств серии точка доступа имеет вывод на внешнюю антенну, что сильно расширяет диапазон ее использования. По сути точка доступа может использоваться и для создания радиомостов в своем частотном диапазоне, и даже выступать в роли небольшой по мощности базовой станции в сети топологии PTMP.

Нестандартные частоты от Ubiquiti.

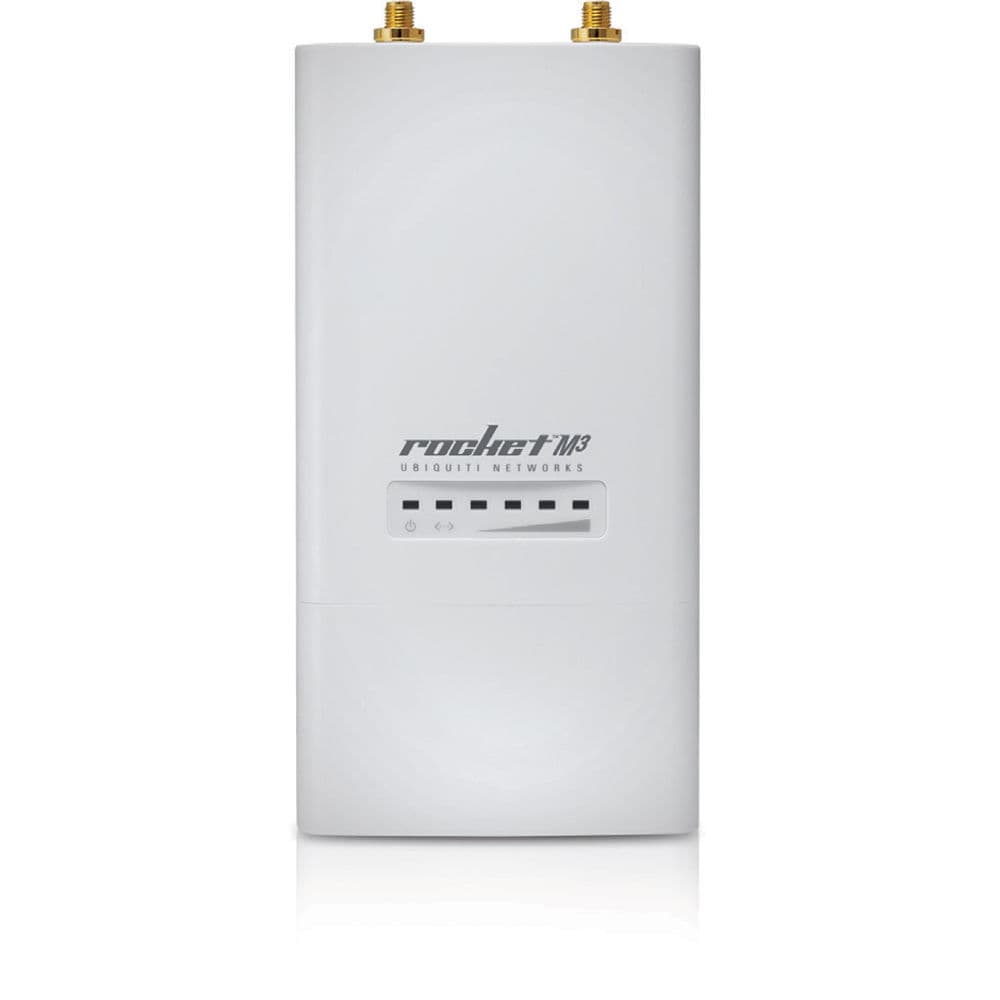

Другим вариантом является развертывание сети в диапазоне 3 ГГц. По своим характеристикам данные частоты практически идентичны популярному 2.4 ГГц, также необходима прямая видимость между устройствами, при этом по сравнению с частотами 5 ГГц лучше проникающая способность радиоизлучения в условиях атмосферных осадков. Здесь в арсенале Ubiquiti так же можно выбрать Rocket M3. Точка доступа так же работает исключительно с фирменным протоколом AirMax, обеспечивая пропускную способность до 300 Мбит/с.

Совместно с точкой доступа могут использоваться разнообразные антенны – как секторные, например AirMax Sector 3G-18-120 которая прекрасно подойдет для создания базовых станций, так и узконаправленные с параболическим отражателем типа RocketDish 3G-26 предназначенная для создания соединения точка-точка на максимальные расстояния (до 50 км). Мощность интегрированного радиомодуля, которым оснащена данная точка доступа составляет 25 DBM.

Нестандартные частоты от Ubiquiti.

В качестве клиентских устройств при построении беспроводной сети на 3 ГГц можно использовать NanoStation M3, которая оснащена встроенной панельной антенной с коэффициентом усиления 14 dbi и диаграммной направленности порядка 60 градусов в горизонтальной плоскости и 20 в вертикальной. Встроенный радиомодуль выдает аналогично Rocket m3 до 25 dbm, что обеспечивает весьма неплохую дальность подключения в 15 км и более.

Нестандартные частоты от Ubiquiti.

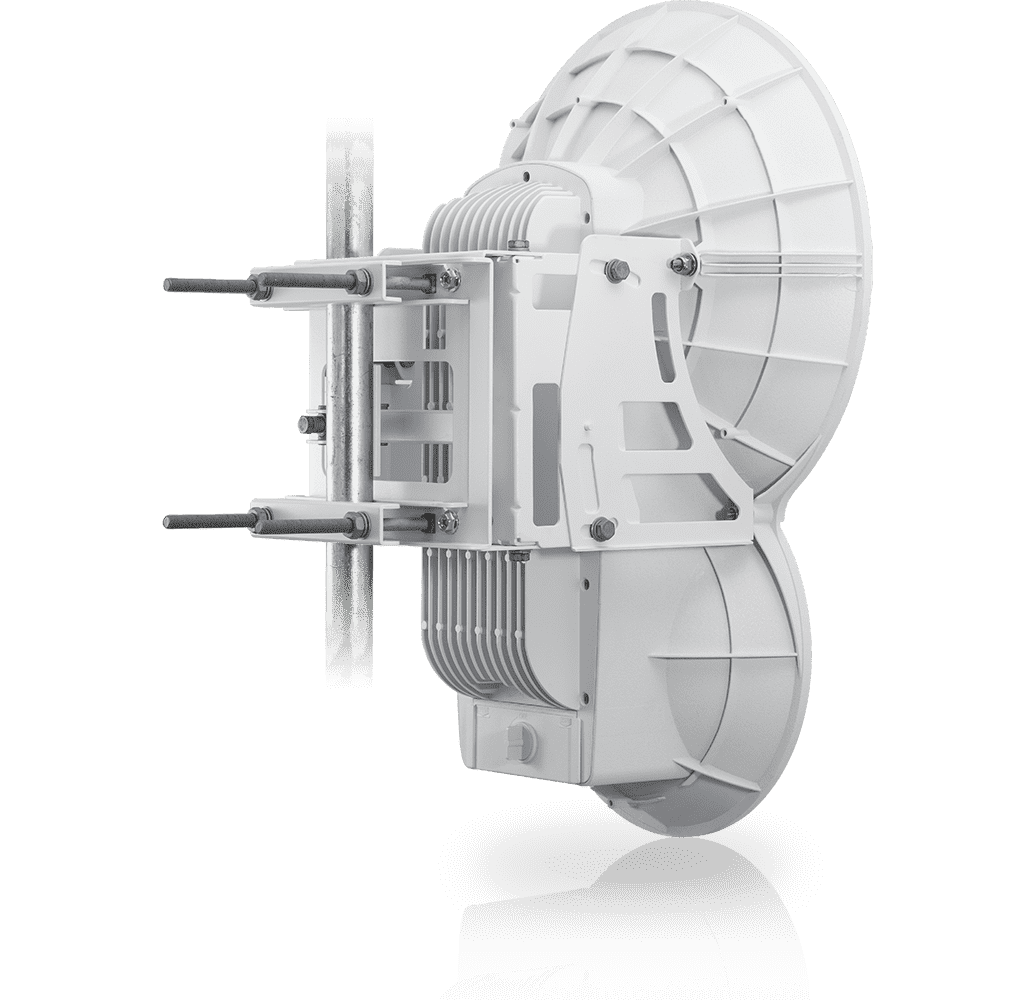

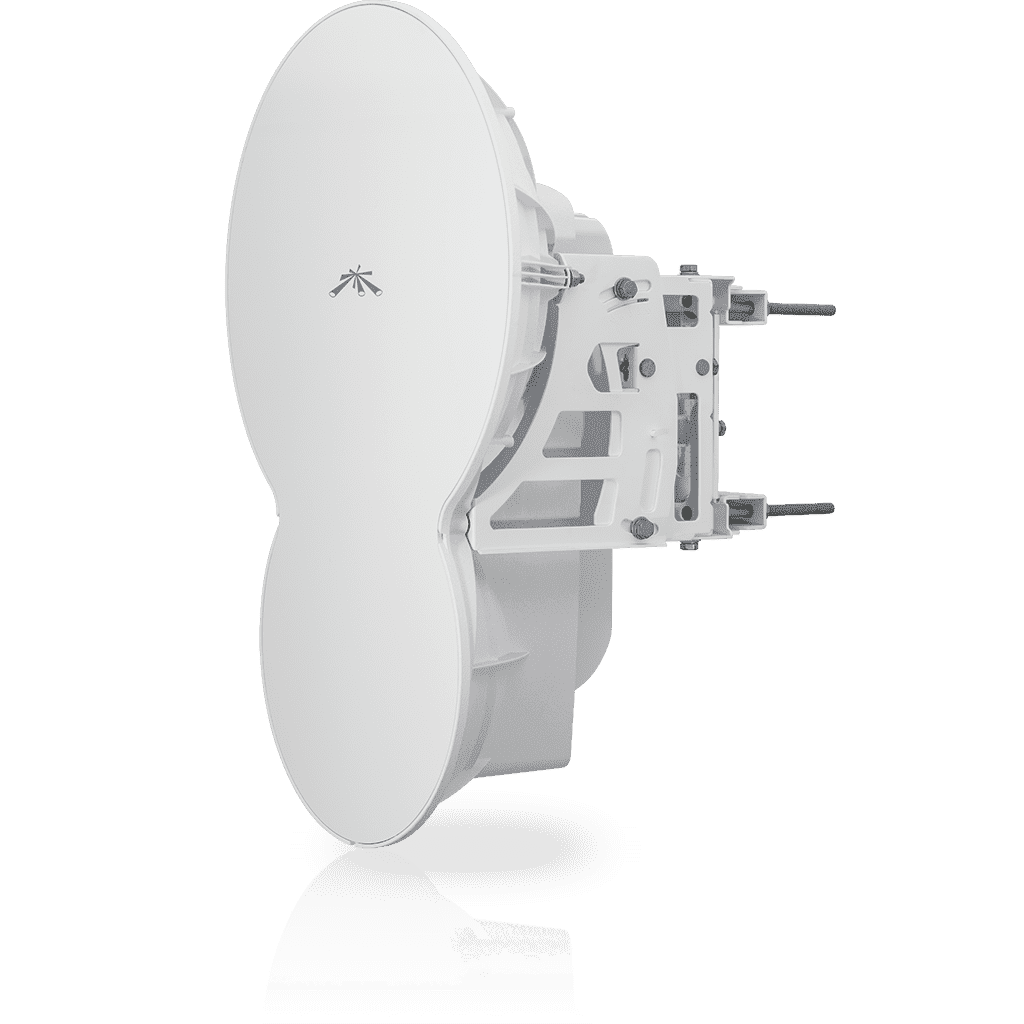

Наконец, при необходимости развертывания магистральных линков « по воздуху» прекрасным решением будет использование радиомостов AirFiber 24. Данное устройство имеет сдвоенную параболическую антенны с коэффициентом усиления 33 дБи – одну на прием и другую на передачу сигнала, таким образом реализуя полноценную дуплексную схему, обеспечивая реальную пропускную способность до 1.4 Гбит/с. При этом реальная дальность соединения составляет порядка 15 км, с обеспечением достаточно высоких скоростей. Устройство поддерживает GPS синхронизацию, и использует фирменный чип INVIKTUS, обеспечивающий беспрецедентную производительность. При этом мощность радиочасти может достигать 43 DBM - 20 ватт! ( необходимо выбрать Dominican Republic для снятия ограничений).

Нестандартные частоты от Ubiquiti.

Как видно среди оборудования Ubiquiti можно выбрать оборудование для любых ситуаций. Даже в нестандартных частотных диапазонах ассортимент моделей очень разнообразен – а мы описали лишь наиболее популярные устройства. Точки доступа Ubiquiti покрывают весь спектр даже гипотетических потребностей клиентов, предоставляя завидное богатство решений, позволяя решить самые сложные задачи в нестандартных условиях.
